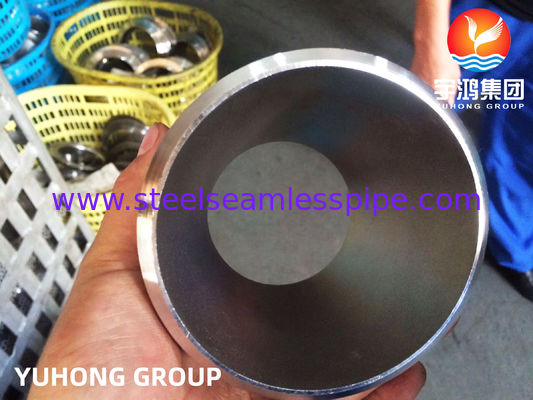

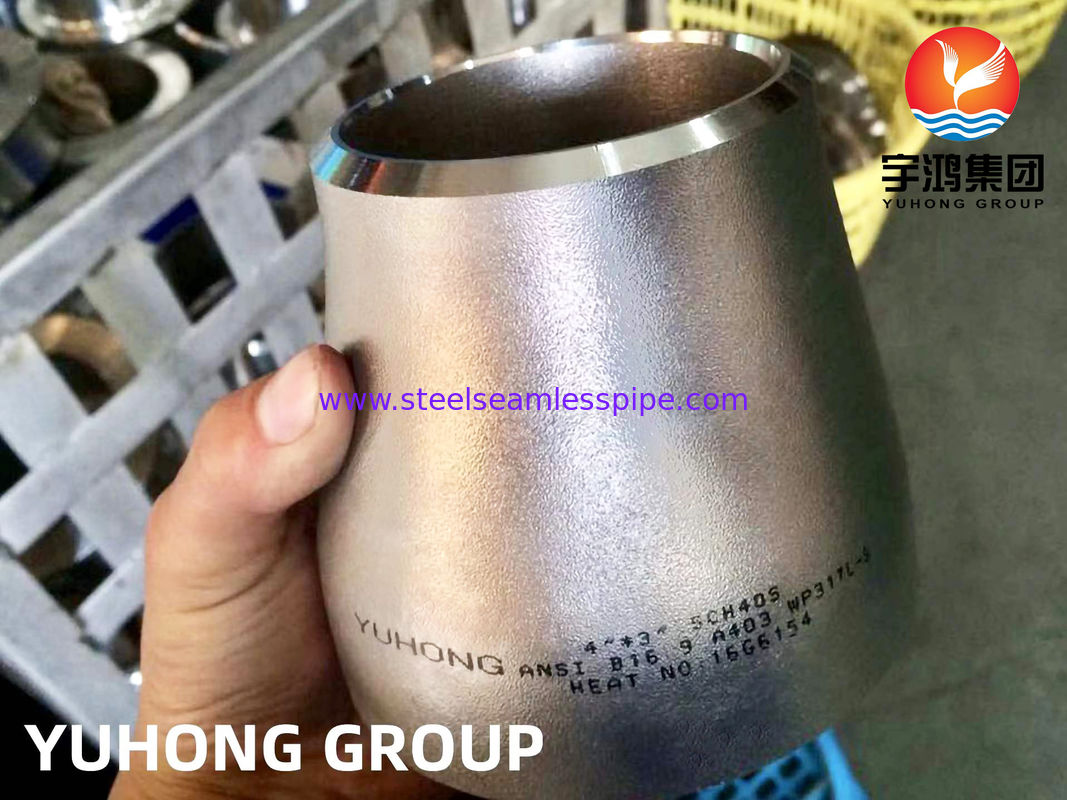

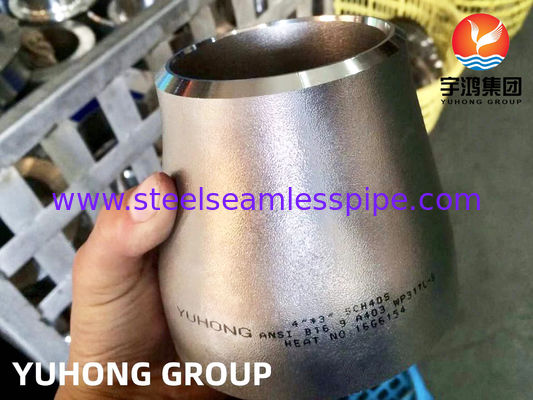

ASTM A403 WP317L Reduktor koncentryczny ze stali nierdzewnej do rur procesowych korozyjnych
Inżynieryjne przejście przepływu dla systemów krytycznych procesów
W systemach rur przemysłowych reduktor jest czymś więcej niż połączeniem między dwoma różnymi rozmiarami rur.Wybór właściwego rodzaju reduktorów i materiału pomaga zminimalizować turbulencje, utrzymanie wydajności procesów i poprawa długoterminowej niezawodności systemu.
YUHONG dostarcza reduktory koncentryczne ze stali nierdzewnej ASTM A403 WP317L wyprodukowane zgodnie z wymogami dotyczącymi materiału ASTM A403 i normami wymiarowymi ASME B16.9.Każde wyposażenie jest wytwarzane z w pełni identyfikowalnych surowców i podlega kompleksowej kontroli w celu zapewnienia dokładności wymiarowejASTM A403 obejmuje wyposażenie austenityczne z stali nierdzewnej do rur ciśnieniowych, podczas gdy ASME B16 obejmuje wyposażenie z stali nierdzewnej.9 określa wymiary i tolerancje fabrycznych elementów łącznikowych do spawania wstecznego.
Kiedy należy stosować reduktor koncentryczny?
Reduktor koncentryczny utrzymuje linię środkową obu rur wyrównaną, co sprawia, że nadaje się do systemów, w których wymagany jest symetryczny przepływ i zrównoważony rozkład ciśnienia.Typowe miejsca instalacji obejmują::
-
Pielówki procesów pionowych
-
Połączenia wymiennika ciepła
-
Dźwiedzi naczyń ciśnieniowych
-
Liny wejściowe i wyjściowe reaktorów
-
Systemy przenoszenia chemikaliów
-
Jednostki przetwórcze rafinerii
W przeciwieństwie do reduktorów ekscentrycznych, reduktory koncentryczne są wybierane głównie w przypadku, gdy utrzymanie wspólnej linii środkowej rury jest ważniejsze niż unikanie akumulacji płynu.
Wskazówka dotycząca wyboru materiału
Wybór odpowiedniego materiału pasującego zależy raczej od medium procesu niż od po prostu dopasowania materiału rury.
|
Środek procesu
|
Zalecane materiały
|
|
Wody przemysłowe
|
WP304L
|
|
Łagodny proces chemiczny
|
WP316L
|
|
Płynów procesowych chloru
|
WP317L
|
|
Systemy wody morskiej
|
S31803 duplex
|
|
Wysoki poziom chlorku + wysoka wytrzymałość
|
Zestaw S32205
|
|
Silna obsługa kwasowa
|
Stop 20 / Stop niklowy
|
WP317L zawiera wyższą zawartość molibdenu niż WP316L, zapewniając lepszą odporność na korozję w środowiskach zawierających chlor.
Dlaczego wybrać WP317L zamiast WP316L?
|
Nieruchomości
|
WP316L
|
WP317L
|
|
Zawartość molibdenu
|
Standardowy
|
Wyższy
|
|
Odporność w otworze
|
Dobrze.
|
Lepiej.
|
|
Odporność na korozję w szczelinach
|
Dobrze.
|
Poprawione
|
|
Usługa chloru
|
Środkowa
|
Bardziej wymagające środowisko
|
|
Typowe branże
|
Ogólny proces
|
Produkty chemiczne i offshore
|
W przypadku zastosowań obejmujących agresywne substancje chemiczne lub podwyższone stężenie chlorku, WP317L jest często wybierany w celu zapewnienia większego marginesu odporności na korozję.
Specyfikacje techniczne
|
Pozycja
|
Specyfikacja
|
|
Standardowy
|
ASTM A403 / ASME SA403
|
|
Standard wymiarowy
|
ASME B16.9
|
|
Klasa materiału
|
WP317L / UNS S31703
|
|
Rodzaj produktu
|
Reduktor koncentryczny
|
|
Połączenie
|
Włókno tylne (BW)
|
|
Zakres wielkości
|
1/2" ′′48" (DN15 ′′DN1200)
|
|
Gęstość ściany
|
SCH 5S?? SCH XXS
|
|
Wykończenie powierzchni
|
Oczyszczone, pasywizowane
|
|
Obsługa cieplna
|
Roztwór wygrzany (jeśli ma zastosowanie)
|
|
Inspekcja
|
PMI, inspekcja wizualna, inspekcja wymiarowa, UT (jeśli jest to wymagane)
|
Lista kontrolna zamówień
Przed zamówieniem reduktorów koncentrycznych inżynierowie powinni potwierdzić:
✔ Nominalna wielkość rur (NPS)
✔ Plan / grubość ściany
✔ Jakość materiału
✔ Standardy materiałów ASTM
✔ Standardy wymiarowe ASME
✔ Przygotowanie końca spawania
✔ Wymogi dotyczące kontroli
✔ Świadectwo badania materiału
Podanie tych informacji na etapie oferty pomaga zapewnić kompatybilność z podłączonym systemem rur i zmniejsza ryzyko problemów z instalacją.
Typowe branże projektowe
|
Przemysł
|
Typowa instalacja
|
|
Petrochemiczne
|
Linie przenoszące procesy
|
|
Ropa naftowa i gaz
|
Rury rafineryjne
|
|
Przetwarzanie chemiczne
|
Rurociągi do mediów żrących
|
|
Odsalanie
|
Rurociągi służbowe z chlorkiem
|
|
Produkcja energii
|
Systemy procesów pomocniczych
|
|
Produkty farmaceutyczne
|
Rury procesowe o wysokiej czystości
|
|
Oczyszczanie wody
|
Systemy dawkowania chemicznego
|
Inspekcja i dokumentacja
Dostępna dokumentacja obejmuje:
-
EN 10204 3.1 Świadectwo badania materiału
-

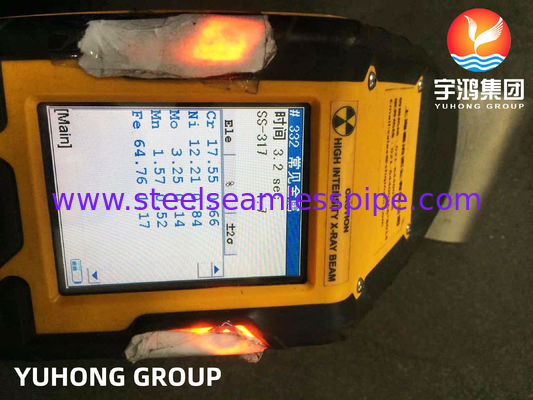

Pozytywna identyfikacja materiału (PMI)
-

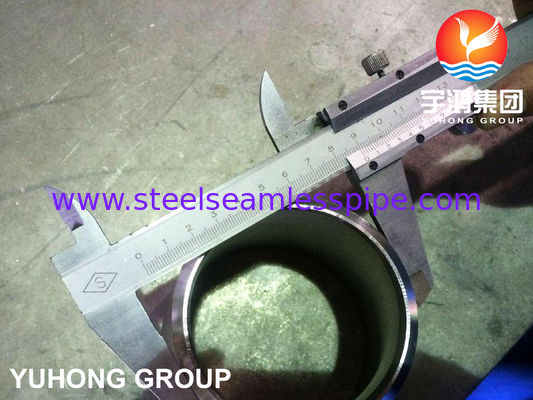

Sprawozdanie z inspekcji wymiarowej
-
Raport o składzie chemicznym
-
Sprawozdanie z badań mechanicznych
-
Kontrola ze strony strony trzeciej (SGS, TÜV, BV, DNV)
Dlaczego wybrać YUHONG
Zamiast dostarczać pojedyncze łączniki, YUHONG dostarcza kompletne rozwiązania materiałów rurociągowych dla projektów przemysłowych.portfolio produktów obejmuje rury ze stali nierdzewnej, rury duplex, rury z stopów niklu, podrobione łączniki i kołnierze, umożliwiające wykonawcom EPC i producentom przemysłowym pozyskiwanie kompatybilnych komponentów rurociągowych od jednego dostawcy.
Każde zamówienie jest wspierane pełną identyfikowalnością materiału, elastycznymi opcjami produkcji i dokumentacją projektową, aby spełnić międzynarodowe wymagania inżynieryjne.
Częste pytania
- Czym różni się reduktor koncentryczny od reduktoru ekscentrycznego?
Reduktor koncentryczny utrzymuje obie linie środkowe rur wyrównane i jest powszechnie stosowany w pionowych rurociągach i ogólnych systemach procesowych.Reduktor ekscentryczny ma jedną płaską stronę i jest zazwyczaj wybierany do poziomych rurociągów lub linii ssania pomp, aby pomóc w zarządzaniu drenażem lub uniknąć kieszeni powietrznych.
- Czy ASTM A403 określa wymiary reduktorów?
Numer ASTM A403 określa wymagania dotyczące materiałów dla utworzonych osprzętów austenitycznych ze stali nierdzewnej, natomiast ASME B16.9 określa wymiary,Tolerancje i oznakowania w przypadku fabrycznych elementów łączników spawalniczych z tyłem.
