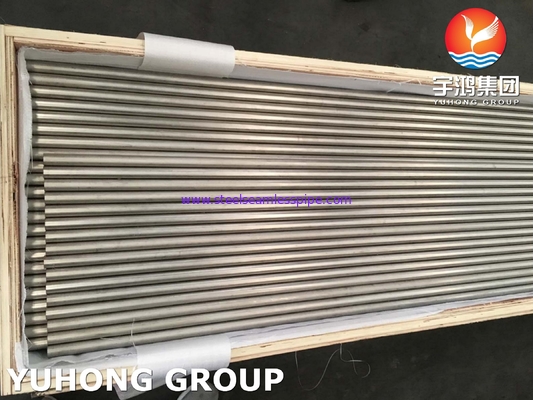

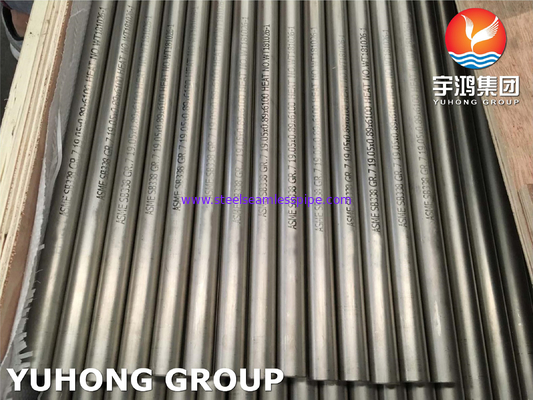

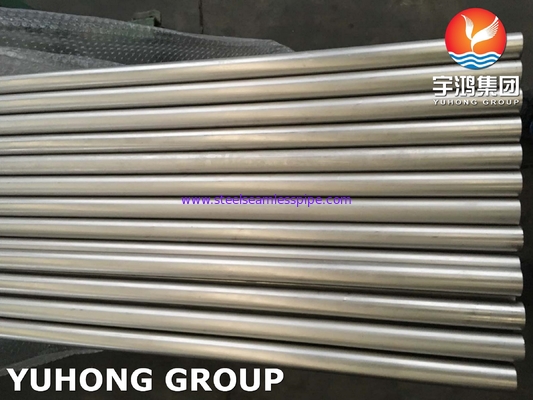

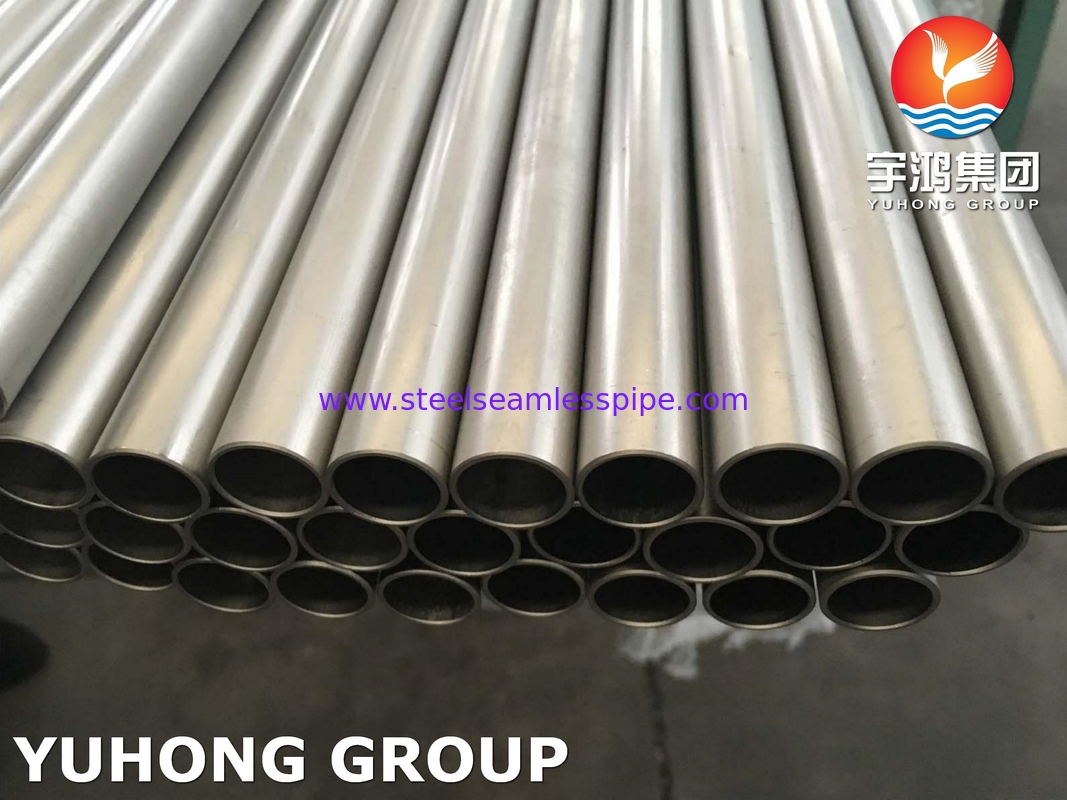

ASME SB338 GR.7 / UNS R52400 Bezszwedzka rurka wymiennika ciepła ze stopu tytanu
Przegląd:
Rury tytanowe klasy 7 wytwarzane są głównie z stopów tytanu klasy 7, które składają się z wysokiego odsetka czystego tytanu (około 99,5%) i niewielkiej ilości paladium.Dodanie paladium zwiększa odporność na korozję i zapewnia lepszą wytrzymałość w porównaniu z innymi komercyjnie czystymi gatunkami tytanu.
Rury tytanowe klasy 7 oferują doskonałą odporność na korozję, szczególnie w agresywnych środowiskach, takich jak woda morska, roztwory soli i niektóre kwasy.Obecność palidu w stopu zwiększa jego odporność na korozję, dzięki czemu nadaje się do zastosowań, w których oczekuje się narażenia na działanie środków żrących.
Chociaż titan klasy 7 nie jest tak mocny jak niektóre stopy tytanu, nadal wykazuje dobre właściwości wytrzymałościowe, dzięki czemu Gr.7 rur tytanowych odpowiednich do zastosowań, w których niezbędna jest zarówno wytrzymałość, jak i odporność na korozjęWłaściwości mechaniczne mogą się różnić w zależności od procesu produkcji i obróbki cieplnej.
Rury tytanowe klasy 7 mają zastosowanie w różnych gałęziach przemysłu, w tym w przetwórstwie chemicznym, na morzu i morzu, w przestrzeni powietrznej, nafcie i gazie oraz w medycynie.kondensatory, instalacje odsalania, systemy chłodzenia wodą morską, reaktory chemiczne i implanty medyczne.
Specyfikacja:
| Specyfikacje |
ASME SB338 i jego równoważny standard ASTM, DIN i EN. |
| Wyniki |
Gr.7 |
| Rodzaj |
Rurka bezszwowa o zgięciu U i prostym |
| Średnica zewnętrzna |
1/4' do 2' lub na zamówienie |
| Gęstość ściany |
BWG25BWG22BWG20BWG18BWG16BWG14BWG12BWG10 |
| Długość |
Do 6 metrów, długie cięcia na zamówienie |
| Warunki dostawy |
Rozpuszczalnik wygrzewany i zakorzeniony |
| Końce |
Górne i dolne |
| Inne badania |
Analiza produktu,Badanie prądu wirusowego, test hydrostatyczny, test ultradźwiękowy,Badanie płaskości, badania twardości, badania rozciągania itp. |
| Wymiar |
Wszystkie rury i rurki są wytwarzane i sprawdzane / testowane zgodnie z odpowiednimi normami, w tym ASTM i ASME |
| Opakowanie |
Pudełko z sklejki/Puszka tkanina w zestawie |
Skład chemiczny:
| Klasa |
Zjednoczone Narody |
C |
O |
N |
H |
Fe |
Pd |
Pozostałe elementy, każdy |
Pozostałe elementy,
całkowita
|
| Gr.7 |
R52400 |
0.08 max. |
0.25 max. |
0.03 maks. |
0Maksymalnie.015. |
0.30 max. |
0.12-0.25 |
0.1 max. |
0.4 max. |
Właściwości mechaniczne:
| Klasa |
Zjednoczone Narody |
Wytrzymałość na rozciąganie
min, ksi (MPa)
|
Siła wydajności
ksi (MPa)
|
Wyciągnięcie w 2 cali.
lub 50 mm, min (%)
|
Rozszerzenie średnicy wewnętrznej, min. % |
| Gr.7 |
R52400 |
50(345) |
40 ((275) - 65 ((450) |
20 |
20 |
Zastosowanie:
1. Przetwarzanie chemiczne: Rury tytanowe klasy 7 są szeroko stosowane w przemyśle przetwarzania chemicznego w zastosowaniach takich jak wymienniki ciepła, reaktory i systemy rurociągowe.Ich odporność na korozję sprawia, że nadają się do obsługi żrących chemikaliów, kwasów i innych agresywnych mediów.
2. Na morzu i na morzu: Rury tytanowe klasy 7 mają zastosowanie w środowisku morskim i morskim, w tym w systemach chłodzenia wody morskiej, zakładach odsalania i rurociągach do wody słonej.Odporność stopów na korozję i biozabarwienie w warunkach wody morskiej jest korzystna w tych zastosowaniach.
3. Lotnictwo: Rury tytanowe klasy 7 są stosowane w przemyśle lotniczym do różnych zastosowań, takich jak systemy hydrauliczne i pneumatyczne, przewody paliwowe i elementy konstrukcyjne.Wysoki stosunek wytrzymałości do masy i odporność na korozję Gr.7 titanu, dzięki czemu nadaje się do użytku w samolotach i statkach kosmicznych.
4Ropa i gaz: Rury tytanowe klasy 7 są wykorzystywane w przemyśle naftowym i gazowym w zastosowaniach takich jak urządzenia podwodne, wymienniki ciepła i systemy rurociągowe.Ich odporność na korozję i erozję w trudnych warunkach eksploatacyjnych sprawia, że są idealne do użytku na platformach morskich i rafineriach ropy naftowej.
5Implanty medyczne: Rury tytanowe klasy 7 są stosowane w zastosowaniach medycznych, w szczególności do produkcji implantów ortopedycznych i instrumentów chirurgicznych.Biokompatybilność i odporność na korozję tytanu czynią go doskonałym materiałem do implantów w ludzkim ciele.
6Wymienniki ciepła: Rury tytanowe klasy 7 są wykorzystywane w różnych systemach wymiennika ciepła, w tym w produkcji energii, przetwarzaniu chemicznym i HVAC (ogrzewanie, wentylacja,i klimatyzacji)Rury skutecznie przenoszą energię cieplną między płynami, zapewniając jednocześnie odporność na korozję.
7. Sprzęt sportowy: Rury tytanowe klasy 7 są stosowane w produkcji sprzętu sportowego, takiego jak ramy rowerów, wałki klubowe do golfa i ramy rakiet do tenisa.Wytrzymałość i lekkość stopów przyczyniają się do wydajności i trwałości tych wyrobów sportowych.
