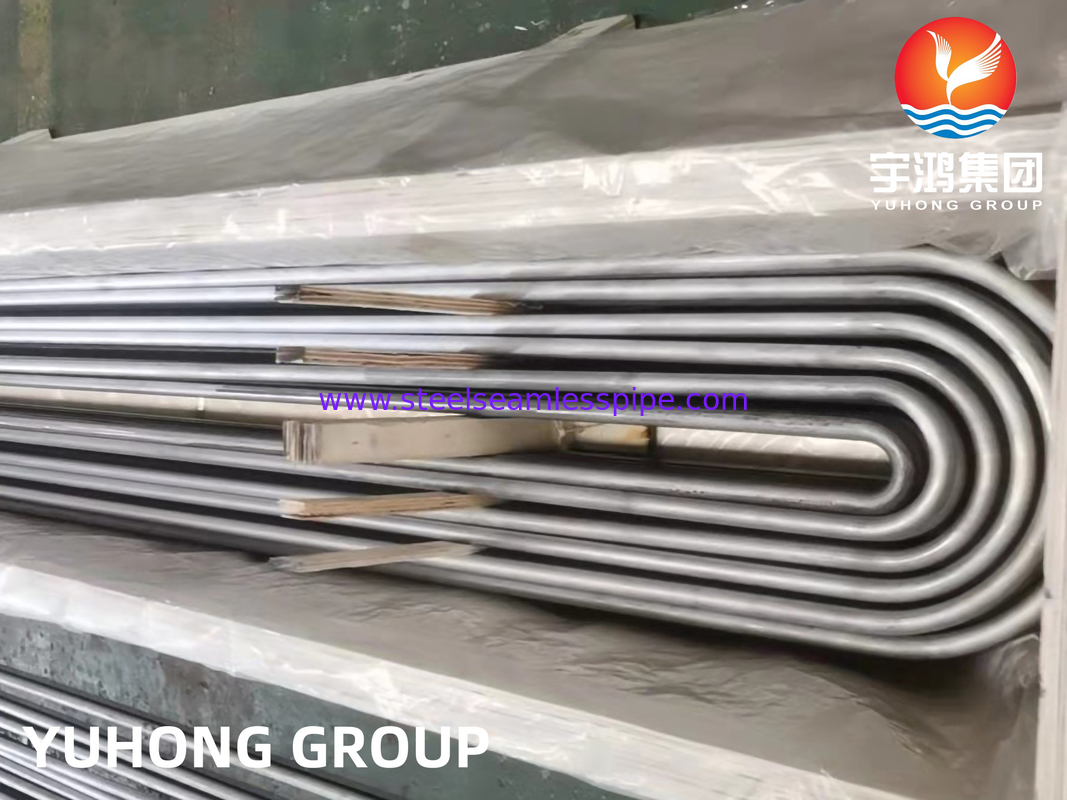

ASME SA213 TP444 Rura wymiennika ciepła z stali nierdzewnej
Wprowadzenie
ASME SA213 TP444 jest ferrytową rurą ze stali nierdzewnej przeznaczoną do środowisk o wysokiej temperaturze i korozyjnych, powszechnie stosowaną w wymiennikach ciepła, kotłach i supergrzejnikach.Konstrukcja zakrętu U umożliwia rozszerzenie cieplne i efektywne przenoszenie ciepła w wymiennikach ciepła w muszli i rurce.
Specyfikacje materiału
Standardy: ASME SA213 (bezszwornego ferrytowego i austenitycznego kotła stopu stalowego, supergrzejnika i rur wymiennika ciepła)
Klasa: TP444 (ferrytyczna stal nierdzewna o zwiększonej odporności na korozję)
Pozycja UNS S44400
Skład chemiczny
|
Elementy
|
Skład (%)
|
|
Chrom (Cr)
|
17.5 - 19.5
|
|
Molibden (Mo)
|
1.75 - 2.50
|
|
Włókiennicze
|
≤ 100
|
|
Mangan (Mn)
|
≤ 100
|
|
Silikon (Si)
|
≤ 100
|
|
Węgiel (C)
|
≤ 0.025
|
|
Azot (N)
|
≤ 0.035
|
|
Tytanium (Ti) / Niobium (Nb)
|
Stabilizowane (dla zwiększenia odporności na korozję)
|
Właściwości mechaniczne
|
Nieruchomości
|
Wartość
|
|
Wytrzymałość na rozciąganie
|
≥ 415 MPa (60 ksi)
|
|
Siła wydajności
|
≥ 275 MPa (40 ksi)
|
|
Wydłużenie
|
≥ 20%
|
|
Twardość (Rockwell B)
|
≤ 90 HRB
|
Kluczowe cechy i zalety
Doskonała odporność na korozję
Wydajność w warunkach wysokiej temperatury: nadaje się do wymienników ciepła pracujących w wysokich temperaturach.
Ferrytyczna struktura Magnetyczna, z dobrą odpornością na utlenianie i skalowanie.
Stabilizowany z Ti/Nb
Projekt U-Bend pozwala na rozszerzanie cieplne, zmniejsza naprężenie i poprawia wydajność transferu ciepła.
Wnioski
Wymienniki ciepła z łusek i rur
Kondensatory i parowniki
Kotły elektroenergetyczne i supergrzejniki
Urządzenia przetwarzające chemikalia
Rafinerie ropy naftowej i gazu
Produkcja i badania
Pozostałe urządzenia i urządzenia, z wyłączeniem urządzeń i urządzeń, o mocy wyjściowej przekraczającej 1000 W
Formowanie z zakrętem U (zgięcie na zimno z dokładnym promieńem)

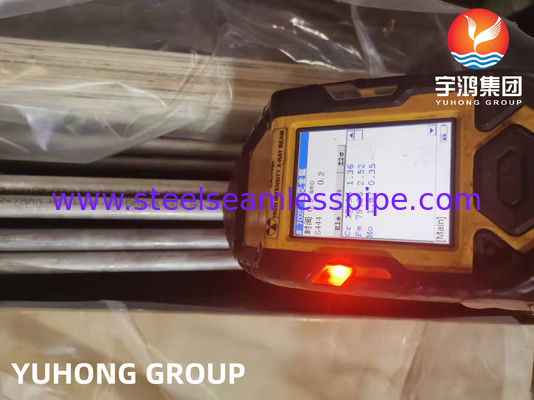

Badanie nieniszczące (NDT) (prąd wirusowy, hydrostatyczny, ultradźwiękowy)
Obsługa cieplna (przepalona w celu uzyskania optymalnej odporności na korozję)
Porównanie z innymi stopniami
|
Klasa
|
Rodzaj
|
Kluczowa różnica
|
|
TP304/TP316
|
Węglowodany
|
Większa zawartość Ni, lepsza wytrzymałość
|
|
TP430
|
Ferytowe
|
Mniejszy Mo, mniejsza odporność na korozję
|
|
TP444
|
Ferytowe
|
Wyższa stabilizacja Mo, lepsza odporność na chlor
|
Wniosek
ASME SA213 TP444 U-bend tube jest idealny do stosowania w żrących i wysokotemperaturowych wymiennikach ciepła, oferując lepszą odporność na chlorydy w porównaniu ze standardowymi rodzajami ferrytu.Jego konstrukcja z gięciem w kształcie U zwiększa wydajność termiczną przy jednoczesnym zminimalizowaniu obciążeń mechanicznych.
