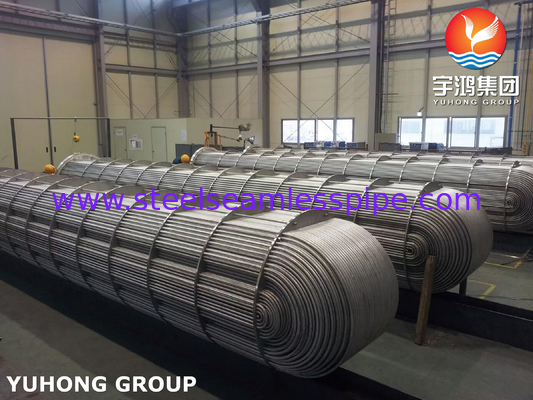

RURY BEZSZWOWE ZE STALI NIERDZEWNEJ TP304 TP316L DO ZESTAWU WYMIENNIKA CIEPŁA
GRUPA YUHONG zajmuje się austenityczną stalą nierdzewną, stalą stopową niklu (Hastelloy, Monel, Inconel, Incoloy) bezszwowymi i spawanymi rurami i rurami już od ponad 25 lat, każdego roku sprzedaje ponad 80000 ton stalowych rur i rur.Nasz klient obejmuje już ponad 45 krajów, takich jak Włochy, Wielka Brytania, Niemcy, USA, Kanada, Chile, Kolumbia, Arabia Saudyjska, Korea, Singapruda, austriacka, polska, francuska, .... Nasza firma oddziałowa i fabryka zostały już zatwierdzone przez:
ABS, DNV, GL, BV, PED 97/23/WE, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001-2008, ISO 14001-2004.
| Stopień |
|
C |
Si |
Mn |
P |
S |
N |
Kr |
pn |
Ni |
Ti |
inni |
| Stale ferrytyczne lub martenzytyczne |
| X2CrTi12 |
1.4512 |
 0,030 |
1.00 |
1.00 |
0,040 |
0,015 |
|
10.50 do 12.50 |
|
|
6×(C+N) do 0,65 |
|
| X6CrAl13 |
1.4002 |
0,08 |
1.00 |
1.00 |
0,040 |
0,015 |
|
12.00 do 14.00 |
|
|
|
0,10 do 0,30 Al |
| X6Cr17 |
1.4016 |
0,08 |
1.00 |
1.00 |
0,040 |
0,015 |
|
16.00 do 18.00 |
|
|
|
|
| X3CrTi17 |
1.4510 |
0,05 |
1.00 |
1.00 |
0,040 |
0,015 |
|
16.00 do 18.00 |
|
|
4×(C+N)+0,15 do 0,80 |
|
| X12Cr13 |
1.4006 |
0,08 do 0,15 |
1.00 |
1,50 |
0,040 |
0,015 |
|
11.50 do 13.50 |
|
0,75 |
|
|
| Stale austenityczne |
| X5CrNi18-10 |
1.4301 |
0,07 |
1.00 |
2.00 |
0,045 |
0,015 |
0,11 |
17.00 do 19.50 |
|
8.00 do 10.50 |
|
|
| X2CrNi19-11 |
1.4306 |
0,030 |
1.00 |
2.00 |
0,045 |
0,015 |
0,11 |
18.00 do 20.00 |
|
10.00 do 12.00 |
|
|
| X2CrNiN18-10 |
1.4311 |
0,030 |
1.00 |
2.00 |
0,045 |
0,015 |
0,12 do 0,22 |
17.00 do 19.50 |
|
8.50 do 11.50 |
|
|
| X6CrNiTi18-10 |
1.4541 |
0,08 |
1.00 |
2.00 |
0,045 |
0,015 |
|
17.00 do 19.00 |
|
9.00 do 12.00 |
5×C do 0,70 |
|
| X6CrNiNb18-10 |
1.4550 |
0,08 |
1.00 |
2.00 |
0,045 |
0,015 |
|
17.00 do 19.00 |
|
9.00 do 12.00 |
|
10×Cto1,00Nb |
| X5CrNiMo17-12-2 |
1.4401 |
0,07 |
1.00 |
2.00 |
0,045 |
0,015 |
0,11 |
16.50 do 18.50 |
2.00 do 2.50 |
10.00 do 13.00 |
|
|
| X2CrNiMo17-12-2 |
1.4404 |
0,030 |
1.00 |
2.00 |
0,045 |
0,015 |
0,11 |
16.50 do 18.50 |
2.00 do 2.50 |
10.00 do 13.00 |
|
|
| X6CrNiMoTi17-12-2 |
1.4571 |
0,08 |
1.00 |
2.00 |
0,045 |
0,015 |
|
16.50 do 18.50 |
2.00 do 2.50 |
10.50 do 13.50 |
5×C do 0,70 |
|
| X2CrNiMoN17-13-3 |
1,4429 |
0,030 |
1.00 |
2.00 |
0,045 |
0,015 |
0,12 do 0,22 |
16.50 do 18.50 |
2,50 do 3,00 |
11.00 do 14.00 |
|
|
| X2CrNiMo18-14-3 |
1,4435 |
0,030 |
1.00 |
2.00 |
0,045 |
0,015 |
0,11 |
17.00 do 19.00 |
2,50 do 3,00 |
12.50 do 15.00 |
|
|
| X3CrNiMo17-13-3 |
1.4436 |
0,05 |
1.00 |
2.00 |
0,045 |
0,015 |
0,11 |
16.50 do 18.50 |
2,50 do 3,00 |
10.50 do 13.00 |
|
|
| X2CrNiMoN17-13-5 |
1.4439 |
0,030 |
1.00 |
2.00 |
0,045 |
0,015 |
0,12 do 0,22 |
16.50 do 18.50 |
4:00 do 5:00 |
12.50 do 14.50 |
|
|
| Rozmiary rur do wymienników ciepła i skraplaczy oraz kotłów |
| |
|
|
|
|
|
|
|
|
|
| Średnica zewnętrzna |
|
BWG |
| 25 |
22 |
20 |
18 |
16 |
14 |
12 |
10 |
| |
Grubość ścianki mm |
| 0,508 |
0,71 |
0,89 |
1.24 |
1,65 |
2.11 |
2,77 |
3.40 |
| mm |
cal |
|
Waga kg/m |
| 6.35 |
1/4 |
0,081 |
0,109 |
0,133 |
0,174 |
0,212 |
|
|
|
| 9.53 |
3/8 |
0,126 |
0,157 |
0,193 |
0,257 |
0,356 |
0,429 |
|
|
| 12.7 |
1/2 |
|
0,214 |
0,263 |
0,356 |
0,457 |
0,612 |
0,754 |
|
| 15.88 |
5/8 |
|
0,271 |
0,334 |
0,455 |
0,588 |
0,796 |
0,995 |
|
| 19.05 |
3/4 |
|
0,327 |
0,405 |
0,553 |
0,729 |
0,895 |
1.236 |
|
| 25.4 |
1 |
|
0,44 |
0,546 |
0,75 |
0,981 |
1.234 |
1.574 |
2.05 |
| 31.75 |
1 1/4 |
|
0,554 |
0,688 |
0,947 |
1.244 |
1.574 |
2.014 |
2.641 |
| 38.1 |
1 1/2 |
|
0,667 |
0,832 |
1.144 |
1.514 |
1.904 |
2.454 |
3.233 |
| 44,5 |
1 3/4 |
|
|
|
1.342 |
1.774 |
2.244 |
2.894 |
3.5 |
| 50,8 |
2 |
|
|
|
1.549 |
2.034 |
2.574 |
3.334 |
4.03 |
| 63,5 |
2 1/2 |
|
|
|
1.949 |
2.554 |
3.244 |
4.214 |
5.13 |
| 76,2 |
3 |
|
|
|
2.345 |
3.084 |
3.914 |
5.094 |
6.19 |
| 88,9 |
3 1/2 |
|
|
|
2.729 |
3.609 |
4.584 |
5.974 |
7.27 |
| 101,6 |
4 |
|
|
|
|
4.134 |
5.254 |
6.854 |
8.35 |
| 114,3 |
4 1/2 |
|
|
|
|
4.654 |
5.924 |
7.734 |
9.43 |
| Forma rury: prosta i zagięta w kształcie litery U oraz żebrowana i zwinięta |
|
|
|
|
|
|
|
|
|
| Rura ze stali nierdzewnej: A/SA213, A/SA249, A/SA268, A/SA269, A/SA789, EN10216-5, A/SA688, B/SB163, JIS-G3463, GOST9941-81. |
|
|
|
|
|
|
|
|
|
| Rura ze stali węglowej i stopowej: A/SA178, A/SA179, A/SA192, A/SA209, A/SA210, A/SA213 |
|
|
|
|
|
|
|
|
|
Specyfikacja:
ASME SA213/A213: Standardowa specyfikacja dla bezszwowych stopów ferrytycznych i austenitycznych
Rury ze stali kotłowej, przegrzewacza i wymiennika ciepła ze stali nierdzewnej.
ASTM A249 / A249M: Standardowa specyfikacja spawanego kotła ze stali austenitycznej, przegrzewacza
Wymiennik ciepła i rury skraplacza.
Inne standardowe:DIN 17456, DIN 17458, EN10216-5, GOST 9940-81, GOST 9941-81, JIS-G3463,...
Gatunek materiału:
| Norma amerykańska |
Stal austenityczna:
TP304, TP304L, TP304H, TP304N, TP310S, TP316, TP316L, TP316Ti, TP316H, TP317, TP317L, TP321, TP321H, TP347, TP347H, 904L…
Stal dupleksowa:
S32101,S32205,S31803,S32304,S32750, S32760
Inni:TP405,TP409, TP410, TP430, TP439,...
|
| Norma europejska |
1.4301,1.4307,1.4948,1.4541,1.4878,1.4550,1.4401,1.4404,1.4571,1.4438, 1.4841,1.4845,1.4539,1.4162, 1.4462, 1.4362, 1.441 0, 1,4501 |
| GOST |
08Х17Т,08Х13,12Х13,12Х17,15Х25Т,04Х18Н10,08Х20Н14С2, 08Х18Н12Б,10Х17Н13М2Т,10Х23Н18,08Х18Н10,08Х1 8Н10Т, 08Х18Н12Т,08Х17Н15М3Т,12Х18Н10Т,12Х18Н12Т,12Х18Н9, 17Х18Н9, 08Х22Н6Т, 06ХН28МДТ |
RozmiarZakres:
| Produkcja |
Średnica zewnętrzna |
Grubość ściany |
| Rura wymiennika ciepła |
6,00 mm do 101,6 mm |
0,5 mm do 8 mm |
Końcowe wykończenie
Roztwór wyżarzany i marynowany / wyżarzany jasno.
Rodzaj rur:
Zgięcie w kształcie litery U i proste.
Niektóre z przeprowadzanych przez nas testów jakości obejmują:
| Test korozji |
Prowadzone tylko na specjalne życzenie klienta |
| Analiza chemiczna |
Test wykonany zgodnie z wymaganymi standardami jakości |
| Badania niszczące / mechaniczne |
Rozciągliwość |Twardość |Spłaszczanie |rozbłysk |Kołnierz |
| Odwrotne zagięcie i Re.testy płaskie |
Wykonane w pełnej zgodności z odpowiednimi normami oraz normami ASTM A-450 i A-530, co zapewnia bezproblemową rozbudowę, spawanie i użytkowanie u klienta |
| Testowanie prądami wirowymi |
Wykonano w celu wykrycia jednorodności w podłożu za pomocą cyfrowego systemu testowania wad |
| Testy hydrostatyczne |
100% Testy hydrostatyczne przeprowadzone zgodnie z normami ASTM-A 450 do sprawdzania szczelności rur i największe ciśnienie, jakie możemy wytrzymać 20Mpa/7s. |
| Test ciśnienia powietrza |
Aby sprawdzić wszelkie ślady wycieku powietrza |
| Oględziny |
Po pasywacji każda pojedyncza długość rur i rurek jest poddawana dokładnej kontroli wizualnej przez przeszkolony personel w celu wykrycia wad powierzchni i innych niedoskonałości |
Dodatkowe testy:Oprócz wyżej wymienionych badań, na produkowanych wyrobach przeprowadzamy również badania uzupełniające.Testy przeprowadzane w ramach tego obejmują:
- Testowanie prądami wirowymi
- Testowanie OP
- Badanie radiograficzne
|
- Testowanie korozji
- Mikrotesty
- Testowanie makro
|
- Testy IGC
- Badania ultradźwiękowe
- Testy penetracji cieczy
|
