ASME SA213 TP316L, 1.4404 Rury wymienników ciepła z stali nierdzewnej
ASMEAmerykańskie Towarzystwo Inżynierów Mechanicznych opracowuje standardy i kody dla szerokiego zakresu praktyk inżynierskich, w tym Kodeksu ASME dla Kotłów i Statków Ciśnieniowych (BPVC),zawierający specyfikacje materiałów, produkcji i kontroli kotłów i naczyń ciśnieniowych.
SA213: Jest to specjalny rozdział w Kodeksie kotłów i naczyń ciśnieniowych ASME, który dotyczy bezszwowych kotłów, supergrzejników i rur wymienników ciepła ze stali ferrytowej i austenitycznej.SA213 określa wymagania dotyczące tych rur pod względem składu materiału, wymiary, właściwości mechaniczne i metody badań.
TP316L: To oznaczenie materiału dla stali stosowanej w rurach. "TP" oznacza "Tube, Pressure", co oznacza, że materiał jest przeznaczony do zastosowań w naczyniach ciśnieniowych."316L" to stopień stali nierdzewnejW tym przypadku wskazuje, że stal zawiera około 16-18% chromu, 10-14% niklu, 2-3% molibdenu i maksymalnie 0,03% węgla,z literą "L" wskazującą, że jest to wariant niskoemisyjny.
Charakterystyka:
1Odporność na korozję: TP316L ze stali nierdzewnej zapewnia doskonałą odporność na korozję, zwłaszcza w środowiskach kwaśnych i korozyjnych.Na przykład w przetwarzaniu chemicznym i środowisku morskim.
2. Wysokiej odporności na temperaturę: TP316L wykazuje dobrą wytrzymałość w podwyższonych temperaturach, dzięki czemu nadaje się do zastosowań o wysokich temperaturach, takich jak kotły, supergrzejniki i wymienniki ciepła.
3Niska zawartość węgla: "L" w TP316L oznacza niskoemisyjne, co zapewnia lepszą odporność na uczulenie i korozję międzyziarnistą.Dzięki temu TP316L jest bardziej spawalny i mniej podatny na opady węglowodorów w strefach dotkniętych ciepłem podczas spawania.
4Doskonała spawalność: Niska zawartość węgla w TP316L zwiększa jego spawalność, umożliwiając spawanie bez kolejnego wygrzewania w wielu przypadkach.
5Odporność na pęknięcie i rozbicie.: TP316L wykazuje dobrą odporność na wkręcanie się i pęknięcie naprężenia w wysokich temperaturach, zapewniając długotrwałe działanie w warunkach naprężenia termicznego.
6Dobry kształtowalność i wyprodukowalność: Stal nierdzewna TP316L jest łatwo formowana i wytwarzana w różnych kształtach, co czyni ją wszechstronną w różnych procesach produkcyjnych i zastosowaniach.
7Właściwości higieniczne: TP316L jest powszechnie stosowany w takich gałęziach przemysłu, jak żywność i napoje, produkty farmaceutyczne i aplikacje sanitarne ze względu na jego właściwości higieniczne i odporność na korozję w procesach sterylizacji.
8.Wykorzystanie o wysokiej czystości: TP316L jest często preferowany w zastosowaniach wymagających wysokiego poziomu czystości, takich jak w przemyśle półprzewodnikowym, ze względu na zminimalizowane ryzyko zanieczyszczenia.
Równoważne stopnie:
| Klasa |
Zjednoczone Narody |
AFNOR |
W.N. |
JIS |
GOST |
Działalność |
UNI |
AISI |
| SS316L |
S31603 |
2 CND 17-12 |
1.4404 |
SUS 316L |
03Ch17N14M2 |
X2CrNiMo17-12-2 |
CrNiMo 1712 |
AISI 316L |
Skład chemiczny:
| Klasa |
TP316 |
TP 316L |
| Zjednoczone Narody |
S31600 |
S31603 |
| Węgiel (C) Max. |
0.08 |
0.035 |
| Mangan (Mn) Max. |
2.00 |
2.00 |
| Fosfor (P) Max. |
0.045 |
0.045 |
| Siarka (S) Max. |
0.030 |
0.030 |
| Silikon (Si) Max. |
1.00 |
1.00 |
| Chrom (Cr) |
16.0 ¢ 18.0 |
16.0 ¢ 18.0 |
| Włókiennicze |
10.0 ¢ 14.0 |
10.0 ¢ 14.0 |
| Molibden (Mo) |
2.0 ¢ 3.0 |
2.0 ¢ 3.0 |
| Żelazo (Fe) |
Pozostałe |
Pozostałe |
Właściwości mechaniczne:
| Wyniki |
Zjednoczone Narody |
Wytrzymałość na rozciąganie |
Siła wydajności |
Wyciąganie w 2 cali (min.) |
Max, twardość Rockwell. |
| Ksi |
MPa |
Ksi |
MPa |
% |
HRB |
| TP316 |
S31600 |
75 |
515 |
30 |
205 |
35 |
90 |
| TP316L |
S31603 |
70 |
485 |
25 |
170 |
35 |
- |
Zastosowanie:

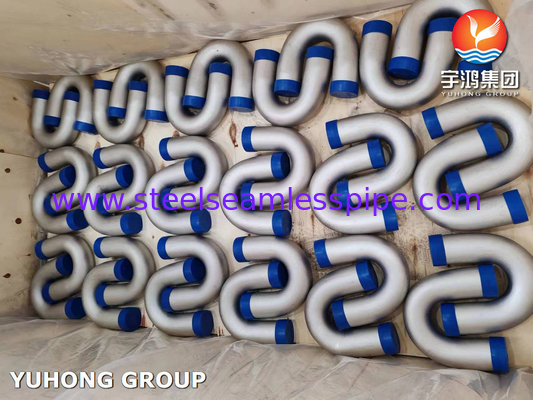

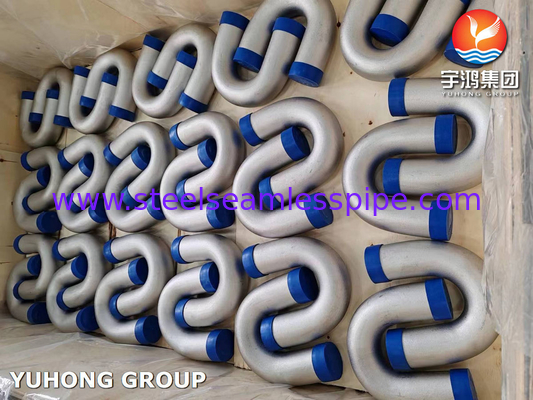

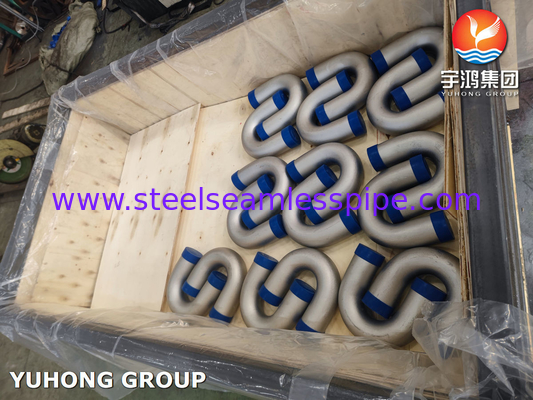

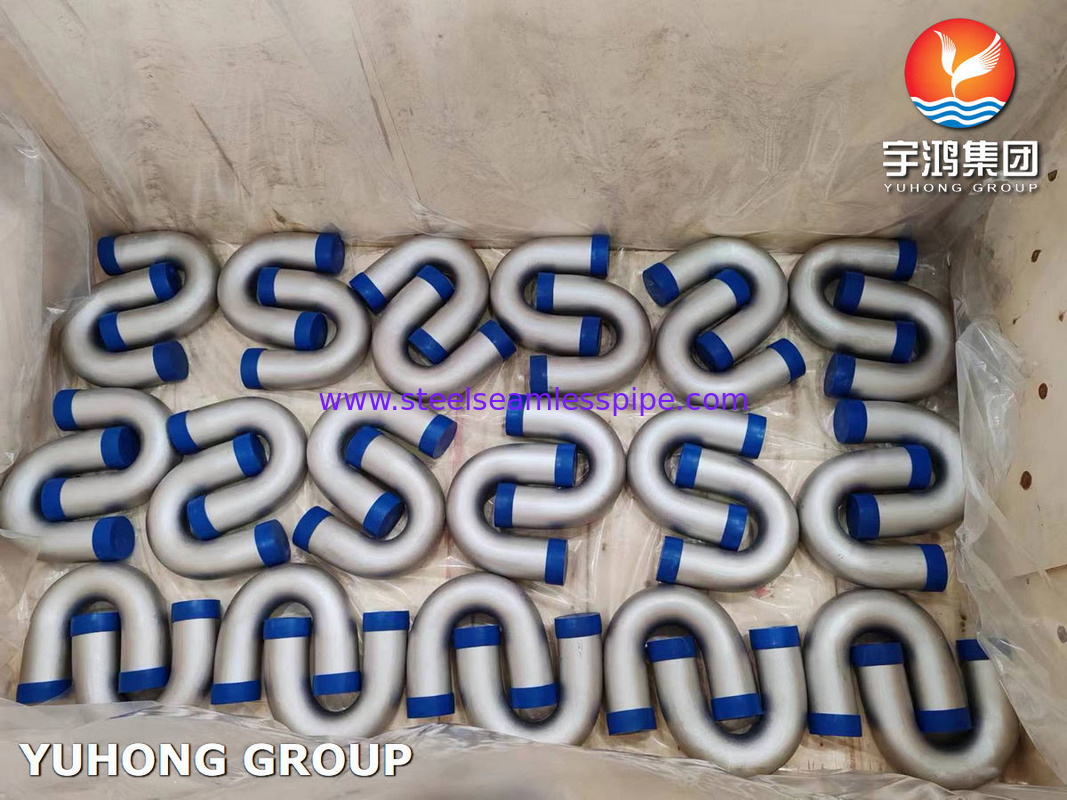

Wymienniki ciepła: ASME SA213 TP316L Rury gięte w kształcie U są szeroko stosowane w systemach wymienników ciepła, gdzie ułatwiają transfer ciepła między płynami przy zachowaniu wysokiego poziomu odporności na korozję.Uznaje się je za trwałe i odporne na trudne warunki pracy.
Włókiennicze: W zastosowaniach kotłowych rury TP316L U odgrywają kluczową rolę w utrzymaniu efektywnego przenoszenia ciepła, zapewniając optymalne działanie systemu kotłowego.Właściwości odporne na korozję stali nierdzewnej TP316L sprawiają, że jest to idealny wybór dla takich krytycznych zastosowań.
Produkcja energii: Rury z TP316L ze stali nierdzewnej są niezbędnymi elementami w elektrowniach.Wykorzystywane są w różnych wymiennikach ciepła i systemach wytwarzania pary, w których występują wysokie temperatury i korozyjne środowiska.
Przemysł chemiczny i petrochemiczny: TP316L Rury gięte w kształcie U mają zastosowanie w zakładach przetwórstwa chemicznego i rafineriach, gdzie niezbędna jest odporność na korozję ze strony agresywnych chemikaliów.i inne urządzenia procesowe.
Przemysł naftowy i gazowy: W sektorze ropy naftowej i gazu rury TP316L U są stosowane w wymiennikach ciepła i systemach rurociągowych, gdzie wchodzą one w kontakt z żrącymi płynami i wysokimi temperaturami.Ich niezawodność i odporność na korozję sprawiają, że nadają się do takich wymagających warunków.
Przemysł spożywczy i farmaceutyczny: TP316L rurki z stali nierdzewnej typu U są również stosowane w przemyśle, w którym higiena i odporność na korozję są kluczowe, takie jak przetwarzanie żywności i produkcja farmaceutyczna.Uznaje się je za łatwe do oczyszczenia i odporne na zanieczyszczenie.
