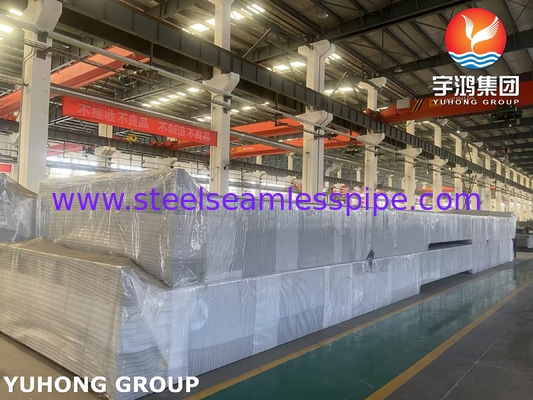

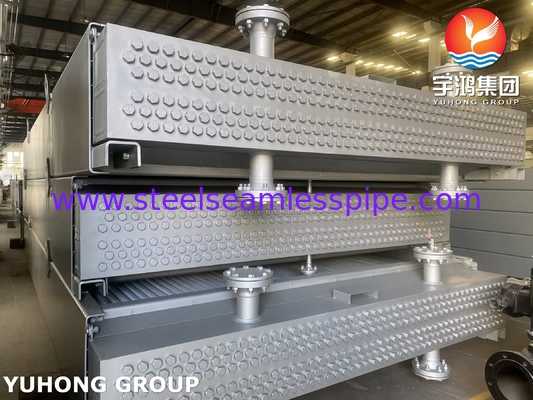

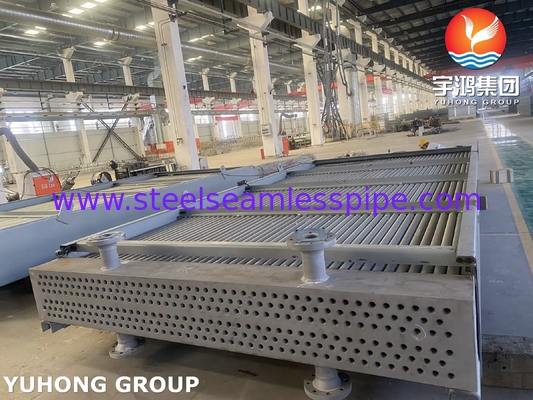

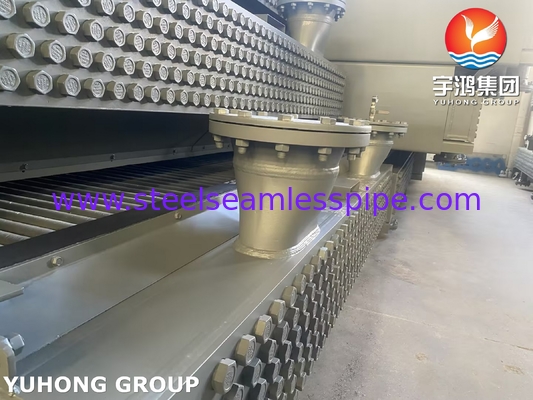

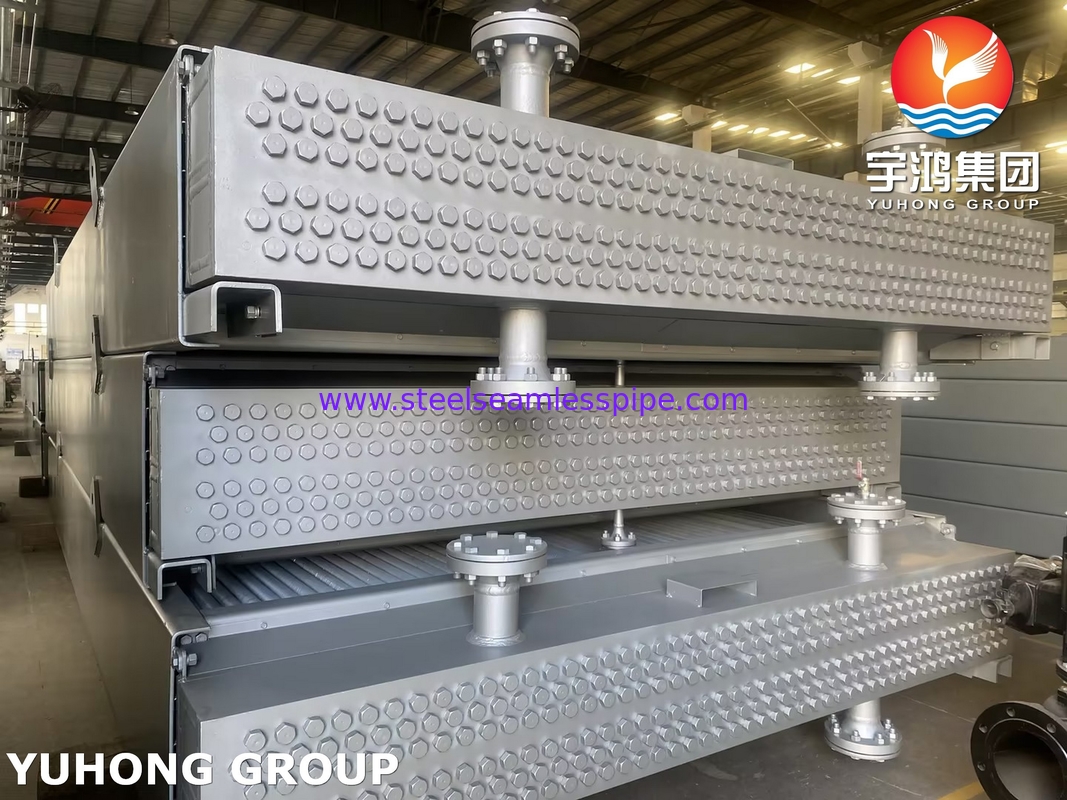

API 661 Wymiennik ciepła chłodnicy powietrznej do usług rafinerii ropy naftowej

API 661 Wymiennik ciepła chłodnicy powietrznej do usług rafinerii ropy naftowej


Zakres stosowania API 661

• Dotyczy:Wymienniki ciepła chłodzone powietrzem z napędem wymuszonym lub indukowanym.

• Włosykonstrukcja mechaniczna,wydajność termiczna, orazwymagania operacyjne.

• Czyżby.Nie, niestosuje się do:

  • Systemy klimatyzacyjne.

  • Jednostki chłodnicze.

  • Radiatory do silników spalinowych.


  • Zestawy rur:

    • Rury zazwyczaj wWęglowa stal, stal nierdzewna lub stopy(np. Cu/Ni, tytanu).

    • Zorganizowane wpozioma, ramka A lub ramka Vkonfiguracji.

  • Fani i kierowcy:

    • Silniki elektryczne, turbiny parowe lub napędy hydrauliczne.

    • Średnica wentylatora ≤6.7 m (22 ft)(większe rozmiary wymagają szczególnej uwagi).

  • Główki i dysze:

    • Zaprojektowane wedługWymagania w zakresie bezpieczeństwa.

    • Dźwiedzi muszą umożliwiaćrozszerzenie termiczne.

      Materiały i ochrona przed korozją

    • Rury z płetwami:

      • Płetwy aluminiowe (najczęściej stosowane) lub stali nierdzewnej do środowisk żrących.

    • Wsparcie strukturalne:

      • Węglowa stalpowłoki ochronne(galwanizacja, farba epoksydowa).

    • Dopuszczalność do korozji:

      • Minimalne1.5 mm (1/16 cali)o ile nie określono inaczej.


        Wymagania dotyczące wydajności i badań

        A. Wydajność termiczna

      • Temperatura otoczenia projektowegoTypowo:38°C (100°F)jeżeli nie jest to określone.

      • Weryfikacja zadań cieplnych: Sprzedawca musi zagwarantować wydajność.

      • B. Badania mechaniczne

      • Badanie hydrostatyczne:

        • 1.5 × ciśnienie projektowedla rur i głowic.

      • C. Inspekcja i kontrola jakości

      • Kontrola wymiarów(przystosowanie rur, rozstawienie płetw).

      • Badania nieniszczące (NDT):

      • Radiografia (RT)dla spań krytycznych.

      • Przepuszczalnik barwnika (PT) lub cząstka magnetyczna (MT)w przypadku wad powierzchniowych.

      • • API 661 w porównaniu z innymi normami

          Cechy	API 661	ISO 13706	ASME BPVC
          Zakres	Wskaźniki ACHE rafinerii	Ogólne ACHE	Tylko części ciśnieniowe
          Zasady projektowania	Szczegółowe mechanizmy i termiczne	Podobny do API 661	Tylko urządzenie ograniczające ciśnienie
          Badania	Hydro, wibracje, NDT	Podobne	Hydro & NDT
          Materiały	Pozostałe, z wyłączeniem:	Podobne	Wszelkie zatwierdzone przez ASME















          Radiografia (RT)dla spań krytycznych.

        • Przepuszczalnik barwnika (PT) lub cząstka magnetyczna (MT)w przypadku wad powierzchniowych.

      •

      • Badanie wycieku powietrza:Stabilność.
