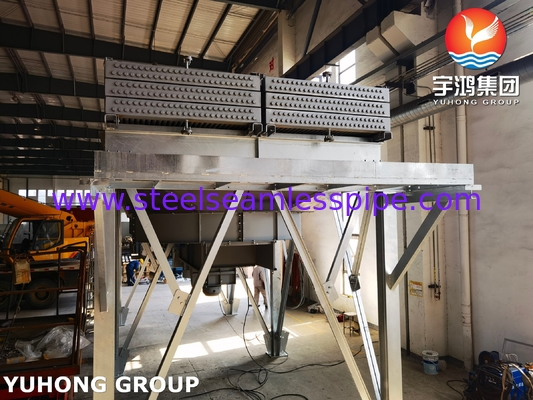

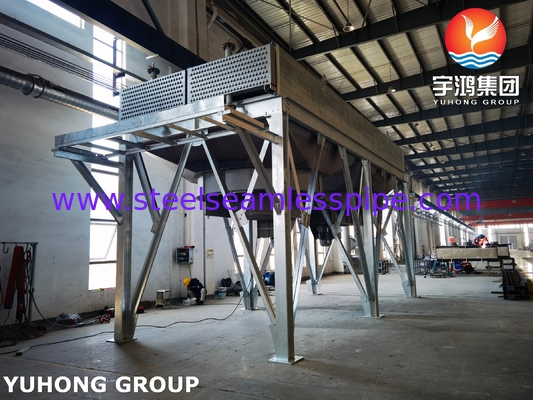

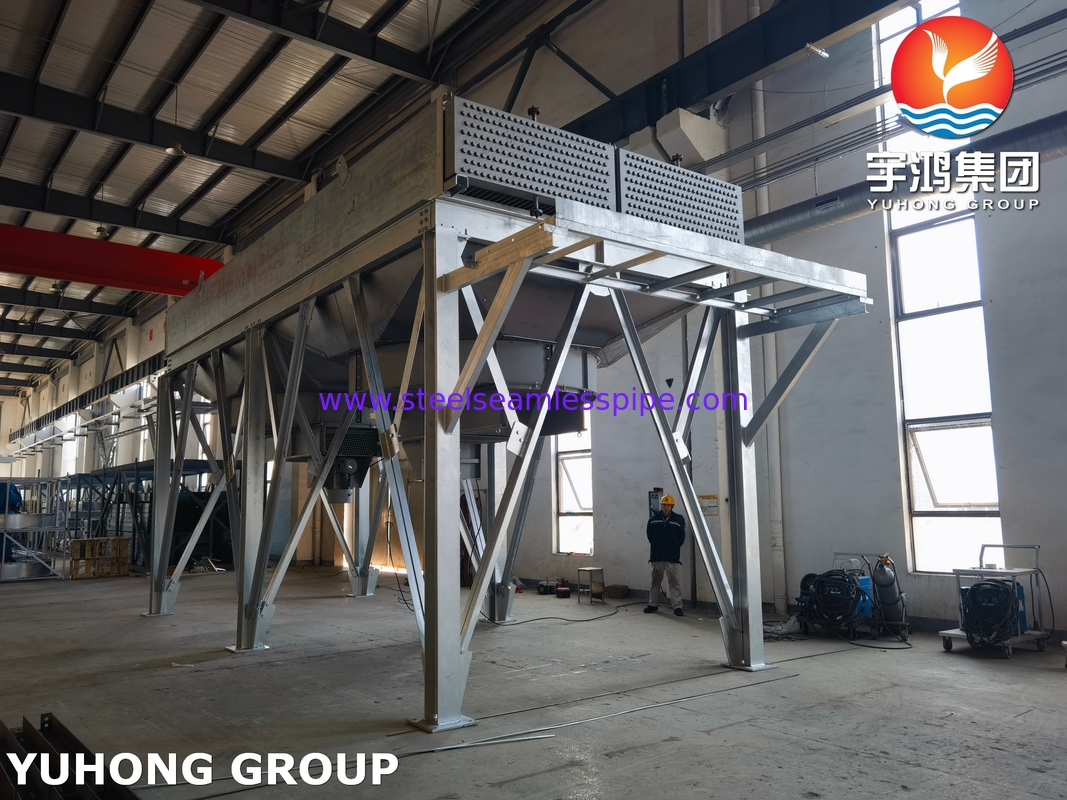

Typ wybuchu powietrza Horyzontalny Chłodniak Chłodzony powietrzem Wbudowana Rurka G Fin API 661 ASME VIII Div.1, ISO 13706

Typ wybuchu powietrza poziomy wymiennik ciepła chłodzony powietrzem, wbudowana rurka G Fin, API 661, ASME VIII Div.1, ISO 13706


Hpoziomego wymiennika ciepła chłodzonego powietrzem (ACHE)jest typem wymiennika ciepła, w którymciepły płyn procesowy przepływa przez rury poziome, podczas gdy powietrze otoczenia jest przymusowo lub indukowane przez nieSą one szeroko stosowane wrafinerie, zakłady petrochemiczne, elektrownie i zakłady przetwarzania gazuze względu na ich wydajność i oszczędność przestrzeni.



1. Kluczowe cechy horyzontalnych ACHE

A. Projektowanie i komponenty

1. Zestaw rur

   • Rury poziome(zwykle z płetwami dla lepszego przenoszenia ciepła).

   • Materiały:Stal węglowa, stal nierdzewna, miedź-nikel, tytan.

   • Płetwy:Aluminium (najczęściej), stal nierdzewna lub stal ocynkowana.

2. Fani i kierowcy

   • Wyrzuty (wentylatory poniżej wiązki)lubWykorzystanie silników napędowych (wampiry powyżej wiązki).

   • Rodzaje wentylatorów:Oś lub odśrodkowa.

   • Kierowcy:Silniki elektryczne, turbiny parowe lub układy hydrauliczne.

3. Główki i dysze

   • Włókna, płytki pokrywające lub głowice zbiornika.

   • Wyroby dorozszerzenie termiczne.

4. Struktura wsparcia

   • Ramy ze stali węglowejz pokryciem odpornym na korozję.

   • Zbudowane do:obciążenia wiatrowe i sejsmiczne(według API 661).

B. Konfiguracja przepływu

• Przepływ płynów procesowych: Wnętrze rur (jednoprzejściowe lub wieloprzejściowe).

• Przepływ powietrzaPrzepływ poprzeczny przez rury z płetwami.

2Zalety horyzontalnych ACHE

✔Wydajność przestrzeni Kompaktowy odcisk w porównaniu z konstrukcjami pionowymi.
✔Lepsza dystrybucja powietrza
✔Łatwość utrzymania¢ Zestawy rur można łatwo usunąć do czyszczenia.
✔Elastyczny układ️ Można go zainstalować na półkach rur lub na poziomie ziemi.
✔EnergooszczędneWentylatory o zmiennej prędkości optymalizują zużycie energii.

3. Wspólne zastosowania

• Rafinerie: Chłodzenie strumieni węglowodorów (np. kondensatorów powietrznych).

• Elektrownie: Chłodzenie pomocnicze dla oleju smarowego, oleju transformatora.

• Przetwarzanie gazu: Kondensatory do płynów gazu ziemnego (NGL).

• Rośliny chemiczne: Reaktory chłodzące, kolumny destylacyjne.

4. Rozważania projektowe (przestrzeganie normy API 661)

A. Wydajność termiczna

• Temperatura otoczenia projektowegoTypowo:38°C (100°F).

• Temperatura podejścia: Różnica między temperaturą procesu wyjściowego a powietrzem otoczeniem (zwykle10 ∼ 20°C)).

B. Projektowanie mechaniczne

• Obciążenie wiatremMuszą wytrzymać160 km/h (100 mph)Wiatr.

• Projektowanie sejsmiczne: według lokalnych kodów (np. ASCE 7).

• Dopuszczalność do korozji: Minimum1.5 mm (1/16 cali).

C. Kontrola drgań i hałasu

• Analiza naturalnej częstotliwościaby uniknąć rezonancji.

• Ośrodki akustycznejeśli hałas przekracza85 dB (A).

5. Utrzymanie i rozwiązywanie problemów

6Porównanie: ACHE poziome i pionowe

Wniosek

Horyzontalne wymienniki ciepła chłodzone powietrzem są wszechstronne, wydajne i łatwe w utrzymaniu, co czyni je idealnymi do rafinerii, elektrowni i przetwarzania gazu.ISO 13706, oraz ASME BPVC.
