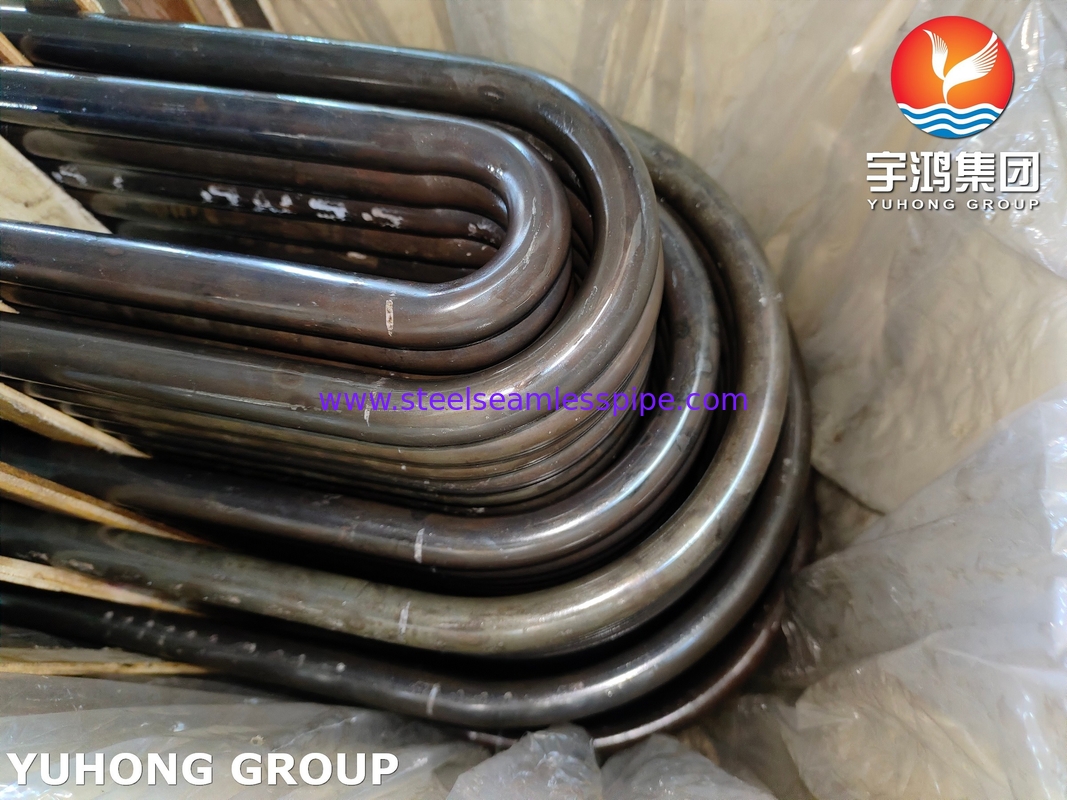

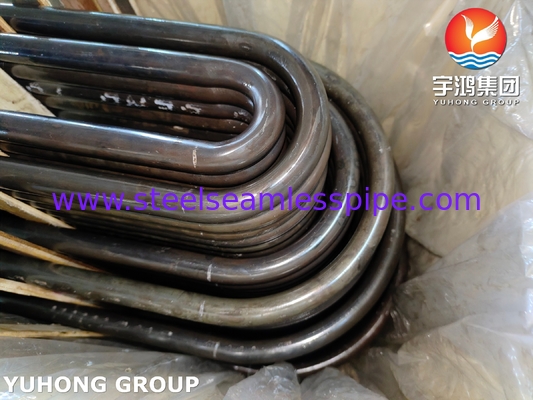

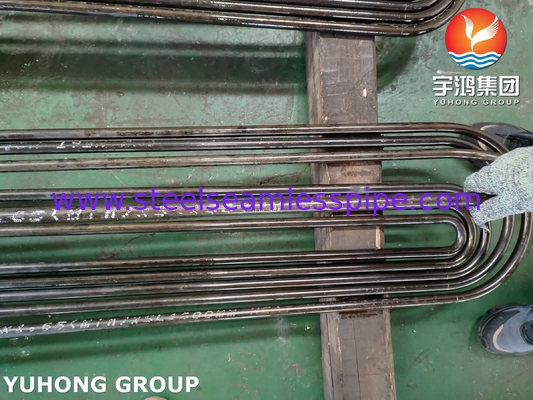

ASTM A213 / ASME SA213 T9 U BEND RUBE STAL STAL STAL STALOWA RURE

Szczegóły Produktu:

Place of Origin:	CHINA
Nazwa handlowa:	YUHONG
Orzecznictwo:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Numer modelu:	ASTM A213 T9 Stopy stalowe U Bend Tube

Zapłata:

Minimalne zamówienie:	500 KG
Packaging Details:	Ply-wooden Case /Iron Case
Delivery Time:	7 DAYS
Payment Terms:	L/C, T/T

Kontakt

Wszystkie produkty

Bezszwowa rura ze stali nierdzewnej (290)

Bezszwowa rura ze stali nierdzewnej (277)

Dwustronna rura ze stali nierdzewnej (127)

Dwustronna rura ze stali nierdzewnej (29)

Rurka igłowa (107)

Fin Tube (631)

Wymiennik ciepła (17)

Rura wymiennika ciepła (424)

Zestaw rur wymiennika ciepła (37)

Arkusz rurowy wymiennika ciepła (116)

wyłącznik wymiennika ciepła (36)

Klimatyzer (8)

Zbiornik ciśnieniowy (4)

Spawana rura ze stali nierdzewnej (57)

Spawana rura ze stali nierdzewnej (114)

Nikiel rur (261)

Rura ze stopu niklu (79)

Rura ze stopu miedzi (227)

Rura ze stali stopowej (184)

Rurka tytanowa (10)

Jasna rura wyżarzana (153)

Rura kotła (145)

okucie stalowe (804)

Kołnierz stalowy (590)

Inni (391)

Elementy okładzin (7)

Szczegółowy opis produktu

Nazwa produktu:	Rura zginana w kształcie litery U ze stali stopowej	Standard:	ASTM A213/ASME SA213
Materiał:	Stal stopowa T5/T9/T11/T22, stal nierdzewna 304/304L/316L	O.D.:	1/4" 3/8" 1/2" 5/8" 3/4" 1", ECT.
W.T.:	BWG 25, 22, 20 18, 16, 14, 12	Length:	Single, Random
Technika:	Walcowane na zimno i ciągnione na zimno	NDT:	HT, ET, UT, PT
Application:	Boiler Tube Oil / Gas Drilling, Chemical Industry, etc.
Podkreślić:	Rura zginana w kształcie litery U ASTM A213 T9 , Rurka wymiennika ciepła bez szwów ze stali stopowej , ASME SA213 T9 U Bend Tube

ASTM A213 / ASME SA213 T9 Stopy stalowe bezszwedzą rurę U Bend

ASTM A213/ASME SA213określa rygorystyczne wymagania dotyczące bezszwowych rur ferytycznych i austenytycznych ze stali przeznaczonych do eksploatacji w środowiskach o podwyższonej temperaturze, zapewniające integralność materiału, właściwości mechaniczne,i spójności wymiarowej.

Zgodnie zASTM A213 T9materiał poddawany jest normalizacji (ogrzewany do 925°C) a następnie hartowaniu (675°C) w celu udoskonalenia jego mikrostruktury, równoważąc siłę rozciągania (≥415 MPa) i elastyczność (przedłużenie ≥30%).PochylenieRury z gięciem U często wymagają obróbki cieplnej z odciąganiem naprężeń (650-700 °C) w celu złagodzenia pozostałych naprężeń wywołanych podczas formowania, zapewniając zgodność z wymaganiami właściwości mechanicznych normy.ASME SA213 T9 Rurka z gięciem w kształcie Ustanowi połączenie zaawansowanej metalurgii, precyzyjnej produkcji i rygorystycznego zapewnienia jakości, co czyni go niezbędnym w przemyśle wymagającym solidnych osiągów w wysokich temperaturach,środowiska wysokiego ciśnienia.

Równoważny materiał dla ASTM A213 T9 Stopy stali stopowej bezszwowej rury U Bend

Zjednoczone Narody	ASTM	Działalność	DIN	JIS	GB
K50400	P9	12Cr9Mo	X12CrMo91	STBA26	/

Właściwości mechaniczne bezszwowych rur z stali stopowej

Stopień stali	Wytrzymałość na rozciąganie, Mpa	Siła wydajności, Mpa	Wyciąganie, %
ASTM A213 T5	Min: 415	Min: 205	Min: 30
ASTM A213 T9	Min: 415	Min: 205	Min: 30
ASTM A213 T11	Min: 415	Min: 205	Min: 30
ASTM A213 T12	Min: 415	Min: 205	Min: 30
ASTM A213 T22	Min: 415	Min: 205	Min: 30
ASTM A213 T91	Min: 415	Min: 415	Min: 20

Kompozycja chemiczna ASTM A213 T9 Stopy stali stopowej bezszwodowej.

Stopień stali
Stopień stali	C	Mn	P	S	Tak.	Kr	Mo.	V
ASTM A213 T5	Max: 0.15	0.30 - 0.60	Max: 0.025	Max: 0.025	Max: 0.50	4.00 - 6.00	0.45 do 0.65	- Tak.
ASTM A213 T9	Max: 0.15	0.30 - 0.60	Max: 0.025	Max: 0.025	0.25 do 1.00	8.00 - 10.00	0.90 do 1.10	- Tak.
ASTM A213 T11	00,05 do 0.15	0.30 - 0.60	Max: 0.025	Max: 0.025	0.50 do 1.00	1.00 - 1.50	0.44-0.65	- Tak.
ASTM A213 T12	00,05 do 0.15	0.30 - 0.61	Max: 0.025	Max: 0.025	Max: 0.50	0.80 do 1.25	0.44 do 0.65	- Tak.
ASTM A213 T22	00,05 do 0.15	0.30 - 0.60	Max: 0.025	Max: 0.025	Max: 0.50	1.90 - 2.60	0.87 do 1.13	- Tak.
ASTM A213 T91	00,08 do 0.12	0.30 - 0.60	Max: 0.020	Max: 0.010	0.20 do 0.50	8.00 - 9.50	0.85 do 1.05	0.18 do 0.25
ASTM A213 T91	Cb: 0,06 - 0.1	N: 0,030 - 0.070	Ni: Max: 0.40	Max0.04	Max: 0.01	Max 0.01

Proces gięcia i geometria

Radiusz zgięcia:
- Idź za mną.ASME B16.9lubStandardy TEMAdla minimalnego promień zgięcia (zwykle średnica rury 1,5 × 3 ×).
- Mniejsze promienie zwiększają rozrzedzanie na zewnętrznym zakręcie i zgrubienie na wewnętrznym zakręcie, zwiększając ryzyko awarii mechanicznej.
Rozrzedzanie ścian:
- Ograniczenie rozrzedzania ścian do≤ 17% grubości nominalnej(według norm ASME).
- W celu zminimalizowania deformacji należy użyć gięcia mandrel lub gięcia indukcyjnego na gorąco.
Owalność: Owalność kontroli (odchylenie od przekroju okrągłego) do≤ 8%w celu uniknięcia zakłóceń przepływu lub koncentracji naprężenia.

Uważania operacyjne bezszwodowej rury u-zgiętej ze stali stopowej

Cykl termiczny: uwzględnić częste cykle ogrzewania/chłodzenia w celu uniknięcia zmęczenia termicznego.
Wpływ: Zaprojektowane do łatwego czyszczenia (np. spłukiwanie chemiczne, szczotkowanie mechaniczne) w celu utrzymania efektywności transferu ciepła.
Spadek ciśnieniaOptymalizacja geometrii zakrętu w celu zminimalizowania turbulencji i utraty ciśnienia.
