Wysokiej częstotliwości spawane rury z płetwami TP347H Rurka bazowa i płetwy CS do kotłów i grzejników

Wysokiej częstotliwości spawane rury z płetwami TP347H Rurka bazowa i płetwy CS do kotłów i grzejników

  • Wysokiej częstotliwości spawane rury z płetwami TP347H Rurka bazowa i płetwy CS do kotłów i grzejników
  • Wysokiej częstotliwości spawane rury z płetwami TP347H Rurka bazowa i płetwy CS do kotłów i grzejników
  • Wysokiej częstotliwości spawane rury z płetwami TP347H Rurka bazowa i płetwy CS do kotłów i grzejników
  • Wysokiej częstotliwości spawane rury z płetwami TP347H Rurka bazowa i płetwy CS do kotłów i grzejników
Wysokiej częstotliwości spawane rury z płetwami TP347H Rurka bazowa i płetwy CS do kotłów i grzejników
Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: YUHONG
Orzecznictwo: ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Numer modelu: ASTM A376 TP347H RURA ŻELBOWANA HFW
Zapłata:
Minimalne zamówienie: 10szt
Cena: negocjowalne
Szczegóły pakowania: Żelazna sprawa
Czas dostawy: Zależy od ilości
Zasady płatności: L/C, T/T
Możliwość Supply: 1000 ton miesięcznie
Kontakt
Szczegółowy opis produktu
Materiał rury podstawowej: Stal nierdzewna TP347H Materiał płetw: Stal węglowa (CS)
Metoda mocowania płetwy: Spawany o wysokiej częstotliwości (HFW) Średnica zewnętrzna rury (OD): 16-219 mm
Wysokość płetw: 5-30 mm Płetwy na cal (FPI): 4-25
Aplikacja podstawowa: Wymienniki ciepła, kotły, ekonomizery Kluczowa zaleta: Odporność na wysoką temperaturę, odporność na korozję (podstawa)
Możliwość dostosowania: Tak Atrakcja:: HFW Fin Tube
Podkreślić:

Włókna zwalane o wysokiej częstotliwości

,

Rury z płetwami kotłowymi TP347H

,

CS płetwy

Rura bazowa ze stali nierdzewnej ASTM A376 TP347H z płetwami spawanej wysoką częstotliwością ze stali węglowej do ekonomizerów HRSG i odzysku ciepła odpadowego w wysokich temperaturach


W generatorach pary odzysku ciepła (HRSG), ekonomizerach kotłów energetycznych i systemach odzysku ciepła odpadowego z gazów spalinowych o wysokiej temperaturze pracujących powyżej 500–650 °C, operatorzy napotykają na ograniczone pole powierzchni wymiany ciepła, postępujące luzowanie płetw pod wpływem cykli termicznych, podwyższoną rezystancję styku oraz degradację rury bazowej z powodu utleniania i pełzania. Nasza bezszwowa rura bazowa z austenitycznej stali nierdzewnej ASTM A376 TP347H wyposażona w ciągłe płetwy ze stali węglowej spawane oporowo wysoką częstotliwością zapewnia solidne połączenie metalurgiczne, które utrzymuje wydajność cieplną w warunkach cyklicznej pracy w wysokich temperaturach, jednocześnie znacznie zwiększając zewnętrzną powierzchnię wymiany ciepła po stronie gazów spalinowych.


Struktura produktu – Rura bazowa ASTM A376 TP347H + Płetwy ze stali węglowej z procesem spawania wysoką częstotliwością


Rura składa się z bezszwowej rury bazowej z austenitycznej stali nierdzewnej ASTM A376 TP347H (UNS S34709) z ciągłym, litym pasem płetw ze stali węglowej nawiniętym spiralnie i stale spawanym do powierzchni zewnętrznej spawaniem oporowym wysoką częstotliwością (HFW).

Proces HFW generuje lokalne topienie u nasady płetwy i powierzchni rury pod kontrolowanym ciśnieniem, tworząc ciągłe połączenie metalurgiczne bez materiału dodatkowego. Daje to spaw o wysokiej integralności z doskonałą przewodnością cieplną, odpornością na szok termiczny i długoterminową stabilnością w warunkach wibracji i cykli temperaturowych typowych dla pracy HRSG i ekonomizerów kotłowych.


Skład chemiczny – Rura bazowa ASTM A376 TP347H i materiał płetw ze stali węglowej


Pierwiastek Rura bazowa ASTM A376 TP347H (wagowo %) Płetwa ze stali węglowej (typowa, wagowo %)
Węgiel (C) 0,04 – 0,10 ≤ 0,22
Mangan (Mn) ≤ 2,00 0,30 – 0,70
Fosfor (P) ≤ 0,045 ≤ 0,045
Siarka (S) ≤ 0,030 ≤ 0,050
Krzem (Si) ≤ 1,00 ≤ 0,35
Chrom (Cr) 17,0 – 19,0 —
Nikiel (Ni) 9,0 – 13,0 —
Niob (Nb / Cb) 8 × min C – maks. 1,10 —
Żelazo (Fe) Reszta Reszta



Zakres wymiarów i tolerancja – Rura płetwowa spawana wysoką częstotliwością ASTM A376 TP347H + CS


Parametr Zakres standardowy Typowa tolerancja
Średnica zewnętrzna rury bazowej 16 – 219 mm Zgodnie z ASTM A376 / uzgodniona
Grubość ścianki rury bazowej 2,0 – 16 mm (typowa 2,0 – 6,5 mm) Zgodnie z ASTM A376
Wysokość płetwy 5 – 30 mm ± 0,5 mm
Grubość płetwy 0,8 – 3,0 mm ± 0,1 mm
Podziałka płetw 3 – 25 mm ± 0,2 mm / uzgodniona
Długość całkowita Do 20 – 30 m (na zamówienie) ± 3 – 5 mm
Niezapłetwione końce Zgodnie z rysunkiem ± 2 mm


Zalety wydajnościowe w zastosowaniach HRSG i odzysku ciepła odpadowego w wysokich temperaturach


  • Ciągły spaw metalurgiczny zapewnia prawie zerową rezystancję styku i eliminuje postępujące odrywanie płetw, powszechne w konstrukcjach nawijanych naprężeniowo lub osadzanych, pod wpływem cykli termicznych.
  • Rura bazowa TP347H zapewnia doskonałą wytrzymałość na pełzanie, odporność na utlenianie i odporność na korozję międzykrystaliczną w podwyższonych temperaturach (zdolność do ciągłej pracy do około 815–850 °C limit utleniania; projekt części ciśnieniowej zgodny z dopuszczalnymi naprężeniami ASME).
  • Płetwy ze stali węglowej zapewniają opłacalne zwiększenie powierzchni wymiany ciepła po stronie gazów spalinowych, podczas gdy rura bazowa ze stali nierdzewnej obsługuje parę lub płyn procesowy pod wysokim ciśnieniem.
  • Wysoka wytrzymałość wiązania wytrzymuje wibracje, przedmuch sadzy i szok termiczny typowy dla ekonomizerów HRSG i kotłów odzysku ciepła.
  • Wydajność wymiany ciepła znacznie wzrosła w porównaniu do rur nagich, umożliwiając większy odzysk ciepła w istniejącej przestrzeni i zmniejszenie liczby rzędów rur.


Fokus zastosowań – Ekonomizery HRSG, odzysk ciepła odpadowego kotłów energetycznych i zastosowania w wysokich temperaturach w przemyśle petrochemicznym


Te rury płetwowe ASTM A376 TP347H + stal węglowa HFW są przeznaczone do:


  • Ekonomizery i parowniki generatorów pary odzysku ciepła (HRSG) odzyskujące ciepło z wylotu turbiny gazowej
  • Ekonomizery kotłów energetycznych i podgrzewacze powietrza pracujące na gazach spalinowych o wysokiej temperaturze
  • Jednostki odzysku ciepła odpadowego w zakładach petrochemicznych i rafineryjnych
  • Nagrzewnice procesowe i sekcje konwekcyjne pracujące w wysokich temperaturach, gdzie wymagana jest zwiększona wymiana ciepła po stronie gazu


Produkt zwiększa ilość odzyskiwanego ciepła z strumieni gazów spalinowych o wysokiej temperaturze, poprawia ogólną sprawność cieplną instalacji i zmniejsza ryzyko awarii rury bazowej z powodu utleniania lub pełzania, przy jednoczesnym zachowaniu niezawodnego mocowania płetw w warunkach cyklicznej pracy.


Opakowanie, logistyka i warunki handlowe

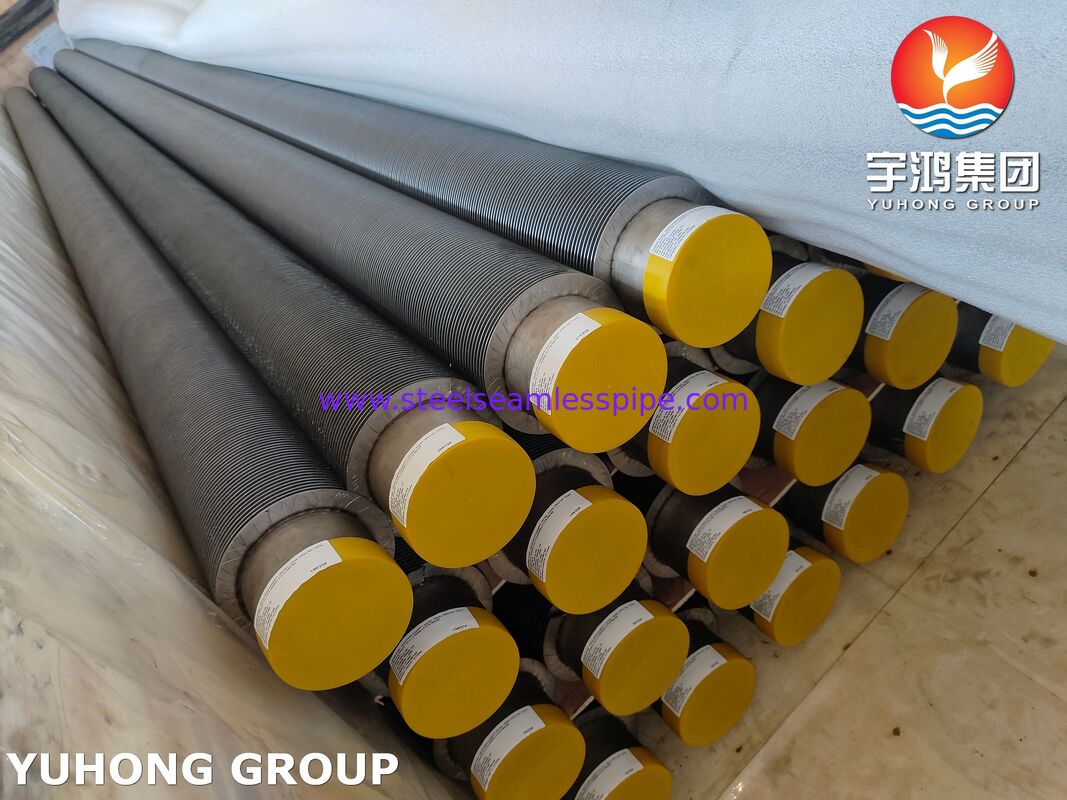

Rury są pakowane w solidne skrzynie ze sklejki lub drewniane skrzynie z ramą stalową z wewnętrznymi wspornikami i osłonami końcowymi, aby zapobiec deformacji płetw podczas transportu morskiego lub lądowego. Opakowania eksportowe spełniają wymagania ISPM 15, tam gdzie ma to zastosowanie.


  • MOQ: 200–500 kg lub równoważna długość (do negocjacji dla prototypów lub małych partii próbnych)
  • Podstawa ceny: FOB główne porty chińskie (Szanghaj, Ningbo, Tianjin itp.)
  • Czas realizacji: 35–60 dni po potwierdzeniu zamówienia i otrzymaniu zaliczki lub akredytywy, w zależności od ilości, średnicy i konfiguracji płetw
  • Płatność:T/T lub nieodwołalna akredytywa natychmiastowa


Certyfikaty i kontrola jakości – Śledzenie materiału ASTM A376 TP347H


Każda przesyłka jest dostarczana z:

  • Certyfikat badania młyna EN 10204 3.1 obejmujący skład chemiczny, właściwości mechaniczne i obróbkę cieplną rury bazowej ASTM A376 TP347H
  • Raporty z inspekcji wymiarowej i zapisy dotyczące integralności spoin
  • Próba ciśnieniowa i/lub badanie nieniszczące (prądy wirowe, ultradźwiękowe lub penetracyjne) zgodnie ze specyfikacją
  • Certyfikat systemu zarządzania jakością ISO 9001
  • Opcjonalna inspekcja strony trzeciej (SGS, BV, Lloyd’s itp.)
