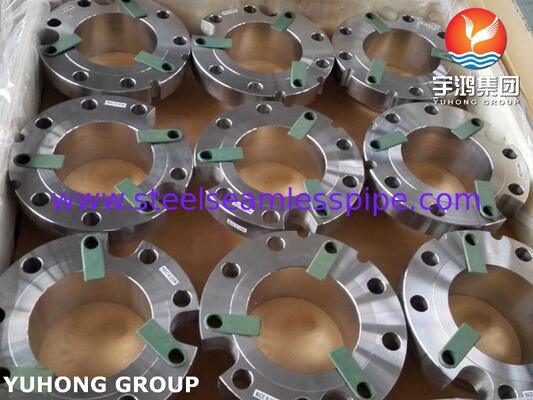

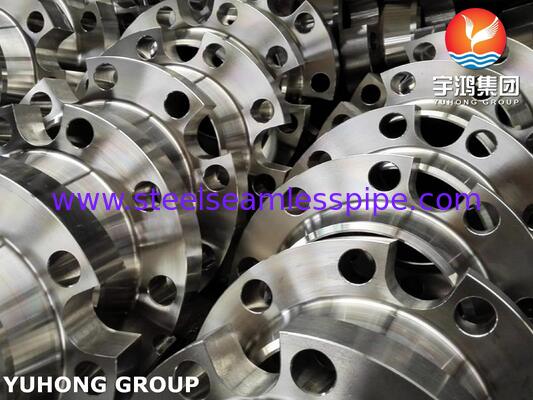

ASTM A182 F304L Płaszcz ze stali nierdzewnej, kuwany, specjalnie ukształtowany, na zamówienie

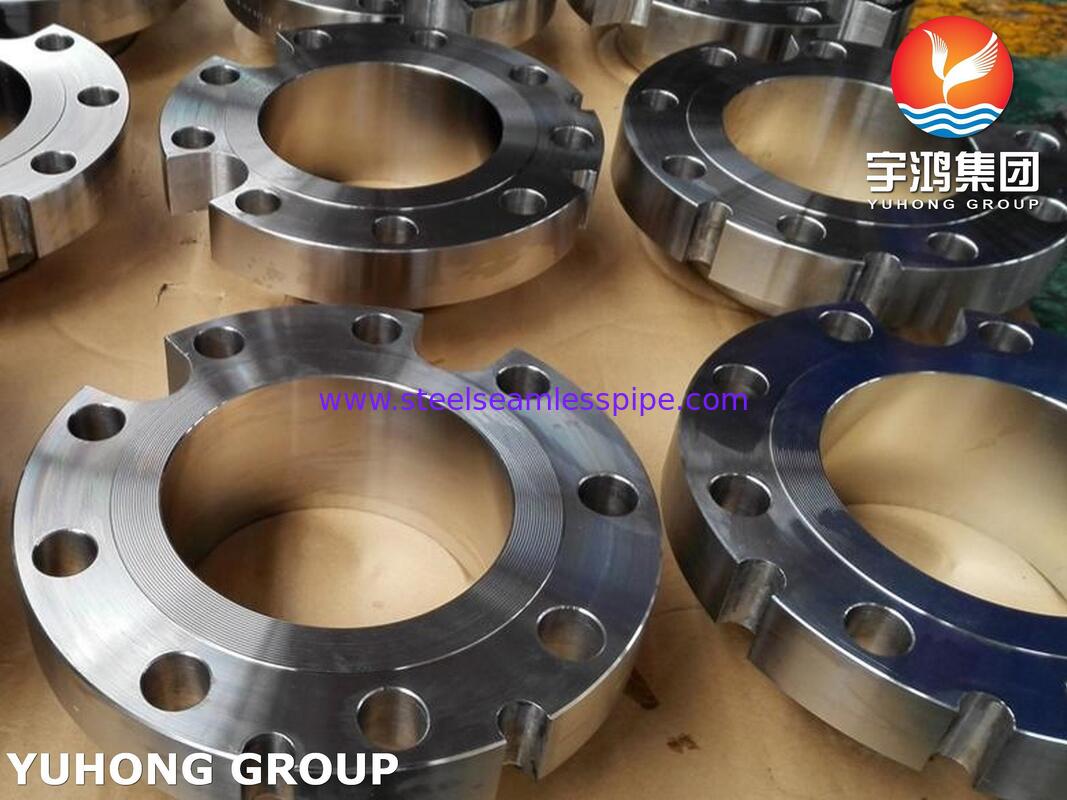

ASTM A182 Specjalny kołnierz ze stali nierdzewnej UNS S30403 F304L Kuty kołnierz o specjalnym kształcie

Specjalny kołnierz ze stali nierdzewnej ASTM A182 F304L jest niestandardowym rozwiązaniem inżynieryjnym stosowanym, gdy standardowy, gotowy kołnierz nie spełnia wymagań geometrycznych, przestrzennych lub wydajnościowych konkretnego punktu połączenia. W przemyśle rurowym i mechanicznym kołnierz jest metodą łączenia rur, zaworów, pomp i innego sprzętu w celu utworzenia systemu rurowego. Zapewnia również łatwy dostęp do czyszczenia, inspekcji lub modyfikacji.

Podczas gdy standardowe kołnierze (takie jak szyjne, nakładane, zaślepiające i gniazdowe) są okrągłe i zgodne ze specyficznymi standardami wymiarowymi (ASME B16.5, ASME B16.47), kołnierz o specjalnym kształcie to każdy kołnierz, który odbiega od tych standardowych kształtów okrągłych lub wymiarów, aby spełnić specyficzne wymagania inżynieryjne. Są to często elementy wykonane na zamówienie, zaprojektowane do unikalnych zastosowań, ograniczeń przestrzennych lub niestandardowych punktów połączeń.

Dlaczego stosować kołnierz o specjalnym kształcie? Inżynierowie decydują się na kołnierze o specjalnym kształcie z kilku powodów:

1. Połączenia nieokrągłe: Pasujący sprzęt (taki jak przekładnia, obudowa pompy lub zasyp) może mieć owalny, kwadratowy lub prostokątny rozstaw śrub. Specjalny kołnierz dopasowuje się do tego dokładnego interfejsu.

2. Ograniczenia przestrzenne: W ciasnych środowiskach przemysłowych pełnowymiarowy okrągły kołnierz może nie pasować. Kołnierz owalny lub o niestandardowym kształcie może zapewnić niezbędne uszczelnienie w ograniczonej przestrzeni.

3. Wymagania dotyczące wyrównania: Czasami otwory na śruby muszą być zorientowane w bardzo specyficzny sposób, co nie jest możliwe w przypadku standardowych, symetrycznych kołnierzy.

4. Dostosowanie do nietypowych kanałów: W systemach HVAC, przenoszenia materiałów lub w specyficznych gałęziach przemysłu procesowego, kanały są często prostokątne lub kwadratowe. Specjalny kołnierz pozwala na połączenie okrągłej rury z prostokątnym zasypem lub zbiornikiem.

5. Zastosowania o wysokim naprężeniu lub specjalistyczne: Standardowe kołnierze mogą być niewystarczające w przypadku ekstremalnie wysokich ciśnień, temperatur lub środowisk korozyjnych, co wymaga niestandardowego projektu z grubszymi ściankami lub specjalistycznymi stopami.

Równoważne gatunki specjalnego kołnierza ze stali nierdzewnej ASTM A182 F304L

Specjalne kołnierze o specjalnych kształtach mogą być wykonane z szerokiej gamy materiałów, aby dopasować się do środowiska:

• Stal węglowa: (np. ASTM A105, A350) - ogólnego przeznaczenia, przemysł naftowy i gazowy, konstrukcyjny.

• Stal nierdzewna: (np. ASTM A182 F304/F316) - środowiska korozyjne, przetwórstwo żywności, farmaceutyka.

• Stal stopowa: (np. ASTM A182 F11/F22) - zastosowania w wysokich temperaturach i pod wysokim ciśnieniem (np. produkcja energii).

• Duplex i Super Duplex: (np. ASTM A182 F51/F55) - zastosowania morskie i przybrzeżne wymagające wysokiej wytrzymałości i odporności na korozję.

• Stopy niklu: (np. Inconel, Hastelloy) - ekstremalnie korozyjne lub wysokotemperaturowe środowiska.

Skład chemiczny specjalnego kołnierza ze stali nierdzewnej ASTM A182 F304L %

Właściwości mechaniczne specjalnego kołnierza ze stali nierdzewnej ASTM A182 F304L

Typowe rodzaje kołnierzy o specjalnych kształtach

1. Kołnierze owalne: Często stosowane tam, gdzie przestrzeń jest ograniczona w jednym kierunku (np. na korpusach zaworów, obudowach sprężarek lub w budowie statków). Zapewniają dobrą powierzchnię uszczelniającą przy mniejszej powierzchni niż okrągłe.

2. Kołnierze kwadratowe: Często stosowane w kanałach niskociśnieniowych, zbiornikach do uzdatniania wody i sprzęcie rolniczym. Są łatwiejsze w produkcji do połączeń kwadratowych lub prostokątnych i często używane z prostymi uszczelkami wyciętymi z materiału arkuszowego.

3. Kołnierze prostokątne: Bardzo powszechne w przenoszeniu materiałów (systemy odpylania), HVAC (ogrzewanie, wentylacja i klimatyzacja) oraz w przetwórstwie chemicznym, gdzie duże ilości powietrza lub materiałów są transportowane przez prostokątne kanały.

4. Kołnierze segmentowe lub typu "clamshell": Są to kołnierze wykonane z dwóch lub więcej części, które są przykręcane wokół istniejącej rury. Są używane do napraw, wzmocnień lub do mocowania odgałęzień do istniejącej linii bez cięcia rury (Hot Tapping).

5. Kołnierze przepływomierzowe ze specjalnymi króćcami pomiarowymi: Chociaż kołnierze przepływomierzowe są standardowym typem, "specjalne" wersje zawierają dodatkowe lub inaczej rozmieszczone otwory pomiarowe ciśnienia dla bardziej złożonych układów pomiaru przepływu.

6. Odkuwki niestandardowe: Każdy kołnierz zaprojektowany od podstaw zgodnie z konkretnym rysunkiem technicznym, zawierający unikalne rozstawy otworów na śruby, nietypowe długości piast lub specjalne stożki.

Zastosowanie
