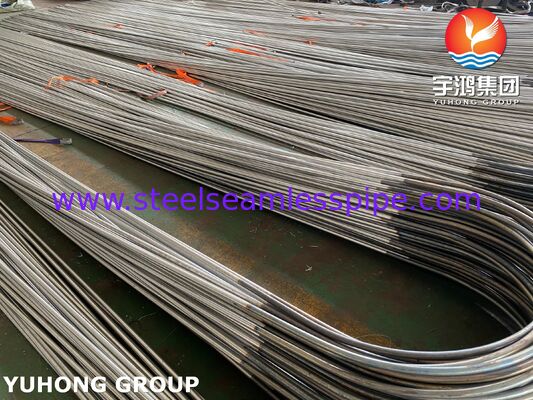

Rura wymiennika ciepła ze stali stopowej niklu w kształcie litery U Monel400 ASME SB163 N04400

Rura wymiennika ciepła ze stali stopowej niklu z gięciem U Monel 400 ASME SB163 N04400

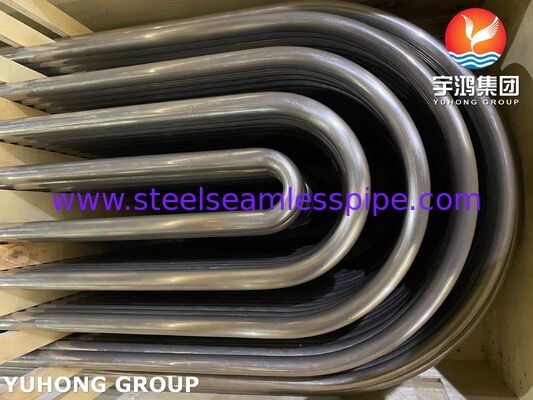

Rura z gięciem U Monel 400 to wysokowydajny produkt rurowy, specjalnie zaprojektowany do urządzeń wymiany ciepła. Łączy w sobie wyjątkowe właściwości stopu Monel 400 z funkcjonalnym kształtem "U" do zarządzania przepływem płynów, zmianami temperatury i korozją w wymagających środowiskach przemysłowych.

Rura z gięciem Usą szeroko stosowane w systemach wymienników ciepła:

• Gięcie "U" odbywa się w procesie obróbki na zimno.
• Gięcie "U" jest wykonywane do wymaganego promienia zgodnie z rysunkami klienta.
• Część gięta i sześciocalowe ramiona są odprężane przez ogrzewanie rezystancyjne.
• Gaz obojętny (Argon) jest przepuszczany przez rurę z wymaganą prędkością przepływu, aby uniknąć utleniania wewnętrznej powierzchni.
• Promień jest sprawdzany pod kątem średnicy zewnętrznej i ścieńczenia ścianki zgodnie z zalecanymi specyfikacjami.
• Właściwości fizyczne i mikrostruktura są sprawdzane w trzech różnych pozycjach.
• Inspekcja wizualna pod kątem falistości i pęknięć jest przeprowadzana za pomocą testu penetracji barwnikowej.
• Każda rura jest następnie poddawana próbie ciśnieniowej (hydrostatycznej) przy zalecanym ciśnieniu w celu sprawdzenia szczelności.
• Test z kulką bawełnianą jest przeprowadzany w celu sprawdzenia czystości wewnętrznej powierzchni rury.
• Następnie rury są trawione, suszone, znakowane i pakowane.
• Wszystkie procedury są ściśle przestrzegane zgodnie z TEMA "C" i ASTM A-688.

Wybór Monel 400 do rury z gięciem U jest strategiczną decyzją opartą na jego unikalnym połączeniu właściwości, szczególnie w środowiskach, w których standardowe stale nierdzewne zawiodłyby. Oto główne powody jego wyboru:

- Doskonała odporność na korozję w trudnych warunkach: Jest to główny powód wyboru Monel 400. Oferuje doskonałą odporność na:

- Płynącą wodę morską: Jest to materiał wybierany do inżynierii morskiej, budowy statków i platform przybrzeżnych, ponieważ jest odporny na korozję powodowaną przez słoną wodę.

- Warunki kwasowe: Wyjątkowo dobrze radzi sobie z kwasem fluorowodorowym, a także z kwasem siarkowym i solnym w warunkach redukcyjnych, co czyni go idealnym do urządzeń do przetwarzania chemicznego.

- Roztwory alkaliczne: Jest również odporny na korozję powodowaną przez substancje alkaliczne i roztwory soli.

- Doskonałe właściwości mechaniczne: Monel 400 utrzymuje wysoką wytrzymałość i udarność w szerokim zakresie temperatur, od kriogenicznych poniżej zera do około 500°C (1000°F). Ma również dobrą ciągliwość, co oznacza, że można go łatwo formować w złożone kształty, takie jak gięcie U, bez utraty integralności mechanicznej.

- Odporność na specyficzne rodzaje korozji: Jest wysoce odporny na pękanie korozyjne naprężeniowe i wżery, które są częstymi trybami awarii dla innych materiałów w środowiskach bogatych w chlorki, takich jak woda morska.

- Dobre właściwości termiczne: Stop ma dobrą przewodność cieplną i niski współczynnik rozszerzalności cieplnej. Jego współczynnik rozszerzalności cieplnej jest ściśle dopasowany do stali węglowej, co zmniejsza zmęczenie mechaniczne w miejscu połączenia rury z płytą płaszczyznową urządzenia.

- Przyjazna obróbka: Pomimo wysokiej wydajności, Monel 400 można spawać i obrabiać przy użyciu standardowych technik, co jest niezbędne do produkcji kształtu gięcia U i integracji go z większymi systemami.

- Specyfikacje klienta.



Niektóre z przeprowadzanych przez nas testów jakości obejmują:
