ASME VIII-1, API 661 Chłodnica powietrzna dla przemysłu rafineryjnego i energetycznego

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	Yuhong
Orzecznictwo:	ASME , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS
Numer modelu:	chłodnica powietrza

Zapłata:

Minimalne zamówienie:	1 zestaw
Cena:	1 - 1000000 USD
Szczegóły pakowania:	Paleta
Czas dostawy:	45 - 150 dni
Zasady płatności:	T/T, akredytywa
Możliwość Supply:	100 zestawów miesięcznie

Kontakt

Wszystkie produkty

Bezszwowa rura ze stali nierdzewnej (331)

Bezszwowa rura ze stali nierdzewnej (322)

Dwustronna rura ze stali nierdzewnej (134)

Dwustronna rura ze stali nierdzewnej (36)

Rurka igłowa (156)

Fin Tube (703)

Wymiennik ciepła (28)

Rura wymiennika ciepła (458)

Zestaw rur wymiennika ciepła (49)

Arkusz rurowy wymiennika ciepła (125)

wyłącznik wymiennika ciepła (39)

Klimatyzer (11)

Zbiornik ciśnieniowy (4)

Spawana rura ze stali nierdzewnej (61)

Spawana rura ze stali nierdzewnej (132)

Nikiel rur (273)

Rura ze stopu niklu (101)

Rura ze stopu miedzi (250)

Rura ze stali stopowej (210)

Rurka tytanowa (20)

Jasna rura wyżarzana (172)

Rura kotła (152)

okucie stalowe (860)

Kołnierz stalowy (659)

Inni (404)

Elementy okładzin (8)

Szczegółowy opis produktu

Podkreślić:

ASME VIII-1 chłodnik powietrza do rafinacji ropy naftowej

API 661 chłodnik powietrza dla sektora energetycznego

przemysłowy chłodziarz powietrza z certyfikatem ASME

ASME VIII‐1, API 661 Chłodzony powietrzem wymiennik ciepła do rafinerii ropy naftowej i przemysłu energetycznego

Yuhong Group Co., Ltd. jest wiodącym chińskim producentem urządzeń wymiany ciepła.2015, projektuje i produkuje chłodniki powietrza zgodnie z API 661 i sekcją VIII ASME Div. 1, a także dostarcza wymienniki ciepła, kondensatory, parowniki, reaktory i inne produkty do rafinacji ropy naftowej,przemysł petrochemiczny i energetyczny.

Opis produktu

Chłodziarz powietrza (Air Cooled Heat Exchanger ?? ACHE), zaprojektowany i wyprodukowany zgodnie z wymogami API 661 i sekcji VIII ASME,jest wydajnym urządzeniem do spalania i kondensacji płynów i gazów procesowych przy użyciu powietrza atmosferycznego jako medium chłodzącegoUrządzenia te są przeznaczone do pracy w ciężkich warunkach przemysłowych w zakładach rafinacji ropy naftowej, petrochemicznej, przetwórstwa gazu i energetyki cieplnej.

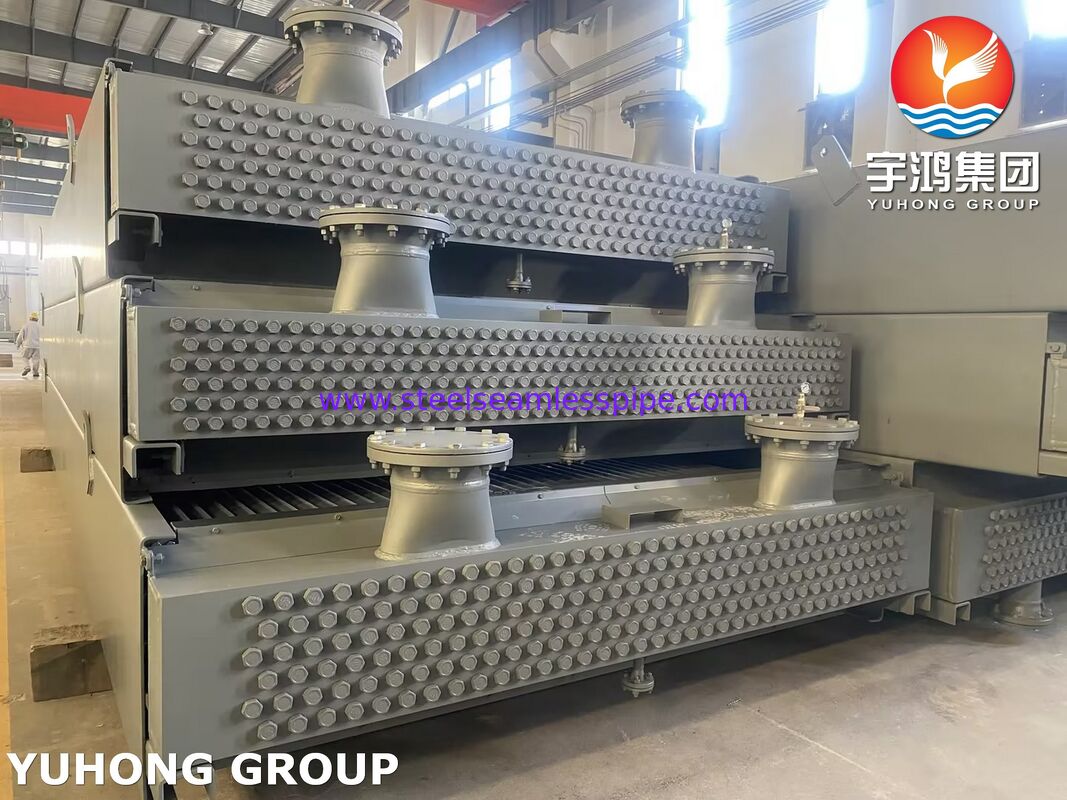

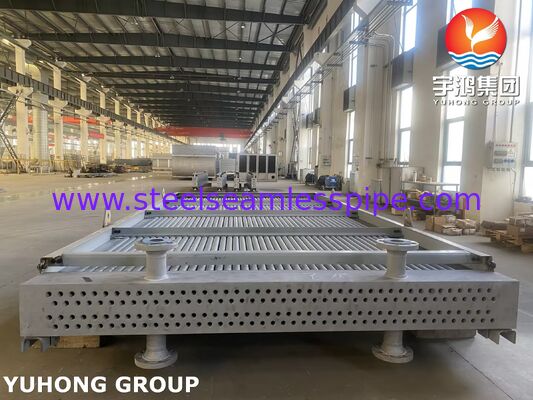

Konstrukcja chłodnika powietrza obejmuje następujące główne elementy:

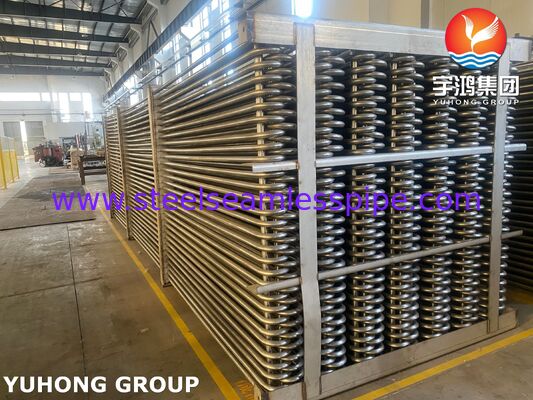

Zestaw rur- główny element wymiany ciepła.
Wentylatory osioweW przypadku, gdy nie jest to możliwe, należy wprowadzić dodatkowe środki.
Główki∆ dystrybucja środka procesowego przez rurki.
Ramy strukturalne
Łukwy

Specyfikacje techniczne

Parametry	Znaczenie / Opis
Kody projektowe	API 661 (7 wydanie, ISO 13706), sekcja VIII ASME Div. 1
Certyfikacja	Stempel ASME U
Rodzaj projektu	Wymuszony lub wywołany pobór
Rodzaj nagłówka	Rodzaj wtyczki, rodzaj wyjmowanej płyty osłonowej, rodzaj zbiornika
Materiał rury	ASME SA179, SA213-TP304/316L, SA789-S31803 (duplex)
Materiał płetwy	Aluminium (najczęściej stosowane), stal nierdzewna
Rodzaj płetwy	G wbudowany, zniszczony L wytrzaskany, owinięty
Materiał nagłówku	ASTM A516 Gr.60 / stal węglowa / stal nierdzewna
Zakres temperatury	do -40°C do +600°C
Maksymalne ciśnienie robocze	do 450 barów (w zależności od konstrukcji)
Układ wiązki rur	Horyzontalny (najczęściej) lub pionowy

Badania i kontrola jakości

Wszystkie chłodnie powietrza poddawane są serii badań zgodnie z sekcją VIII sekcja 1 ASME i API 661:

Rodzaj badania	Norma/Wymóg	Opis
Badanie hydrostatyczne	ASME VIII UG-99	Ciśnienie badawcze: 1,3 × ciśnienie projektowe, Ciśnienie utrzymywane przez co najmniej 4 godziny
Badanie pneumatyczne	ASME VIII UG-100	Ciśnienie badawcze: 1,1 × ciśnienie projektowe
Badanie wycieku	Badanie wycieku	Obowiązkowa kontrola wszystkich spawanych i śrutowanych złączy
Badanie drgań	API 661	Kontrola amplitudy drgań, ograniczenie nie większe niż 20% dopuszczalnej wartości API 661
Badanie hałasu	API 661 Załącznik E	Pomiar poziomu hałasu zgodnie ze standardową procedurą
Kontrola ze strony strony trzeciej	/Zobowiązane	Kontrola przeprowadzona przez niezależnego inspektora (na wniosek klienta)

Zapisz.Cała dokumentacja jakości (MTC) części ciśnieniowych jest dostarczana zgodnie z normą EN 10204 3.1

Zalety chłodnicy powietrza zgodnie z API 661 i ASME

Brak zużycia wody.W przeciwieństwie do systemów chłodzenia wodnym chłodnik powietrza nie wymaga stałego zaopatrzenia w wodę i nie stwarza ryzyka zanieczyszczenia wody przez środki procesowe.
Efektywność kosztowa.Brak kosztów oczyszczania wody i usuwania ścieków, zmniejszone koszty eksploatacji.
Bezpieczeństwo środowiska.Brak zrzutów zanieczyszczonej wody i minimalny wpływ na środowisko.
Wysoka niezawodność i trwałość.Konstrukcja zgodnie z API 661 zapewnia odporność na korozję, erozję i obciążenia drgające.
Elastyczność układu.Urządzenie może być zainstalowane zarówno na podłożu, jak i na stojakach rurowych.
Szeroki zakres materiałów.Formowanie stali węglowej z titanu i stopów dupleksowych, umożliwiające pracę z korozyjnymi i wysokotemperaturowymi mediami.

Cechy projektowe

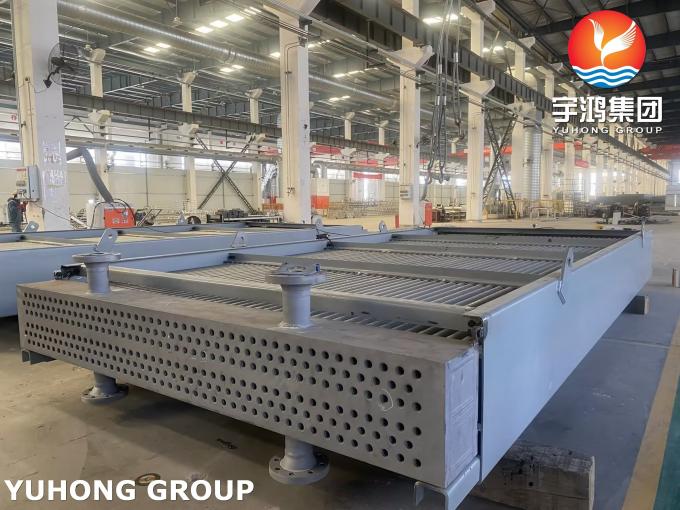

Wymagania dotyczące opracowania skrzynek nagłówkowych.Głowice chłodni powietrznych mają prostokątny przekrój, co utrudnia obliczenie minimalnej grubości ściany w porównaniu z cylindrycznymi naczyniami ciśnieniowymi.Grupa Yuhong wykonuje obliczenia nagłówków przy użyciu metody elementów skończonych (FEA) w celu potwierdzenia integralności strukturalnej, zgodnie z API 661 i ASME.

Główka Wydzielenie termiczne.Zgodnie z API 661, gdy różnica temperatur między sekcjami wejściowymi i wyjściowymi głowicy przekracza 110 °C (200 °F), w celu zrekompensowania deformacji termicznych stosuje się oddzielenie głowicy.

Kontrola przepływu powietrza.Regulowane żaluzje umożliwiają dostosowanie mocy chłodzącej do sezonowych zmian temperatury otoczenia.

Wnioski

Chłodniki powietrza grupy Yuhong zgodnie z API 661 i sekcją VIII ASME Div.1 są szeroko stosowane w następujących gałęziach przemysłu i procesach:

przemysł	Typowe zastosowanie
Rafinerie ropy naftowej	Chłodzenie strumieni węglowodorów, kondensacja produktów kolumnowych, chłodzenie nośników reaktora
Zakłady petrochemiczne	Chłodzenie produktów reakcji, kondensacja po reaktorze, chłodzenie kolumn destylacyjnych
Przetwarzanie gazu	Kondensacja płynów gazu ziemnego (NGL) i chłodzenie strumieni gazu
Elektrownie	Chłodzenie olejem turbinowym, chłodzenie olejem transformatora, chłodzenie pomocnicze
Przemysł chemiczny	Chłodzenie reaktorów chemicznych, kondensacja w procesach destylacji

Uwaga:W przypadku rafinerii ropy naftowej i zakładów petrochemicznych zgodność z API 661 jest obowiązkowym wymogiem dla większości międzynarodowych wykonawców EPC.

Rodzaje chłodziarek powietrza dostępne na zamówienie

Grupa Yuhong produkuje chłodniki powietrza w następujących konfiguracjach:

Wymuszony pobórWentylatory znajdują się poniżej wiązki rur. Zapewniają łatwy dostęp do wentylatorów do konserwacji. Zalecane do zastosowań o wysokiej temperaturze.
WykorzystanieWęgleci znajdują się nad zestawem rur. Zapewniają bardziej jednolite rozkład powietrza i zmniejsza recyklację gorącego powietrza. Najczęściej stosowane w rafinacji ropy naftowej.
Horyzontalny rury są rozmieszczone poziomo, przepływ powietrza jest prostopadły do rury.Kompaktowa konstrukcja i łatwość konserwacji (zestaw rur można łatwo usunąć do czyszczenia).
PionowaWykorzystywane w przypadku ograniczonej powierzchni podłogowej.
W kształcie litery V / ramy A√ przewody są rozmieszczone w kształcie litery V. Maksymalna powierzchnia wymiany ciepła w kompaktowej konstrukcji.
