Rury żebrowane ASTM A106 Gr.B z żebrami miedzianymi CU-T2 do chłodnic powietrznych

ASTM A106 Gr.B Embedded Finned Tubes with CU-T2 copper fins are engineered for high-efficiency air-cooled heat exchangers and industrial cooling systems requiring superior thermal conductivity and long-term operational reliabilityW procesie wytwarzania wbudowanej płetwy mechanicznie umieszcza się i blokuje taśmę z miedzianego płetwy w precyzyjnie obrobionym rowu na powierzchni rur z stali węglowej,tworzenie silnej powiązania podobnej do metalurgicznej, która zapewnia doskonałą wydajność w zakresie transferu ciepła i odporność na rozluźnianie płetwy w cyklu termicznym.

Łącząc mechaniczną wytrzymałość rur bezszwowych ze stali ASTM A106 klasy B z wyjątkową przewodnością cieplną płetw miedzianych CU-T2, te płetwne rury są szeroko stosowane w chłodnikach powietrza,chłodniki procesowe, chłodnie gazowe, chłodnie olejowe, chłodnie kompresorowe, zakłady wytwarzania energii, zakłady petrochemiczne i systemy odzysku ciepła HVAC.

• Wysoka wydajność przesyłu ciepła ze względu na wysoko przewodzące miedziane płetwy CU-T2.
• Doskonała wytrzymałość mechaniczna dostarczana przez rurę ze stali bezszwowej ASTM A106 Gr.B.
• Silne połączenie płetwy z rurą osiągnięte dzięki technologii wbudowanej płetwy.
• Wyższa odporność na wibracje i zmęczenie termiczne.
• Zmniejszona odporność termiczna po stronie powietrza.
• Zwiększona żywotność w zastosowaniach chłodzenia przemysłowego.
• Odpowiedni do systemów procesów wysokiego ciśnienia.
• Optymalizowany projekt do kompaktowej konstrukcji wymiennika ciepła.
• Obniżenie kosztów eksploatacji dzięki poprawie efektywności energetycznej.

Wbudowane rury z płetwami wytwarzane są poprzez obróbkę ciągłego śrubowego rowu na zewnętrznej powierzchni rury ASTM A106 Gr.B.Następnie miedziany pas płetwy CU-T2 jest mechanicznie zwinięty i ściśle osadzony w rowiePodstawowy materiał rury jest przemieszczany wokół korzenia płetwy, aby bezpiecznie zablokować płetwę na miejscu.

Ta metoda produkcji zapewnia:

• Wysoka siła przyczepności płetwy.
• Doskonały kontakt cieplny między płetwą a rurą.
• Jednolita geometria płetw.
• Niezawodne działanie w warunkach ciągłego cyklu termicznego.
• Zmniejszone ryzyko oddzielenia płetw w porównaniu z konwencjonalnymi rurami z płetwami rannymi.

Rurka bazowa (ASTM A106 Gr.B)

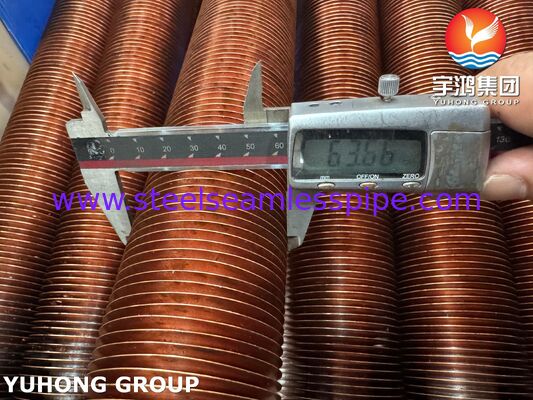

W zakresie średnicy zewnętrznej:

• 190,05 mm (3/4")
• 250,40 mm (1")
• 310,75 mm (1-1/4")
• 380,10 mm (1-1/2")
• 500,80 mm (2")
• 57.15 mm (2-1/4")
• 600,33 mm (2-3/8")
• 630,50 mm (2-1/2")

Gęstość ściany:

• 20,0 mm 8,0 mm

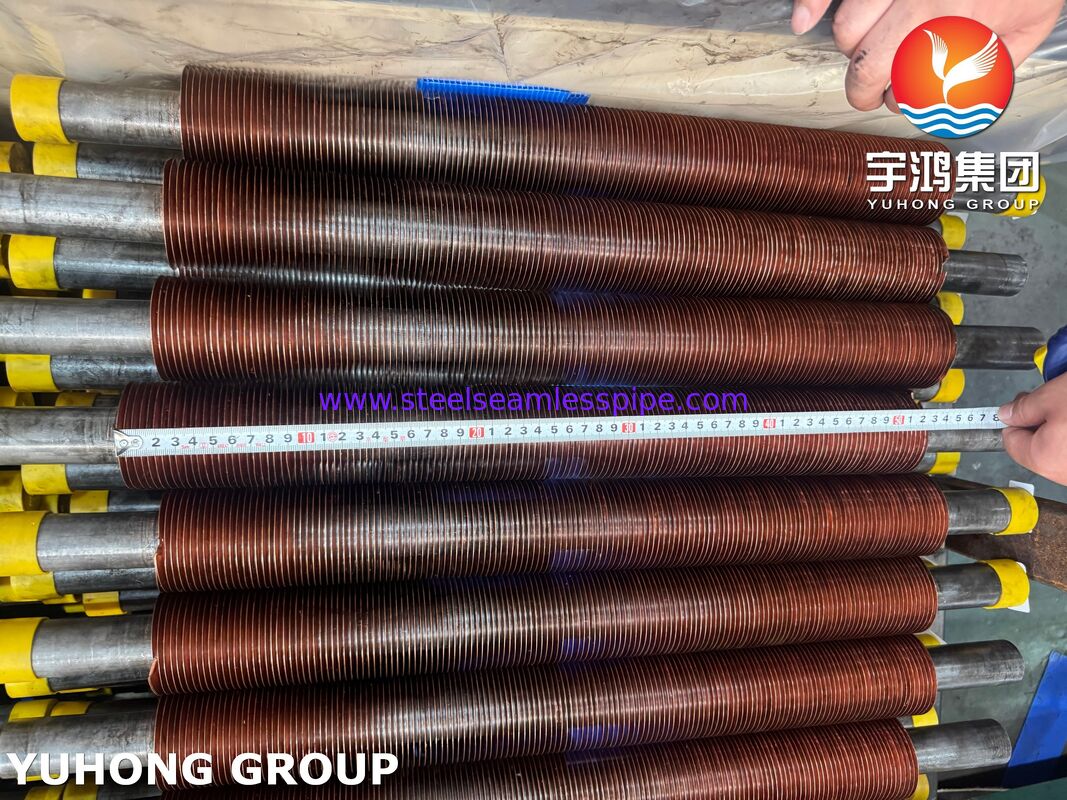

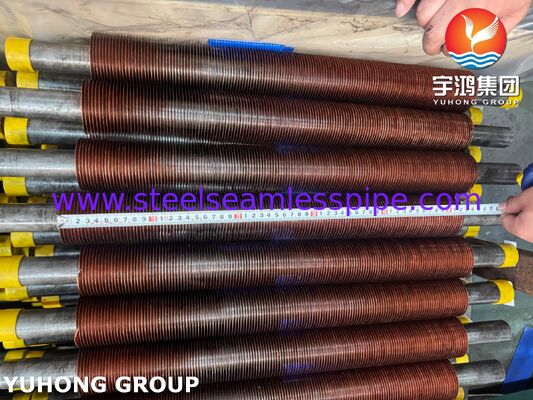

Długość rury:

• Do 18 000 mm

CU-T2 Płetwo miedziane

Wysokość płetwy:

• 8 mm ️ 16 mm

Gęstość płetwy:

• 00,30 mm ️ 0,60 mm

/Płetwo płetwy:

• 20,0 mm 5,0 mm

Gęstość płetw:

• 5 FPI 13 FPI

Wymiary można dostosować zgodnie z wymaganiami projektowania termicznego.

Materiał rury bazowej

Rurka z stali węglowej bez szwu ASTM A106 klasy B

Stosowane normy:

• ASTM A106
• ASME SA106

Typowe zastosowania:

• Wymienniki ciepła
• Chłodniki powietrza
• Rurociągi procesowe
• Sprzęt rafineryjny
• Systemy wytwarzania energii

Materiał płetwy

CU-T2 Miedź

Stosowane normy:

• ASTM B152
• GB/T 5231
• EN CW004A

Charakterystyka:

• Wysoka przewodność cieplna.
• Doskonała elastyczność
• Dobra odporność na korozję
• Wyższa zdolność kształtowania płetw

ASTM A106 klasa B

CU-T2 Materiał z miedzianych płetw

Rura ASTM A106 klasy B

CU-T2 Płetwo miedziane

Aby zapewnić stałą jakość i zgodność ze specyfikacjami projektu, każda partia wbudowanych rur z płetwami może podlegać następującym kontrolom:

Kontrola surowców

• Weryfikacja certyfikatu materiału
• Analiza składu chemicznego

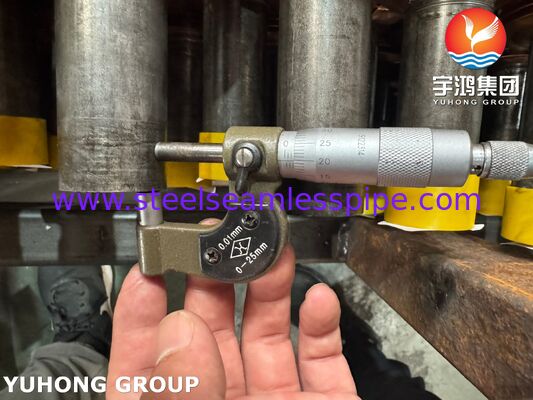

• Kontrola wymiarów
• Badanie jakości powierzchni

Kontrola produkcji

• Pomiar wysokości płetwy
• Weryfikacja wysokości płetwy

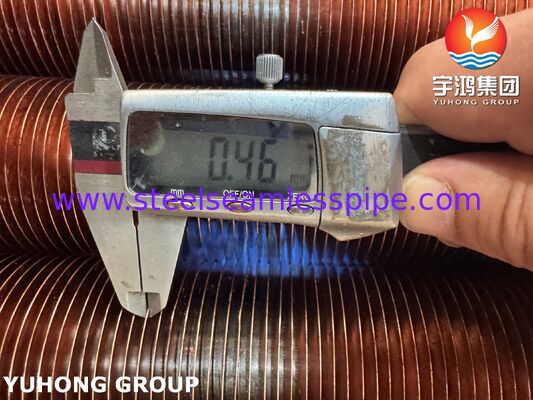

• Kontrola grubości płetwy
• Kontrola głębokości rowu
• Badanie integralności uzwojenia płetwy

Badania mechaniczne

• Badanie wytrzymałości wiązania płetwy
• Badanie spłaszczania
• Badanie rozciągania
• Badanie twardości

Badania nieniszczące

• Badanie ciśnienia hydrostatycznego
• Badanie prądu kręgowego
• Badanie ultradźwiękowe (UT)
• Badanie cząstek magnetycznych (jeżeli jest to wymagane)

Ostateczna inspekcja

• Kontrola wizualna
• Weryfikacja długości
• Kontrola prostoty
• Kontrola opakowania
• Dostępna kontrola ze strony trzeciej

ASTM A106 Gr.B Wbudowane rurki z płetwami miedzianymi CU-T2 są szeroko stosowane w:

• Wymienniki ciepła chłodzone powietrzem (ACHE)
• Zakłady petrochemiczne
• Rafinerie
• Instalacje przetwarzające gaz ziemny
• Elektrownie
• Systemy chłodzenia kompresorów
• Jednostki chłodzące olejem
• Chłodnie do procesów
• Systemy odzyskiwania ciepła odpadowego
• Sprzęt chłodzący przemysłowy

Połączenie stali węglowej ASTM A106 Gr.B z płetwami miedzianymi CU-T2 zapewnia idealną równowagę między wytrzymałością mechaniczną a wydajnością termiczną.Płetwy miedziane znacząco zwiększają powierzchnię zewnętrznego przeniesienia ciepła przy zachowaniu niskiej odporności cieplnej, umożliwiając wyższą wydajność chłodzenia i zmniejszenie ilości urządzeń.

W przypadku producentów chłodziarek powietrza poszukujących niezawodnych i opłacalnych rozwiązań w zakresie transferu ciepła,wbudowane rury miedziane pozostają jedną z najbardziej skutecznych opcji maksymalizacji wydajności termicznej przy jednoczesnym zapewnieniu długoterminowej stabilności eksploatacyjnej.
