ASTM A192 Węglowe płetwy z żółtych rury płetwy ze stali węglowej do wymiennika ciepła

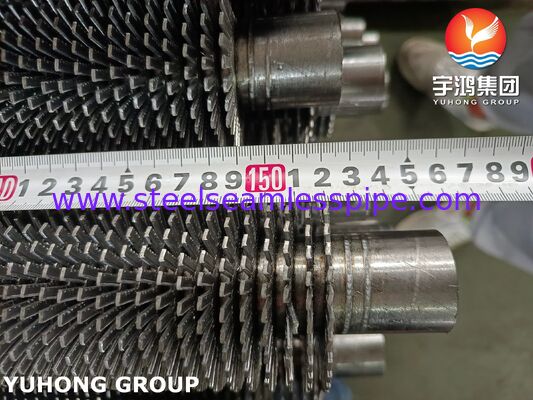

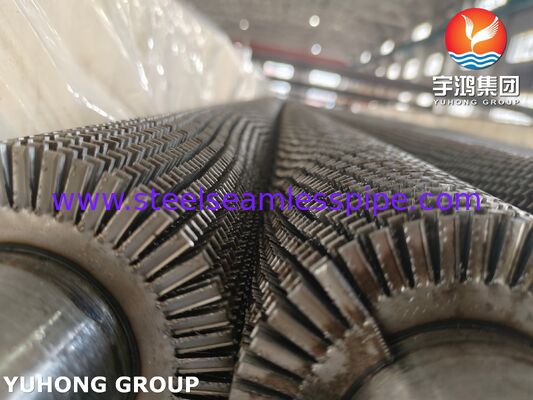

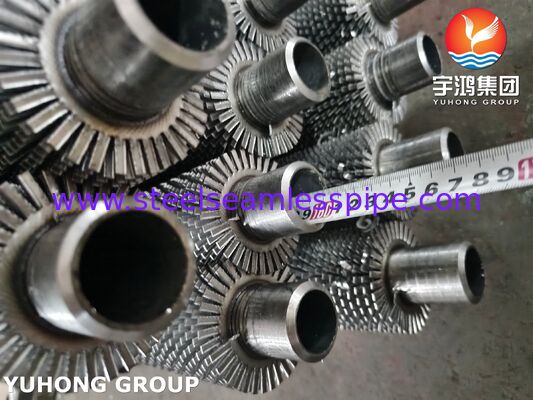

Ząbkowane rurki żebrowane (rura podstawowa ASTM A192 + żebra ze stali węglowej)

Wysokowydajne osadzone ząbkowane rurki żebrowane dla lepszego przenoszenia ciepła

Nasze ząbkowane rury żebrowane, wyposażone w wysokiej jakości bezszwową rurę bazową ze stali węglowej ASTM A192 z osadzonymi ząbkowanymi żebrami ze stali węglowej (CS), zapewniają doskonałą wydajność wymiany ciepła w wymagających zastosowaniach przemysłowych. Rury te zostały zaprojektowane z myślą o środowiskach wysokociśnieniowych, oferując doskonałe parametry termiczne, wytrzymałość mechaniczną i długoterminową niezawodność.

Jako doświadczony eksporter komponentów wymienników ciepła specjalizujemy się w produkcji i dostarczaniu najwyższej jakości ząbkowanych rur żebrowanych, które spełniają lub przekraczają międzynarodowe standardy. Nasze produkty pomagają klientom zoptymalizować efektywność energetyczną, zmniejszyć rozmiar sprzętu i obniżyć koszty operacyjne kotłów, wymienników ciepła i systemów chłodzonych powietrzem.

Specyfikacje materiałów produktu

Materiał rury podstawowej: ASTM A192 / ASME SA192 Rury kotłowe bez szwu ze stali węglowej Materiał żeberek: Stal węglowa (typowe gatunki: 08F, SPCC lub równoważna stal niskowęglowa zapewniająca optymalną odkształcalność i przewodność cieplną)

Skład chemiczny

Skład chemiczny rury podstawowej ASTM A192 (% wag.):

Materiał żebra ze stali węglowej Skład chemiczny (typowy dla 08F/SPCC): Stal niskowęglowa o zawartości C ≤ 0,08%, Mn 0,25-0,50%, P ≤ 0,035%, S ≤ 0,035%. Zapewnia to doskonałą plastyczność przy formowaniu ząbków i mocne wiązanie mechaniczne.

Struktura ząbkowanej rury żebrowanej i proces produkcyjny

W naszych ząbkowanych rurach żebrowanych zastosowano proces osadzania (typu G), zapewniający doskonałą siłę wiązania:

• Rura podstawowa: Wysokociśnieniowa bezszwowa rura ze stali węglowej ASTM A192 zapewnia integralność strukturalną rdzenia i odporność na ciśnienie.

• Żebra: Taśma ze stali węglowej jest ząbkowana (nacięcia w kształcie litery „U” lub „V”) w celu zwiększenia turbulencji powierzchni i przerwania warstw granicznych w celu lepszego konwekcyjnego przenoszenia ciepła.

• Proces osadzania: Rowek jest precyzyjnie wykonany w rurze podstawowej. Ząbkowany pasek płetwy jest nawijany w rowku i blokowany mechanicznie poprzez nawinięcie materiału rury z powrotem na podstawę płetwy. Tworzy to mocne, metalurgiczne wiązanie bez dodatkowych materiałów wypełniających, odporne na wibracje, cykle termiczne i wysokie temperatury (do ~400°C / 752°F).

Ta wbudowana konstrukcja zapewnia lepszą wydajność niż owinięte lub spawane alternatywy w zastosowaniach wymagających dużych naprężeń, minimalizując opór cieplny na styku żeberka.

Wymiary i tolerancje

Zachowujemy ścisłe tolerancje produkcyjne, aby zapewnić idealne dopasowanie do zespołów wymienników ciepła.

Typowe wymiary (konfigurowalne):

• Średnica rury podstawowej: 16 mm – 63 mm (typowa: 25–57 mm)

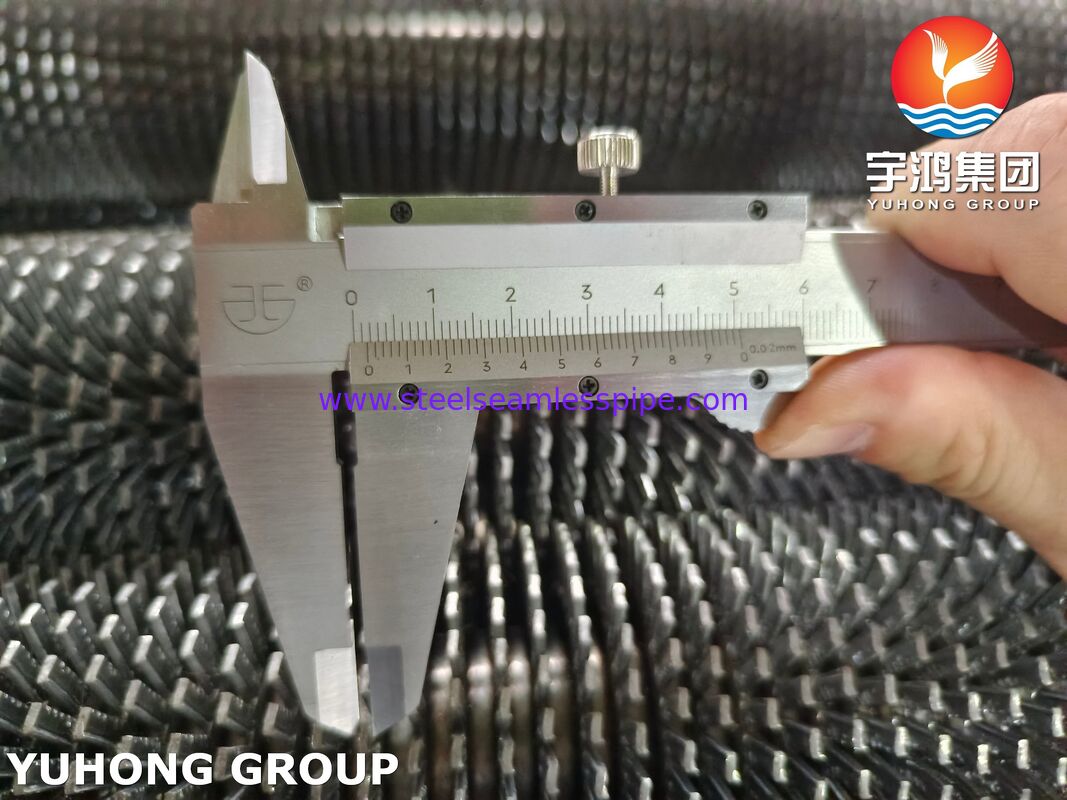

• Wysokość płetwy: 8 mm – 35 mm

• Grubość płetwy: 0,4 mm – 1,5 mm (ząbkowane)

• Rozstaw płetw: 3 – 333 płetw na metr (1-8 FPI)

• Długość rury: do 10-12 metrów lub w razie potrzeby

Tolerancje wymiarowe (zakresy standardowe):

• OD rury podstawowej: ±0,1 mm do ±0,2 mm

• Grubość ścianki: ±10% lub zgodnie z ASTM A192

• Wysokość płetwy: ±0,5 mm

• Skok płetwy: ± 1-2%

• Prostoliniowość: ≤ 1 mm na metr

Wszystkie rury przechodzą rygorystyczne kontrole jakości, w tym testy hydrostatyczne, weryfikację wymiarową i ocenę wytrzymałości wiązania.

Zalety wydajności

• Doskonałe przenoszenie ciepła: Ząbkowane żebra zwiększają efektywną powierzchnię i sprzyjają turbulencjom, poprawiając ogólny współczynnik przenikania ciepła o 20-30% lub więcej w porównaniu z litymi żebrami w zastosowaniach z przepływem gazu.

• Mocne wiązanie mechaniczne: Wbudowana konstrukcja wytrzymuje wysokie wibracje, rozszerzalność cieplną i cykliczne zmiany ciśnienia bez poluzowania żeber.

• Odporność na wysoką temperaturę i ciśnienie: Nadaje się do ciągłej pracy w wymagających warunkach kotła i przegrzewacza.

• Odporność na zanieczyszczenia i łatwość czyszczenia: Ząbkowana konstrukcja i proste ścieżki gazu zmniejszają osadzanie się w czystszych strumieniach gazu; łatwe w utrzymaniu.

• Opłacalność: konstrukcja ze stali węglowej równoważy wydajność i ekonomikę w środowiskach niekorozyjnych lub lekko korozyjnych.

• Kompaktowa konstrukcja: umożliwia stosowanie mniejszych wymienników ciepła o równoważnym obciążeniu, oszczędzając miejsce i koszty materiałów.

Szczegółowe pola aplikacji

Nasze ząbkowane rury żebrowane ASTM A192 są szeroko stosowane w różnych gałęziach przemysłu:

• Wytwarzanie energii: Ekonomizery, podgrzewacze powietrza, przegrzewacze i odzysk ciepła odpadowego w kotłach i elektrowniach.

• Przetwórstwo petrochemiczne i chemiczne: Wymienniki ciepła do ogrzewania/chłodzenia procesów, skraplacze i reboilery.

• Ropa i gaz: grzejniki opalane, wymienniki ciepła chłodzone powietrzem (ACHE) i zastosowania w rafineriach.

• HVAC i chłodnictwo: wielkoskalowe systemy uzdatniania powietrza i odzyskiwania ciepła.

• Kotły i spalarnie przemysłowe: Efektywna wymiana ciepła przy wytwarzaniu pary i chłodzeniu gazów spalinowych.

• Metalurgia i cement: Kotły na ciepło odpadowe i systemy suszenia.

Rury te doskonale nadają się do wymiany ciepła gaz-ciecz lub gaz-gaz, gdzie współczynnik przenikania ciepła po stronie gazu jest czynnikiem ograniczającym.

Dlaczego warto wybrać nas? Nasze zalety i wiedza

Dzięki wieloletniemu specjalistycznemu doświadczeniu w produkcji rur żebrowanych i eksporcie międzynarodowym wyróżniamy się:

• Zaawansowana produkcja: najnowocześniejsze wbudowane maszyny do użebrowania zapewniające stałą jakość i wąskie tolerancje.
• Specjalizacja materiałowa: Ścisłe zaopatrzenie w rury ASTM A192 i najwyższej jakości żebra CS, z dostarczonymi certyfikatami pełnego testu walcowniczego (MTC).
• Dostosowanie: Elastyczna produkcja dla niestandardowych rozmiarów, długości i konfiguracji żeberek dokładnie dopasowanych do Twoich rysunków.
• Zapewnienie jakości: procesy zgodne z ISO, opcje kontroli stron trzecich (SGS, BV itp.) i 100% identyfikowalność.
• Globalne doświadczenie eksportowe: udokumentowane doświadczenie w dostawach do Europy, Bliskiego Wschodu, Azji Południowo-Wschodniej i obu Ameryk. Rozumiemy warunki Incoterms, opakowania do transportu morskiego i wymagania dotyczące dokumentacji.
• Wsparcie techniczne: Nasi inżynierowie pomagają w obliczeniach termicznych, wyborze materiałów i doradzają w zakresie integracji w celu uzyskania optymalnej wydajności systemu.
• Niezawodne terminy realizacji i konkurencyjne ceny: Wydajna produkcja i bezpośrednie dostawy fabryczne zapewniają wartość bez utraty jakości.

Niezależnie od tego, czy potrzebujesz standardowych rur żebrowanych, czy też specjalnie zaprojektowanych ząbkowanych rur żebrowanych z podstawą A192 i lamelami CS, dostarczamy rozwiązania, które zwiększają wydajność i trwałość.

Skontaktuj się z nami już dziś, aby uzyskać szczegółowe oferty, arkusze danych technicznych lub próbki. Pozwól, aby nasza wiedza specjalistyczna w zakresie wysokowydajnych komponentów do wymiany ciepła wsparła Twój kolejny projekt.
