EN10216-2 P235GH TC1 Wstrzymanie ciepła Niestopniowe Węglowe Prężkowe Rury Węglowe

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	YUHONG
Orzecznictwo:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015
Numer modelu:	EN10216-2 P235GH TC1

Zapłata:

Minimalne zamówienie:	500kg
Cena:	negocjowalne
Szczegóły pakowania:	Sklejkowa skrzynka drewniana / żelazna skrzynka / pakiet z plastikową nasadką
Czas dostawy:	zależą od ilości
Zasady płatności:	L/C, T/T
Możliwość Supply:	1000 ton miesięcznie

Kontakt

Wszystkie produkty

Bezszwowa rura ze stali nierdzewnej (343)

Bezszwowa rura ze stali nierdzewnej (339)

Dwustronna rura ze stali nierdzewnej (134)

Dwustronna rura ze stali nierdzewnej (39)

Rurka igłowa (170)

Fin Tube (736)

Wymiennik ciepła (35)

Rura wymiennika ciepła (474)

Zestaw rur wymiennika ciepła (53)

Arkusz rurowy wymiennika ciepła (128)

wyłącznik wymiennika ciepła (39)

Klimatyzer (14)

Zbiornik ciśnieniowy (4)

Spawana rura ze stali nierdzewnej (61)

Spawana rura ze stali nierdzewnej (134)

Nikiel rur (276)

Rura ze stopu niklu (105)

Rura ze stopu miedzi (258)

Rura ze stali stopowej (219)

Rurka tytanowa (21)

Jasna rura wyżarzana (173)

Rura kotła (155)

okucie stalowe (874)

Kołnierz stalowy (673)

Inni (409)

Elementy okładzin (9)

Szczegółowy opis produktu

Nazwa produktu:	Rurka U ze stali węglowej	Specyfikacja:	EN10216-2
Tworzywo:	p235gh	Typ:	UGIĘCIE
Test:	ET, UT, HT, PT	Skończyć:	Wykończenie na zimno
Rozmiar:	Dostosowane
Podkreślić:	P235GH rurka w układzie U ze stali węglowej , Rurka stalowa ciśnieniowo odporna na ciepło , EN10216-2 Rurka wymiennika ciepła

Towary marki YUHONG zostały już wyeksportowane do ponad 85 krajów. Dzięki ponad 35-letniemu doświadczeniu dzięki ścisłej polityce kontroli jakości, doskonałej obsłudze sprzedaży i terminowej dostawie. YUHONG zdobywał coraz więcej nowych klientów i coraz więcej powtarzających się zamówień od starych klientów. Zdaniem YUHONG People: Jakość jest najważniejsza!

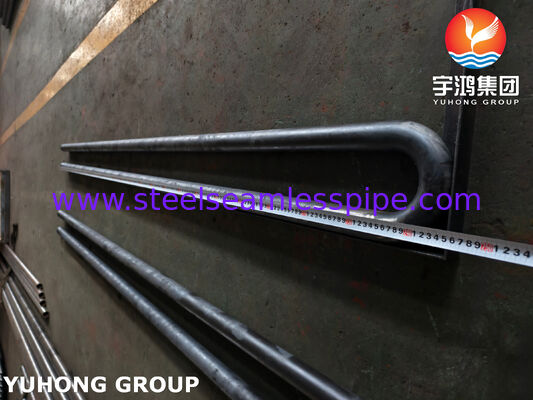

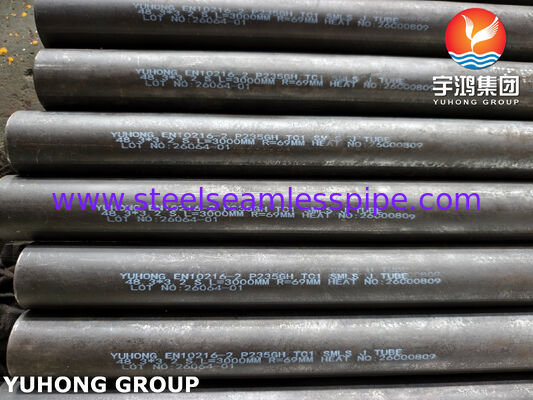

EN10216-2 P235GH TC1 Odporna na ciepło, niestopowa rura U ze stali węglowej ciśnieniowej

Rurka U-rurka EN10216-2 P235GH TC1 odporna na ciepło, niestopowa, ciśnieniowa rura ze stali węglowej jest produktem z bezszwowej rury stalowej, wyprodukowanym zgodnie z normą europejską EN 10216-2 —Rury stalowe bez szwu do zastosowań ciśnieniowych – Techniczne warunki dostawy – Część 2: Rury ze stali niestopowej i stopowej o określonych właściwościach w podwyższonych temperaturach. Wykonany jest z żaroodpornej stali niestopowej P235GH (Europejski numer stali 1.0345), specjalnie zaprojektowane do zastosowań przenoszących ciśnienie, takich jakkotły parowe, zbiorniki ciśnieniowe, wymienniki ciepła i systemy rurociągów wysokotemperaturowych.

W oznaczeniu materiału „P” oznacza przeznaczenie ciśnieniowe, „235” oznacza minimalną granicę plastyczności 235 MPa, gdy grubość ścianki wynosi 16 mm lub mniej, adrugie „GH” oznacza określone właściwości w podwyższonej temperaturze. TC1 oznaczaKategoria testu 1, co oznacza, że materiał został poddanyspecjalne badania nieniszczące(jak na przykładbadania ultradźwiękowe, badania rentgenowskie i oględziny) podczas produkcji, aby zapewnić jego przydatność do zastosowań w zbiornikach ciśnieniowych. Produkt jest uformowany wZagięcie w kształcie litery Ukonfiguracja poprzez gięcie rur. TOdpowiedni zakres temperatur wynosi w przybliżeniu200°C do 400°C, zmaksymalnie około 450°C. Konfiguracja U-rurki skutecznie kompensuje naprężenia związane z rozszerzalnością cieplną, dzięki czemu jest szczególnie odpowiednia do płaszczowo-rurowych wymienników ciepła i innych zastosowań wymagających kompensacji przemieszczenia termicznego.

1. Właściwości chemiczne i mechaniczne

EN10216-2 P235GH TC1 Skład chemiczny (%)
C	Si	Mn	P	S	Pon	Ni	Kr	Cu	Inni
≤0,16	≤0,35	≤1,20	≤0,025	≤0,01	≤0,08	≤0,30	≤0,30	≤0,30	Al ≤0,02 Ti ≤0,04 Nb ≤0,02 V ≤0,02

*Cr+Cu+Mo+Ni ≤0,70

Właściwości mechaniczne

Właściwości rozciągające w temperaturze pokojowej						Właściwości udarowe
Górna granica plastyczności lub siła dowodowa R_eHlub R_p0.2dla grubości ścianki T min.			Wytrzymałość na rozciąganie R_M	Wydłużenie Min. [%]		Minimalna średnia pochłonięta energia KV₂[J] w temperaturze [℃]
T ≤ 16	16 ＜ T ≤ 40	40 ＜ T ≤ 60	MPa	I	T	l		T
MPa	MPa	MPa				0	-10	0
235	225	215	360 – 500	25	23	40 w	28 d	27 w

2. Kluczowe zalety

Materiał ten został specjalnie zaprojektowany do pracy w wysokich temperaturach, zachowując stabilne właściwości mechaniczne w zakresie temperatur od 200°C do 400°C.

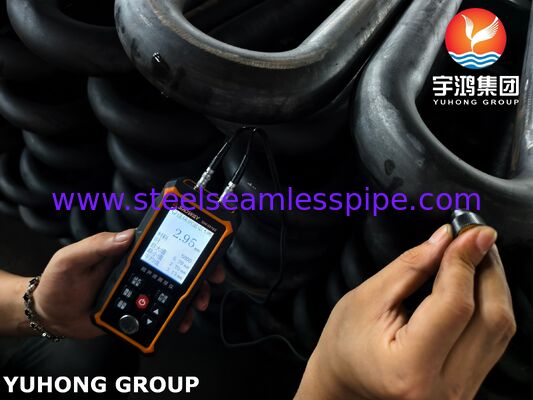

TC1 (kategoria badania 1) oznacza, że produkt przeszedł rygorystyczne badania nieniszczące określone podczas procesu produkcyjnego.
Materiał wykazuje również dobrą odporność na zmęczenie cieplne, umożliwiając stabilną, długoterminową pracę w warunkach wahań temperatury.

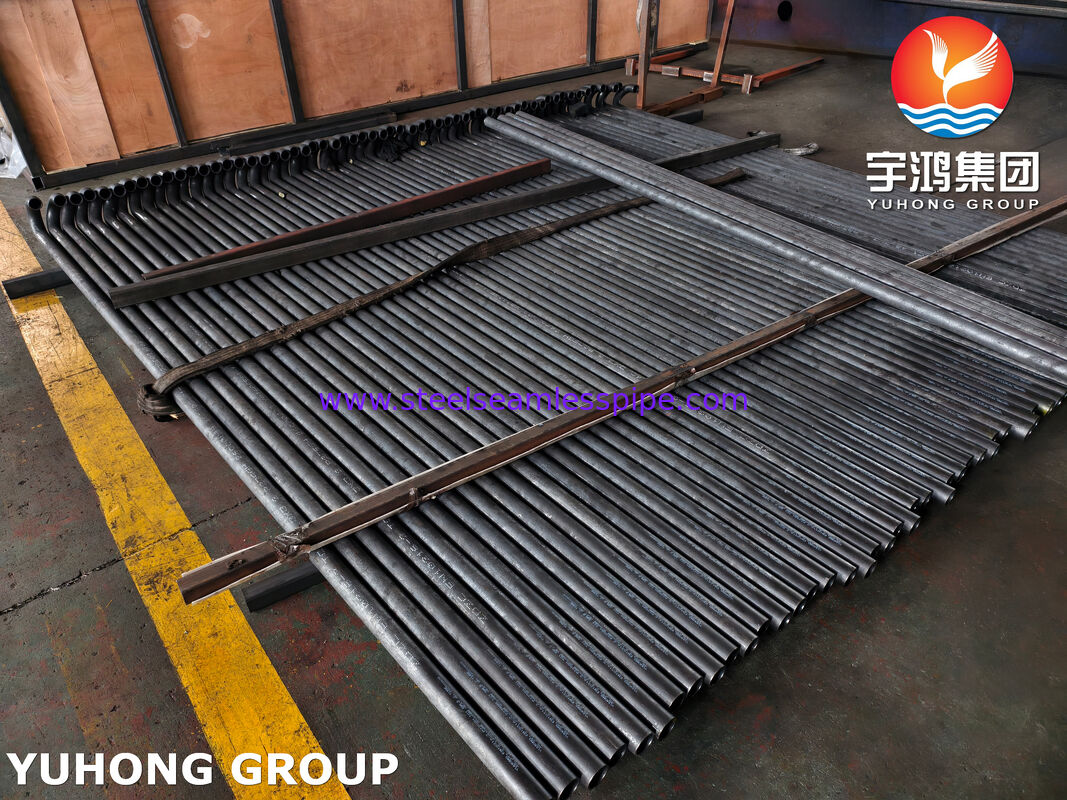

Produkt jest już uformowany w konfigurację zginania w kształcie litery U, co wykazuje doskonałą podatność na zginanie na zimno, aby spełnić wymagania zginania wiązek rur wymienników ciepła.

3. Tolerancja

Tolerancje średnicy zewnętrznej i grubości ścianki

Średnica zewnętrzna D [mm]	Tolerancje włączone D	Tolerancje T dla stosunku T/D
		≤0,025	>0,025 ≤0,050	> 0,050 ≤0,10	>0,10
D ≤ 219,1	±1% lub ±0,5 mm, w zależności od tego, która wartość jest większa	±12,5% lub ±0,4 mm, w zależności od tego, która wartość jest większa
D > 219,1		±20%	±15%	±12,5%	±10%*

Tolerancje średnicy wewnętrznej i grubości ścianki

Tolerancje średnicy wewnętrznej		Tolerancje T dla stosunku T/D
D	D_min	≤0,03	>0,03 ≤0,06	>0,06 ≤0,12	>0,12
±1% lub ±2 mm, w zależności od tego, która wartość jest większa	0 – +2% lub 0 – +4 mm, w zależności od tego, która wartość jest większa	±20%	±15%	±12,5%	±10%*

Tolerancje średnicy zewnętrznej i minimalnej grubości ścianki

Średnica zewnętrzna D [mm]	Tolerancje włączone D	Tolerancje na T_mindla T_minStosunek /D
		≤0,02	>0,02 ≤0,04	>0,04 ≤0,09	>0.09
D ≤ 219,1	±1% lub ±0,5 mm, w zależności od tego, która wartość jest większa	0 – +28% lub 0 – 0,8 mm, w zależności od tego, która wartość jest większa
D > 219,1		0 – +50%	0 – +35%	0 – +28%	0 – +22%*

Tolerancje średnicy wewnętrznej i minimalnej grubości ścianki

Tolerancje średnicy wewnętrznej		Tolerancje na T_mindla T_minStosunek /D
D	D_min	≤0,05	>0,05 ≤0,1	>0,1
±1% lub ±2 mm, w zależności od tego, która wartość jest większa	0 – +2% lub 0 – +4 mm, w zależności od tego, która wartość jest większa	0 – +50%	0 – +28%	0 – +22%*

*Dla średnic zewnętrznych D ≥ 355,6 mm dopuszczalne jest miejscowe przekroczenie górnej grubości ścianki o dalsze 5% grubości ścianki T.

Tolerancje średnicy zewnętrznej i grubości ścianki dla rur zamawianych wykańczanych na zimno

Tolerancja na D	Tolerancja dla T
±0,5% lub ±0,3 mm, w zależności od tego, która wartość jest większa	±10% lub ±0,2 mm, w zależności od tego, która wartość jest większa

4. Kluczowe zastosowania

Zbiorniki ciśnieniowe i wymienniki ciepła:Wymienniki ciepła płaszczowo-rurowe,skraplacze,Grzejniki,Zbiorniki magazynowe i zbiorniki kuliste,Separatory
Wytwarzanie energii:Kotły parowe,przegrzewacze,podgrzewacze,Ekonomizery,Podgrzewacze powietrza
Petrochemia i chemia:Jednostki rafinacyjne,kolumny destylacyjne,reaktory,Systemy rurociągów procesowych
Inne branże:Nawóz,Przetwórstwo spożywcze,Farmaceutyczny,Okrętownictwo
