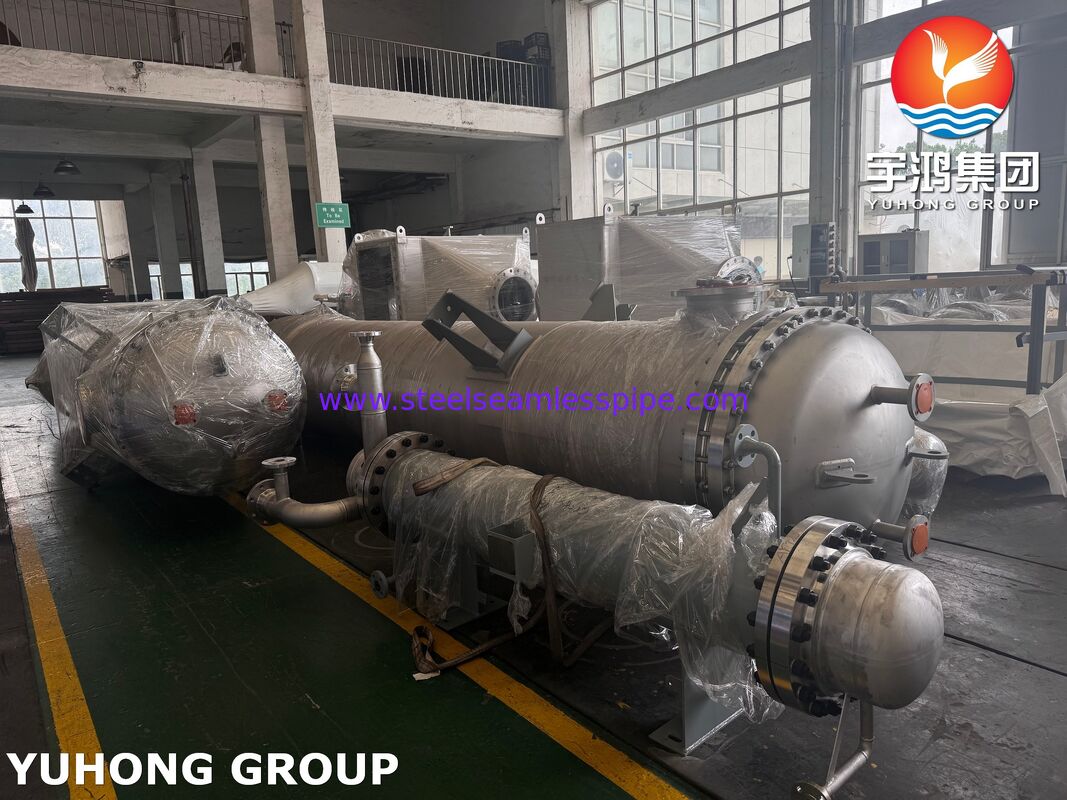

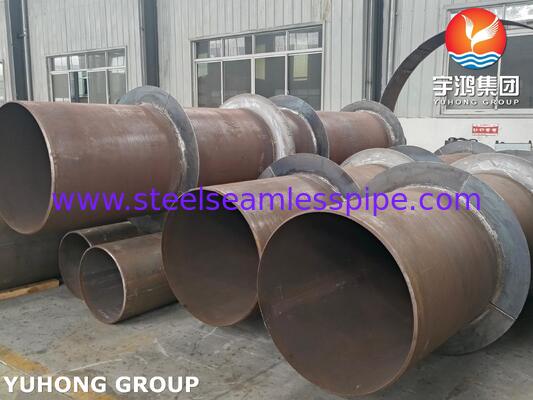

ASME SB516 Wymiennik ciepła w muszli i rurze Monel400 Kondensator z pokrytą obróbką dla wieży atmosferycznej

ASME SB516 Płaszczowo-rurowy wymiennik ciepła Monel400 Skraplacz platerowany do wieży atmosferycznej

To urządzenie przemysłowe to wytrzymały płaszczowo-rurowy wymiennik ciepła, zaprojektowany i wyprodukowany w ścisłej zgodności z przepisami dotyczącymi zbiorników ciśnieniowych ASME. Ten zespołowy wymiennik ciepła, specjalnie zaprojektowany jako atmosferyczny wieżowy skraplacz OVHD, jest zbudowany dla górnych pętli skraplających kolumn destylacji atmosferycznej w rafineriach ropy naftowej i zakładach frakcjonowania petrochemicznego. Zarządza ciężkimi oparami węglowodorów zawierającymi wysokie stężenia chlorków, lotnych kwasów organicznych i związków siarki, zachowując pełną integralność strukturalną i wydajność cieplną w trudnych warunkach przetwarzania.

Podstawowe komponenty i specyfikacje materiałów

Tabela dysz:

1. N1 (wieża wlotowa bankomatu OVHD):12"-150# WN-RF, SCH.40+CL, ANSI B16.5

2. N2 (wylotowa wieża bankomatowa OVHD):10"-150# WN-RF, SCH.40, ANSI B16.5

3. N3 / N4 (wlot i wylot wody chłodzącej):5"-150# / 8"-150# WN-RF, SCH.60, ANSI B16.5

4. N5 / N6 / N7 / N8 / N10 / N11 (otwory wentylacyjne i spustowe):1" NPT 6000# z solidnymi zatyczkami sześciokątnymi ASME

Podstawowe zalety technologii i produkcji

• Bariera antykorozyjna ASME Monel 400:Cała ścieżka płynu procesowego – łącznie ze wszystkimi rurami, arkuszami rur i wykładzinami kanałów 1083 – jest zbudowana z Monel 400, co eliminuje pękanie korozyjne naprężeniowe (SCC) wywołane chlorkami i wżery w gazie kwaśnym.

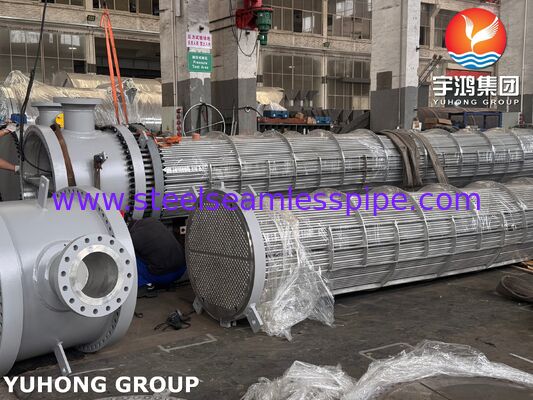

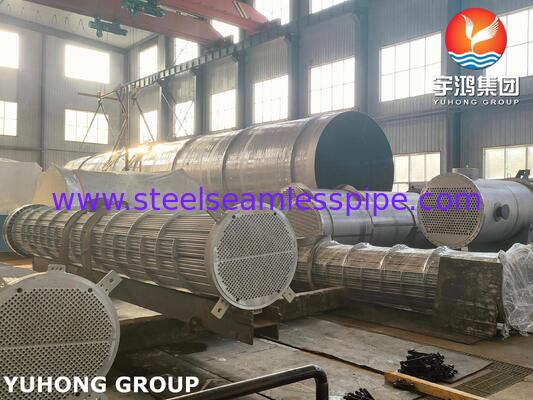

• Precyzyjne rozszerzanie rury głębokości:Rury mocuje się do arkuszy rur o średnicy 1170 mm przy użyciu znormalizowanego procesu zwiększania wytrzymałości z kontrolowanym momentem obrotowym (Set Expanding of Tube), zapewniając połączenia o zerowej nieszczelności pod cyklicznymi naprężeniami termicznymi.

• Ochrona wlotu pary o podwójnym działaniu:Główny wlot pary (N1) składa się z wewnętrznej płyty uderzeniowej i kryzy, które rozpraszają napływające strumienie gazu o dużej prędkości, chroniąc wiązkę rur przed wibracjami mechanicznymi i lokalną erozją.

• Osłona zewnętrzna ocynkowana ogniowo:Wszystkie nie utrzymujące ciśnienia zewnętrzne konstrukcje ze stali węglowej poddawane są całkowitemu cynkowaniu ogniowemu, aby zapewnić wytrzymałą ochronę przed korozją atmosferyczną.

Międzynarodowa logistyka i wsparcie na miejscu projektu

• Zintegrowane siodło do olinowania i transportu:Zbudowany z wytrzymałych siodeł konstrukcyjnych (podpory, SA-516 M gr. 70) i ​​dwupunktowych uchwytów do podnoszenia zaprojektowanych tak, aby bezpiecznie przenosić siły przeciążenia podczas międzynarodowego transportu oceanicznego, ciężkiego transportu i podnoszenia dźwigów polowych.

• Oczyszczanie azotem i konserwacja kołnierza:Wszystkie otwory kołnierzowe ANSI B16.5 są przed wysyłką zamykane ciężkimi stalowymi zaślepkami lub zatyczkami handlowymi, a wewnętrzne komory są pod ciśnieniem azotu, aby zapobiec przedostawaniu się wilgoci podczas transportu morskiego i długotrwałego przechowywania.

• Identyfikowalna dokumentacja inżynierska:Do każdego urządzenia dołączona jest pełna broszura z danymi technicznymi, zawierająca raporty z testów materiałów (MTR zgodnie z ASME sekcja II), specyfikacje procedur spawania (WPS/PQR), zapisy NDT i dokładne rysunki referencyjne (E1-9331, E1-9332 i E2-0996), aby umożliwić bezproblemową integrację w terenie przez inżynierów zajmujących się projektem wymienników ciepła.
