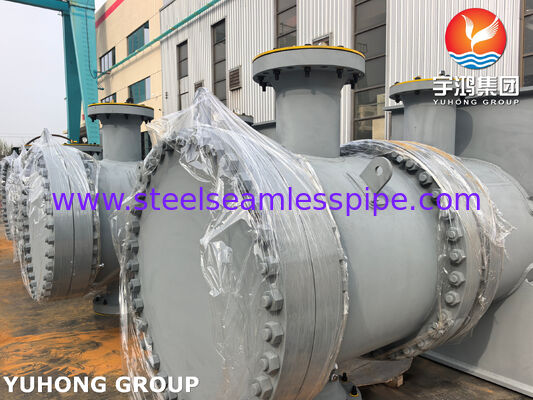

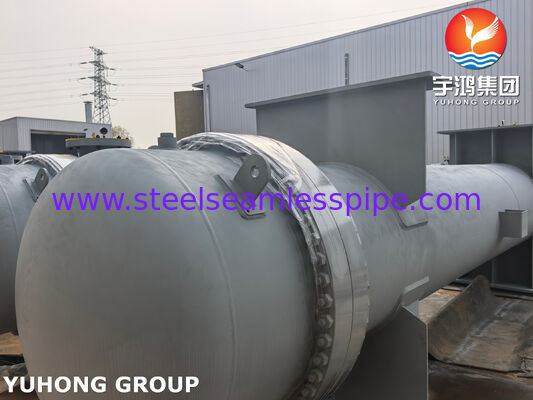

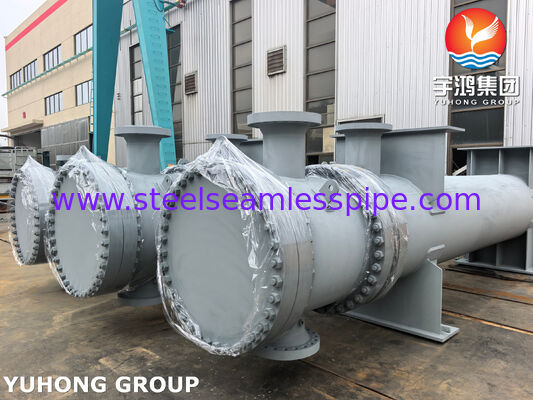

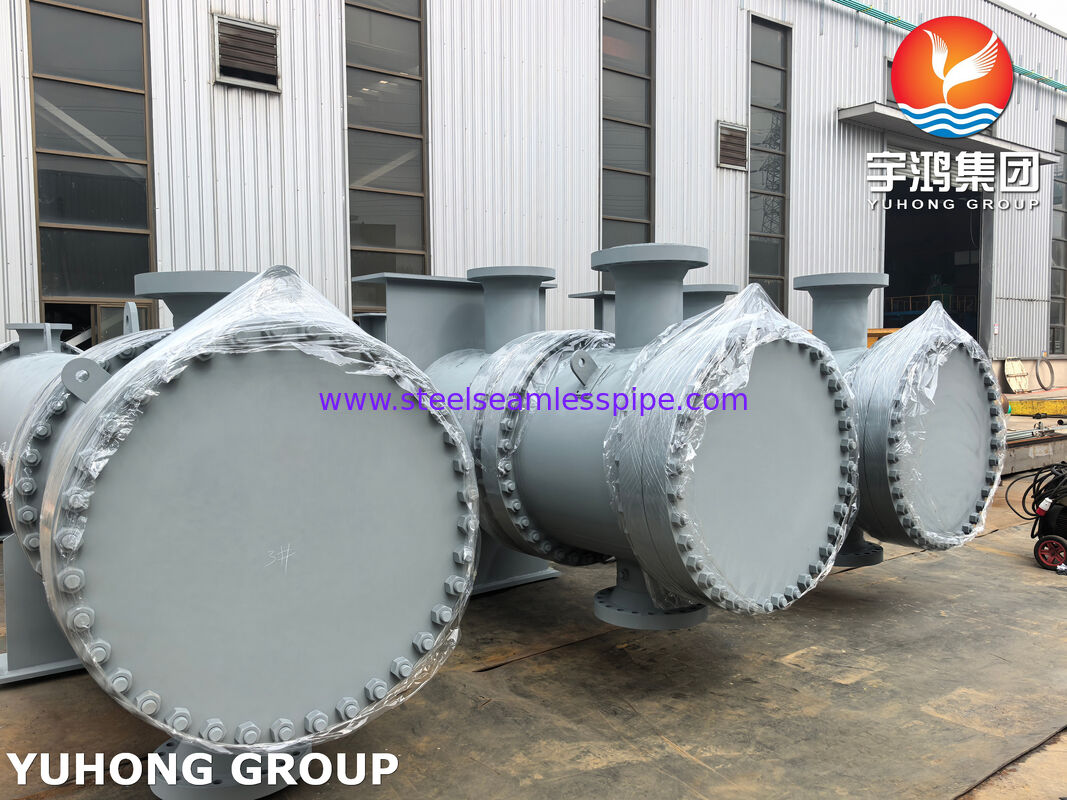

TEMA Shell And Tube Heat Exchanger ASME, NBR Certyfikowany dla chłodnicy między

TEMA Płaszczowo-rurowy wymiennik ciepła ASME, NBR z certyfikatem dla chłodnicy międzystopniowej

1.Przegląd
To urządzenie to wysokowydajny intercooler płaszczowo-rurowy zaprojektowany i wyprodukowany w ścisłej zgodności ze standardami TEMA (Stowarzyszenie Producentów Wymienników Rurowych). Stosowany jest przede wszystkim w wielostopniowych układach sprężarek (takich jak sprężarki powietrza lub sprężarki gazu procesowego) do chłodzenia gazów pomiędzy etapami sprężania, maksymalizując w ten sposób wydajność objętościową i minimalizując zużycie energii.

Dzięki podwójnej certyfikacji ASME (Amerykańskie Stowarzyszenie Inżynierów Mechaników) i NBR/NR-13 (Brazylijskie Normy Krajowe) ten wymiennik ciepła spełnia najwyższe międzynarodowe standardy bezpieczeństwa i jakości, dzięki czemu jest w pełni zgodny z wymogami stosowania zarówno na rynkach światowych, jak i w rygorystycznych brazylijskich zakładach przemysłowych.

2.Kody projektowe i certyfikaty
Konstrukcja termiczna i mechaniczna: TEMA klasa R, C lub B (zoptymalizowana w oparciu o medium procesowe i intensywność).

Kod zbiornika ciśnieniowego: ASME sekcja VIII, dział 1 (z oficjalnym certyfikatem U Stamp).

Zgodność brazylijska: Pełna zgodność z NR-13 i odpowiednimi normami NBR, w tym lokalnymi obliczeniami mechanicznymi, walidacją testu wodnego i wymogami tabliczki znamionowej.

Kwalifikacje spawalnicze: ASME sekcja IX i AWS.

3.Cechy konstrukcyjne i kluczowe zalety
Zoptymalizowane konfiguracje TEMA: * Dostępne w wersjach ze stałymi arkuszami rur (np. AEL, BEM) zapewniającymi kompaktowe wymiary i opłacalność.

Dostępne w wersjach z wymiennym pakietem / pływającą głowicą (np. AES, AET), aby ułatwić łatwe czyszczenie mechaniczne i kontrolę w przypadku płynów zanieczyszczających.

Wiązki rur o wysokiej wydajności: wyposażone w rury bez szwu o wysokiej przewodności cieplnej. Można zintegrować opcjonalne rury o niskim żebrowaniu lub rury faliste, aby znacznie poprawić współczynnik przenikania ciepła po stronie gazu.

Niezawodne uszczelnienie i odporność na korozję: Rury są łączone z arkuszami rur poprzez zgrzewanie wytrzymałościowe i rozszerzanie, całkowicie eliminując ryzyko zanieczyszczenia krzyżowego pomiędzy gazem i wodą chłodzącą.

Zintegrowana separacja wilgoci: Jako chłodnica międzystopniowa zbiornik posiada strategicznie rozmieszczone przegrody i dedykowane wyloty spustowe kondensatu, które skutecznie wychwytują i usuwają wilgoć wytrąconą podczas procesu chłodzenia gazu.

4. Zapewnienie jakości i dokumentacja (książka danych)
Po dostawie zostanie dostarczona obszerna Księga danych dotyczących zapewnienia jakości, zawierająca:

Formularz ASME U-1 (raport danych producenta dotyczący zbiorników ciśnieniowych).

Certyfikat zgodności NR-13 / NBR podpisany przez zarejestrowanego brazylijskiego prawniczego domniemanego profesjonalistę (PH - Profissional Habilitado).

Raporty z testów materiałowych (MTR) dla wszystkich części utrzymujących ciśnienie.

Specyfikacje Procedury Spawania (WPS), Zapisy Kwalifikacji Procedury (PQR) i Kwalifikacje Spawacza (WPQ).

Raporty NDT (radiograficzne, ultradźwiękowe, penetracyjne) i certyfikaty badań hydrostatycznych.
