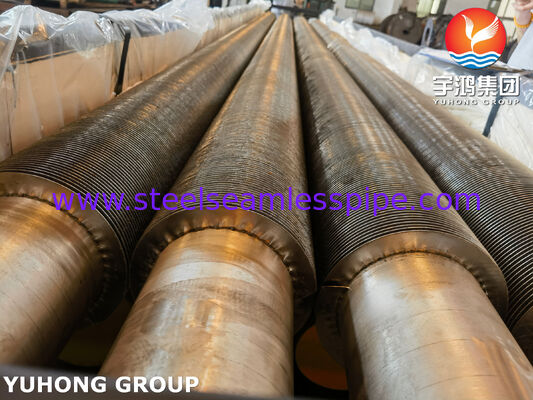

Wysoko częstotliwościowe spawane rury z płetwami do odzyskiwania ciepła odpadowego
Pozostałe, o masie przekraczającej 10 kgASTM A269 TP321 stal nierdzewnasą zaawansowanymi komponentami do przenoszenia ciepła zaprojektowanymi do wymagającychsystemy odzyskiwania ciepła odpadowego, kotły przemysłowe, grzejniki, wymienniki ciepła z gazów spalinowych oraz energooszczędne urządzenia odzysku cieplnego.
Wykorzystując technologię spawania o wysokiej częstotliwości, płetwy są nieprzerwanie spawane na powierzchni rur, tworząc silne połączenie metalurgiczne o doskonałej wydajności przesyłu ciepła,stabilność mechaniczna, odporność na wibracje i cykle termiczne.
ASTM A269 TP321 to stal nierdzewna austenitowa z titanu, która zapewnia wyższą odporność na korozję międzyziarnistą po wysokiej temperaturze.Dzięki temu wysokiej częstotliwości spawane rury z płetwami TP321 są szczególnie odpowiednie do zastosowań obejmujących:wysokie temperatury, korozyjne gazy dymne i długotrwała ciągła eksploatacja.
W porównaniu z konwencjonalnymi rurami z płetwami zwojowymi, wysokiej częstotliwości spawane rury z płetwami oferują wyższą wytrzymałość przymocowania płetwy, lepszą wydajność termiczną i wydłużoną żywotność,W związku z tymzastosowania przemysłowe w zakresie odzyskiwania ciepła odpadów i wymienników ciepła.
Główne cechy ASTM A269 TP321 Wysoko częstotliwości spawane rury z płetwami
1. Wysoko wytrzymałe spawanie płetwami
Proces spawania wysokiej częstotliwości tworzy trwałe połączenie między płetwą a rurą bazową, minimalizując opór termiczny i zapobiegając rozluźnianiu płetwy w wyniku drgań lub rozszerzenia termicznego.
2Doskonała wydajność w wysokich temperaturach
Stal nierdzewna TP321 utrzymuje dobrą wytrzymałość mechaniczną i odporność na utlenianie w podwyższonych temperaturach, co czyni ją odpowiednią do odzysku spalin i systemów wymienników ciepła o wysokiej temperaturze.
3Wyższa odporność na korozję
Stabilizacja tytanu TP321 zmniejsza opady węglowodorów podczas spawania i serwisu w wysokiej temperaturze, zwiększając odporność na korozję międzyziarnistą.
4Efektywne odzyskiwanie ciepła odpadowego
Zwiększona powierzchnia powierzchni zewnętrznej dostarczana przez spawane płetwy znacząco zwiększa efektywność przenoszenia ciepła, umożliwiając odzyskanie energii z gazów spalinowych, systemów spalania,i procesów przemysłowych.
5. Długa żywotność
Połączenie materiału rury ze stali nierdzewnej i konstrukcji spawanej płetwy zapewnia doskonałą odporność na zmęczenie termiczne, korozję i obciążenia mechaniczne.
Typowe zastosowania
ASTM A269 TP321 wysokiej częstotliwości spawane rury z płetwami są szeroko stosowane w:
- Jednostki odzysku ciepła odpadów (WHRU)
- Elektryczne urządzenia elektryczne
- Sekcje konwekcyjne grzejników ogrzewanych
- Systemy odzyskiwania ciepła gazu spalin
- Urządzenia odzysku ciepła w turbinach gazowych
- Elektryczne urządzenia do wytwarzania energii
- Zakłady przetwórstwa chemicznego
- Wymienniki ciepła pomocnicze do wytwarzania energii
- Przegrzewacze powietrza o wysokiej temperaturze
Standardowe specyfikacje
| Pozycja |
Specyfikacja |
| Rodzaj produktu |
Włókna zwalczane o wysokiej częstotliwości |
| Materiał rury bazowej |
ASTM A269 TP321 Stal nierdzewna |
| Proces produkcji |
Spawanie o oporze wysokiej częstotliwości |
| Standardy rur |
ASTM A269 |
| Rodzaj rury |
Bezszwowe / spawane rurki ze stali nierdzewnej |
| Materiał płetwy |
Stal nierdzewna TP321 / TP304 / Dostosowana |
| Rodzaj płetwy |
Płetwy stałe lub płetwy ząbiste |
| Obsługa powierzchni |
Ogrzewanie, pasywacja, polerowanie (nieobowiązkowe) |
| Długość |
Do 18 000 mm (dostępne na zamówienie) |
Powszechny zakres wielkości
Następujące wymiary są powszechnie produkowane do zastosowań odzysku ciepła odpadowego:
Wymiary rury bazowej
| Średnica zewnętrzna |
Gęstość ściany |
| 120,7 mm |
10,0 ‰ 2,0 mm |
| 150,88 mm |
10,022,5 mm |
| 190,05 mm |
1.2 ∼3.0 mm |
| 250,4 mm |
10,053,5 mm |
| 310,75 mm |
10,5 ‰ 4,0 mm |
| 38.1 mm |
20,0 ‰ 5,0 mm |
| 500,8 mm |
2.5?? 6.0 mm |
| 630,5 mm |
30,0 ‰ 6,5 mm |
(Dostępne wymiary na zamówienie zgodnie z wymaganiami projektowymi wymiennika ciepła.)
Typowe specyfikacje płetw
| Parametry |
Zakres standardowy |
| Wysokość płetwy |
8 ̊30 mm |
| Grubość płetwy |
00,3 ∼1,0 mm |
| Płetwo płetwy |
2.5 ̇8 płetw/calo |
| Rodzaj płetwy |
Twarde / ząbkowe |
| Układ płetwy |
Jednorazowe / wielokrotne uruchomienie |
| Maksymalna długość rury |
Do 18 m |
Proces produkcji
Proces produkcji obejmuje:
- Kontrola surowców
- Weryfikacja klasy stali nierdzewnej
- Kontrola wymiarów
- Weryfikacja składu chemicznego
- Przygotowanie rur
- Czyszczenie powierzchni
- Usuwanie warstw tlenku i zanieczyszczeń
- Słodzenie wysokiej częstotliwości
- Nieprzerwane spawanie płetw na powierzchni rur
- Dokładna kontrola prądu spawania i prędkości
- Formowanie płetw i kalibracja
- Zapewnienie jednolitego rozmiaru płetwy i wysokości
- Ostatnia inspekcja
- Badanie jakości spawania
- Weryfikacja wymiarów
- Badanie ciśnienia
Metody kontroli i badań
Aby zapewnić niezawodną wydajność w systemach odzysku ciepła odpadowego, wysokiej częstotliwości spawane rury z płetwami TP321 podlegają rygorystycznym kontrolom jakości:

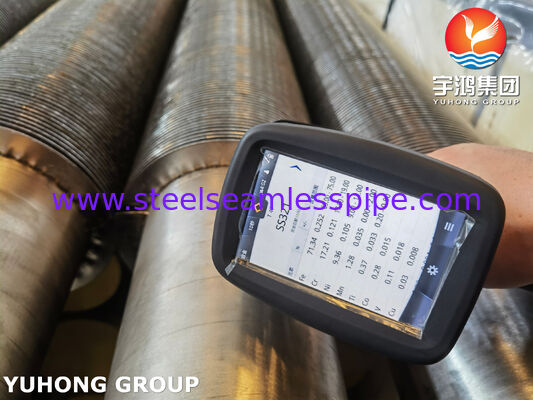

Badanie składu chemicznego
Wykonywane przy użyciu spektroskopii optycznej emisji (OES) lub równoważnych metod do weryfikacji składu stopów.
Badania mechaniczne
Obejmuje:
- Badanie wytrzymałości
- Badanie wytrzymałości wydajności
- Badanie wydłużenia
- Badanie twardości

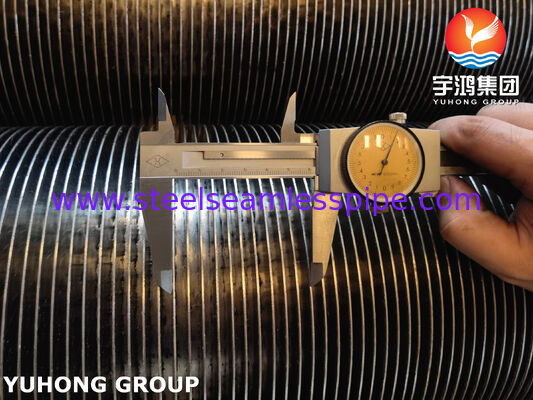

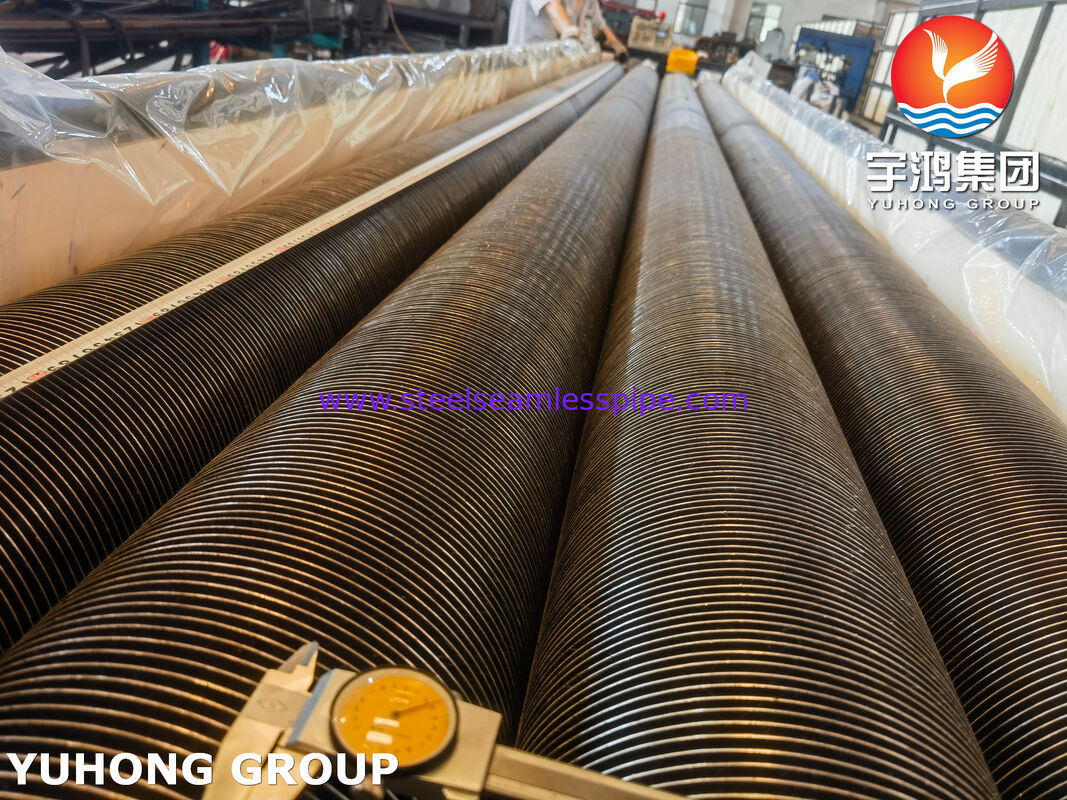

Kontrola wymiarów
Sprawdzane parametry obejmują:
- Średnica zewnętrzna rury
- Grubość ściany
- Wysokość płetwy
- Płytka płetwy
- grubość płetwy
- Całkowita długość
- Prawość
Kontrola jakości spawania
Obejmuje:
- Kontrola wizualna
- Badanie przepuszczalności spawania
- Badanie wytrzymałości mocowania płetwy
- W razie potrzeby badania makro
Badania nieniszczące (NDT)
Dostępne metody badań:
- Badanie prądu kręgowego
- Badania ultradźwiękowe
- Badania hydrostatyczne
- Badanie pneumatyczne (jeśli jest wymagane)
Kontrola powierzchni
Obejmuje:
- Badanie wykończenia powierzchni
- Kontrola korozji i utleniania
- Weryfikacja pasywacji
ASTM A269 TP321 Skład chemiczny (%)
| Elementy |
Maksymalny / Zakres |
| Węgiel (C) |
≤ 0.08 |
| Silikon (Si) |
≤ 1.00 |
| Mangan (Mn) |
≤ 2.00 |
| Fosfor (P) |
≤ 0.045 |
| Siarka (S) |
≤ 0.030 |
| Chrom (Cr) |
17.0 ¢ 19.0 |
| Włókiennicze |
9.0 ¢12.0 |
| Tytanium (Ti) |
5 × C min 070 |
| Żelazo (Fe) |
Równowaga |
ASTM A269 TP321 Własności mechaniczne
| Nieruchomości |
Wymóg |
| Wytrzymałość na rozciąganie |
≥ 515 MPa |
| Siła zwrotu (0,2% offset) |
≥205 MPa |
| Wydłużenie |
≥ 35% |
| Twardość (typowa) |
≤ HRB 90 |
| Gęstość |
Ok. 7,9 g/cm3 |
Zalety systemów odzyskiwania ciepła odpadowego
Wyroby o wysokiej częstotliwości spawane z płetwami ASTM A269 TP321 zapewniają:
- Wyższa efektywność odzysku ciepła
- Zmniejszenie zużycia paliwa
- Poprawa wykorzystania energii
- Wysoka odporność na wstrząsy cieplne
- Niezawodne działanie w wysokich temperaturach
- Zmniejszone wymagania w zakresie utrzymania
- Przedłużony okres eksploatacji wymiennika ciepła
Zalety te czynią je skutecznym wyborem dla przemysłu poszukującego zwiększonej efektywności energetycznej i obniżonych kosztów eksploatacji.
Dlaczego wybrać nasze wysokiej częstotliwości spawane rurki ASTM A269 TP321?
Produkujemy spawane rury z płetwami zgodnie z międzynarodowymi standardami, przy ścisłej kontroli:
- Śledzenie surowców
- Jakość spawania
- Dokładność geometrii płetwy
- Wydajność mechaniczna
- Warunki powierzchni
- Procedury końcowej kontroli
Dostępne są dostosowane rozwiązania dla różnych konstrukcji odzysku ciepła odpadowego, w tym wysokotemperaturowych systemów wydechowych, kotłów przemysłowych i sprzętu odzysku ciepła rafinerii.
