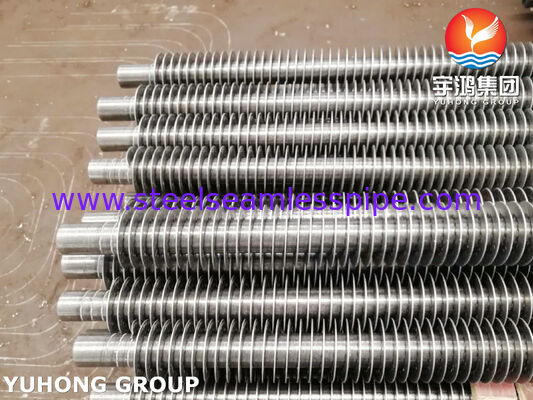

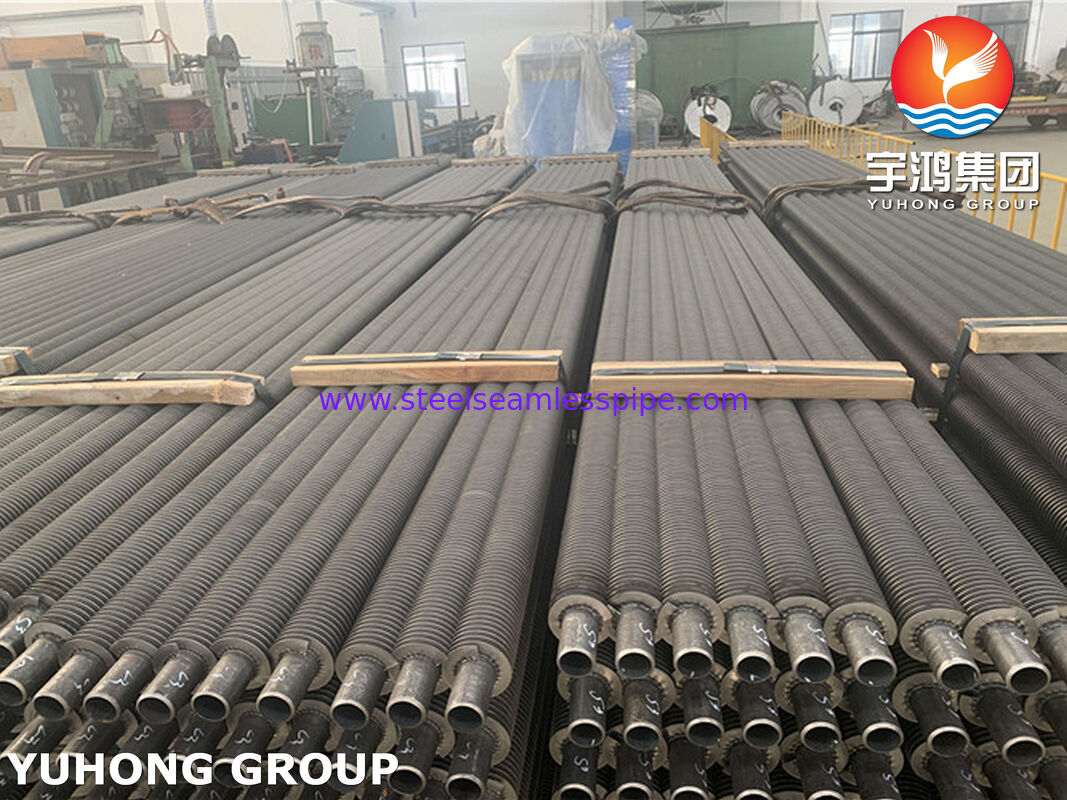

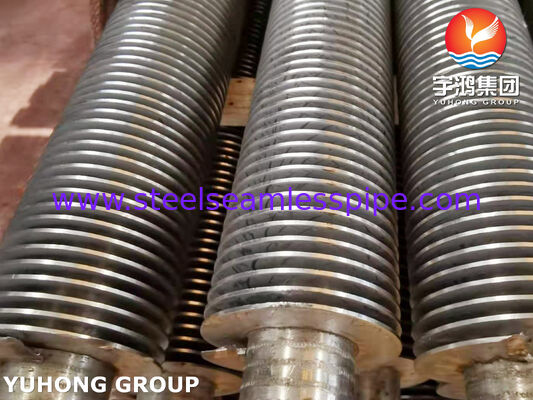

ASTM A213 TP316 Rury spiralne z płetwami do ekonomizerów
Przegląd produktu
ASTM A213 TP316 spiralne rury z płetwami to wysokiej wydajności elementy przenoszące ciepło przeznaczone do systemów ekonomizerów, jednostek odzysku ciepła odpadowego, kotłów i przemysłowych wymienników ciepła.Wyroby z stali nierdzewnej austenitycznej klasy premiumASTM A213 TP316, te rury z płetwami łączą w sobie doskonałą odporność na korozję, doskonałą przewodność cieplną i długotrwałą stabilność mechaniczną w wymagających warunkach pracy.
Konstrukcja płetw spiralnych znacznie zwiększa powierzchnię zewnętrznego przeniesienia ciepła w porównaniu z zwykłymi rurami, zwiększając efektywność odzysku ciepła przy jednoczesnym zmniejszeniu wielkości urządzeń i kosztów eksploatacji.Stal nierdzewna TP316 zapewnia zwiększoną odporność na korozję chlorurową, utlenianie i środowiska o wysokiej temperaturze ze względu na zawartość molibdenu (Mo),aby te rury były odpowiednie do wytwarzania energii, przetwarzania chemicznego, zastosowań morskich, petrochemicznych i przemysłowych.
Nasze ASTM A213 TP316 spiralne rury z płetwami są wytwarzane zgodnie z surowymi międzynarodowymi standardami, z precyzyjną kontrolą wymiarów, niezawodną wydajnością spawania,i kompleksowe procedury kontroli w celu zapewnienia stałej jakości i wydłużonego okresu użytkowania.
Cechy produktu
1Wyższa odporność na korozję
ASTM A213 TP316 stal nierdzewna zawiera molibden, który zwiększa odporność na korozję w otworach i szczelinach, zwłaszcza w środowiskach zawierających chlorydy, kwasy i zanieczyszczenia przemysłowe.
2Zwiększona wydajność transferu ciepła
Struktura płetw spiralnych zwiększa efektywny obszar wymiany ciepła, poprawiając efektywność przenoszenia ciepła i umożliwiając ekonomizerom odzyskiwanie większej ilości ciepła odpadowego z gazów spalinowych.
3Stabilność w wysokiej temperaturze
Materiał TP316 utrzymuje doskonałą wytrzymałość mechaniczną i odporność na korozję podczas ciągłej pracy w podwyższonych temperaturach,zapewnienie niezawodnej wydajności w zastosowaniach kotłowych i odzysku ciepła.
4. Długa żywotność
Wysokiej jakości surowce, kontrolowane procesy produkcyjne i rygorystyczne procedury inspekcyjne pomagają zminimalizować deformację rur, uszkodzenia korozją i przedwczesną awarię.
Typowe zastosowania
ASTM A213 TP316 spiralne rury z płetwami są szeroko stosowane w:
- Elektryczne urządzenia elektryczne
- Systemy odzyskiwania ciepła odpadowego
- Części i akcesoria
- Wymienniki ciepła elektrowni
- Urządzenia przetwarzające chemikalia
- Systemy ogrzewania petrochemicznego
- Jednostki odzysku ciepła rafinerii
- Elektryczne urządzenia do wytwarzania gazu
- Systemy wymienników ciepła ze stali nierdzewnej
Standardowy zakres wielkości
Wymiary rur z spiralnymi płetwami mogą być dostosowywane zgodnie z wymaganiami klienta.
| Pozycja |
Zakres standardowy |
| Materiał rury bazowej |
ASTM A213 TP316 Stali nierdzewnej |
| Średnica zewnętrzna rurki |
15 mm ️ 76 mm |
| Gęstość ścian rur |
1.5 mm 8 mm |
| Długość rury |
Do 18 000 mm |
| Wysokość płetwy |
5 mm 30 mm |
| Grubość płetwy |
0.3 mm 1.5 mm |
| Płetwo płetwy |
20,0 mm 10 mm |
| Rodzaj płetwy |
Rana spiralna / Płetwy spiralne |
| Materiał płetwy |
TP316 Stal nierdzewna lub określony stop |
| Standardy produkcyjne |
ASTM A213 / Specyfikacja klienta |
Uwaga: Specjalne wymiary, konfiguracje płetw i obróbki powierzchniowe są dostępne dla różnych konstrukcji ekonomizerów.
Proces produkcji
Proces produkcji rur spiralnych z płetwami ASTM A213 TP316 obejmuje:
- Kontrola surowców
Rury ze stali nierdzewnej i paski z płetwami są sprawdzane pod kątem składu chemicznego, wymiarów i jakości powierzchni.
- Przygotowanie rur
Rury są oczyszczane i przygotowywane w celu zapewnienia prawidłowego wiązania między powierzchnią rury a materiałem płetwy.
- Wylotowanie płetw spiralnych
Paska płetwy jest ciągle zwinięta wokół rurki przy użyciu technologii sterowanego spawania w celu osiągnięcia silnego połączenia mechanicznego i stabilnej wydajności transferu ciepła.
- Obsługa cieplna (jeżeli jest to konieczne)
Obróbkę cieplną można stosować zgodnie ze specyfikacjami klienta w celu optymalizacji struktury materiału i łagodzenia naprężenia.
- Wykończenie powierzchni
Rury są czyszczone, polerowane lub poddawane obróbce zgodnie z wymaganiami zastosowania.
- Ostateczna inspekcja
Każda rurka podlega kontroli wymiarowej i testowaniu wydajności przed wysyłką.
ASTM A213 TP316 Skład chemiczny
Wymogi dotyczące składu chemicznego stali nierdzewnej ASTM A213 TP316 są następujące:
| Elementy |
Skład (%) |
| Węgiel (C) |
≤ 0.08 |
| Silikon (Si) |
≤ 0.75 |
| Mangan (Mn) |
≤ 200 |
| Fosfor (P) |
≤ 0.045 |
| Siarka (S) |
≤ 0.030 |
| Chrom (Cr) |
16.0 ¢ 18.0 |
| Włókiennicze |
10.0 ¢ 14.0 |
| Molibden (Mo) |
2.00 ¢ 3.00 |
| Żelazo (Fe) |
Równowaga |
ASTM A213 TP316 Właściwości mechaniczne
Typowe wymagania mechaniczne dla rur bezszwowych ASTM A213 TP316:
| Nieruchomości |
Wymóg |
| Wytrzymałość na rozciąganie |
≥ 515 MPa |
| Siła zwrotu (0,2% offset) |
≥ 205 MPa |
| Wydłużenie |
≥ 35% |
| Twardość (typowa) |
≤ 217 HB |
| Gęstość |
Ok. 8,0 g/cm3 |
Te właściwości mechaniczne zapewniają doskonałą wytrzymałość, elastyczność i trwałość w zastosowaniach wymienników ciepła o wysokiej temperaturze.
Badania i kontrola jakości
W celu zapewnienia niezawodnej pracy w wymagających środowiskach, spirali ASTM A213 TP316 poddawane są kompleksowym badaniom, w tym:
Analiza składu chemicznego
- Badanie spektrometrem emisji optycznych (OES)
- Weryfikacja elementów stopów, w tym Cr, Ni i Mo
Badania mechaniczne
- Badanie wytrzymałości
- Badanie wytrzymałości wydajności
- Badanie wydłużenia
- Badanie twardości
Badania nieniszczące (NDT)
- Badanie hydrostatyczne: Zapewnia odporność na ciśnienie i bezciekowe działanie
- Badanie prądu kręgowego: wykrywa wady powierzchniowe i podziemne
- Badanie ultradźwiękowe (UT): Wykrywa wewnętrzne niedoskonałości
- Badanie przepuszczalności płynu (PT): Sprawdza pęknięcia powierzchni i wady spawania
Kontrola wymiarów
- Pomiar zewnętrznej średnicy rur
- Weryfikacja grubości ściany
- Kontrola wysokości płetwy i wysokości pasma
- Kontrola długości i prostoty
Kontrola jakości powierzchni
- Badanie wzrokowe
- Kontrola jakości spawania
- Ocena czystości powierzchni
Dlaczego należy wybrać rurki spiralne ASTM A213 TP316?
- Wytwarzane z stali nierdzewnej odpornej na korozję TP316
- Zwiększona wydajność transferu ciepła dzięki projektowaniu płetw spiralnych
- Odpowiednie dla środowisk o wysokiej temperaturze i korozyjnych
- Dostosowywalne wymiary dla różnych systemów ekonomizerów
- Ścisłe przestrzeganie wymogów ASTM A213
- Niezawodna wydajność z wydłużoną żywotnością
