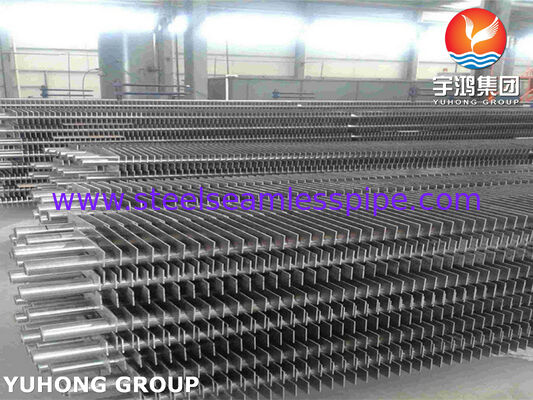

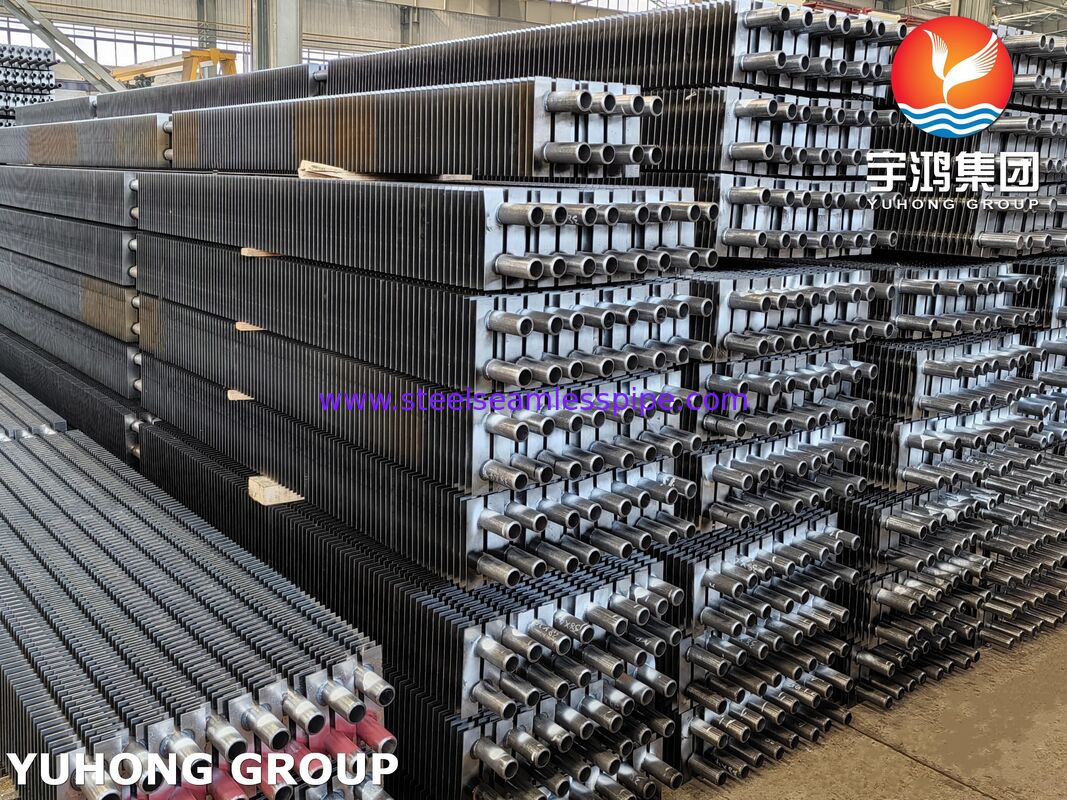

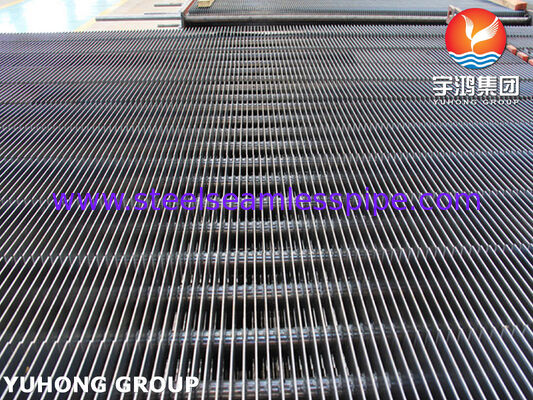

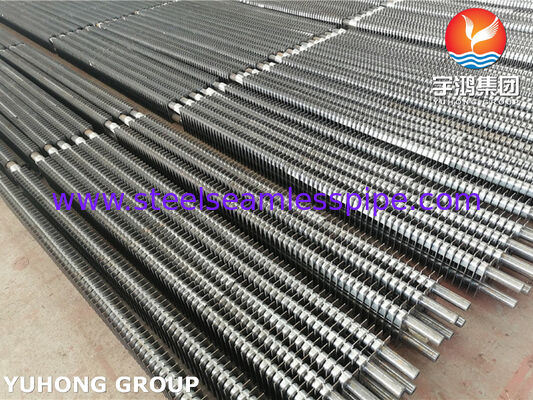

Dwustronne żeberkowane rury typu H do kotłów odzysku ciepła odpadowego – stal węglowa ASTM A179
Przegląd produktu
Dwustronne żeberkowane rury typu H to wysokowydajne elementy wymiany ciepła zaprojektowane specjalnie dokotłów odzysku ciepła odpadowego, ekonomizerów przemysłowych i energooszczędnych systemów wymiany ciepła. Wyprodukowane zbezszwowych rur stalowych węglowych ASTM A179, rury te z żeberkami zapewniają doskonałą wydajność cieplną, niezawodność mechaniczną i długą żywotność w zastosowaniach, gdzie odzyskiwanie ciepła z gazów spalinowych jest kluczowe.
Unikalnadwustronna struktura żeber H składa się z dwóch symetrycznych prostokątnych żeber spawanych po przeciwnych stronach rury bazowej, tworząc zoptymalizowany kanał przepływu gazu. W porównaniu do konwencjonalnych rur gładkich lub standardowych rur z żeberkami spiralnymi, dwustronne żeberkowane rury typu H znacznie zwiększają zewnętrzną powierzchnię wymiany ciepła, jednocześnie zmniejszając gromadzenie się popiołu i poprawiając odporność na zanieczyszczenia po stronie gazowej.
Materiał ASTM A179 oferuje doskonałą przewodność cieplną, dobrą spawalność i stabilną wydajność mechaniczną, dzięki czemu rury te są szeroko stosowane wkotłach węglowych, kotłach gazowych, kotłach na biomasę, instalacjach spalania odpadów, systemach wytwarzania energii i jednostkach odzysku ciepła odpadowego w przemyśle.
Kluczowe cechy dwustronnych żeberkowanych rur typu H
1.Wysoka wydajność wymiany ciepła
Konstrukcja dwustronnych żeber H zwiększa powierzchnię wymiany ciepła i wzmacnia turbulencje w przepływie gazów spalinowych, poprawiając ogólną sprawność kotła i zmniejszając zużycie paliwa.
2.Doskonała odporność na zanieczyszczenia
Otwarty przepływ gazu między żeberkami w kształcie litery H minimalizuje gromadzenie się pyłu i ułatwia czyszczenie w porównaniu do gęsto upakowanych struktur żeber, co czyni je odpowiednimi do środowisk z brudnymi gazami spalinowymi.
3.Wysoka wytrzymałość mechaniczna
Żeberka są mocno przyspawane do powierzchni rury ASTM A179, zapewniając wysoką stabilność konstrukcyjną podczas cykli termicznych, wibracji i długotrwałej pracy.
4.Zoptymalizowane dla systemów odzysku ciepła odpadowego
Dwustronne żeberkowane rury typu H są powszechnie instalowane w:
- Kotły odzysku ciepła odpadowego (WHRB)
- Ekonomizery kotłowe
- Wymienniki ciepła gaz-woda
- Przemysłowe systemy odzysku ciepła z gazów spalinowych
- Urządzenia do odzysku ciepła w elektrowniach
- Systemy odzysku ciepła odpadowego w cementowniach i hutach
Specyfikacje techniczne
Materiał rury bazowej
ASTM A179 / ASME SA179
Bezszwowa rura stalowa niskowęglowa przeznaczona do zastosowań w wymiennikach ciepła i skraplaczach.
Typowe zastosowania:
- Banki rur ekonomizera
- Kotły odzysku ciepła odpadowego
- Podgrzewacze wody zasilającej
- Przemysłowe wymienniki ciepła
Zakres standardowych rozmiarów
Wymiary dwustronnych żeberkowanych rur typu H mogą być dostosowane do wymagań projektowych kotła.
Typowe rozmiary rur bazowych
| Parametr |
Standardowy zakres |
| Średnica zewnętrzna (OD) |
25,4 mm – 63,5 mm |
| Grubość ścianki |
2,0 mm – 6,0 mm |
| Długość rury |
3000 mm – 12000 mm |
| Wysokość żeberka |
10 mm – 30 mm |
| Grubość żeberka |
1,0 mm – 2,5 mm |
| Rozstaw żeber |
8 mm – 20 mm |
| Szerokość żeberka |
20 mm – 50 mm |
Typowe rozmiary produkcyjne
- 31,8 * 2,0 mm
- 38,1 * 2,5 mm
- 44,5 * 3,0 mm
- 50,8 * 3,5 mm
- 57,2 * 4,0 mm
(Dostępne niestandardowe wymiary zgodnie z rysunkami klienta i wymaganiami dotyczącymi wymiany ciepła.)
Proces produkcji
Proces produkcji dwustronnych żeberkowanych rur typu H obejmuje:
- Inspekcja bezszwowych rur ASTM A179
- Czyszczenie i przygotowanie powierzchni rury
- Precyzyjne cięcie żeber w kształcie litery H
- Automatyczne spawanie oporowe lub wysokiej jakości spawanie żeber
- Inspekcja wymiarowa
- Obróbka powierzchni i ostateczna weryfikacja jakości
Proces spawania zapewnia mocne połączenie między żeberkami a rurami przy jednoczesnym zachowaniu doskonałej przewodności cieplnej.
Skład chemiczny materiału ASTM A179
| Pierwiastek |
Maksymalna zawartość (%) |
| Węgiel (C) |
0,06 – 0,18 |
| Mangan (Mn) |
0,27 – 0,63 |
| Fosfor (P) |
≤ 0,035 |
| Siarka (S) |
≤ 0,035 |
ASTM A179 to gatunek stali niskowęglowej zoptymalizowany do zastosowań w wymiennikach ciepła, zapewniający dobrą zdolność formowania i odporność na korozję w normalnych warunkach pracy kotła.
Właściwości mechaniczne ASTM A179
| Właściwość |
Wymaganie |
| Wytrzymałość na rozciąganie |
≥ 325 MPa |
| Granica plastyczności |
≥ 180 MPa |
| Wydłużenie |
≥ 35% |
| Twardość |
Maks. 72 HRB |
Te właściwości mechaniczne zapewniają wystarczającą wytrzymałość do ciągłej pracy w warunkach rozszerzalności cieplnej, zmienności ciśnienia i powtarzających się cykli grzewczych.
Metody inspekcji i testowania
Aby zapewnić niezawodność i zgodność z międzynarodowymi normami dotyczącymi wymienników ciepła, dwustronne żeberkowane rury typu H podlegają kompleksowym kontrolom jakości.
1. Inspekcja surowców
- Weryfikacja certyfikatu materiałowego (MTC)
- Analiza składu chemicznego
- Testowanie właściwości mechanicznych
2. Inspekcja rur
- Pomiar średnicy zewnętrznej
- Pomiar grubości ścianki
- Inspekcja prostoliniowości
- Badanie wad powierzchniowych
3. Inspekcja jakości spawania
- Inspekcja wyglądu spoiny żeberko-rura
- Weryfikacja wytrzymałości spoiny
- Inspekcja dokładności wymiarowej
4. Badania nieniszczące (NDT)
Dostępne metody testowania obejmują:
- Test prądami wirowymi
- Badanie ultradźwiękowe
- Badanie magnetyczno-proszkowe (jeśli dotyczy)
- Badanie penetracyjne (jeśli wymagane)
5. Test ciśnieniowy hydrauliczny
Rury ASTM A179 są testowane hydraulicznie w celu weryfikacji odporności na ciśnienie i szczelności.
6. Inspekcja końcowa
Inspekcja końcowa obejmuje:
- Pomiar rozstawu żeber
- Weryfikacja długości rury
- Inspekcja jakości powierzchni
- Inspekcja opakowania
Dokumenty inspekcyjne mogą być dostarczone zgodnie z wymaganiami klienta, w tym:
- Certyfikat materiałowy EN 10204 3.1
- Raporty z inspekcji
- Protokoły testów
- Raporty wymiarowe
Zalety w porównaniu do tradycyjnych rur żeberkowanych
| Cecha |
Dwustronna żeberkowana rura typu H |
Konwencjonalna rura z żeberkami spiralnymi |
| Powierzchnia wymiany ciepła |
Wysoka |
Średnia |
| Odporność na kurz |
Doskonała |
Umiarkowana |
| Opór przepływu gazu |
Niższy |
Wyższy |
| Wydajność czyszczenia |
Łatwa |
Trudniejsza |
| Nadaje się do gazów odpadowych |
Doskonała |
Ograniczona |
Typowe zastosowania
Dwustronne żeberkowane rury typu H wykonane z ASTM A179 są szeroko stosowane w:
Kotły odzysku ciepła odpadowego
Odzyskiwanie energii z gorących gazów spalinowych do produkcji pary lub podgrzewania wody procesowej.
Przemysłowe ekonomizery
Poprawa sprawności kotła poprzez podgrzewanie wody zasilającej przed wejściem do kotła.
Systemy wytwarzania energii
Zwiększenie wydajności odzysku energii w elektrowniach cieplnych.
Przemysł produkcyjny
Stosowane w:
- Huty
- Cementownie
- Zakłady chemiczne
- Zakłady petrochemiczne
- Instalacje do przetwarzania odpadów na energię
Dlaczego wybrać nasze dwustronne żeberkowane rury typu H ASTM A179?
- Wyprodukowane zgodnie ze standardami ASTM A179 / ASME SA179
- Zoptymalizowana konstrukcja do zastosowań w odzysku ciepła odpadowego
- Wysoka jakość spawania żeberka-rura
- Doskonała odporność na zanieczyszczenia i gromadzenie się pyłu
- Dostępne niestandardowe wymiary
- Dostarczana pełna dokumentacja inspekcyjna
- Nadaje się do długotrwałej pracy przemysłowej
Nasze dwustronne żeberkowane rury typu H stanowią niezawodne rozwiązanie do poprawy sprawności kotłów i maksymalizacji odzysku energii z ciepła odpadowego w przemyśle.
