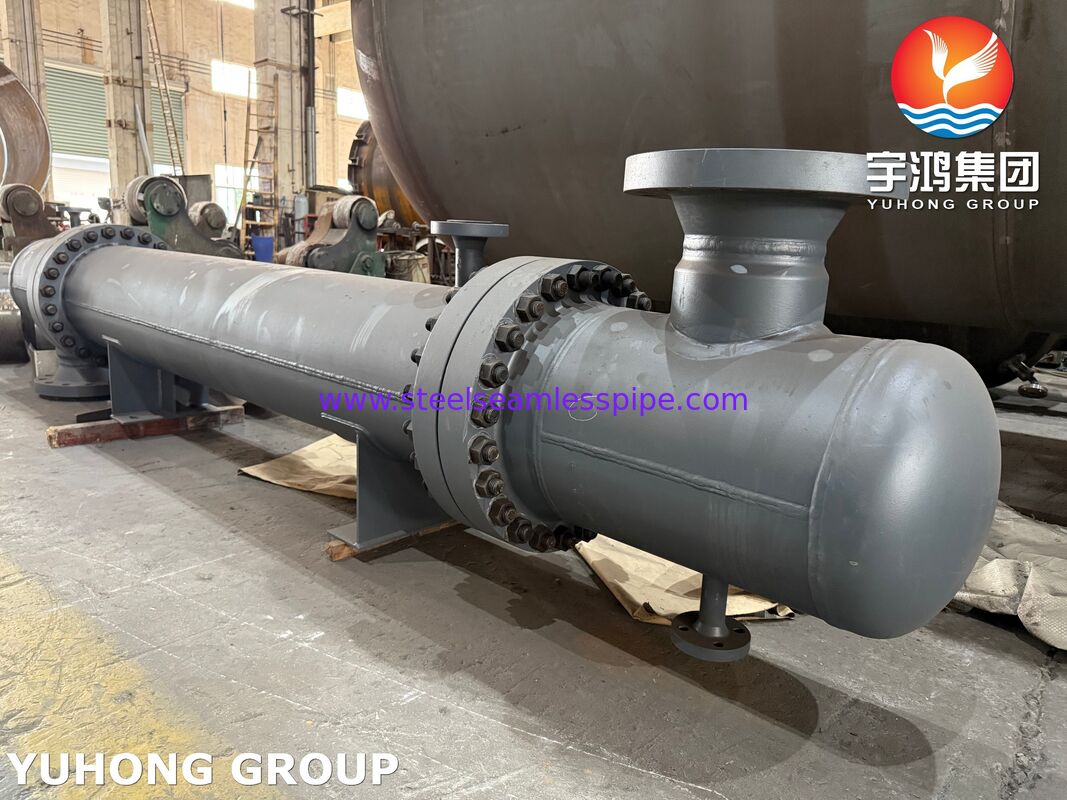

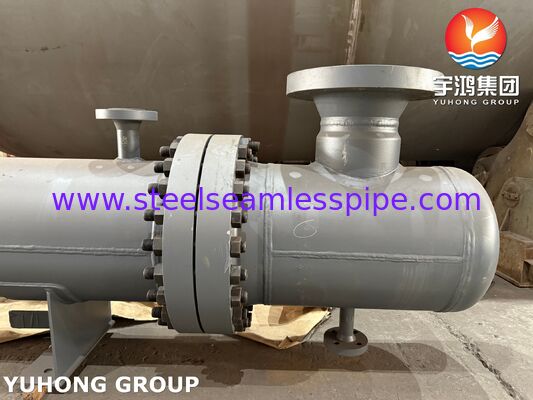

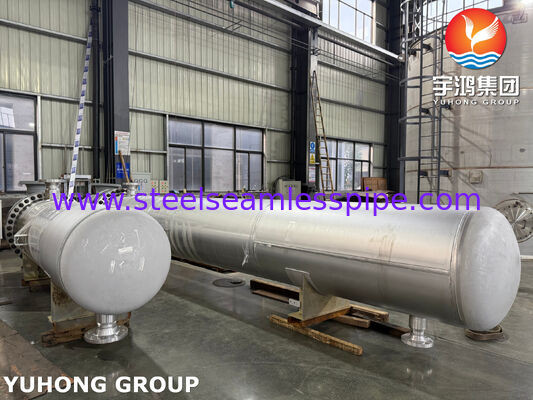

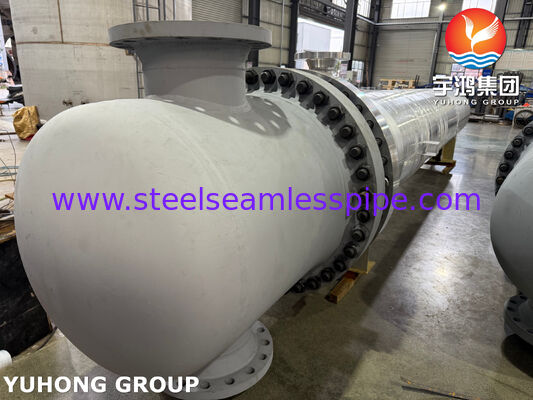

TEMA BEM Wymiennik ciepła płaszczowo-rurowy ASME SA240 316 Stal nierdzewna Pakiet rur wymiennika ciepła

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny, Korea
Nazwa handlowa:	YUHONG
Orzecznictwo:	TEMA Class R / ASME Section VIII Division 1
Numer modelu:	Pionowy wymiennik płaszczowo-rurowy TEMA typu BEM

Zapłata:

Minimalne zamówienie:	1 zestaw
Cena:	USD 50,000 - USD 1,000,000 PER SET
Szczegóły pakowania:	Standardowe drewniane skrzynie lub niestandardowe opakowanie w oparciu o wymagania klientów.
Czas dostawy:	60-90 dni
Zasady płatności:	T/T, D/P, D/A, L/C, Western Union
Możliwość Supply:	500 zestawów/miesiąc

Kontakt

Wszystkie produkty

Bezszwowa rura ze stali nierdzewnej (348)

Bezszwowa rura ze stali nierdzewnej (343)

Dwustronna rura ze stali nierdzewnej (137)

Dwustronna rura ze stali nierdzewnej (39)

Rurka igłowa (171)

Fin Tube (745)

Wymiennik ciepła (36)

Rura wymiennika ciepła (476)

Zestaw rur wymiennika ciepła (54)

Arkusz rurowy wymiennika ciepła (129)

wyłącznik wymiennika ciepła (39)

Klimatyzer (14)

Zbiornik ciśnieniowy (4)

Spawana rura ze stali nierdzewnej (62)

Spawana rura ze stali nierdzewnej (134)

Nikiel rur (276)

Rura ze stopu niklu (108)

Rura ze stopu miedzi (258)

Rura ze stali stopowej (222)

Rurka tytanowa (22)

Jasna rura wyżarzana (166)

Rura kotła (161)

okucie stalowe (876)

Kołnierz stalowy (679)

Inni (412)

Elementy okładzin (9)

Szczegółowy opis produktu

Rury do wymiany ciepła:	ASME SA213 / SA249 TP316 Stal nierdzewna (17 Cr, 12 Ni)	Beczka Shell:	ASME SA516 Gr 70 / stal węglowa
Wymiary skorupy:	ID: 550,00 mm \| OD: 570,00 mm \| Grubość: 10 mm	Specyfikacja rurki:	368 Liczba \| OD: 19.000 mm \| Grubość: 2.000 mm \| Długość: 3.000 m \| Układ trójkątny 30°
Przepust rurowy / cięcie przegrody:	4 bilety na metro \| Przegrody jednosegmentowe przy cięciu 30% (rozstaw 350,00 mm)	Sprzęt aplikacyjny:	Czysta woda chłodząca i olej
Podkreślić:	Wymiennik ciepła ze stali nierdzewnej ASME SA240 316 , zestaw rur wymienników ciepła z muszli i rur , Wymiennik ciepła ze stali nierdzewnej TEMA BEM

TEMA BEM Płytkowy i rurkowy wymiennik ciepła ASME SA240 316 Zestaw rur wymiennika ciepła ze stali nierdzewnej

ASME SA240 316 Zestaw rur wymiennika ciepła ze stali nierdzewnej zaprojektowany do operacji chłodzenia przemysłowego z wykorzystaniem czystej wody chłodzącej (obok muszki) i oleju (obok rur).Wydajność transferu cieplnego obsługuje ciepło 130Konstrukcja jest ściśle zgodna z normami klasy R TEMA dla instalacji przemysłowych i chemicznych o dużym wydajności.

Specyfikacje podstawowych materiałów

Składnik	Specyfikacja materiału / norma produkcyjna	Kluczowe parametry
Rury wymiany ciepła	ASME SA213 / SA249 TP316 Stal nierdzewna (17 Cr, 12 Ni)	368 liczba, 19 000 mm OD, grubość 2000 mm, długość 3000 m
Węzeł	ASME SA516 Gr 70 / Stal węglowa	5500,00 mm ID, 570,00 mm OD, grubość 10 mm, tolerancja korozji 1000 mm
Tłuszcz	ASME SA516 Gr 70 Stal węglowa / SA240 316 Stal nierdzewna	Pozostałe urządzenia, z wyłączeniem tych objętych pozycją 8403
Zespół rozszerzający / urządzenie przepływowe	Złącze rozszerzające dyszki wejściowe typu Rho-V2	Obliczona wartość wlotu Rho-V2: 775,41 m2
Baffles & Tie Rods	Bafle ze stali węglowej z prętami z stali nierdzewnej	Jednosegmentowe, o średnicy 30% cięcia, odległość między pasami 350,00 mm, 6 prętów wiążących, 3 prętów uszczelniających przejścia
Zęby	Zestawy metalowe o zacisku spiralnym (SS316 z wypełnieniem z grafitu/PTFE)	Stosowane na powierzchniach uszczelniających po stronie powłoki i rury zgodnie z wymogami klasy R TEMA
Węzły	Flanki ze stali węglowej / ASME B16.5	Wprowadzenie do obrotu: 86,35 mm OD (80,00 mm nominalny ID); Wprowadzenie do obrotu: 104,76 mm OD (100,00 mm nominalny ID)

Podstawowe urządzenia techniczne

Budowa rozbudowy rur:końce rur poddawane są mechanicznemu rozszerzeniu w otwory w płytce rury, które nie mają rowków, w warunkach kontrolowanego momentu obrotowego, aby wytrzymać 1,0000,00 kPaG ciśnienie konstrukcyjne w rurociągu.
Kontrola obwodów i przepływów:Wyposażone są w 8 przejść krzyżowych z jedno-segmentowymi rozstawionymi na 350,00 mm odległościami, uzupełnione o 3 pręty uszczelniające przejście do regulowania wewnętrznych frakcji przepływu krzyżowego.
Zarządzanie stresem termicznym:Zintegrowany z inżynierią komponent rozszerzający Rho-V2 na wejściu w powłokę, aby wchłonąć różnicę rozszerzania termicznego między materiałami powłoki ze stali węglowej a rurami ze stali nierdzewnej SA240 TP316.
Weryfikacja spadku ciśnienia:Spadki ciśnienia roboczego mierzą 1,358 kPa po stronie łuski (woda przy 15,887 kg/h) i 26,041 kPa po stronie rury (olej przy 29,200 kg/h) w stosunku do dopuszczalnych limitów 50,00 kPa.
Wzorzec rozkładu rur:368 prostych rur umieszczonych w układzie trójkątnym o rozmiarze 30° (25.000 mm rozmiar, stosunek rozmiaru 1,3158) podzielonych na 4 przejścia rurowe (przejście 1: 99, przejście 2: 99, przejście 3: 85, przejście 4: 85).

Specyfikacja QA/QC

Badanie ciśnienia hydrostatycznego:Strona muszli badana przy ciśnieniu projektowym 1,5x (hydrotest zweryfikowany w 750,00 kPaG); strona rur z hydrotestem pod ciśnieniem projektowym 1,5x (hydrotest zweryfikowany w 1,5000,00 kPaG).
Badanie nieniszczące (NDE):100% badań radiograficznych (RT) na spawaniach o długim szycie i spawaniach obwodowych; badania przepuszczalności płynu (PT) na spawaniach powierzchni taboru i połączeniach dyszy.
Certyfikacja materiału:Certyfikaty badań młyńskich (MTC) dostarczone zgodnie z normą EN 10204 3.1 dla wszystkich surowców podtrzymujących ciśnienie ASME SA213/SA249 TP316 i SA516 Gr 70.
Kontrola tolerancji wymiarowej:Wymogi produkcyjne są ściśle zgodne ze standardami klasy R TEMA dotyczącymi identyfikacji powłok, odległości od obudowy do powłoki i wyrównania projekcji dyszy.

Wysyłka i wsparcie

Podnoszenie i montaż konstrukcyjny:Zintegrowany z 4 bocznymi podnośnikami wspierającymi (435 mm szerokości, 228 mm wolności) do montażu pionowego planu ustawienia.
Opakowania eksportowe:Opakowania drewniane do ciężkich przewozów morskich z opakowaniami próżniowymi z barierą wilgoci i powłoką przeciwkorodową na powierzchni zewnętrznej ze stali węglowej.
Zgodność celna:Pakiet dokumentacji wysyłkowej obejmuje fakturę handlową, listę opakowań, świadectwo pochodzenia (CO / formularz E), EN 10204 3.1 MTC oraz sprawozdania z inspekcji ze strony strony trzeciej (TPI) (zgodne z SGS / BV / TÜV).
Podsumowanie wymiarów dla transportu:Całkowita wysokość wyposażenia 3,814 mm, maksymalna średnica zewnętrzna poprzez kołnierze 570 mm, masa sucha 1,760.2 kg, masa ekstrakcji wiązki 1,0530,8 kg.
