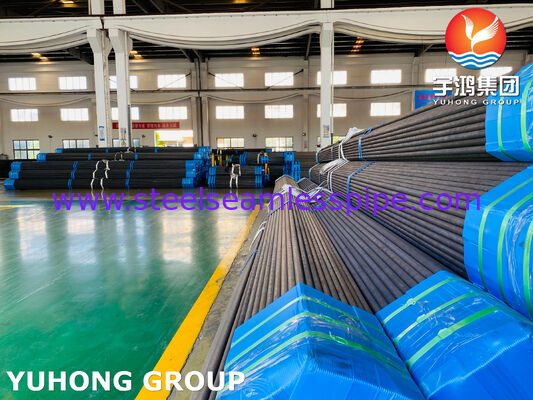

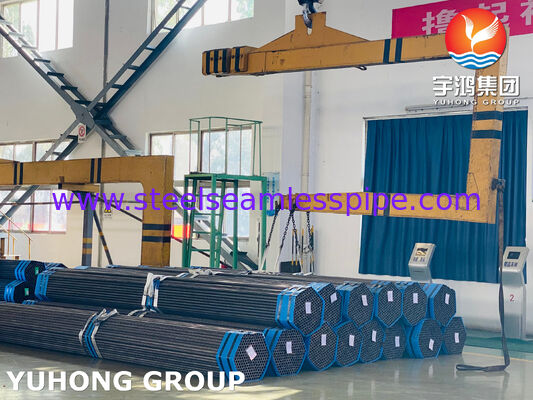

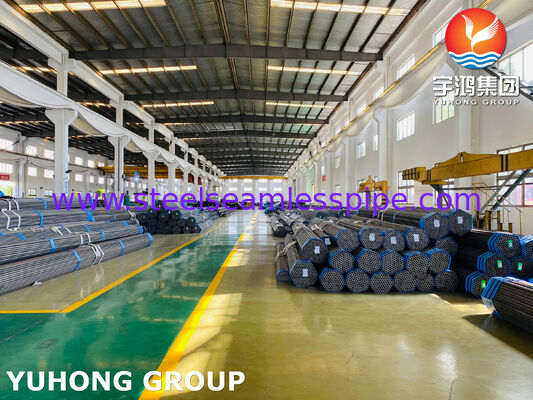

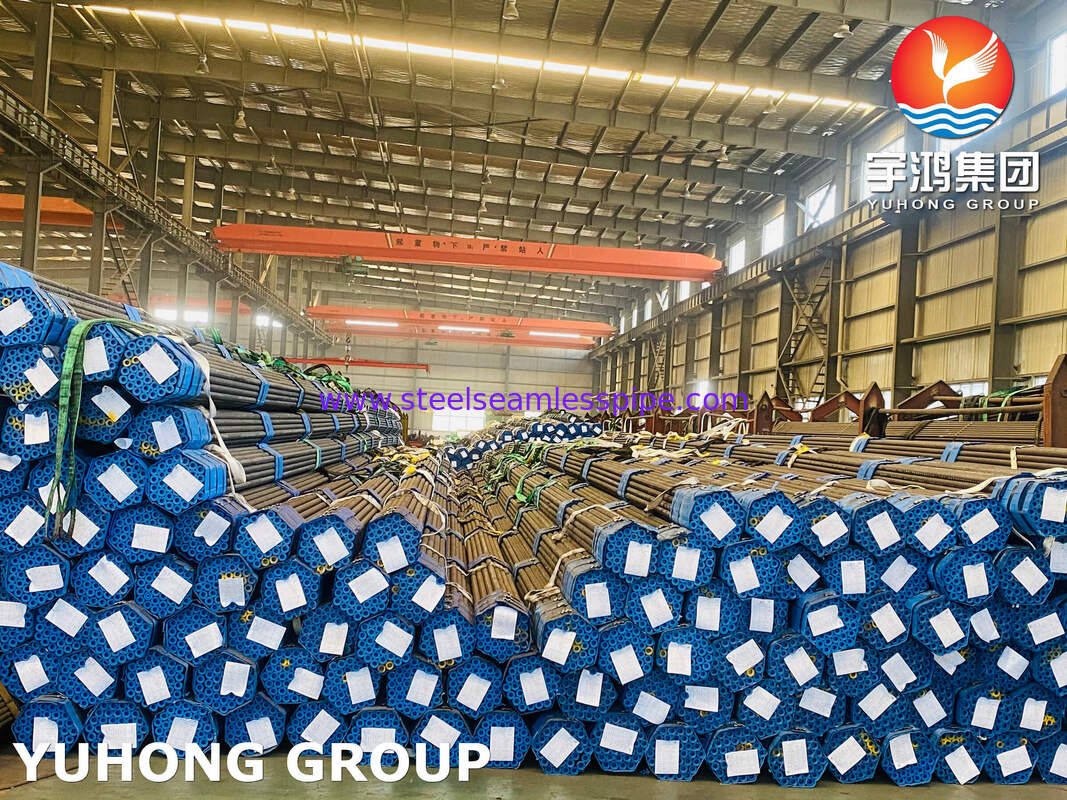

Rury stalowe bezszwodowe 12Cr1MoVG (12Х1МФ) ТУ 14-3Р-55-2001, GB/T 5310 для котлов высокого давления и кожухотрубных теплообменников
Yuhong Group Co., Ltd.Specjalizuje się w produkcji komponentów do urządzeń wymiany ciepła, w tym rury, rury w kształcie U, rury ozdobne, płyty rurowe, przegrody i dno.W linii dostarczanych materiałów ̇ bezszwodowe rury ze stali stopowej 12Cr1MoVG (rosyjski analog ̇ 12Х1МФ), wyprodukowane zgodnie z dwoma normami: TU 14-3R-55-2001 i GB/T 5310-2023.Modernizacja i remont kotłowni, ocieplaczy parowych i rurociągów wysokiego ciśnienia.
Opis produktów
GB/T 5310-2023 ?? gszstandart Chińskiej Republiki Ludowej, regulującybezszwodowe rury stalowe dla kotłów wysokiego ciśnienia, wprowadzony w życie z dniem 1 kwietnia 2024 r.
Marka stali 12Cr1MoVG materiał posiada stabilną strukturę typu ferrytowo-perlitowegoZapewnia wysoką wytrzymałość na długość życia (przewidywana wytrzymałość na długość życia w temperaturze 580 °C wynosi co najmniej 75 MPa na 100 000 h) i odporność na działanie w powietrzu do 580-600 °C.tworzone przez wanadiumZnacząco spowalnia koagulację fazy karbidowej w procesie eksploatacji, co zwiększa opór przemieszczania się.
Litera G w oznakowaniu stali oznacza przynależność do grupy materiałów przeznaczonych do produkcji elementów kotłów pracujących pod ciśnieniem.Ta oznakowanie odpowiada chińskim standardom., w tym GB/T 5310, и восходит к транскрипции пиньиня (guōlú guǎn, kit. ?? 炉管) ?? ?? котельная труба.
Porównywalna analiza
Chemiczny skład, udział masowy, %
| Elementy |
12Х1МФ (ТУ 14-3Р-55-2001) |
12Cr1MoVG (GB/T 5310-2023) |
| Węgiel (C) | 0, 10 0,15 | 0,08 0,15 |
| Krzem (Si) | 0,17 0,37 | 0,17 0,37 |
| Margaнец (Mn) | 0,40 0,70 | 0,40 0,70 |
| Хром (Cr) | 0,90 1,20 | 0,90 1,20 |
| Molibden (Mo) | 0,25 ¢ 0,35 | 0,25 ¢ 0,35 |
| Vanadyj (V) | 0,15 ¢ 0,30 | 0,15 ¢ 0,30 |
| Fosfor (P) | ≤ 0,025 | ≤ 0,025 |
| Ser (S) | ≤ 0,025 | ≤ 0,010 |
| Nikel (Ni) | ≤ 0,25 | / |
| Med (Cu) | ≤ 0,20 | / |
Kluczowy wynik: Chemiczny skład stali 12Cr1MoVG и 12Х1МФ praktycznie identyczny.025 % w TU)Przy tym, pomimo braku w GB/T 5310 bezpośrednich ograniczeń dla niklu i miedzi,Nowoczesne technologie przetwarzania na chińskich przedsiębiorstwach pozwalają stabilnie utrzymywać ich zawartość na poziomie ≤ 0,15%, co odpowiada wymaganiom TU 14‐3R‐55‐2001.
Właściwości mechaniczne
Dla GB/ 5310-2023 12Cr1MoV:
Limit wytrzymałości(Rm):470 - 640 MPa
Ograniczenie bieżącej(RŚwiatlub Rp0.2):nie mniej niż 255 MPa
Oтносительное удлинение Otóż(A):nie mniej niż 21% (dla pródolowych próbek), 19% (dla wzorów poprzecznych)
Próba uderzenia(KV2):nie mniej niż 40 d (dla pródolowych próbek), 27 d (dla wzorów poprzecznych)
Trwałość:135 - 195 HBW, 140 - 205 HV
Dla TU 14-3Р-55-2001 12Х1МФ:
Limit wytrzymałości(σв):441 - 637 MPa
Ograniczenie bieżącej(σ0,2):nie mniej niż 274
Oтносительное удлинение Otóż(δ5):nie mniej niż 21% (dla pródolowych próbek), 19% (dla wzorów poprzecznych)
Próba uderzenia(KCU):Nie mniej niż 59 dg/cm2dla pródolowych próbek), 49 dż/cm2 ((dla wzorów poprzecznych)
Trwałość:w TU 14-3Р-55-2001 twardość dla stali 12Х1МФ nie jest znormowana
Uwaga:
- Rm = σв = Fmax / A0 ; Rp0.2 = σ0,2 ; A = δ5 = (Lu − L0) / L0 * 100 %;
- Wartości KV2 i KCU nie można przeliczyć według jakiejś ogólnej formuły: badania przeprowadzane są na różnych próbkach, dlatego wskaźniki należy porównywać oddzielnie
Obszary zastosowania
Rury 12Cr1MoV (12Х1МФ) znajdują zastosowanie w następujących gałęziach:
- Elektroenergetyka: przegrzewacze pary, przegrzewacze pary pośrednie, oszczędnościowe, kolektory i główne przewody parowe kotłów parowych podkrytycznego i nadkrytycznego ciśnienia;
- Przemysł naftochemiczny: rury pieców krakingowych, rury wysokotemperaturowe, wymienniki ciepła;
- Kotły przemysłowe: rury wysokiego ciśnienia i ich części;
- Sprzęt do produkcji nawozów i przetwarzania ropy naftowej: rurociągi wysokiego ciśnienia i środowiska o wysokiej temperaturze.
W tym zakresie stal 12Cr1MoV wykazuje stabilną strukturę i odporność na opady.
Często zadawane pytania
Pytanie: jaka jest maksymalna temperatura eksploatacji dla rur 12Cr1MoV?
Zalecana maksymalna temperatura ściany ¥ 580 °C. Przekroczenia krótkoterminowe są dopuszczalne, jednak długotrwała praca powyżej tego progu przyspiesza wydajność i zmniejsza zasoby.
Pytanie: Czy potrzebna jest obróbka termiczna po spawaniu?
Tak, po spawaniu należy odpuścić w temperaturze 720-760 °C w celu usunięcia napięć spawalniczych.
Pytanie: Jakie certyfikaty udostępniacie?
Zapewniamy rury zgodnie z normami TU 14-3R-55-2001 i GB/T 5310-2023.Przyjmujemy inspekcję trzeciej strony z wydaniem certyfikatu 3To może być zorganizowane na pańskie żądanie.
