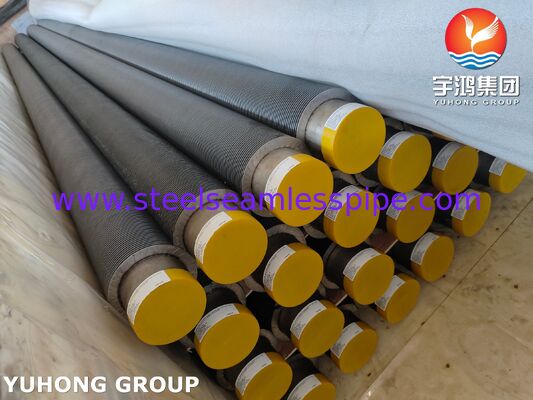

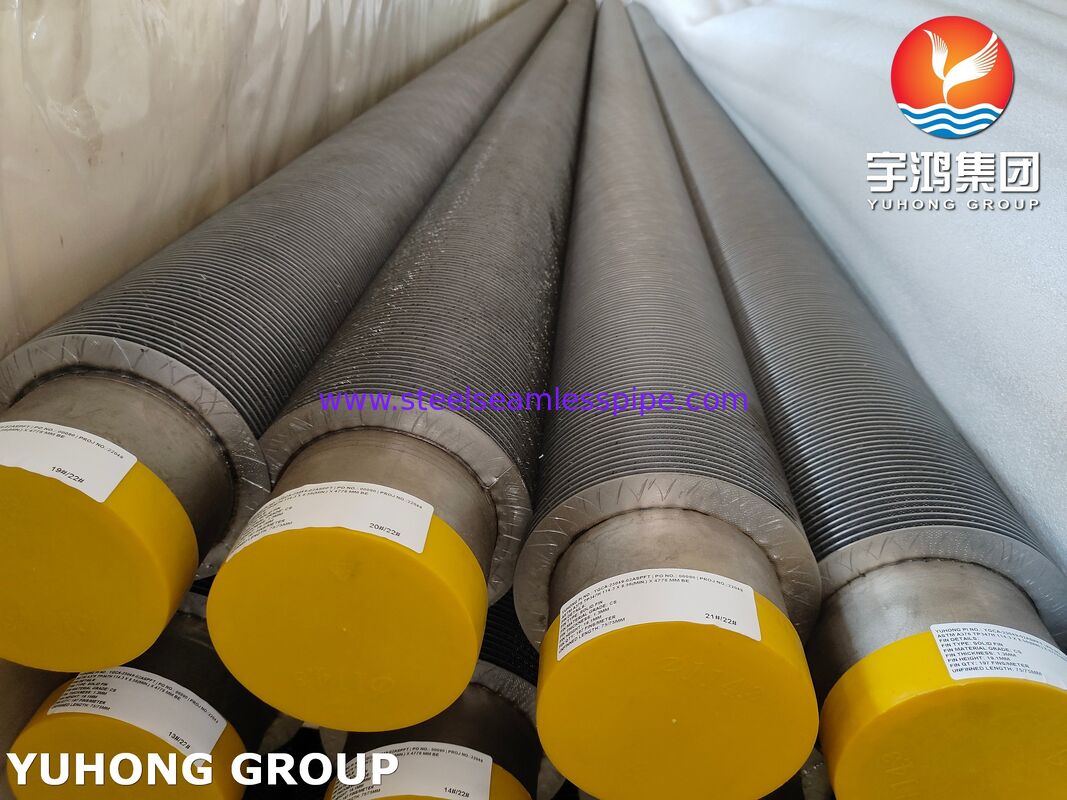

Spawane płetwowane rury wysokiej częstotliwości do elektrowni – TP347H
Przegląd produktu
Nasze spawane płetwowane rury wysokiej częstotliwości do elektrowni to zaprojektowane elementy wymiany ciepła przeznaczone do zastosowań w kotłach wysokotemperaturowych, odzysku ciepła, przegrzewaczach, międzystopniowych przegrzewaczach, ekonomizerach i innych zastosowaniach związanych z energią cieplną. Wykonane z materiału rury ze stali nierdzewnej austenitycznej TP347H, rury te łączą doskonałą wytrzymałość w wysokich temperaturach i odporność na korozję stabilizowanej stali nierdzewnej z powiększoną powierzchnią wymiany ciepła zapewnianą przez ciągłe spawane płetwy.
TP347H to stabilizowana niobem stal nierdzewna austenityczna opracowana do pracy w podwyższonych temperaturach. Jej stabilizowany skład pomaga zmniejszyć ryzyko korozji międzykrystalicznej związanej z uczuleniem, podczas gdy wysoka zawartość chromu i niklu zapewnia dobrą odporność na utlenianie i środowiska korozyjne. TP347H jest szczególnie odpowiednia tam, gdzie rury są narażone na podwyższone temperatury przez dłuższy czas.
W urządzeniach do wymiany ciepła w elektrowniach konstrukcja płetwowa znacznie zwiększa zewnętrzną powierzchnię wymiany ciepła w porównaniu do gładkiej rury o tej samej średnicy. Pozwala to projektantom urządzeń na osiągnięcie wymaganego zadania cieplnego przy bardziej zwartej powierzchni grzewczej, podczas gdy proces spawania wysokiej częstotliwości zapewnia ciągłe i mechanicznie wytrzymałe połączenie między płetwą a rurą.
Uwaga techniczna: TP347H jest powszechnie określana zgodnie z normą ASTM A213 dla bezszwowych rur kotłowych/przegrzewaczy/wymienników ciepła oraz ASTM A249 dla spawanych rur austenitycznych kotłowych, przegrzewaczy, wymienników ciepła i skraplaczy. Dokładne normy dotyczące rur, materiału płetw, wymiarów i wymagań spawania powinny zostać potwierdzone zgodnie ze specyfikacją projektu klienta.
Kluczowe zalety
- Wydajność w wysokich temperaturach: TP347H jest przeznaczona do wymagających zastosowań w podwyższonych temperaturach i oferuje dobrą odporność na pełzanie i utlenianie.
- Doskonała odporność na korozję: Stal nierdzewna austenityczna chromowo-niklowa zapewnia silną odporność na wiele wysokotemperaturowych środowisk korozyjnych.
- Stabilizacja niobem: Stabilizowany skład pomaga poprawić odporność na uczulenie podczas długotrwałego narażenia na podwyższone temperatury.
- Wysoka wydajność wymiany ciepła: Płetwy zapewniają znacznie większą powierzchnię zewnętrzną niż gładkie rury.
- Ciągłe połączenie płetwy z rurą: Spawanie wysokiej częstotliwości zapewnia spójne połączenie na całej długości rury.
- Nadaje się do kompaktowych wymienników ciepła: Zwiększona powierzchnia może zmniejszyć wymagany ślad powierzchni wymiany ciepła.
- Dobra integralność mechaniczna: Prawidłowo kontrolowane spawanie płetw minimalizuje szczeliny między płetwą a rurą, które w przeciwnym razie mogłyby zwiększyć opór cieplny.
- Przydatność do produkcji energii elektrycznej: Odpowiednie dla kotłów, przegrzewaczy, międzystopniowych przegrzewaczy, urządzeń do odzysku ciepła odpadowego i innych wysokotemperaturowych systemów wymiany ciepła.
Typowe zastosowania w elektrowniach
Spawane płetwowane rury wysokiej częstotliwości TP347H mogą być dostarczane do różnych zastosowań w zakresie wymiany ciepła w produkcji energii elektrycznej, w tym:
1. Przegrzewacze
Sekcje przegrzewaczy pracują w podwyższonych temperaturach i wymagają rur o dobrej odporności na utlenianie, wytrzymałości na pełzanie i długoterminowej stabilności wymiarowej. TP347H nadaje się do wybranych zastosowań w wysokotemperaturowych przegrzewaczach.
2. Międzystopniowe przegrzewacze
Rury międzystopniowych przegrzewaczy są wielokrotnie narażone na działanie pary o wysokiej temperaturze i środowisk gazów spalinowych. Połączenie możliwości pracy TP347H w wysokich temperaturach i zwiększonej powierzchni płetwowej może stanowić skuteczne rozwiązanie do odzysku ciepła i kontroli temperatury pary.
3. Ekonomizery
Rury płetwowe mogą zwiększyć powierzchnię wymiany ciepła po stronie gazowej ekonomizera, pomagając odzyskać ciepło jawne z gazów spalinowych i poprawić ogólną sprawność kotła. Wybór materiału powinien opierać się na rzeczywistej temperaturze gazu, warunkach korozyjnych, rozważaniach dotyczących punktu rosy i wymaganiach projektowych.
4. Systemy odzysku ciepła odpadowego
Spawane płetwowane rury wysokiej częstotliwości mogą być stosowane w kotłach odzysku ciepła i urządzeniach do odzysku ciepła, gdzie wymagana jest wysoka wydajność wymiany ciepła po stronie gazowej i niezawodne połączenie rury z płetwą.
5. Sekcje odzysku ciepła kotłowego
Technologia ta ma zastosowanie do wybranych sekcji odzysku ciepła, gdzie wymagane jest zwiększenie powierzchni wymiany ciepła bez proporcjonalnego zwiększania ogólnych rozmiarów urządzenia.
Proces produkcji
Nasze spawane płetwowane rury wysokiej częstotliwości są produkowane przy użyciu kontrolowanego przygotowania rur, formowania płetw, spawania wysokiej częstotliwości, kontroli wymiarów i końcowej inspekcji.
Typowa sekwencja produkcyjna obejmuje:
- Przygotowanie rury – Rura TP347H jest sprawdzana pod kątem dokładności wymiarowej i stanu powierzchni.
- Przygotowanie taśmy płetwowej – Materiał płetwy jest dobierany zgodnie z wymaganiami dotyczącymi temperatury, korozji, rozszerzalności cieplnej i projektu.
- Formowanie płetwy – Taśma jest kształtowana do określonej geometrii płetwy.
- Spawanie wysokiej częstotliwości – Wysokoczęstotliwościowa energia elektryczna generuje zlokalizowane ciepło na styku płetwy z rurą, umożliwiając ciągłe spawanie płetwy z rurą.
- Monitorowanie spawania – Parametry spawania, takie jak częstotliwość, moc, prędkość liniowa i warunki styku, są kontrolowane w celu utrzymania spójnego połączenia.
- Dopasowanie płetwy i rury – Gotowa rura jest sprawdzana pod kątem skoku płetwy, wysokości, wyrównania, prostoliniowości i ogólnych wymiarów.
- Końcowa inspekcja i testowanie – Gotowy produkt przechodzi odpowiednie badania wymiarowe, wizualne, materiałowe, integralności spoin i badania nieniszczące zgodnie ze specyfikacją zakupu.
Proces spawania wysokiej częstotliwości jest szczególnie cenny w przypadku rur płetwowych, ponieważ ciągłe połączenie płetwy z rurą może zapewnić lepszą przewodność cieplną niż płetwy mocowane mechanicznie, gdzie między płetwą a rurą może powstać szczelina powietrzna.
Wspólne wymiary rur i płetw
Wymiary mogą być dostosowane do wymagań projektowych wymiennika ciepła. Typowe zakresy dla spawanych płetwowanych rur wysokiej częstotliwości obejmują:
| Parametr |
Typowy zakres |
| Średnica zewnętrzna rury |
12,7–63,5 mm |
| Grubość ścianki rury |
1,5–6,0 mm |
| Całkowita długość rury |
Do około 18 m, w zależności od wymagań dotyczących sprzętu i transportu |
| Wysokość płetwy |
6–25 mm |
| Grubość płetwy |
0,8–2,5 mm |
| Skok płetwy |
Około 2,0–10,0 mm |
| Współczynnik płetwowania |
Około 2–10 razy większa niż powierzchnia zewnętrzna gołej rury |
| Konfiguracja płetwy |
Pełne, ząbkowane lub inne profile inżynieryjne |
| Materiał płetwy |
Stal nierdzewna, stal węglowa, stal niskostopowa lub inne określone stopy |
Są to typowe zakresy inżynieryjne, a nie uniwersalne wymagania ASTM. Ostateczne wymiary powinny być ustalone zgodnie z obliczeniami wymiany ciepła, dopuszczalnym spadkiem ciśnienia, prędkością gazu, temperaturą pracy, rozszerzalnością cieplną, układem płyty rur i rysunkami klienta.
W przypadku projektów elektrowni, powszechnie dostarczane rozmiary rur mogą obejmować około 25,4 mm, 31,8 mm, 38,1 mm, 44,5 mm, 50,8 mm i 63,5 mm średnicy zewnętrznej, w zależności od wymagań projektu.
Skład chemiczny TP347H
TP347H to stabilizowana stal nierdzewna austenityczna. Typowe limity składu ASTM obejmują:
| Element |
Wymaganie TP347H, % |
| Węgiel (C) |
0,04–0,10 |
| Mangan (Mn) |
Maks. 2,00 |
| Krzem (Si) |
Maks. 1,00 |
| Fosfor (P) |
Maks. 0,045 |
| Siarka (S) |
Maks. 0,030 |
| Chrom (Cr) |
17,0–19,0 |
| Nikiel (Ni) |
9,0–13,0 |
| Molibden (Mo) |
Nie określono |
| Niob (Nb) |
8 × C minimum do maks. 1,10 |
| Żelazo (Fe) |
Reszta |
Powyższy skład TP347H jest zgodny z powszechnie publikowanymi wymaganiami ASTM dla rur TP347H.
Dodatek niobu jest ważną cechą TP347H. Niob stabilizuje węgiel i pomaga zmniejszyć uczulenie związane z węglikami chromu podczas pracy w podwyższonych temperaturach. To sprawia, że TP347H jest atrakcyjna do zastosowań w wysokotemperaturowych kotłach i systemach odzysku ciepła.
Właściwości mechaniczne TP347H
Typowe minimalne wymagania mechaniczne w temperaturze pokojowej dla rur TP347H obejmują:
| Właściwość |
Wymaganie |
| Wytrzymałość na rozciąganie |
Min. 515 MPa |
| Granica plastyczności |
Min. 205 MPa |
| Wydłużenie na 50 mm |
Min. 35% |
| Twardość |
Maks. 192 HBW / 200 HV; maks. 90 HRB |
Wartości te odpowiadają powszechnie określonym wymaganiom dla rur TP347H.
Rzeczywiste właściwości mechaniczne gotowej rury płetwowej zależą od stanu produkcji rury, obróbki cieplnej, obróbki na zimno, procesu spawania, wymiarów i obowiązującej normy produktu.

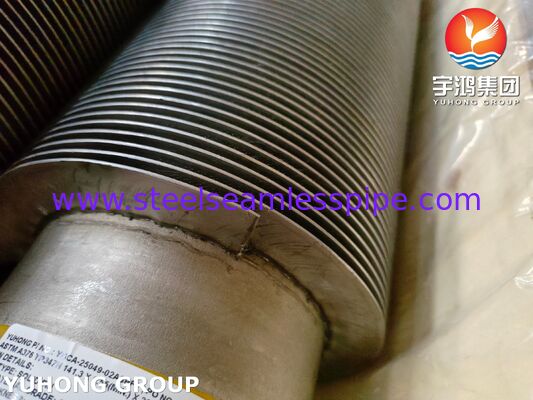

Jakość spawania płetwowych rur wysokiej częstotliwości
Jakość spoiny płetwy z rurą jest kluczowa dla wydajności powierzchni wymiany ciepła z płetwami. Nasze kontrole produkcji koncentrują się na:
- Ciągłe mocowanie płetwy
- Jednolite spawanie na całej długości rury
- Kontrolowana głębokość penetracji spoiny
- Spójny skok płetwy
- Prawidłowa wysokość i grubość płetwy
- Niska liczba nieciągłości spoiny
- Prawidłowe wyrównanie rury z płetwą
- Kontrolowane dostarczanie ciepła
- Minimalne zniekształcenia termiczne
- Odpowiednia wytrzymałość mechaniczna połączenia
W przypadku zastosowań w elektrowniach wysokotemperaturowych, materiał płetwy i parametry spawania powinny być dobierane z uwzględnieniem różnicy w rozszerzalności cieplnej między rurą a płetwą.
Inspekcja i testowanie
W zależności od specyfikacji zakupu, zastosowania i obowiązującej normy rury, inspekcja może obejmować:
Analiza chemiczna
Można przeprowadzić identyfikację materiału pozytywnego lub laboratoryjną analizę chemiczną w celu weryfikacji składu stopu TP347H. PMI jest szczególnie przydatne do potwierdzania gatunków stali nierdzewnych zawierających chrom, nikiel i niob.
Testy rozciągania
Testy rozciągania weryfikują ostateczną wytrzymałość na rozciąganie, granicę plastyczności i wydłużenie. Wymagania ASTM dla rur TP347H określają minimalne właściwości mechaniczne w temperaturze pokojowej.
Testy twardości
Testy twardości Rockwell, Brinell lub Vickers mogą być przeprowadzane zgodnie z obowiązującą specyfikacją.
Testy hydrostatyczne
Testy ciśnieniowe hydrostatyczne mogą być stosowane do rury zgodnie z obowiązującą specyfikacją rury i wymaganiami klienta.
Prądy wirowe / Nieniszczące badania elektryczne
Nieniszczące badania elektryczne mogą być używane do wykrywania nieciągłości, które mogą wpływać na integralność rury. ASTM A213, na przykład, wymaga, aby każda rura przeszła albo nieniszczące badanie elektryczne, albo badanie hydrostatyczne.
Test spłaszczania
Test spłaszczania ocenia plastyczność rury i odporność na deformację i jest częścią standardowych wymagań testowych dla odpowiednich rur austenitycznych.
Test rozszerzania
Tam, gdzie jest to wymagane przez obowiązującą specyfikację rury, test rozszerzania ocenia zdolność rury do wytrzymania kontrolowanego rozszerzania bez pękania.

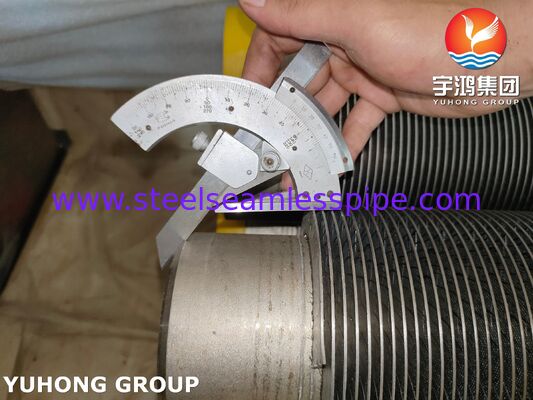

Inspekcja wizualna i wymiarowa
Gotowe rury płetwowe są sprawdzane pod kątem:
- Średnica zewnętrzna rury
- Grubość ścianki
- Długość rury
- Wysokość płetwy
- Grubość płetwy
- Skok płetwy
- Wyrównanie płetwy
- Prostoliniowość
- Stan powierzchni
- Wygląd spoiny płetwy z rurą
Testowanie integralności spoiny płetwy
W zależności od specyfikacji projektu, jakość spoiny płetwy z rurą może być oceniana poprzez badanie wizualne, inspekcję wymiarową, próbkowanie destrukcyjne, badanie metalograficzne lub testowanie wytrzymałości mechanicznej połączenia.
Dodatkowe metody NDT mogą być dostarczone, gdy są wymagane przez nabywcę lub specyfikację inżynieryjną.
Obowiązujące normy
Dokładna kombinacja norm powinna zostać potwierdzona przed zakupem. Powszechne normy dotyczące rur TP347H obejmują:
- ASTM A213/A213M – Bezszwowe rury kotłowe, przegrzewaczy i wymienników ciepła ze stali stopowej ferrytycznej i austenitycznej.
- ASTM A249/A249M – Spawane rury kotłowe, przegrzewaczy, wymienników ciepła i skraplaczy ze stali austenitycznej.
- ASME SA213 – Odpowiednik specyfikacji ASME powszechnie stosowany do rur kotłowych, przegrzewaczy i wymienników ciepła.
- ASME SA249 – Specyfikacja ASME dla spawanych rur kotłowych, przegrzewaczy, wymienników ciepła i skraplaczy ze stali austenitycznej.
ASTM potwierdza, że A213 obejmuje bezszwowe rury kotłowe, przegrzewaczy i wymienników ciepła ze stali stopowej ferrytycznej i austenitycznej, podczas gdy A249 obejmuje spawane rury austenityczne i specjalnie identyfikuje TP347H jako gatunek wysokotemperaturowy.
Dlaczego wybrać spawane płetwowane rury TP347H do produkcji energii elektrycznej?
Urządzenia do wymiany ciepła w elektrowniach muszą działać niezawodnie w warunkach wysokich temperatur, cykli termicznych, utleniania, korozji, wibracji i długich okresów eksploatacji. TP347H oferuje połączenie odporności na korozję stali nierdzewnej austenitycznej, wytrzymałości w wysokich temperaturach i stabilizacji niobem.
W połączeniu ze spawanymi płetwami wysokiej częstotliwości, rura zapewnia znacznie powiększoną powierzchnię wymiany ciepła, zachowując jednocześnie ciągłe połączenie między płetwą a rurą. To sprawia, że konstrukcja jest szczególnie użyteczna, gdy projektanci potrzebują wysokiej wydajności wymiany ciepła po stronie gazowej w ramach ograniczonej przestrzeni urządzenia.
Prawidłowy dobór materiału pozostaje kluczowy. Przed wyborem TP347H należy wziąć pod uwagę temperaturę pracy, ciśnienie pary, skład chemiczny gazów spalinowych, charakterystykę popiołu, narażenie na siarkę/chlor, cykle termiczne, materiał płetwy i okres eksploatacji.
Dostępne opcje dostosowania
Możemy produkować spawane płetwowane rury wysokiej częstotliwości zgodnie z rysunkami klienta i wymaganiami dotyczącymi wymiany ciepła, w tym:
- Materiał rury: TP347H
- Średnica zewnętrzna rury i grubość ścianki
- Materiał płetwy
- Wysokość płetwy
- Grubość płetwy
- Skok płetwy
- Profil płetwy
- Nagie końce
- Długość rury
- Długość płetwowania
- Współczynnik płetwowania
- Wymagania dotyczące spawania
- Obróbka powierzchni
- Wymagania dotyczące inspekcji i testowania
- Wymagania dotyczące pakowania i znakowania
Podsumowanie produktu
Spawane płetwowane rury TP347H wysokiej częstotliwości to wysokowydajne elementy wymiany ciepła opracowane do wymagających zastosowań w produkcji energii elektrycznej i odzysku ciepła w wysokich temperaturach. Ich połączenie właściwości TP347H w podwyższonych temperaturach i konstrukcji z ciągłymi spawanymi płetwami stanowi skuteczne rozwiązanie do zwiększania powierzchni wymiany ciepła, poprawy sprawności cieplnej i optymalizacji rozmiaru wymiennika ciepła.
Dla elektrowni wymagających niezawodnych powierzchni wymiany ciepła w przegrzewaczach, międzystopniowych przegrzewaczach, ekonomizerach, systemach odzysku ciepła odpadowego i innych urządzeniach wysokotemperaturowych, spawane płetwowane rury TP347H wysokiej częstotliwości mogą być zaprojektowane tak, aby spełniały określone wymagania termiczne, mechaniczne, wymiarowe i inspekcyjne.
