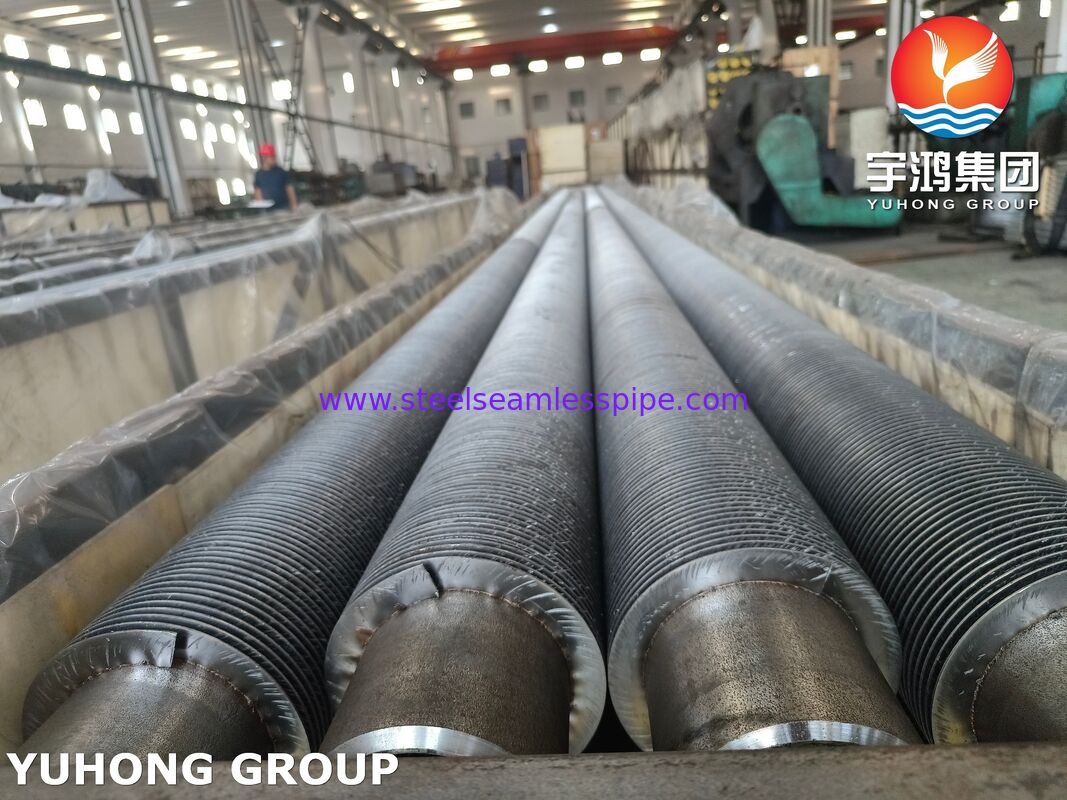

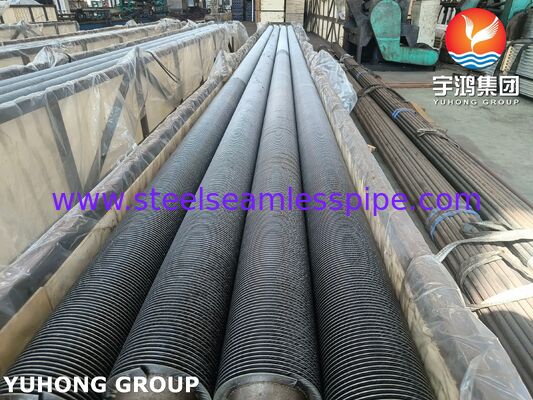

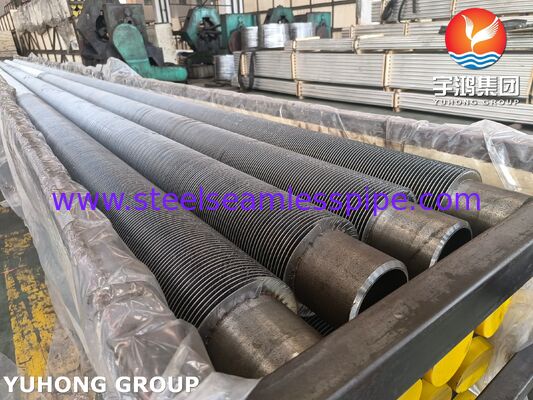

Rury żeberkowane spawane wysoką częstotliwością ASTM A335 P22 do ekonomizerów
Przegląd produktu
Rury żeberkowane spawane wysoką częstotliwością ASTM A335 P22 to rury wymiany ciepła zaprojektowane do pracy w ekonomizerach wysokotemperaturowych, sekcjach odzysku ciepła kotłów, systemach HRSG i urządzeniach do odzysku ciepła odpadowego. Wykonane z rury ze stali stopowej P22 i ciągłych spawanych żeber, rury te zapewniają znacznie większą zewnętrzną powierzchnię wymiany ciepła niż rury gładkie, zachowując jednocześnie niezawodną wydajność mechaniczną i termiczną w trudnych warunkach pracy.
ASTM A335 P22 to stal stopowa chromowo-molibdenowa zawierająca około 2,25% chromu i 1% molibdenu. Jej wytrzymałość w podwyższonych temperaturach, odporność na utlenianie i degradację termiczną sprawiają, że jest szczególnie odpowiednia do zastosowań w kotłach i odzysku ciepła, gdzie konwencjonalne rury ze stali węglowej mogą nie zapewniać wystarczającej zdolności temperaturowej.
Proces spawania wysoką częstotliwością tworzy ciągłe połączenie metalurgiczne między taśmą żebrową a powierzchnią rury. Zapewnia to efektywną wymianę ciepła z gorących gazów spalinowych do płynu roboczego wewnątrz rury, przy jednoczesnym zachowaniu dobrej odporności na wibracje i powtarzające się cykle termiczne.
W zastosowaniach ekonomizerów, rury żeberkowane P22 HFW są wykorzystywane głównie do odzyskiwania ciepła jawnego z gazów spalinowych kotła i przekazywania go do wody zasilającej lub innego płynu procesowego. Zmniejsza to zużycie paliwa, poprawia sprawność kotła i obniża temperaturę odprowadzanych gazów spalinowych.
Dlaczego stosować rury żeberkowane P22 HFW w ekonomizerach?
Wydajność wymiany ciepła w ekonomizerze zależy w dużej mierze od dostępnej powierzchni i temperatury gazów spalinowych. Rura żeberkowana zwiększa zewnętrzną powierzchnię wymiany ciepła bez konieczności proporcjonalnego zwiększania długości rury lub zajmowanej powierzchni przez urządzenie.
Połączenie materiału rury ASTM A335 P22 + konstrukcji żeber spawanych wysoką częstotliwością oferuje kilka zalet:
- Zdolność do pracy w wysokich temperaturach
- Zwiększona odporność na utlenianie i degradację termiczną
- Duża zewnętrzna powierzchnia wymiany ciepła
- Wydajna wymiana ciepła po stronie gazowej
- Mocne połączenie żebra z rurą
- Dobra odporność na cykle termiczne
- Nadaje się do wysokotemperaturowych gazów spalinowych kotłów
- Kompaktowa konstrukcja ekonomizera
- Zwiększona wydajność odzysku ciepła
- Długa żywotność przy prawidłowym projektowaniu i eksploatacji
P22 jest szczególnie przydatny w sekcjach ekonomizera narażonych na stosunkowo wysokie temperatury gazów spalinowych lub surowe warunki termiczne.
Typowe zastosowania
Rury żeberkowane spawane wysoką częstotliwością ASTM A335 P22 są głównie stosowane w:
1. Ekonomizery kotłowe
Jest to główne zastosowanie. Rury żeberkowane odzyskują ciepło z gazów spalinowych kotła i wykorzystują je do podgrzewania wody zasilającej kocioł przed jej wejściem do systemu wytwarzania pary.
2. Urządzenia do odzysku ciepła HRSG
Rury żeberkowane P22 mogą być stosowane w wybranych sekcjach odzysku ciepła w podwyższonych temperaturach generatorów pary z odzyskiem ciepła (HRSG), gdzie wymagane jest stosowanie rur ze stali stopowej w podwyższonych temperaturach.
3. Kotły do odzysku ciepła odpadowego
Zakłady przemysłowe mogą wykorzystywać rury żeberkowane P22 HFW do odzyskiwania energii z gorących strumieni wylotowych generowanych przez piece, urządzenia procesowe, silniki, turbiny i inne systemy wysokotemperaturowe.
4. Kotły elektrowni
Nadają się do sekcji wymiany ciepła w urządzeniach energetycznych przemysłowych i użyteczności publicznej, gdzie wymagana jest wytrzymałość w wysokich temperaturach i niezawodny odzysk ciepła.
5. Odzysk ciepła procesowego w przemyśle
Zastosowania obejmują rafinerie, zakłady petrochemiczne, chemiczne, metalurgiczne i inne zakłady przemysłowe wymagające odzysku ciepła z gorących gazów wylotowych.
Typowa konstrukcja
Rura żeberkowana P22 HFW zazwyczaj składa się z:
Rura ze stali stopowej P22 → spawane wysoką częstotliwością żebro → ciągła powierzchnia wymiany ciepła z żeberkami
Żebro jest ciągle spawane do zewnętrznej ściany rury za pomocą procesu spawania oporowego wysoką częstotliwością. W przeciwieństwie do mechanicznie montowanych układów żeber, połączenie spawane zapewnia mocną i ciągłą ścieżkę wymiany ciepła między rurą a żebrem.
W zależności od konstrukcji ekonomizera, klienci mogą określić różne kombinacje:
- Średnica zewnętrzna rury
- Grubość ścianki rury
- Wysokość żeberka
- Grubość żeberka
- Rozstaw żeber
- Konfiguracja żeber
- Długość żeberkowana

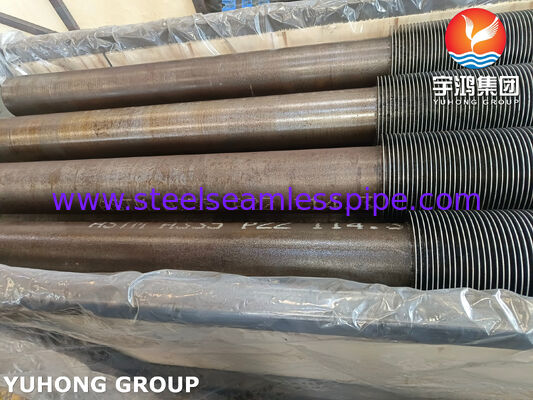

- Gładkie końce rury
- Materiał żeberka
- Materiał rury
- Wymagania dotyczące spawania żeber z rurą
Typowy zakres rozmiarów rur
Ostateczne wymiary powinny być zawsze ustalane zgodnie z termicznym projektem ekonomizera, wymaganiami ciśnieniowymi, prędkością gazu, warunkami osadzania się zanieczyszczeń i obowiązującą specyfikacją projektu.
Typowe wymiary rur obejmują:
| Parametr |
Typowy zakres |
| Średnica zewnętrzna rury |
25–76 mm |
| Grubość ścianki rury |
2,5–8,0 mm |
| Długość żeberkowana |
1000–12000 mm |
| Wysokość żeberka |
8–30 mm |
| Grubość żeberka |
0,8–2,5 mm |
| Rozstaw żeber |
2,5–12 mm |
| Gładkie końce rury |
50–300 mm lub zgodnie z rysunkiem |
Typowe średnice rur, takie jak 25,4 mm, 31,8 mm, 38,1 mm, 44,5 mm, 50,8 mm, 57 mm i 63,5 mm, mogą być produkowane w zależności od projektu ekonomizera klienta.
Wartości te stanowią reprezentatywne zakresy produkcyjne, a nie stałe wymagania wymiarowe ASTM A335. Dokładne wymiary rur i żeber należy potwierdzić na podstawie zatwierdzonego rysunku technicznego i specyfikacji zakupu.
Skład chemiczny ASTM A335 P22
ASTM A335 P22 to gatunek stali ferrytycznej stopowej zawierającej chrom i molibden do pracy w podwyższonych temperaturach.
| Pierwiastek |
Typowe wymaganie ASTM A335 P22, % wag. |
| Węgiel (C) |
0,05–0,15 |
| Mangan (Mn) |
0,30–0,60 |
| Fosfor (P) |
≤0,025 |
| Siarka (S) |
≤0,025 |
| Krzem (Si) |
≤0,50 |
| Chrom (Cr) |
1,90–2,60 |
| Molibden (Mo) |
0,87–1,13 |
Zawartość chromu poprawia odporność na utlenianie i korozję w podwyższonych temperaturach, podczas gdy molibden przyczynia się do wytrzymałości w wysokich temperaturach i odporności na pełzanie.
Powyższy skład chemiczny należy zweryfikować w odniesieniu do obowiązującej edycji ASTM A335/A335M i konkretnego certyfikatu materiałowego dostarczonego z produktem.
Właściwości mechaniczne ASTM A335 P22
Typowe minimalne wymagania mechaniczne dla ASTM A335 P22 obejmują:
| Właściwość |
Wymaganie |
| Wytrzymałość na rozciąganie |
≥415 MPa |
| Granica plastyczności |
≥205 MPa |
| Wydłużenie |
≥30% |
Rzeczywiste właściwości mechaniczne mogą przekraczać określone wartości minimalne w zależności od warunków produkcji i obróbki cieplnej.
W zastosowaniach ekonomizerów, wydajność materiału w podwyższonych temperaturach jest szczególnie ważna, ponieważ rura jest narażona na wahania temperatury i ciśnienie podczas przenoszenia ciepła z gazów spalinowych do płynu wewnętrznego.
Proces spawania wysoką częstotliwością
Taśma żebrowa jest ciągle mocowana do rury P22 za pomocą procesu spawania wysoką częstotliwością.
Podczas spawania prąd wysokiej częstotliwości powoduje lokalne nagrzewanie na styku żebra z rurą. Następnie stosuje się nacisk w celu uzyskania ciągłego połączenia spawanego.
Proces produkcji zazwyczaj obejmuje:
- Przygotowanie rury P22
- Czyszczenie powierzchni
- Przygotowanie taśmy żebrowej
- Helikalne nawijanie żeber
- Nagrzewanie wysokiej częstotliwości
- Ciągłe spawanie pod naciskiem
- Kontrola wymiarowa
- Inspekcja spoiny żebro-rura
- Końcowe prostowanie i wykończenie
- Inspekcja i testowanie
- Oznakowanie i pakowanie
Prawidłowe parametry spawania są kluczowe, ponieważ nadmierne dostarczanie ciepła może negatywnie wpłynąć na materiał rury, podczas gdy niewystarczające dostarczanie ciepła może skutkować niewystarczającym połączeniem żeber.
Inspekcja i testowanie
Kontrola jakości powinna obejmować zarówno rurę ASTM A335 P22, jak i strukturę żeber spawanych wysoką częstotliwością.
W zależności od specyfikacji zakupu i zastosowania, testowanie może obejmować:
Analiza chemiczna
Pozytywna identyfikacja materiału lub laboratoryjna analiza chemiczna mogą być użyte do weryfikacji składu stopu P22.
Testowanie na rozciąganie
Testowanie na rozciąganie weryfikuje wytrzymałość na rozciąganie, granicę plastyczności i wydłużenie w odniesieniu do obowiązującej specyfikacji materiałowej.
Testowanie twardości
Testowanie twardości może być przeprowadzone w celu weryfikacji stanu materiału i spójności obróbki cieplnej.
Testowanie hydrostatyczne lub ciśnieniowe
Rura może być poddana testowaniu hydrostatycznemu zgodnie z obowiązującą specyfikacją ASTM, wymaganiami projektu lub specyfikacją zamawiającego.
Testowanie prądami wirowymi
Badanie prądami wirowymi może być użyte do wykrywania pewnych nieciągłości powierzchniowych i podpowierzchniowych w rurze.
Testowanie ultradźwiękowe
Badanie ultradźwiękowe może być określone do wykrywania wewnętrznych lub objętościowych nieciągłości w materiale rury lub obszarze spawania.
Inspekcja spoiny żebro-rura
Połączenie spawanych żeber powinno być badane pod kątem ciągłości, jakości połączenia, podcięć, nadmiernych nierówności spoiny, rozwarstwień i innych wad.
Inspekcja wymiarowa
Ważne wymiary obejmują:
- Średnica zewnętrzna rury
- Grubość ścianki
- Długość żeberkowana
- Wysokość żeberka
- Grubość żeberka
- Rozstaw żeber
- Prostowanie rury
- Długość gładkich końców
- Długość całkowita
Inspekcja wizualna
Gotowa rura powinna być poddana inspekcji wizualnej pod kątem uszkodzeń powierzchni, deformacji żeber, niepełnego spawania, pęknięć, korozji, nadmiernego utleniania i innych wad produkcyjnych.
Wymagania dotyczące testowania powinny być uzgodnione przed produkcją, ponieważ obowiązujący plan inspekcji zależy od specyfikacji projektu klienta i obowiązującego kodu.
Zalety rur ekonomizerowych ASTM A335 P22 HFW
Wysoka wydajność wymiany ciepła
Spawane żeberka zwiększają zewnętrzną powierzchnię wymiany ciepła, umożliwiając ekonomizerowi przenoszenie większej ilości ciepła w stosunkowo kompaktowej instalacji.
Wydajność w podwyższonych temperaturach
Stal chromowo-molibdenowa P22 zapewnia lepszą wydajność w wysokich temperaturach niż wiele konwencjonalnych gatunków stali węglowej.
Mocne mocowanie żeber
Ciągłe spawanie wysoką częstotliwością tworzy niezawodne połączenie między żebrem a rurą, poprawiając wydajność wymiany ciepła i odporność na wibracje mechaniczne.
Zmniejszona powierzchnia zajmowana przez urządzenie
Zwiększona powierzchnia rury żeberkowanej pozwala projektantom osiągnąć wymaganą wydajność wymiany ciepła przy bardziej kompaktowej grupie rur.
Nadaje się do cykli termicznych
Prawidłowo wykonane rury żeberkowane HFW mogą wytrzymać powtarzające się cykle ogrzewania i chłodzenia występujące w systemach kotłów i odzysku ciepła odpadowego.
Rury żeberkowane P22 HFW w porównaniu do rur gładkich
Rura gładka zapewnia wymianę ciepła głównie przez swoją zewnętrzną powierzchnię. W ekonomizerze jednak współczynnik wymiany ciepła po stronie gazowej jest często znacznie niższy niż współczynnik po stronie cieczy.
Dodanie żeber zwiększa powierzchnię po stronie gazowej, a tym samym pomaga zrównoważyć opór wymiany ciepła.
To sprawia, że rury żeberkowane HFW są szczególnie atrakcyjne dla:
Gorące gazy spalinowe → powierzchnia żeber → złącze żebro/rura spawane → ścianka rury P22 → woda zasilająca
Wynikiem jest bardziej efektywne wykorzystanie dostępnej powierzchni wymiany ciepła.
Zalecane zastosowania ekonomizerów
Rury żeberkowane spawane wysoką częstotliwością ASTM A335 P22 są szczególnie odpowiednie dla:
- Ekonomizery kotłów wysokotemperaturowych
- Przemysłowe ekonomizery kotłowe
- Systemy kotłów energetycznych
- Sekcje odzysku ciepła HRSG
- Kotły do odzysku ciepła odpadowego
- Systemy odzysku ciepła w rafineriach
- Odzysk ciepła procesowego w przemyśle petrochemicznym
- Odzysk ciepła z wylotów pieców
- Wymienniki ciepła gaz-ciecz w wysokich temperaturach
Ostateczny wybór materiału powinien uwzględniać temperaturę gazów spalinowych, temperaturę wody zasilającej, ciśnienie, środowisko korozyjne, zawartość siarki, charakterystykę osadzania się popiołu/zanieczyszczeń, cykle termiczne i okres projektowej żywotności.
Opcje produkcji i dostawy
Rury żeberkowane P22 HFW mogą być dostarczane zgodnie z rysunkami klienta lub specyfikacjami technicznymi. W zależności od projektu, dostosowanie może obejmować:
- Średnica i grubość ścianki rury
- Wysokość żeberka
- Rozstaw żeber
- Grubość żeberka
- Konstrukcja żeber pełnych lub ząbkowanych
- Wybór materiału żeberka
- Długości rur z żeberkami i bez
- Konfiguracja końców rur
- Wymagania dotyczące spawania
- Poziom inspekcji
- Wymagania dotyczące pakowania
- Certyfikacja materiału
Każda partia produkcyjna może być dostarczona z odpowiednią dokumentacją jakościową, taką jak Certyfikaty Badań Materiałowych (MTC), raporty z inspekcji wymiarowej, wyniki badań mechanicznych, wyniki analizy chemicznej i odpowiednie zapisy z badań nieniszczących.
Zapewnienie jakości
W przypadku krytycznych zastosowań w kotłach i odzysku ciepła, kontrola jakości powinna obejmować cały proces produkcyjny – od weryfikacji przychodzącej rury P22, przez spawanie żeber, po końcową inspekcję.
Szczególną uwagę należy zwrócić na:
- Prawidłową identyfikację materiału P22
- Dokładność wymiarową rury
- Skład chemiczny
- Właściwości mechaniczne
- Stan obróbki cieplnej
- Wymiary żeber
- Ciągłe spawanie żeber
- Jakość połączenia żebro-rura
- Stan powierzchni
- Prostowanie
- Ostateczne tolerancje wymiarowe
- Identyfikowalność i dokumentacja
Takie podejście pomaga zapewnić, że gotowe rury żeberkowane spełniają wymagania techniczne wymagających zastosowań ekonomizerów.
Wnioski
Rury żeberkowane spawane wysoką częstotliwością ASTM A335 P22 oferują praktyczne połączenie wydajności stopowej stali w podwyższonych temperaturach i wysokowydajnej wymiany ciepła z żeberkami. Ich głównym zastosowaniem są ekonomizery kotłowe, gdzie odzyskują ciepło z gorących gazów spalinowych i przekazują je do wody zasilającej kocioł.
Ich zastosowanie może również obejmować HRSG, kotły do odzysku ciepła odpadowego, elektrownie, rafinerie, zakłady petrochemiczne i systemy odzysku ciepła z pieców przemysłowych.
Dla projektów wymagających dużej zdolności wymiany ciepła, kompaktowych wymiarów urządzeń i niezawodnego działania w podwyższonych temperaturach, rury żeberkowane P22 HFW stanowią mocne rozwiązanie dla powierzchni wymiany ciepła w ekonomizerach.
