ASME SA240 SS304 Płyta Wymiennika Ciepła Precyzyjnie Wywiercona CNC do Petrochemicznych Zastosowań Odpornych na Korozję

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	YUHONG
Orzecznictwo:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Numer modelu:	Arkusz rurowy ASME SA240 SS304

Zapłata:

Minimalne zamówienie:	1 szt
Cena:	negocjowalne
Szczegóły pakowania:	Skrzynia drewniana / żelazna / tkana torba
Czas dostawy:	Zależy od ilości
Zasady płatności:	T/T, akredytywa
Możliwość Supply:	800 ton/miesiąc

Kontakt

Wszystkie produkty

Bezszwowa rura ze stali nierdzewnej (350)

Bezszwowa rura ze stali nierdzewnej (347)

Dwustronna rura ze stali nierdzewnej (137)

Dwustronna rura ze stali nierdzewnej (39)

Rurka igłowa (173)

Fin Tube (752)

Wymiennik ciepła (43)

Rura wymiennika ciepła (480)

Zestaw rur wymiennika ciepła (57)

Arkusz rurowy wymiennika ciepła (132)

wyłącznik wymiennika ciepła (39)

Klimatyzer (14)

Zbiornik ciśnieniowy (4)

Spawana rura ze stali nierdzewnej (62)

Spawana rura ze stali nierdzewnej (136)

Nikiel rur (275)

Rura ze stopu niklu (110)

Rura ze stopu miedzi (258)

Rura ze stali stopowej (226)

Rurka tytanowa (22)

Jasna rura wyżarzana (166)

Rura kotła (163)

okucie stalowe (884)

Kołnierz stalowy (683)

Inni (412)

Elementy okładzin (9)

Szczegółowy opis produktu

Podkreślić:

Arkusz rurowy wymiennika ciepła ASME SA240

Precyzyjny arkusz rurowy wiercony CNC

Odporna na korozję blacha rurowa SS304

Przekładka rurowa ASME SA240 SS304 do zastosowań petrochemicznych i ogólnych przemysłowych

Przegląd produktu

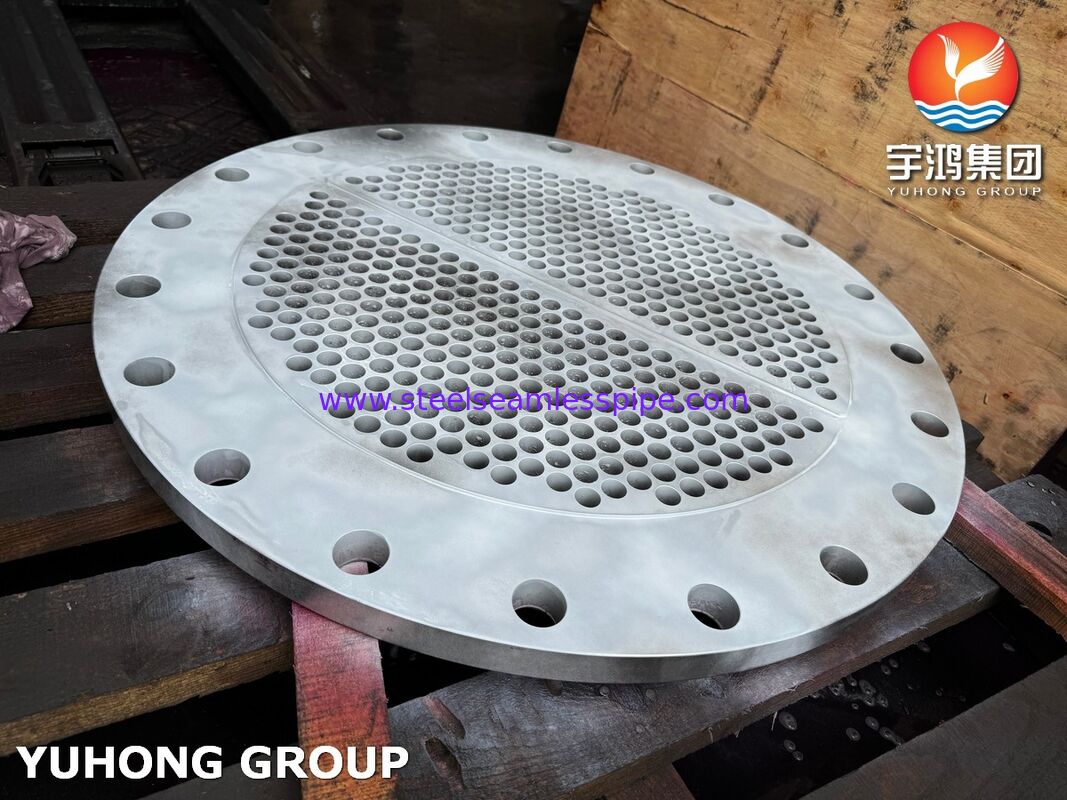

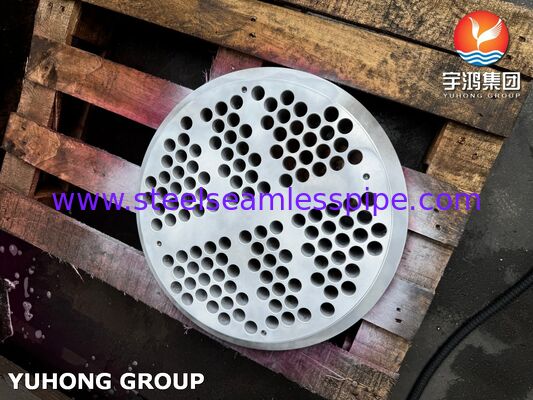

Przekładka rurowa to perforowana płyta okrągła, która mocuje i wyrównuje pakiet rur, jednocześnie utrzymując szczelność ciśnieniową między płynami po stronie płaszcza i po stronie rur. Jest to główny element konstrukcyjny wymiennika ciepła typu płaszczowo-rurowego, przenoszący ciśnienie.

Ta przekładka rurowa jest wykonana ze stali nierdzewnej ASME SA240 typu 304 (UNS S30400) - standardowej austenitycznej gatunku przemysłowego, oferującej równowagę między odpornością na korozję, plastycznością i spawalnością. Materiał zapewnia niezawodną wydajność w temperaturach roboczych do 465°C (870°F) w środowiskach utleniających.

Produkcja: Precyzyjnie wywiercone i obrobione CNC zgodnie z dostarczonymi przez klienta rysunkami układu TEMA (rozstaw trójkątny lub kwadratowy), z rowkami podziałowymi i powierzchniami uszczelniającymi obrobionymi zgodnie ze specyfikacją.

Specyfikacje materiałowe

Wszystkie przekładki rurowe są produkowane w ścisłej zgodności z ASME SA240 / ASTM A240 - nie stosuje się alternatywnych norm.

Skład chemiczny - ASME SA240 Typ 304

Źródło: ASME SA240 / ASTM A240
Element	Skład (%)
Węgiel (C)	≤ 0,07
Mangan (Mn)	≤ 2,00
Fosfor (P)	≤ 0,045
Siarka (S)	≤ 0,030
Krzem (Si)	≤ 0,75
Chrom (Cr)	18,0 - 20,0
Nikiel (Ni)	8,0 - 10,5
Azot (N)	≤ 0,10

Właściwości mechaniczne (temperatura pokojowa)

Źródło: ASME SA240 / ASTM A240
Właściwość	Wartość
Wytrzymałość na rozciąganie	≥ 515 MPa (75 000 psi)
Granica plastyczności (przesunięcie 0,2%)	≥ 205 MPa (30 000 psi)
Wydłużenie	≥ 40%
Twardość	≤ 92 HRB (≤ 201 HBW)

Możliwości wymiarowe

Źródło: ASME SA240 / normy TEMA
Parametr	Zakres / Tolerancja
Średnica zewnętrzna	Niestandardowa, do 3000 mm+
Grubość	25 mm do 150 mm+ (dostępne niestandardowe)
Tolerancja średnicy otworu na rurę	+0,05 / -0,00 mm (precyzja CNC)
Rozstaw otworów	Zgodnie z układem TEMA (zazwyczaj 25,4 mm do 31,75 mm)
Rowki na otwór	2 lub 3 precyzyjne rowki pierścieniowe

Wymagania dotyczące inspekcji i testowania

Wszystkie przekładki rurowe podlegają kompleksowemu badaniu nieniszczącemu (NDE) z pełną identyfikowalnością materiału utrzymywaną za pomocą raportów z badań młynarskich (MTR).

Metoda badania	Cel	Kryteria akceptacji
Badanie penetracyjne (PT)	Wykrywa nieciągłości powierzchniowe (pęknięcia, porowatość, zagięcia)	ASME SA240 / specyfikacja klienta
Badanie ultradźwiękowe (UT)	Wykrywa wady podpowierzchniowe (wtrącenia, laminacje, puste przestrzenie)	ASME SA240 / specyfikacja klienta
PMI (Identyfikacja materiału)	Weryfikuje skład stopu za pomocą XRF	Zgodnie z certyfikatem materiałowym
Inspekcja wymiarowa	Weryfikuje średnicę otworu, rozstaw, głębokość rowka, wykończenie powierzchni, średnicę zewnętrzną/grubość	Zgodnie z układem TEMA + rysunek klienta
Inspekcja wizualna	Wykończenie powierzchni, wyrównanie rowka podziałowego, stan powierzchni uszczelniającej	Zgodnie z wymaganiami ASME + TEMA

Badania PT i UT są przeprowadzane ze 100% wskaźnikiem kontroli na krytycznych powierzchniach.

Scenariusze zastosowań

Przekładki rurowe ASME SA240 SS304 są stosowane w wymiennikach ciepła, gdzie płyny po stronie rur lub po stronie płaszcza są łagodnie korozyjne, a stężenie chlorków pozostaje niskie.

Główne branże:

Petrochemia i rafinacja - Wymiana ciepła w procesach rafinacji i chemicznych
Farmaceutyczna - Sanitarne wymienniki ciepła do kontrolowanych procesów
Żywność i napoje - Podgrzewanie/chłodzenie procesowe, gdzie wymagana jest higiena i łatwość czyszczenia
Produkcja energii - Podgrzewacze wody zasilającej niskiego ciśnienia, chłodnice oleju smarowego
HVAC i chłodnictwo - Chillery, skraplacze, pakiety parowników
Przemysł ogólny - Chłodnice wody, chłodnice oleju hydraulicznego, obsługa płynów nieagresywnych

Limit ciśnienia projektowego: ≤ 30 barów (~435 psi) dla konstrukcji z blachy walcowanej.

Zalety i dostosowanie

Zalety inżynieryjne:

Odporność na korozję: Zawartość chromu 18,0-20,0% i niklu 8,0-10,5% zapewnia odporność na utlenianie i korozję spowodowaną ekspozycją na atmosferę, wodę słodką, parę i łagodne roztwory chemiczne.

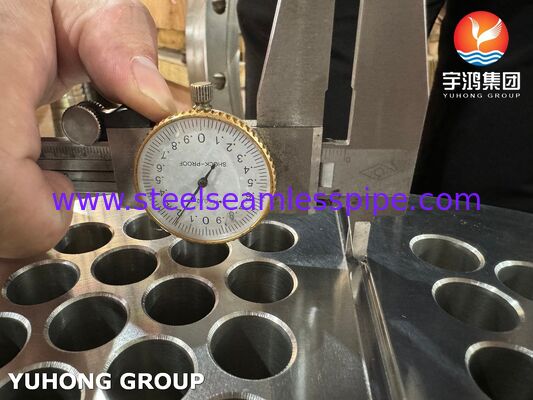

Precyzyjne dopasowanie: Otwory na rury wiercone CNC z tolerancją +0,05 / -0,00 mm zapobiegają wyciekom obejściowym i zapewniają spójne walcowanie rur.
Integralność połączenia: 2 lub 3 precyzyjne rowki pierścieniowe na otwór maksymalizują wytrzymałość na wyciąganie mechaniczną podczas hydraulicznego rozszerzania rur.
Identyfikowalność: Pełna certyfikacja materiałowa z MTR potwierdzająca zgodność z ASME SA240 pod względem składu chemicznego i właściwości mechanicznych.

Dostępne dostosowanie:

Niestandardowa średnica zewnętrzna i grubość zgodnie z rysunkiem
Wzory otworów na rury: rozstaw trójkątny lub kwadratowy zgodnie z układem TEMA
Niestandardowe konfiguracje rowków
Konstrukcje z pływającą lub stałą przekładką rurową
Opcje konstrukcji z blachy walcowanej (SA240) lub odkuwanej

FAQ - Częste pytania techniczne

P: Jaka jest różnica między ASME SA240 a ASTM A240 dla przekładek rurowych 304?

O: ASME SA240 to przyjęcie ASTM A240 przez Kodeks Kotłów i Naczyń Ciśnieniowych ASME. W przypadku elementów przenoszących ciśnienie w naczyniach kodowanych ASME, SA240 jest odpowiednią specyfikacją. Oba odwołują się do tych samych właściwości materiałowych dla typu 304 (UNS S30400).

P: Kiedy należy określić przekładkę rurową z blachy walcowanej w porównaniu do przekładki rurowej odkuwanej?

O: Blacha walcowana (SA240) nadaje się do grubości do około 100 mm i ciśnień do 30 barów, oferując korzyści kosztowe. Konstrukcja odkuwana (ASTM A182 F304) jest wymagana dla grubych ścianek, wysokiego ciśnienia i zastosowań z ekstremalnymi cyklami termicznymi.

P: Jakie badanie NDE jest zazwyczaj wymagane dla przekładek rurowych ASME SA240 304?

O: Standardowe wymagania obejmują PT (badanie penetracyjne) do wykrywania wad powierzchniowych i UT (badanie ultradźwiękowe) do wykrywania wad podpowierzchniowych. PMI jest przeprowadzane w celu weryfikacji składu stopu. Dodatkowe badania (hydrostatyczne itp.) mogą być określone zgodnie z wymaganiami klienta.
