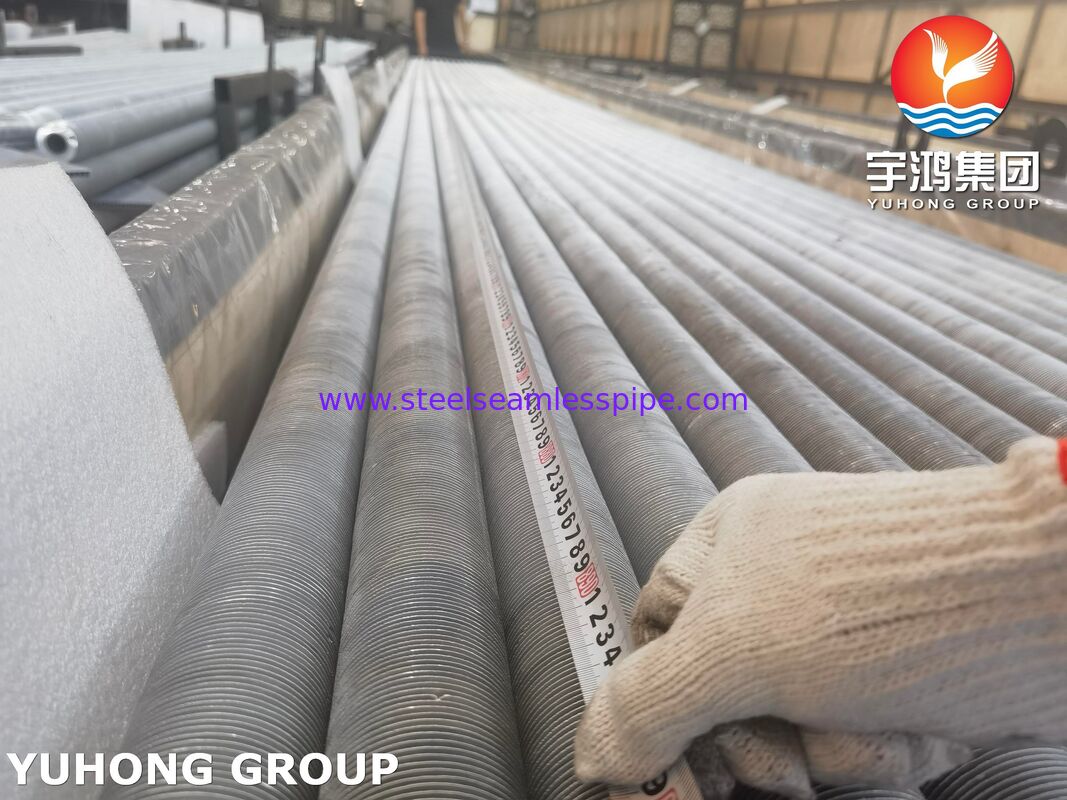

Przewody żeberkowe wytłaczane do chłodnic suchych – ASME SB163 UNS N08825

Przewody żeberkowe wytłaczane do chłodnic suchych wykonane z ASME SB163 UNS N08825 (Incoloy 825) rury bazowe są przeznaczone do wymagających zastosowań w wymianie ciepła chłodzonych powietrzem, gdzie ważna jest odporność na korozję, integralność mechaniczna i niezawodne długoterminowe działanie.

UNS N08825 to stop niklowo-żelazowo-chromowo-molibdenowo-miedziowy ze stabilizacją tytanową. Połączenie chromu, molibdenu, miedzi i niklu zapewnia silną odporność na szeroki zakres środowisk korozyjnych. W przypadku chłodnic suchych stop ten może być wybrany, gdy urządzenia do wymiany ciepła wymagają wyższego poziomu odporności na korozję niż tradycyjne rury ze stali węglowej lub nierdzewnej.

Nasze przewody żeberkowe wytłaczane wykorzystują aluminiową tuleję lub materiał żeberka mechanicznie połączony z określoną rurą bazową N08825. Proces wytłaczania tworzy ścisły i ciągły kontakt między żeberkiem a rurą, zapewniając wydajną ścieżkę wymiany ciepła od ścianki rury do otaczającego powietrza.

Uzyskany zespół rur nadaje się do chłodnic suchych, wymienników ciepła chłodzonych powietrzem, skraplaczy chłodzonych powietrzem, chłodnic procesowych i innego sprzętu do chłodzenia powietrzem z wymuszonym lub indukowanym ciągiem.

Najważniejsze cechy produktu

• Materiał rury bazowej: ASME SB163 UNS N08825
• Stop: Stop niklowo-żelazowo-chromowo-molibdenowo-miedziowy 825
• Nazwa zwyczajowa: Incoloy 825
• Typ rury: Bezszwowa rura ze stopu niklu
• Typ żeberka: Wytłaczane / klejone żeberko aluminiowe
• Zastosowanie: Chłodnice suche i urządzenia do wymiany ciepła chłodzone powietrzem
• Produkcja: Wytłaczanie mechaniczne na rurze bazowej
• Kontakt żeberko-rura: Ciągły kontakt metalurgiczny/mechaniczny w zależności od określonej konstrukcji
• Wymiana ciepła: Duża powierzchnia zewnętrzna do wymiany ciepła po stronie powietrza
• Zaleta eksploatacyjna: Rura bazowa odporna na korozję w połączeniu z żeberkami aluminiowymi o wysokiej przewodności cieplnej
• Forma dostawy: Proste odcinki; zespoły żeberkowe mogą być dostarczane zgodnie z wymaganiami projektu

ASME/ASTM B163 obejmuje bezszwowe rury niklowe i ze stopów niklu do zastosowań w skraplaczach i wymiennikach ciepła i zawiera UNS N08825 wśród określonych stopów.

Dlaczego stosować UNS N08825 do przewodów żeberkowych chłodnic suchych?

Chłodnice suche w dużym stopniu polegają na wydajnej wymianie ciepła po stronie powietrza. Ponieważ powietrze ma stosunkowo niską przewodność cieplną w porównaniu z wodą, zazwyczaj wymagana jest duża zewnętrzna powierzchnia wymiany ciepła. Wytłaczane żeberka znacznie zwiększają efektywną zewnętrzną powierzchnię, zachowując kompaktową konfigurację wymiennika ciepła.

rura bazowa UNS N08825 jest szczególnie przydatna tam, gdzie środowisko po stronie rury może narażać wymiennik ciepła na działanie mediów korozyjnych lub gdzie wymagana jest zwiększona wydajność stopu.

Stop zawiera około 38–46% niklu, 19,5–23,5% chromu, 2,5–3,5% molibdenu i 1,5–3,0% miedzi, z dodatkiem tytanu do stabilizacji.

Połączenie rury N08825 odpornej na korozję i żeber aluminiowych wytłaczanych o wysokiej przewodności cieplnej stanowi praktyczne rozwiązanie dla zastosowań wymagających zarówno odporności na korozję po stronie rury, jak i wydajnego odprowadzania ciepła po stronie powietrza.

Typowe zastosowania

Nasze wytłaczane przewody żeberkowe ASME SB163 UNS N08825 mogą być projektowane do:

1. Chłodnice suche

Stosowane w systemach chłodzenia zamkniętego obiegu, gdzie płyn procesowy lub mieszaniny wody/glikolu są chłodzone powietrzem otoczenia, a nie przez bezpośrednie odparowanie wody.

2. Wymienniki ciepła chłodzone powietrzem

Nadają się do urządzeń, w których ciepło musi być przenoszone z płynu procesowego do powietrza atmosferycznego przez pakiety rur żeberkowych.

3. Chłodzenie procesów przemysłowych

Mogą być stosowane w przemyśle chemicznym i procesowym, gdzie odporność na korozję jest ważnym czynnikiem.

4. Systemy energetyczne i zasilania

Mają zastosowanie w pomocniczych systemach chłodzenia i innym sprzęcie do wymiany ciepła chłodzonego powietrzem, gdzie wybór stopu jest podyktowany środowiskiem pracy.

5. Systemy chłodzenia wrażliwe na korozję

UNS N08825 może być rozważany tam, gdzie konwencjonalne materiały rur ze stali nierdzewnej lub węglowej mogą nie zapewniać pożądanej odporności na korozję.

Konstrukcja wytłaczanych rur żeberkowych

Wytłaczana rura żeberkowa zazwyczaj składa się z:

Bezszwowa rura bazowa UNS N08825 + tuleja żeberka aluminiowego + profil żeberka wytłaczanego

Podczas produkcji aluminiowa rura lub tuleja jest umieszczana wokół rury bazowej i mechanicznie wytłaczana w celu utworzenia żeber. Proces wytłaczania zapewnia ścisłe przyleganie materiału żeberka do powierzchni rury.

Ta konstrukcja oferuje kilka ważnych zalet:

• Duża zewnętrzna powierzchnia wymiany ciepła
• Wydajna przewodność cieplna rura-żeberko
• Silne mocowanie mechaniczne
• Dobra odporność na luzowanie się żeber
• Spójna geometria żeber
• Kompaktowa konstrukcja wymiennika ciepła
• Nadaje się do wymiany ciepła po stronie powietrza o dużej objętości

W przypadku chłodnic suchych dokładna wysokość żeberka, grubość, skok, liczba żeber na jednostkę długości i stop aluminium powinny być dobierane zgodnie z wymaganą wydajnością cieplną, prędkością powietrza, spadkiem ciśnienia, warunkami otoczenia i wymaganiami mechanicznymi.

Standardowy / typowy zakres rozmiarów

Specyfikacja rur ASME SB163 obejmuje bezszwowe rury niklowe i ze stopów niklu o średnicy zewnętrznej do 3 cali (76,2 mm), z określonymi ograniczeniami grubości ścianki.

W przypadku wytłaczanych rur żeberkowych stosowanych w chłodnicach suchych, typowe rozmiary rur bazowych obejmują:

Uwaga: Są to typowe zakresy inżynieryjne, a nie uniwersalne wymagania wymiarowe SB163. Ostateczne wymiary należy potwierdzić zgodnie z projektem termicznym chłodnicy suchej i specyfikacją zamawiającego.

ASTM B163 wyraźnie uznaje konfiguracje rur o średnicy zewnętrznej/średniej grubości ścianki i średnicy zewnętrznej/minimalnej grubości ścianki.

Skład chemiczny ASME SB163 UNS N08825

Typowe określone wymagania chemiczne dla UNS N08825 obejmują:

Nikiel, chrom, molibden i miedź są szczególnie ważne dla właściwości antykorozyjnych stopu, podczas gdy tytan zapewnia stabilizację.

Właściwości mechaniczne

Dla rury UNS N08825, wymagania mechaniczne zależą od obowiązującej specyfikacji produktu i dostarczonego stanu. Powszechnie stosowany zestaw minimalnych właściwości dla rur wyżarzanych obejmuje:

Obowiązująca specyfikacja ASME/ASTM i zamówienie zakupu powinny określać ostateczne wartości akceptacji dla dostarczonej rury. Opublikowane informacje B163 identyfikują wytrzymałość na rozciąganie, granicę plastyczności, wydłużenie i twardość wśród wymaganych charakterystyk mechanicznych.

Inspekcja i testowanie

Aby zapewnić niezawodne działanie w chłodnicach suchych, nasze wytłaczane przewody żeberkowe mogą być poddawane inspekcji zarówno na etapie rury bazowej, jak i na etapie gotowego przewodu żeberkowego.

1. Analiza chemiczna

Można przeprowadzić pozytywną identyfikację materiału i/lub laboratoryjną analizę chemiczną w celu weryfikacji składu UNS N08825.

2. Test na rozciąganie

Test na rozciąganie weryfikuje:

• Wytrzymałość na rozciąganie
• Granica plastyczności
• Wydłużenie

Są to jedne z wymagań mechanicznych objętych normą ASTM B163.

3. Test twardości

Test twardości Rockwell można przeprowadzić zgodnie z obowiązującą specyfikacją.

4. Test hydrostatyczny

Test hydrostatyczny można zlecić w celu wykrycia wycieków lub wad związanych z ciśnieniem w rurze bazowej.

5. Prąd wirowy / Nieniszczące badania elektryczne

Nieniszczące badanie elektryczne można zastosować do wykrywania nieciągłości w bezszwowych rurach ze stopów niklu. Obowiązujące normy dotyczące rur określają wymagania i procedury badań nieniszczących.

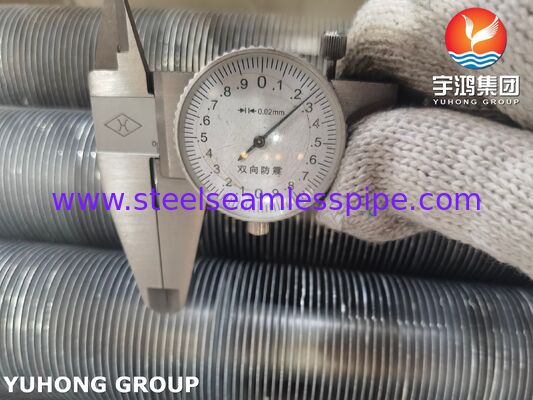

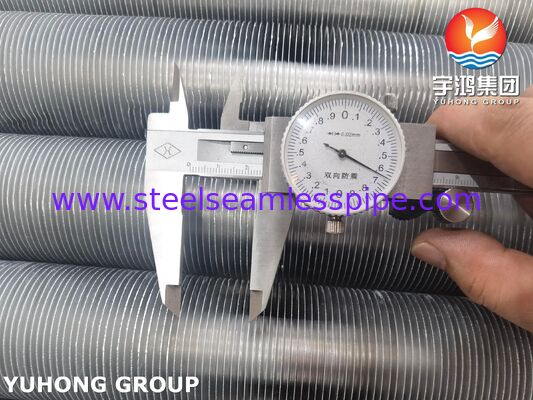

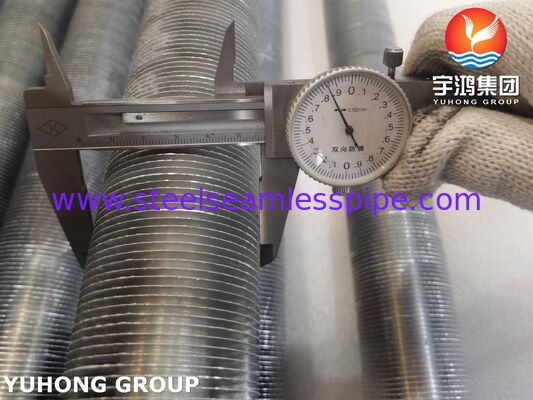

6. Inspekcja wymiarowa

Gotowe rury można sprawdzić pod kątem:

• Średnica zewnętrzna rury
• Grubość ścianki
• Długość rury
• Średnica zewnętrzna żeberka
• Wysokość żeberka
• Grubość żeberka
• Skok żeberka
• Koncentryczność żeberka
• Ogólna prostoliniowość

7. Inspekcja wiązania / kontaktu żeberka

Proces wytłaczania i gotowy zespół można poddać inspekcji w celu weryfikacji prawidłowego zazębienia mechanicznego między aluminiowym żeberkiem a rurą bazową N08825.

8. Inspekcja wizualna i powierzchniowa

Powierzchnie rur i żeber są badane pod kątem widocznych wad, wgnieceń, pęknięć, nadmiernych zarysowań, deformacji, uszkodzeń żeber i innych nieprawidłowości produkcyjnych.

9. Inspekcja PMI

Można zaoferować pozytywną identyfikację materiału, jeśli jest wymagana, w celu potwierdzenia, że rura bazowa odpowiada UNS N08825.

Proces produkcji

Nasza typowa ścieżka produkcyjna to:

Bezszwowa rura UNS N08825 → Inspekcja przychodząca → Przygotowanie powierzchni → Montaż tulei aluminiowej → Wytłaczanie → Formowanie żeber → Inspekcja wymiarowa → Inspekcja wiązania żeber/rur → Cięcie → Inspekcja końcowa → Pakowanie

Proces wytłaczania jest starannie kontrolowany w celu uzyskania jednolitej geometrii żeber i ścisłego kontaktu między aluminiowym żeberkiem a rurą ze stopu niklu.

W przypadku dużych projektów chłodnic suchych geometria żeber może być dostosowana do:

• Wymagana zdolność wymiany ciepła
• Spadek ciśnienia po stronie powietrza
• Wydajność wentylatora
• Projektowa temperatura powietrza
• Temperatura płynu procesowego
• Ciśnienie po stronie rury
• Układ rur
• Wymagana odporność na korozję
• Ogólne wymiary pakietu

Zalety naszych wytłaczanych przewodów żeberkowych ASME SB163 N08825

Rura bazowa odporna na korozję
UNS N08825 stanowi rozwiązanie ze stopu niklu dla wymagających środowisk.

Wysoka wydajność wymiany ciepła po stronie powietrza
Wytłaczane żeberka zwiększają zewnętrzną powierzchnię dostępną do wymiany ciepła.

Silny kontakt żeberko-rura
Proces wytłaczania zapewnia ścisły kontakt mechaniczny między żeberkiem a rurą.

Kompaktowa konstrukcja wymiennika ciepła
Większa efektywna powierzchnia pozwala na dużą zdolność wymiany ciepła w stosunkowo kompaktowym pakiecie.

Konfigurowalna geometria
Średnica rury, grubość ścianki, wysokość żeberka, skok, grubość i całkowita długość mogą być produkowane zgodnie z wymaganiami projektu.

Nadaje się do projektowanych systemów chłodnic suchych
Przewody żeberkowe mogą być włączane do urządzeń chłodzących powietrzem z ciągiem wymuszonym lub indukowanym.

Dokumentacja jakościowa

Na życzenie pakiet dostawy może zawierać:

• Certyfikat badania materiału (MTC)
• Raport z analizy chemicznej
• Raport z badania mechanicznego
• Raport z inspekcji wymiarowej
• Raport z testu hydrostatycznego
• Raport z badania prądem wirowym/NDT
• Raport PMI
• Zapis z inspekcji wymiarowej żeber
• Certyfikat zgodności
• Dokumentacja inspekcji strony trzeciej
• Lista pakowania i zapisy identyfikowalności

Numery cieplne mogą być utrzymywane od surowej rury N08825 przez produkcję gotowych przewodów żeberkowych w celu zapewnienia identyfikowalności projektu.

Podsumowanie specyfikacji produktu
