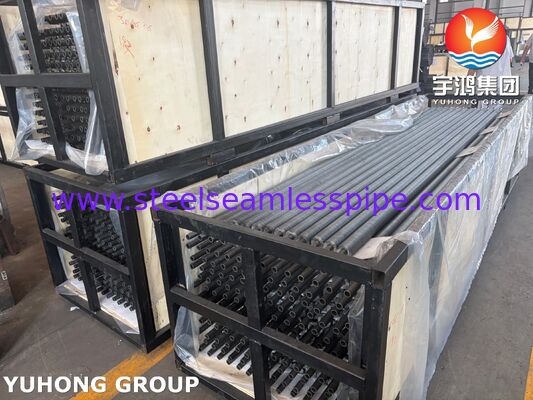

ASME SA179 Typ KL Aluminiowa rurka z płetwami do ekonomizera i odzyskiwania ciepła

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	YUHONG
Orzecznictwo:	ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU;
Numer modelu:	Uzwojona rurka płetwowa typu KL

Zapłata:

Minimalne zamówienie:	10 szt
Cena:	negocjowalne
Szczegóły pakowania:	DREWNIANA OBUDOWA Z ŻELAZNĄ RAMĄ
Czas dostawy:	Zbywalny
Zasady płatności:	L/C, T/T
Możliwość Supply:	1000 ton miesięcznie

Kontakt

Wszystkie produkty

Bezszwowa rura ze stali nierdzewnej (357)

Bezszwowa rura ze stali nierdzewnej (354)

Dwustronna rura ze stali nierdzewnej (145)

Dwustronna rura ze stali nierdzewnej (41)

Rurka igłowa (177)

Fin Tube (771)

Wymiennik ciepła (45)

Rura wymiennika ciepła (486)

Zestaw rur wymiennika ciepła (57)

Arkusz rurowy wymiennika ciepła (133)

wyłącznik wymiennika ciepła (39)

Klimatyzer (14)

Zbiornik ciśnieniowy (4)

Spawana rura ze stali nierdzewnej (62)

Spawana rura ze stali nierdzewnej (136)

Nikiel rur (281)

Rura ze stopu niklu (114)

Rura ze stopu miedzi (259)

Rura ze stali stopowej (230)

Rurka tytanowa (22)

Jasna rura wyżarzana (165)

Rura kotła (166)

okucie stalowe (890)

Kołnierz stalowy (695)

Inni (414)

Elementy okładzin (9)

Szczegółowy opis produktu

Materiał rury podstawowej:	ASTM A179 / ASME SA179 Stal węglowa	Materiał płetw:	Aluminium (AL1060 / AL1100 / AL1050)
Średnica zewnętrzna rury (OD):	15,88–63 mm	Wysokość płetw:	6,35–25,4 mm (wspólnie 10–16 mm)
Grubość płetwy:	0,3–0,5 mm (typowo 0,4 mm	Maks. Temperatura pracy:	Do 250–260°C
Podkreślić:	ASME SA179 KL aluminiowa rurka z płetwami , rury aluminiowe z płetwami do ekonomizera , Rurka z płetwami odzysku ciepła

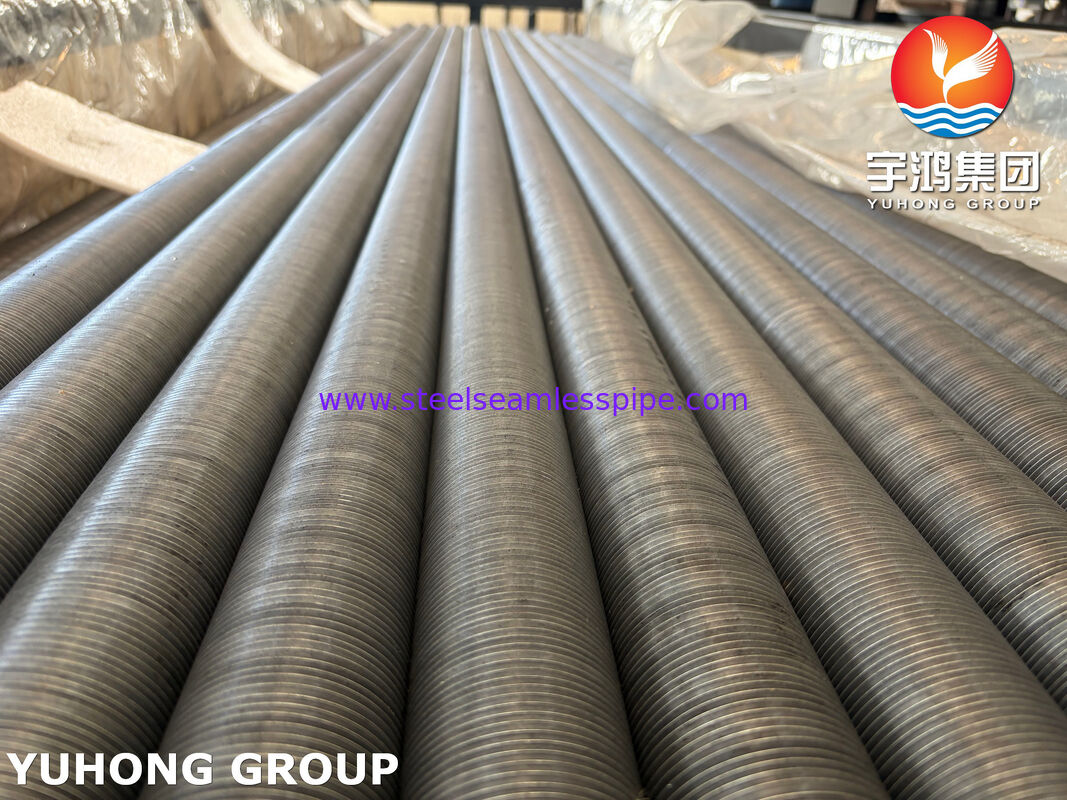

Żebrowana rura typu KL – rura bazowa ze stali węglowej ASTM A179 z żeberkami aluminiowymi

Wprowadzenie produktu

Żebrowane rury typu KL (znane również jako żebrowane rury typu L z nacięciami, nawijane pod napięciem) to wysokowydajne elementy wymiany ciepła przeznaczone do chłodnic powietrznych, ekonomizerów i przemysłowych systemów chłodzenia.

Produkt ten charakteryzuje się bezszwową, ciągnioną na zimno rurą bazową ze stali węglowej ASTM A179 / ASME SA179 w połączeniu z żeberkami z aluminium o wysokiej czystości (AL1060 / AL1100). Unikalny proces nawijania pod napięciem z naciętymi stopkami typu L tworzy silne mechaniczne zazębienie między stopką żeberka a powierzchnią rury bazowej, zapewniając doskonałą wydajność wymiany ciepła, zwiększoną odporność na wibracje i niezawodne działanie w temperaturach do 250–260°C.

Struktura rury żebrowanej – rura bazowa ASTM A179 + żeberka aluminiowe

1. Materiał rury bazowej: Stal węglowa ASTM A179 / ASME SA179

Bezszwowa, ciągniona na zimno rura ze stali niskowęglowej wyprodukowana zgodnie ze standardami ASTM A179 / ASME SA179. Powierzchnia zewnętrzna jest precyzyjnie nacinana przed żebrowaniem w celu zwiększenia wiązania mechanicznego.

2. Materiał żeberka: Aluminium (AL1060 / AL1100)
Taśma aluminiowa o wysokiej czystości jest formowana w kształt litery L i nawijana pod napięciem na naciętą rurę bazową. Po nawinięciu stopka typu L jest dodatkowo nacinana w powierzchnię rury, bezpiecznie mocując żeberko.

3. Proces osadzania / produkcji

Powierzchnia zewnętrzna rury bazowej jest nacinana
Taśma aluminiowa jest ciągle formowana w profil L i ciasno nawijana pod kontrolowanym napięciem
Stopka żeberka jest jednocześnie nacinana w powierzchnię rury

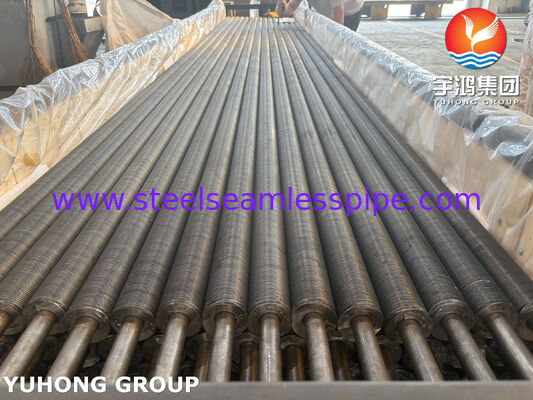

Oba końce rury pozostają nieżebrowane (gołe) do spawania lub wkładania w płytę rurową
Rury są czyszczone, suszone i zabezpieczone antykorozyjnie na końcach

Proces ten zwiększa powierzchnię kontaktu metal-metal o około 30–50% w porównaniu ze standardowymi żeberkami typu L, co skutkuje niższym oporem cieplnym i lepszą długoterminową wydajnością w warunkach cyklicznego obciążenia cieplnego.

Skład chemiczny – materiał rury bazowej ASTM A179

Pierwiastek	Zawartość (%)
Węgiel (C)	0,06 – 0,18
Mangan (Mn)	0,27 – 0,63
Fosfor (P)	≤ 0,035
Siarka (S)	≤ 0,035

Właściwości mechaniczne rury bazowej ASTM A179

Właściwość	Wartość
Wytrzymałość na rozciąganie	≥ 325 MPa
Granica plastyczności	≥ 180 MPa
Wydłużenie	≥ 35%
Twardość	≤ 72 HRB

Skład chemiczny – materiał żeberka aluminiowego (AL1060)

Pierwiastek	Zawartość (%)
Aluminium (Al)	≥ 99,6
Krzem (Si)	≤ 0,25
Żelazo (Fe)	≤ 0,35
Miedź (Cu)	≤ 0,05
Mangan (Mn)	≤ 0,03
Cynk (Zn)	≤ 0,05
Inne (każdy)	≤ 0,03
Inne (łącznie)	≤ 0,10

Zakres wymiarów i tolerancja – rura żebrowana ASTM A179 + aluminium KL

Parametr	Zakres standardowy	Typowa tolerancja
Średnica zewnętrzna rury bazowej (OD)	15,88 – 50,8 mm (5/8" – 2")	±0,1 mm
Grubość ścianki rury bazowej	1,0 – 3,0 mm (zalecane min. 1,65 mm)	Zgodnie z ASTM A179
Wysokość żeberka	6,35 – 25,4 mm (typowe 10 – 16 mm)	±0,5 mm
Grubość żeberka	0,3 – 0,5 mm (typowe 0,4 mm)	±0,03 mm
Rozstaw żeber / FPI	2,1 – 6,0 mm / 7 – 11 FPI	±0,2 mm na 100 mm
Długość rury	Do 18 000 mm	Na zamówienie
Końce nieżebrowane	Zgodnie z wymaganiami (zwykle 50 – 150 mm na każdym końcu)	—

Zalety wydajnościowe

Doskonała wydajność wymiany ciepła dzięki zwiększonej powierzchni kontaktu wynikającej z konstrukcji naciętej stopki typu L
Maksymalna ciągła temperatura pracy: 250–260°C
Maksymalne ciśnienie robocze: do 3,2 MPa
Dobra odporność na korozję atmosferyczną (stopka żeberka chroni rurę bazową)
Wysoka odporność na wibracje i cykliczne obciążenia cieplne
Lekkie żeberka aluminiowe zmniejszają ogólną masę urządzenia
Opłacalna alternatywa dla rur żebrowanych wytłaczanych lub typu G do zastosowań w średnich temperaturach
W pełni mechaniczne połączenie – nie wymaga spawania ani lutowania

Pola zastosowań

Rury żebrowane typu KL ASTM A179 + aluminium są szeroko stosowane w:

Chłodnice powietrzne (ACHE) w zakładach petrochemicznych i naftowo-gazowych
Ekonomizery i podgrzewacze powietrza w systemach wytwarzania energii i odzysku ciepła odpadowego
Chłodnice sprężarek i chłodnice gazu
Chłodnice suche HVAC i przemysłowe
Systemy chłodnicze i klimatyzacyjne
Chłodnice procesowe w zakładach chemicznych i nawozowych
Jednostki do odzysku ciepła ze spalin i spalarni

Nasze zalety i doświadczenie

Jako wyspecjalizowany producent i eksporter rur żebrowanych oferujemy:

Pełne możliwości produkcyjne rur żebrowanych typu L, LL, KL, G i wytłaczanych
Ścisła kontrola jakości zgodnie ze specyfikacjami ASTM, ASME i klienta
Certyfikaty badania młotowego (EN 10204 3.1 / 3.2) dostarczane z każdą przesyłką
Dostępne niestandardowe rozmiary, gołe końce i opakowania
Obszerne doświadczenie w eksporcie do Europy, na Bliski Wschód, do Azji Południowo-Wschodniej i Ameryki Południowej
Konkurencyjne ceny z niezawodnymi terminami realizacji i profesjonalnym wsparciem technicznym
