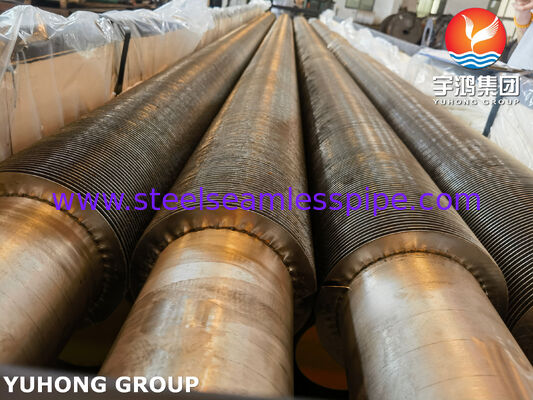

Rury żebrowane spawane o wysokiej częstotliwości do wymienników ciepła – ASTM A269 TP316

Przegląd produktu

Rury żebrowane spawane o wysokiej częstotliwości (rury żebrowane HFW)wyprodukowany zStal nierdzewna ASTM A269 TP316to zaprojektowane komponenty przenoszące ciepło do wymienników ciepła wymagających odporności na korozję, niezawodnych parametrów termicznych i trwałego połączenia żeberek z rurą.

Żebro jest przyspawane w sposób ciągły do ​​zewnętrznej powierzchni rury za pomocą procesu zgrzewania elektrycznego o wysokiej częstotliwości. Tworzy to mocne metalurgiczne/mechaniczne połączenie pomiędzy żebrem a rurą, przy jednoczesnym zachowaniu spójnego profilu żebra na całej długości rury.

ASTM A269 TP316 to austenityczna stal nierdzewna zawierająca molibden, zapewniająca lepszą odporność na chlorki i wiele środowisk chemicznych w porównaniu z konwencjonalną stalą nierdzewną 304. To sprawia, że ​​rury żebrowane TP316 HFW nadają się do wymagających zastosowań w wymiennikach ciepła, w których występują wilgotne, korozyjne lub aktywne chemicznie warunki pracy.

Nasze rury żebrowane HFW mogą być produkowane zgodnie z rysunkami klienta i wymaganiami dotyczącymi wymienników ciepła, w tym określoną średnicą rury, grubością ścianki, wysokością żebra, grubością żebrowania, podziałką żeber, długością rury i wykończeniem powierzchni.

Kluczowe funkcje

• Materiał rury podstawy:Stal nierdzewna ASTM A269 TP316
• Materiał płetwy:TP316 lub inny kompatybilny materiał zgodnie ze specyfikacją
• Proces produkcyjny:Zgrzewanie oporowe wysoką częstotliwością
• Załącznik płetw:Ciągłe spawane połączenie żebra z rurą
• Doskonała odporność na korozję
• Dobra odporność na środowiska zawierające chlorki
• Wysoka i stała siła łączenia żebra z rurą
• Duża efektywna powierzchnia wymiany ciepła
• Nadaje się do kompaktowych konstrukcji wymienników ciepła
• Możliwość dostosowania wysokości, skoku, grubości i długości płetwy
• Nadaje się do konfiguracji płaszczowo-rurowych i innych żebrowanych wymienników ciepła

Typowe specyfikacje

Powyższe wymiary reprezentują powszechnie produkowane zakresy, a nie ograniczenia ASTM A269. Ostateczne wymiary należy wybrać zgodnie z projektem termicznym wymiennika ciepła, wymaganiami dotyczącymi spadków ciśnienia, wymaganiami produkcyjnymi i rysunkami nabywcy.

ASTM A269 historycznie identyfikuje powszechnie stosowane rury o średnicy wewnętrznej wynoszącej około 6,4 mm w górę i nominalnej grubości ścianki 0,51 mm w górę, podczas gdy rzeczywiste wymiary rur żebrowanych HFW są zwykle określane na podstawie konstrukcji wymiennika ciepła.

ASTM A269 TP316 Skład chemiczny

Poniżej przedstawiono typowe wymagania chemiczne ASTM A269 TP316. Wartości są maksymalne, chyba że określono zakres.

Specyfikacja ASTM identyfikuje TP316 jako UNS S31600 i obejmuje kontrolę składu chemicznego węgla, manganu, fosforu, siarki, krzemu, niklu, chromu i molibdenu.

Właściwości mechaniczne

Typowe minimalne wymagania mechaniczne dla rur ASTM A269 TP316 to:

Ostateczne wartości właściwości mechanicznych należy potwierdzić w odniesieniu do obowiązującej edycji normy ASTM A269/A269M i uzgodnionych warunków dostawy. ASTM A269 zawiera przepisy dotyczące prób rozciągania/mechanicznych, a także twardości i innych wymagań dotyczących jakości rur.

Proces spawania wysokiej częstotliwości

Podczas produkcji listwa żeberkowa ze stali nierdzewnej jest w sposób ciągły dociskana do powierzchni rury, podczas gdy energia elektryczna o wysokiej częstotliwości wytwarza miejscowe ciepło na powierzchni styku. W celu wytworzenia ciągłego połączenia spawanego stosuje się nacisk.

Proces HFW zapewnia:

1. Ciągłe mocowanie płetwywzdłuż długości rury.
2. Stały odstęp między żebramidla przewidywalnej wydajności wymiany ciepła.
3. Wysoka wydajność produkcjido długich rur żebrowanych.
4. Silna odporność na separację żeberpodczas obsługi i eksploatacji.
5. Dobra powtarzalność wymiarowaz rurki na rurkę.
6. Efektywna ekspansja powierzchni wymiany ciepłabez konieczności dużego zwiększania średnicy rury.

Dla producentów wymienników ciepła ciągłe złącze spawane jest szczególnie ważne, ponieważ złe mocowanie żeberek może zwiększyć rezystancję styku termicznego i zmniejszyć efektywną wydajność wymiany ciepła przez powierzchnię żeber.

Inspekcja i testowanie

Każdą partię produkcyjną można sprawdzić zgodnie z normą ASTM A269, specyfikacjami nabywcy i odpowiednią normą produkcyjną wymienników ciepła.

1. Analiza chemiczna

Przeprowadza się analizę cieplną lub produktową w celu sprawdzenia, czy materiał TP316 jest zgodny z określonym składem chemicznym.

2. Próba rozciągania

Próba rozciągania sprawdza granicę plastyczności, wytrzymałość na rozciąganie i wydłużenie materiału rury.

3. Próba twardości

Twardość jest sprawdzana w celu sprawdzenia zgodności z obowiązującymi wymaganiami materiałowymi i dostawczymi.

4. Próba hydrostatyczna

Można przeprowadzić testy hydrostatyczne w celu sprawdzenia integralności ciśnienia w rurze.

5. Nieniszczące badania elektryczne

ASTM A269 wymaga, aby każda rura przeszła nieniszczący test elektryczny lub test hydrostatyczny, z zastrzeżeniem odpowiednich wymagań specyfikacji.

6. Próba spłaszczania

Rurę można poddać próbie spłaszczania w celu oceny plastyczności i odporności na odkształcenia.

7. Próba rozwarcia

Testy rozszerzania można zastosować do oceny plastyczności rury i odporności na pękanie podczas odkształcania.

8. Test odwrotnego spłaszczania

W przypadku rur spawanych można zastosować odwrotne spłaszczanie w celu oceny spawu pod kątem niedoskonałości.

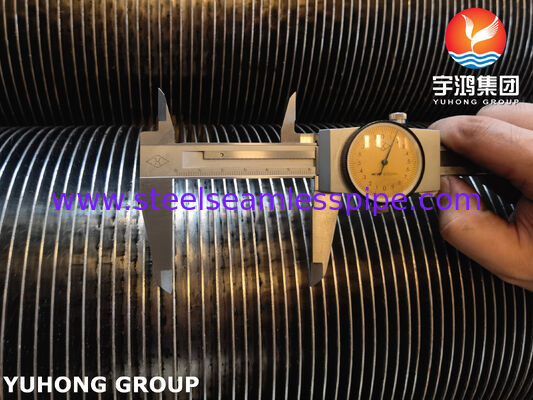

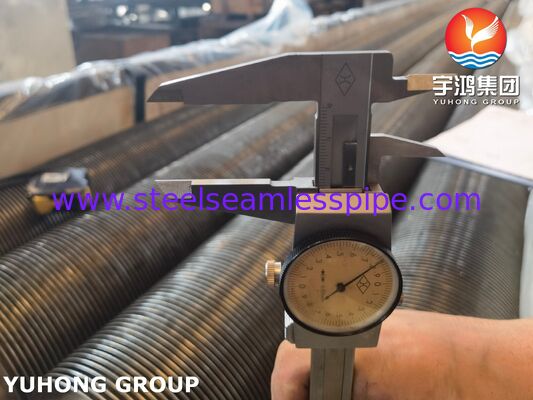

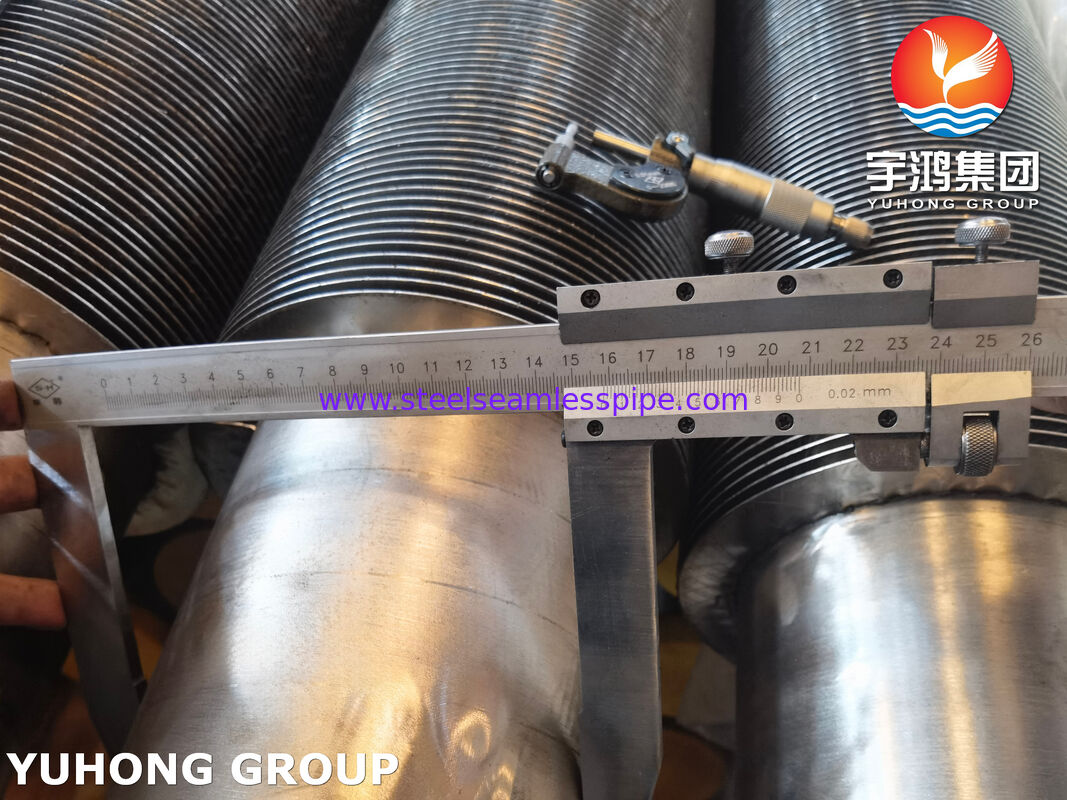

9. Kontrola wymiarowa

Można sprawdzić następujące wymiary:

• Średnica zewnętrzna rury
• Grubość ścianki rury
• Długość rury
• Wysokość płetwy
• Grubość płetwy
• Smoła Fin
• Szerokość płetwy
• Koncentryczność płetw
• Mocowanie płetwy do rury
• Prostota

10. Kontrola spawów i mocowania żeberek

Spawane połączenie żebra z rurą jest sprawdzane wizualnie i wymiarowo. Dodatkowe metody kontroli, w tym penetracja barwnika lub inne metody NDT, mogą zostać dostarczone, jeśli wymaga tego specyfikacja nabywcy.

Wykończenie powierzchni

Rury żebrowane ASTM A269 TP316 HFW mogą być dostarczane z różnymi stanami powierzchni w zależności od zastosowania:

• Wyżarzone i marynowane
• Wyżarzone jasne
• Oczyszczone mechanicznie
• Pasywowane
• Błyszczący
• Obróbka powierzchni dostosowana do wymagań klienta

W przypadku korozji wymienników ciepła odpowiednie czyszczenie i pasywacja mogą pomóc w utrzymaniu stanu powierzchni stali nierdzewnej po wytworzeniu.

Aplikacje

Rury żebrowane ASTM A269 TP316 HFW nadają się do wymienników ciepła, gdzie wymagana jest zwiększona powierzchnia wymiany ciepła i zwiększona odporność na korozję.

Typowe zastosowania obejmują:

• Płaszczowo-rurowe wymienniki ciepła
• Procesowe wymienniki ciepła
• Chemiczne wymienniki ciepła
• Petrochemiczne wymienniki ciepła
• Rafineryjne urządzenia do odzyskiwania ciepła
• Systemy chłodzenia
• Kondensatory
• Chłodnice gazu
• Nagrzewnice powietrza
• Urządzenia do odzyskiwania ciepła odpadowego
• Morskie i przybrzeżne systemy wymiany ciepła
• Przemysłowe systemy chłodnicze
• Systemy przenoszenia ciepła z cieczą korozyjną

TP316 jest szczególnie przydatny tam, gdzie środowisko wymiany ciepła może zawierać chlorki lub inne zanieczyszczenia żrące. Jednakże rzeczywisty wybór materiału powinien zawsze uwzględniać konkretny skład chemiczny płynu, temperaturę, stężenie i warunki pracy.

Korzyści dla producentów wymienników ciepła

Poprawiona wydajność wymiany ciepła:
Zewnętrzne żebra znacznie zwiększają powierzchnię wymiany ciepła w porównaniu ze zwykłą rurą o tej samej średnicy nominalnej.

Odporność na korozję:
Konstrukcja ze stali nierdzewnej TP316 nadaje się do wielu wymagających środowisk przemysłowych.

Niezawodne mocowanie płetwy:
Spawanie wysoką częstotliwością zapewnia ciągłe połączenie żebra z rurą, zaprojektowane z myślą o stabilnym przekazywaniu ciepła.

Elastyczny projekt:
Wysokość, skok, grubość, wymiary rury i długość płetwy można regulować w celu spełnienia wymagań termicznych i mechanicznych.

Kompaktowa konstrukcja sprzętu:
Zwiększona powierzchnia zewnętrzna może pomóc projektantom wymienników ciepła osiągnąć wymaganą wydajność cieplną w stosunkowo kompaktowym pakiecie.

Zapewnienie jakości

Nasze rury żebrowane ASTM A269 TP316 HFW mogą być dostarczane z pełną dokumentacją jakościową, w tym:

• Certyfikat badania materiału (MTC)
• Raport z analizy chemicznej
• Raport z testu mechanicznego
• Raport z badań hydrostatycznych lub NDT
• Raport z kontroli wymiarowej
• Raport z kontroli wizualnej
• Możliwość śledzenia liczby cieplnej
• Zapisy inspekcji spawania żeberka-rura
• Pakowanie i oznaczanie zapisów
• Dokumentacja kontroli strony trzeciej, jeśli jest określona

Informacje o zamawianiu

W przypadku zapytania o wycenę rur żebrowanych HFW zachęca się klientów do podania:

1. Specyfikacja i gatunek materiału ASTM
2. Średnica zewnętrzna rury
3. Grubość ścianki rury
4. Długość rury
5. Materiał płetw
6. Wysokość płetwy
7. Grubość płetwy
8. Smoła Fin
9. Konfiguracja płetwy litej lub ząbkowanej
10. Wymagana obróbka powierzchni
11. Ilość
12. Obowiązujące wymagania inspekcyjne
13. Rysunek lub specyfikacja pakietu wymiennika ciepła

Możemy wyprodukować spawane rury żebrowane ASTM A269 TP316 o wysokiej częstotliwości zgodnie z rysunkami klienta i specyficznymi dla projektu wymaganiami dotyczącymi wymiany ciepła.
