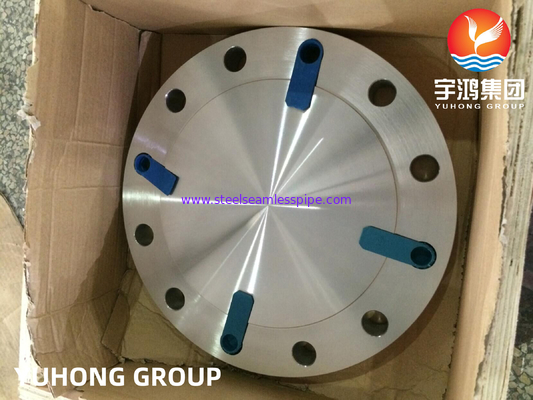

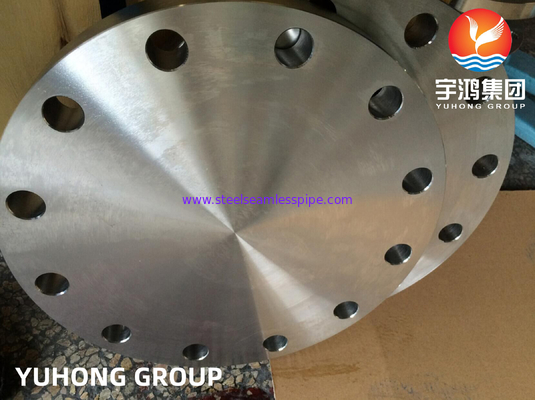

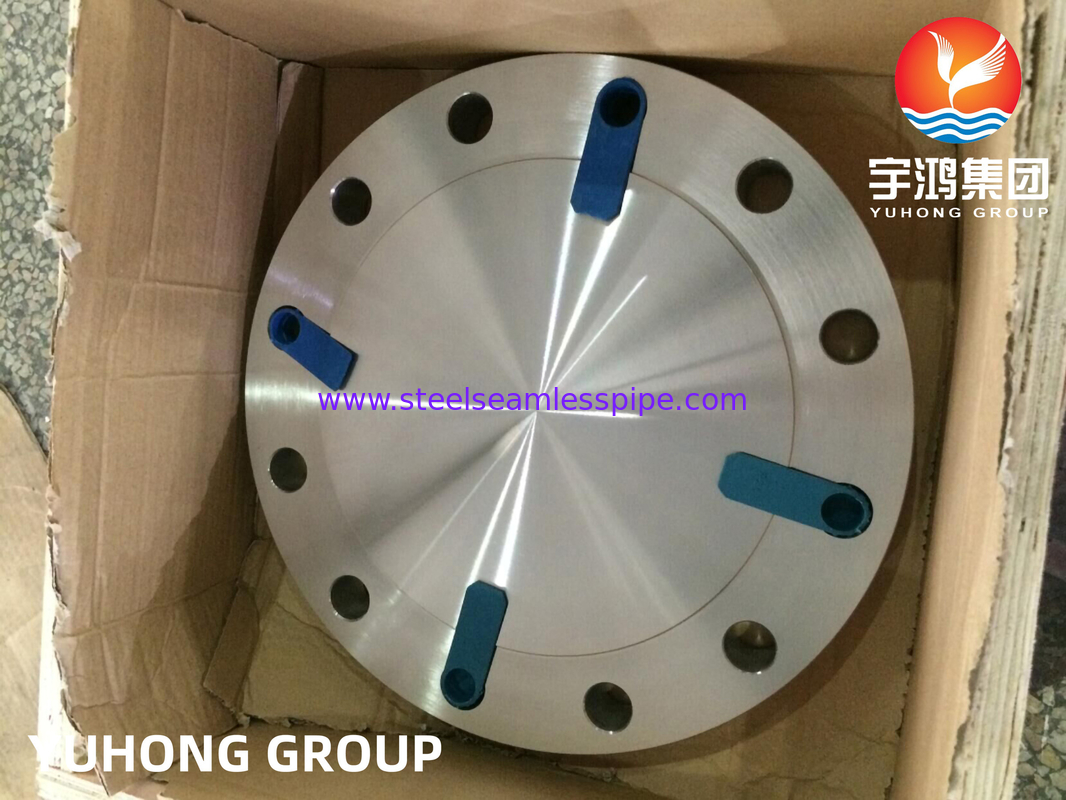

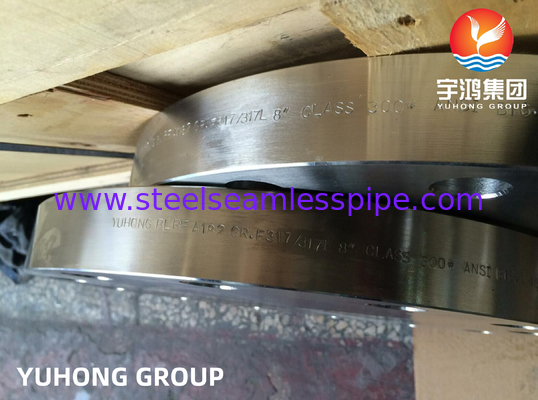

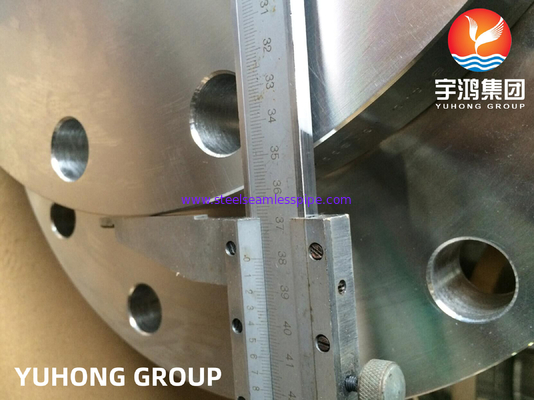

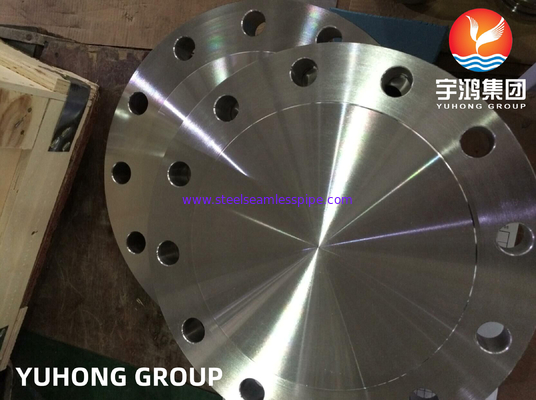

ASTM A182 F317/317L 1.4449/1.4438 Ślepa flansa ze stali nierdzewnej
Przegląd:
F317/317L jest kluczowym elementem wykorzystywanym głównie w systemach rurowych w celu zakończenia końca rurociągu, zapewniając szczelność ciśnieniowo szczelną.Wykonany z austenitycznej stopy stali nierdzewnej 317 i jej niskówęglowego wariantu 317L, ta ślepa płaszcza zapewnia doskonałą odporność na korozję, szczególnie w trudnych warunkach ze względu na obecność chromu, niklu i molibdenu w jej składzie.Ta zwiększona odporność na korozję sprawia, że jest idealny do przetwarzania chemicznego, zastosowań petrochemicznych i innych gałęzi przemysłu wykorzystujących agresywne media.
Cechy konstrukcyjne ślepej flanszy pozwalają jej wytrzymać wysokie ciśnienie i temperaturę, zapewniając integralność konstrukcyjną w wymagających warunkach.te kołnierze są zgodne z normami przemysłowymi, takimi jak ASME/ANSI, które określają wymiary, wartości ciśnienia i specyfikacje materiałów, zapewniając zgodność i bezpieczeństwo dla różnych zastosowań.
Instalacja ślepego obudowy jest prosta, wymagając użycia śrub i uszczelnień w celu zapewnienia szczelności.Brak centralnego otworu eliminuje ryzyko uwalniania ciśnienia na zamkniętym końcu, co czyni go odpowiednim wyborem do izolowania części rurociągów w celu konserwacji lub podczas modyfikacji systemu.
Dodatkowo ślepe klamry F317/317L są dostępne w różnych klasyfikacjach w oparciu o ich ciśnienie (takie jak 150, 300, 600 i 1500 funtów),umożliwiając inżynierom i projektantom elastyczność przy wyborze komponentów do ich systemówFlanki mogą być produkowane w różnych rozmiarach i konfiguracjach twarzy, w tym podniesionej twarzy, płaskiej twarzy i złącza typu pierścienia, dostosowując się do różnych potrzeb instalacyjnych.
Specyfikacja:
| Standardowy |
ASTM A182/ASME SA182 |
| Materiał |
F317/317L; 1.4449/1.4438 |
| Rodzaj |
Ślepa płaszczyzna |
| Twarz płaszcza |
Wzniesiona twarz/płaska twarz/złącze pierścieniowe |
| Wielkość |
1/2"-48" ((DN15-DN1200) lub na zamówienie |
| Gęstość |
SCH10S-XXS |
| Opakowanie |
Pudełko z sklejki/paletka |
| Świadectwo badania młyna |
EN10204 3.1/EN10204 3.2 |
Skład chemiczny:
|
Klasa
|
C
|
Mn
|
P
|
S
|
Tak.
|
Ni
|
Kr
|
Mo.
|
|
F317
|
0.08 maksymalnie
|
2.00 maksymalnie
|
0.045 maksymalnie
|
0.03 maksymalnie
|
1.00 maksymalnie
|
11.0-15.0
|
18.0-20.0
|
3.0-4.0
|
|
F317L
|
0.03 maksymalnie
|
2.00 maksymalnie
|
0.045 maksymalnie
|
0.03 maksymalnie
|
1.00 maksymalnie
|
11.0-15.0
|
18.0-20.0
|
3.0-4.0
|
Właściwości mechaniczne:
|
Klasa
|
Wytrzymałość na rozciąganie
min, ksi [MPa]
|
Siła wydajności
min, ksi [MPa]
|
Wyciągnięcie w 2 cali.
[50 mm] lub 4D,
min, %
|
Zmniejszenie
Powierzchnia, min, %
|
|
F317
|
75 [515]
|
30 [205]
|
30
|
50
|
|
F317L
|
70 [485]
|
25 [170]
|
30
|
50
|
Zastosowanie:
1. Przetwarzanie chemiczne: Ślepa płaszczyzna 317/317L jest szeroko stosowana w zakładach chemicznych do obróbki substancji korozyjnych, kwasów i rozpuszczalników.Oferuje doskonałą odporność na szeroki zakres korozyjnych substancji chemicznych, dzięki czemu nadaje się do zastosowań takich jak reaktory chemiczne, zbiorniki magazynowe i rurociągi.
2. Przemysł petrochemiczny: w przemyśle petrochemicznym ślepa płaszcza 317/317L znajduje zastosowanie w rafineriach, platformach morskich oraz zakładach przetwarzania ropy naftowej i gazu.Jest wykorzystywany w rurociągach, wymienników ciepła i urządzeń narażonych na działanie środowisk żrących i wysokich temperatur.
3Farmaceutykę i biotechnologię: Ślepa flanszka 317/317L jest stosowana w przemyśle farmaceutycznym i biotechnologicznym, który wymaga sterylnego i odpornego na korozję sprzętu.Używany jest w procesach takich jak produkcja leków, bioreaktorów i sterylnych systemów przetwarzania.
4Produkty spożywcze i napoje: Przemysł spożywczy i napojowy opiera się na ślepym flansie 317/317L ze względu na jego odporność na korozję i właściwości sanitarne.i systemy rurociągowe do produkcji żywności, napojów i produktów mlecznych.
5. Produkcja energii: W elektrowniach, zwłaszcza tych wykorzystujących paliwa kopalne, ślepa flanszka 317/317L jest stosowana ze względu na odporność na środowiska o wysokiej temperaturze i korozyjne gazy spalinowe.Można go znaleźć w kotłownikach, turbiny gazowe i wymienniki ciepła.
6Rośliny odsalania: Ślepa płaszcza 317/317L nadaje się do roślin odsalania, w których wytrzymuje surowe warunki środowiska słonej wody i wysoki poziom chlorku.Jest stosowany w systemach rurociągów, pompy i urządzenia zaangażowane w proces odsalania.
