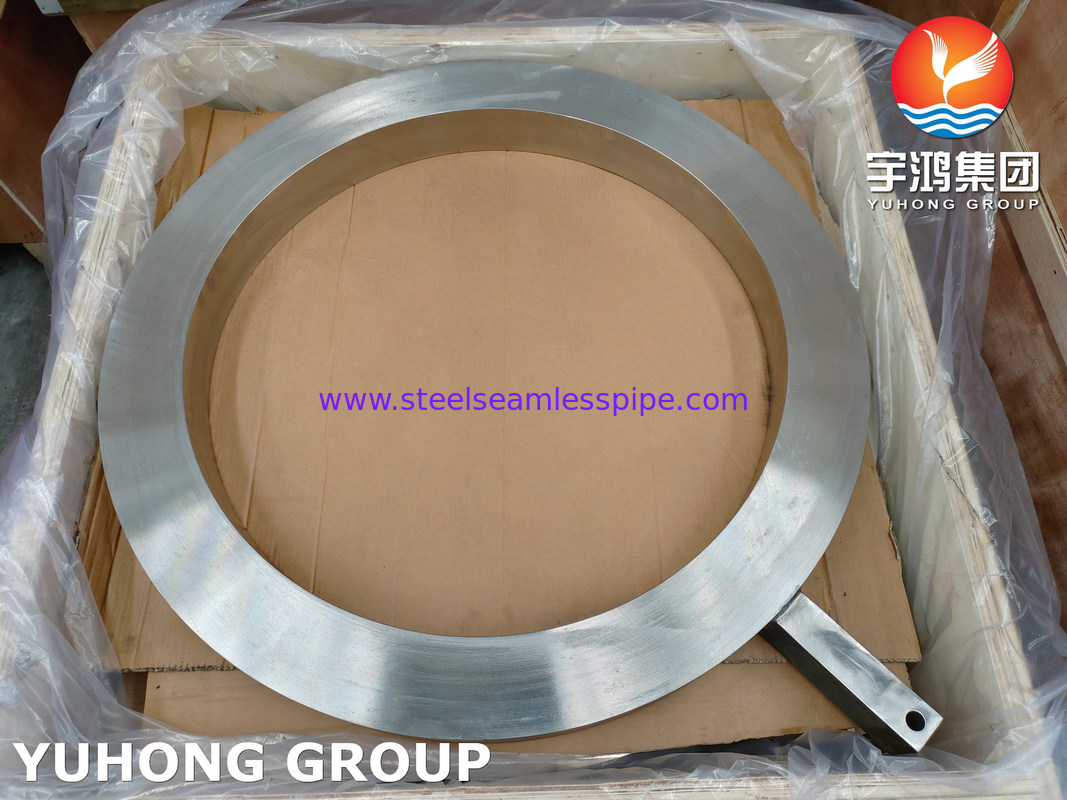

ASTM A182 / ASME SA182 F317L / 1.4449 Płaszcze rozstawcze pierścieniowe ze stali nierdzewnej
Flanca odległości pomiędzy pierścieniami, znany również jako żaluzja okularów, jest rodzajem obudowy flanszy, która jest używana do oddzielenia lub izolowania sekcji rurociągu.prosty kawałek metaluW przypadku instalacji w rurociągu między dwoma kołkami, kołka rozstawcza pierścieniowa umożliwia łatwą konserwację, inspekcję lub modyfikację linii.Są niezbędnymi elementami w wielu zastosowaniach przemysłowych, zapewniając niezawodne rozstawienie i ustawienie w celu zapewnienia efektywnej i bezpiecznej pracy systemów i urządzeń rurociągowych.
Rodzaje:
-
Rozstawcze pierścieniowe: Okrągłe rozstawki, które pasują między kołnierzami, aby utrzymać określoną lukę.
-
Rozstawcze wiosłowe: W kształcie wiosła, te rozstawki są stosowane w zastosowaniach, w których wymagany jest bardziej znaczący lub specyficzny kształt w celu utrzymania rozstawu.
Korzyści:
-
Odporność na korozję: Konstrukcja ze stali nierdzewnej zapewnia długotrwałe działanie nawet w trudnych warunkach.
-
Trwałość: Wysoka wytrzymałość i odporność na zużycie sprawiają, że urządzenia te są niezawodne w długotrwałym użytkowaniu.
-
Dokładność: Zapewnia precyzyjne rozstawienie i ustawienie, co ma kluczowe znaczenie dla prawidłowego funkcjonowania systemów i urządzeń rurociągowych.
-
Różnorodność: Dostępne w różnych rozmiarach i konfiguracjach, aby odpowiadać różnym zastosowaniom i wymaganiom.
-
Łatwość instalacji: Zaprojektowany do łatwej instalacji i demontażu, ułatwiając konserwację i naprawę.
Równoważna klasa flanszy ze stali nierdzewnej ASME SA182 F317L
| STANDARD |
WERKSTOFF NR. |
Zjednoczone Narody |
JIS |
Działalność |
| SS 317 |
1.4449 |
S31700 |
SUS 317 |
/ |
| SS 317L |
1.4438 |
S31703 |
SUS 317L |
X2CrNiMo18-15-4 |
Skład chemiczny flanszy ze stali nierdzewnej ASME SA182 F317L
| Klasa |
C |
Mn |
Tak. |
P |
S |
Kr |
Mo. |
Ni |
Fe |
| SS 317 |
0.08 maksymalnie |
2.0 maksymalnie |
1.0 maksymalnie |
0.045 maksymalnie |
0.030 maks. |
18.00 ¢ 20.00 |
3.00 ¢ 4.00 |
11.00 ¢ 15.00 |
570,845 min. |
| SS 317L |
0.035 max. |
2.0 maksymalnie |
1.0 maksymalnie |
0.045 maksymalnie |
0.030 maks. |
18.00 ¢ 20.00 |
3.00 ¢ 4.00 |
11.00 ¢ 15.00 |
57.89 min. |
Wytrzymałość mechanicznaASME SA182 F317L Flanca ze stali nierdzewnej
| Gęstość |
Punkt topnienia |
Wytrzymałość na rozciąganie |
Siła zwrotu (0,2% Ofset) |
Wydłużenie |
| 70,9 g/cm3 |
1400 °C (2550 °F) |
Psi 75000, MPa 515 |
Psi 30000, MPa 205 |
35 % |
| 70,9 g/cm3 |
1400 °C (2550 °F) |
Psi 75000, MPa 515 |
Psi 30000, MPa 205 |
35 % |
ASME SA182 F317L Flanca ze stali nierdzewnej
| Standardowy |
Klasy |
Średnica |
Średnica okręgu węgla |
Liczba śrub |
Wielkość węzła |
Średnica dziury w śruby |
| AS4087 |
PN14 |
95 |
67 |
4 |
M12 |
14 |
| AS 2129 Flanka |
Tabela C |
95 |
67 |
4 |
13 |
14 |
| Tabela D |
95 |
67 |
4 |
13 |
14 |
| Tabela E |
95 |
67 |
4 |
13 |
14 |
| Tabela F |
95 |
67 |
4 |
13 |
14 |
| Tabela H |
114 |
83 |
4 |
16 |
17 |
| Tabela J |
114 |
83 |
4 |
16 |
17 |
| ANSI B16.5 |
ANSI 150 |
89 |
60 |
4 |
13 |
16 |
| ANSI 300 |
95 |
67 |
4 |
13 |
16 |
| ANSI 600 |
95 |
67 |
4 |
13 |
16 |
| ANSI 900 |
121 |
83 |
4 |
19 |
22 |
| ANSI 1500 |
121 |
83 |
4 |
19 |
22 |
| ISO 7005 (DIN) Flanca |
PN6 |
80 |
55 |
4 |
M10 |
11 |
| PN10 |
95 |
65 |
4 |
M12 |
14 |
| PN16 |
95 |
65 |
4 |
M12 |
14 |
| PN20 |
90 |
60.5 |
4 |
M14 |
16 |
| PN25 |
95 |
65 |
4 |
M12 |
14 |
| PN40 |
95 |
65 |
4 |
M12 |
14 |
Wartości pasów
Flanca ze stali nierdzewnej: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L itp.
Flanca stalowa typu duplex: UNS S31803, 2205, S31254 (254SMO)
Wymagania w zakresie bezpieczeństwa i bezpieczeństwa
Flanka ze stali węglowej: ASTM A105, A105N itp.
Flanca ze stali stopowej: F1, F11, F22, F5, F9, F91 itp.
Flanka z stopem niklu, jak poniżej
Monel 400 i K500,
Inconel 600, 601, 617, 625, 690, 718, X-750.
Inkolej 800, 800H, 800HT, 825, 925.
Hastelloy C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3.
Zastosowanie
-
Systemy rurociągowe: Używane w rurociągach w celu utrzymania prawidłowej odległości między brzytami, zapewnienia prawidłowego wyrównania i zapobiegania naprężeniu rurociągów.
-
Naczynia ciśnieniowe: Używane w zbiornikach ciśnieniowych w celu zapewnienia stałego rozstawienia i wyrównania, co ma kluczowe znaczenie dla utrzymania integralności strukturalnej.
-
Wymienniki ciepła: Używane w wymiennikach ciepła w celu utrzymania niezbędnej przestrzeni między komponentami, ułatwiając efektywny transfer ciepła.
-
Urządzenia przemysłowe: Znajduje się w różnych maszynach przemysłowych, gdzie precyzyjne rozstawienie i ustawienie są kluczowe dla optymalnej wydajności.
