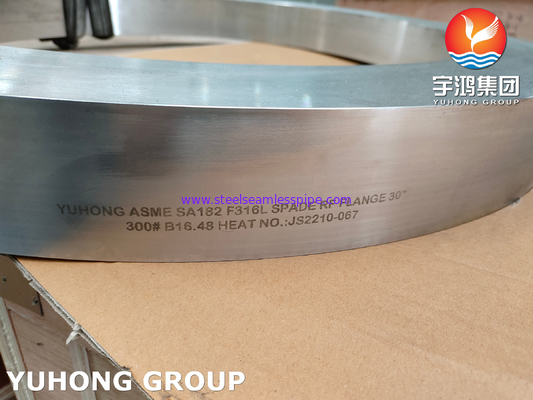

ŁOPATKI/PUSTKI/ZAŚLEPY KOŁNIERZE SA182 F317L / UNS S31703 / 1.4449 B16.48

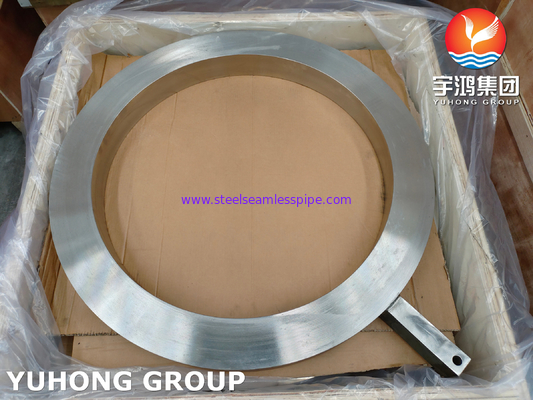

Co to jest kołnierz łopatkowy?
Kołnierz widełkowy jest okrągłym kawałkiem metalu z małą wypustką i jest przeznaczony do wkładania między złącze kołnierzowe, a następnie mocnego zaciśnięcia przez wkręcenie śrub.To zamyka rurę i zapobiega zanieczyszczeniu krzyżowemu między cieczami i umożliwia inżynierom pracę przy rurociągu.
Stosowany szeroko w przemyśle naftowym i chemicznym, kołnierz łopatkowy może być stosowany w innych branżach, w których istnieje wymóg zamknięcia przepływu jednego materiału do drugiego.
Zasadniczo kołnierz łopatkowy jest utrzymywany w pozycji umożliwiającej normalny przepływ.Gdy przepływ musi zostać zatrzymany, kołnierz łopatkowy jest obracany do pozycji zamkniętej, a rura jest całkowicie odcinana, aby uniemożliwić przepływ.
Zasadniczo kołnierze łopatkowe są dostępne zgodnie ze specyfikacjami API 590 i ASTM 16.48 lub wykonane zgodnie z wymaganiami klienta.
Równoważna klasa kołnierza ze stali nierdzewnej ASME SA182 F317L
STANDARD | WERKSTOFF NR. | UNS | JIS | PL |
SS 317 | 1.4449 | S31700 | SU 317 | – |
SS 317L | 1.4438 | S31703 | SUS 317L | X2CrNiMo18-15-4 |
Skład chemiczny kołnierza ze stali nierdzewnej ASME SA182 F317L
Stopień | C | Mn | Si | P | S | Kr | pn | Ni | Fe |
SS 317 | 0,08 maks | 2,0 maks | 1,0 maks | 0,045 maks | 0,030 maks | 18.00 – 20.00 | 3.00 – 4.00 | 11.00 – 15.00 | 57,845 min |
SS 317L | 0,035 maks | 2,0 maks | 1,0 maks | 0,045 maks | 0,030 maks | 18.00 – 20.00 | 3.00 – 4.00 | 11.00 – 15.00 | 57,89 min |
Wytrzymałość mechanicznaASME SA182 F317L Kołnierz ze stali nierdzewnej
Gęstość | Temperatura topnienia | Wytrzymałość na rozciąganie | Granica plastyczności (przesunięcie 0,2%) | Wydłużenie |
7,9 g/cm3 | 1400 °C (2550 °F) | Psi – 75000, MPa – 515 | Psi – 30000, MPa – 205 | 35% |
7,9 g/cm3 | 1400 °C (2550 °F) | Psi – 75000, MPa – 515 | Psi – 30000, MPa – 205 | 35% |
ASME SA182 F317L Kołnierz ze stali nierdzewnej
Standard | Klasa | Średnica | Średnica koła śruby | Liczba śrub | Rozmiar śruby | Średnica otworu na śrubę |
---|---|---|---|---|---|---|
AS4087 | PN14 | 95 | 67 | 4 | M12 | 14 |
AS 2129 Kołnierz | Tabela C | 95 | 67 | 4 | 13 | 14 |
Tabela D | 95 | 67 | 4 | 13 | 14 | |
Tabela E | 95 | 67 | 4 | 13 | 14 | |
Tabela F | 95 | 67 | 4 | 13 | 14 | |
Tabela H | 114 | 83 | 4 | 16 | 17 | |
Tabela J | 114 | 83 | 4 | 16 | 17 | |
ANSI B16.5 | ANSI 150 | 89 | 60 | 4 | 13 | 16 |
ANSI 300 | 95 | 67 | 4 | 13 | 16 | |
ANSI 600 | 95 | 67 | 4 | 13 | 16 | |
ANSI 900 | 121 | 83 | 4 | 19 | 22 | |
ANSI 1500 | 121 | 83 | 4 | 19 | 22 | |
Kołnierz ISO 7005 (DIN). | PN6 | 80 | 55 | 4 | M10 | 11 |
PN10 | 95 | 65 | 4 | M12 | 14 | |
PN16 | 95 | 65 | 4 | M12 | 14 | |
PN20 | 90 | 60,5 | 4 | M14 | 16 | |
PN25 | 95 | 65 | 4 | M12 | 14 | |
PN40 | 95 | 65 | 4 | M12 | 14 |
ASME SA182 F317L Kołnierz ze stali nierdzewnejOcena ciśnienia
Temp.° F | 150 | 300 | 400 | 600 | 900 | 1500 | 2500 |
---|---|---|---|---|---|---|---|
-20 do 100 | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
200 | 235 | 620 | 825 | 1240 | 1860 | 3095 | 5160 |
300 | 215 | 560 | 745 | 1120 | 1680 | 2795 | 4660 |
400 | 195 | 515 | 685 | 1025 | 1540 | 2570 | 4280 |
500 | 170 | 480 | 635 | 955 | 1435 | 2390 | 3980 |
600 | 140 | 450 | 600 | 900 | 1355 | 2255 | 3760 |
650 | 125 | 445 | 590 | 890 | 1330 | 2220 | 3700 |
700 | 110 | 430 | 580 | 870 | 1305 | 2170 | 3620 |
750 | 95 | 425 | 570 | 855 | 1280 | 2135 | 3560 |
800 | 80 | 420 | 565 | 845 | 1265 | 2110 | 3520 |
850 | 65 | 420 | 555 | 835 | 1255 | 2090 | 3480 |
900 | 50 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
950 | 35 | 385 | 515 | 775 | 1160 | 1930 | 3220 |
1000 | 20 | 350 | 465 | 700 | 1050 | 1750 | 2915 |
1050 | 20 | 345 | 460 | 685 | 1030 | 1720 | 2865 |
1100 | 20 | 305 | 405 | 610 | 915 | 1525 | 2545 |
1150 | 20 | 235 | 315 | 475 | 710 | 1185 | 1970 |
1200 | 20 | 185 | 245 | 370 | 555 | 925 | 1545 |
1250 | 20 | 145 | 195 | 295 | 440 | 735 | 1230 |
1300 | 20 | 115 | 155 | 235 | 350 | 585 | 970 |
1350 | 20 | 95 | 130 | 190 | 290 | 480 | 800 |
1400 | 20 | 75 | 100 | 150 | 225 | 380 | 630 |
1450 | 20 | 60 | 80 | 115 | 175 | 290 | 485 |
1500 | 20 | 40 | 55 | 85 | 125 | 205 | 345 |
Różne rodzaje kołnierzy, które możemy dostarczyć, jak poniżej
1. Kołnierze wsuwane.
Kołnierze nasuwane mają niższy koszt początkowy niż spawane kołnierze szyjkowe, ponieważ wymagają mniejszej dokładności przycinania rur na długość i zapewniają większą łatwość wyrównania podczas montażu.Jednak ich obliczona wytrzymałość pod ciśnieniem wewnętrznym wynosi około 2/3 wytrzymałości spawanych kołnierzy szyjkowych, a ich żywotność pod wpływem zmęczenia jest o 1/3 krótsza.Kołnierze wsuwane są ograniczone do rozmiarów od 1/2" do 2½" w standardzie 1500 funtów.
2. Kołnierze gwintowane
Kołnierze gwintowane są używane do specjalnych zastosowań.Mogą być montowane bez spawania i mogą być używane w ekstremalnie wysokich ciśnieniach — przy ciśnieniu atmosferycznym lub zbliżonym — gdzie stal stopowa jest niezbędna dla wytrzymałości.Kołnierze gwintowane nie nadają się do warunków, w których występują naprężenia temperaturowe lub zginające, ani w warunkach cyklicznych, w których może wystąpić wyciek przez gwinty.
3. Spawane kołnierze szyjkowe
Kołnierze z szyjką spawaną mają długą stożkową piastę i stopniową zmianę grubości w obszarze spoiny czołowej łączącej je z rurą.Zwężająca się piasta zapewnia ważne wzmocnienie kołnierza i odporność na wypukłości.Ten typ kołnierza jest preferowany w trudnych warunkach pracy wynikających z wysokiego ciśnienia, temperatur poniżej zera lub wysokich.
4. Ślepe kołnierze
Kołnierze zaślepiające służą do zaślepiania końców rurociągów, zaworów i otworów zbiorników ciśnieniowych.Ślepe kołnierze mogą wytrzymać duże naprężenia spowodowane ciśnieniem wewnętrznym i obciążeniem śrub, ponieważ maksymalne naprężenia w kołnierzu zaślepiającym to naprężenia zginające w środku.
5. Kołnierze do spawania gniazdowego
Kołnierze do spawania gniazdowego zostały opracowane do stosowania na rurociągach wysokociśnieniowych o małych rozmiarach.W przypadku spoiny wewnętrznej kołnierze do spawania gniazdowego są mocniejsze i mają większą wytrzymałość zmęczeniową niż podwójne spawanie kołnierza nasuwanego.Gładkie warunki otworu można łatwo osiągnąć poprzez szlifowanie spoiny wewnętrznej.Kołnierz ten jest powszechnie stosowany w rurociągach procesów chemicznych.
6. Kołnierze przegubowe
Kołnierze do połączeń zakładkowych są używane z króćcami do połączeń zakładkowych.Kołnierze z połączeniami zakładkowymi są powszechnie stosowane w systemach rurociągów ze stali węglowej lub niskostopowej, które muszą być często demontowane w celu kontroli i czyszczenia.Nie należy ich stosować w miejscach, w których występują silne naprężenia zginające.
Aplikacja
