Wyroby z stali węglowej
Flanki korpusu działają jako złącza łączące różne elementy wymiennika ciepła, zapewniając bezpieczne i uszczelnione zespół.Flanka często ma otwory śruby umieszczone w określonej orientacji z zaworu, i mogą być zaprojektowane do dowolnej kombinacji zastosowań spawania lub śrutu.Flanki nadwozia mogą być używane do przymocowania paneli nadwozia lub elementów konstrukcyjnych podczas montażuKonstrukcja, rozmiar i materiał obudowy mogą się znacznie różnić w zależności od konkretnego zastosowania i wymagań.wybrane na podstawie takich czynników jak siła, trwałość i odporność na korozję.

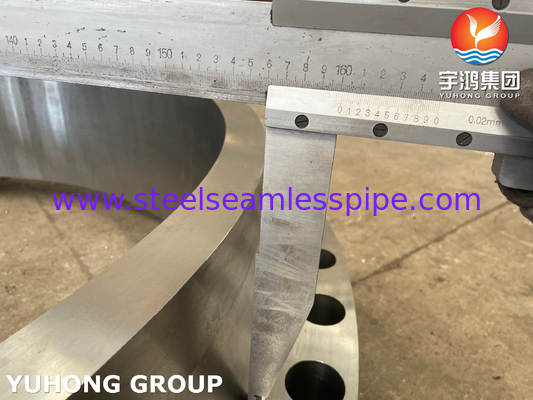

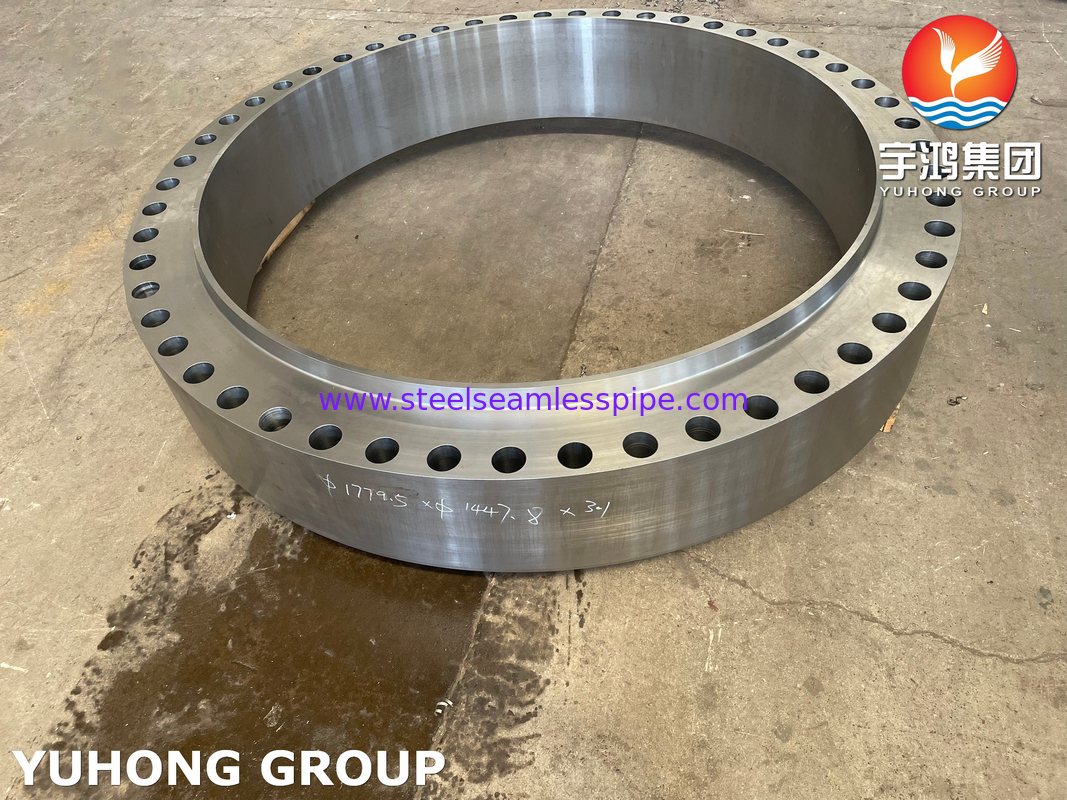

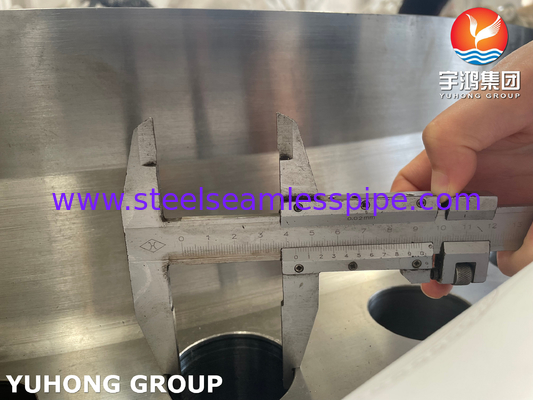

Flanka z stali węglowej ASTM A105
| Klasa materiału |
ASTM A105 |
| Standardowy |
ASTM A105 ASME B16.5 |
| Sposób produkcji |
Wyroby sztuczne |
| Wielkość |
1/2" do 48", sch5S do sch.XXS |
| Klasy |
150#, 300#, 400#, 600#, 900#, 1500#, 2500# |
| Obsługa powierzchni |
Powierzchnia, na której znajduje się urządzenie |
| Zastosowanie |
Do połączenia rur |
Wartości pasów
Flanca ze stali nierdzewnej: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L itp.
Flanca stalowa typu duplex: UNS S31803, 2205, S31254 (254SMO)
Wymagania w zakresie bezpieczeństwa i bezpieczeństwa
Flanka ze stali węglowej: ASTM A105, A105N itp.
Flanca ze stali stopowej: F1, F11, F22, F5, F9, F91 itp.
Flanka z stopem niklu, jak poniżej
Monel 400 i K500,
Inconel 600, 601, 617, 625, 690, 718, X-750.
Inkolej 800, 800H, 800HT, 825, 925.
Hastelloy C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3.
Różne rodzaje płytek możemy dostarczyć poniżej:
1- Ślizgowe kołnierze.
Flanki ze ślizgiem mają niższy początkowy koszt niż flanki z naczyń spawalniczych, ponieważ wymagają one mniejszej dokładności w cięciu rury do długości i zapewniają większą łatwość ustawienia w montażu.Ich obliczona wytrzymałość pod ciśnieniem wewnętrznym wynosi około 2/3 wytrzymałości płaszczyzn zwojowych szyiŚlizgowe paski są ograniczone do rozmiarów od 1/2" do 21⁄2" w standardowym 1500lbs.
2Flanki z przędzą
Flanki z nićami są stosowane do specjalnych zastosowań.Mogą być zmontowane bez spawania i mogą być stosowane w bardzo wysokim ciśnieniu - w lub blisko ciśnienia atmosferycznego - gdzie stali stopowej jest niezbędne do wytrzymałościFlanki z nitkami nie są odpowiednie do warunków związanych z temperaturą lub naprężeniami gięcia lub w warunkach cyklicznych, w których może wystąpić wyciek przez nitki.
3Włókna szyjne spawane
Flangy szyjkowe mają długie, zagęszczone węzło i stopniowe przejście grubości w obszarze spoiny tylnej łączącej je z rurą.Węzeł spinalny zapewnia ważne wzmocnienie obudowy i odporność na rozkładTen rodzaj obudowy jest preferowany w trudnych warunkach eksploatacyjnych wynikających z wysokiego ciśnienia, temperatury poniżej zera lub wysokiej temperatury.
4Ślepe płaszcze
Ślepe płaszcze są stosowane do odbierania końców rur, zaworów i otworów naczyń ciśnieniowych.Ślepe kołnierze mogą radzić sobie z wysokim naprężeniem ze strony ciśnienia wewnętrznego i obciążenia śruby, ponieważ maksymalne naprężenia w ślepym kołnierzu są naprężeniami gięcia w centrum.
5. Flangy spawane z gniazdkiem
Flangy z spawaniem z wnętrzem zostały opracowane do stosowania na małych rurociągach wysokiego ciśnienia.kołnierze spawane z gniazdkiem są mocniejsze i mają większą wytrzymałość na zmęczenie niż podwójne spawanie kołnierza ślizgowego. Gładkie warunki otwierania można łatwo osiągnąć poprzez szlifowanie spawania wewnętrznego.
6. Flanki stawów biodrowych
Flanki łączne są powszechnie stosowane w układach rurociągowych z stali węglowej lub niskiego stopnia, które muszą być często demontowane w celu kontroli i czyszczenia.Nie należy ich stosować w miejscach, w których występują poważne obciążenia zgięcia.
Niektóre powszechne zastosowania płaszczyzn:
-
Podłączenia rurowe: Flanki korpusu służą do łączenia rurociągów ze sobą. Ułatwiają łatwe montaż i demontaż systemów rurociągowych, umożliwiając konserwację, naprawy i modyfikacje.Flanki zapewniają również silny i bezpieczny złącze, zapobiegając wyciekom z punktu podłączenia.
-
Naczynia ciśnieniowe: Flanki są stosowane w naczyniach ciśnieniowych, takich jak kotły, zbiorniki i reaktory.i innych komponentów do zbiornika przy zachowaniu szczelnej uszczelnienia w warunkach wysokiego ciśnienia.
-
Zawory: W zespołach zaworowych często stosowane są flansy nadwozia do podłączenia nadwozia zaworu do sąsiedniego systemu rurociągowego.Ten układ umożliwia łatwą instalację i usunięcie zaworów do naprawy lub wymiany bez zakłócania połączeń rurowych.
-
Pompy i sprężarki: Flanki są powszechnie stosowane w systemach pomp i sprężarek do łączenia otworów wejściowych i wyjściowych sprzętu z odpowiednimi rurami.Zapewniają bezpieczne połączenie i prawidłowe ustawienie, co ma kluczowe znaczenie dla efektywnej pracy i minimalnego wycieku.
-
Wymienniki ciepła: Flanki są integralnymi elementami wymienników ciepła, stanowiącymi punkty połączeń dla rur lub kanałów przewożących nośniki grzewcze lub chłodnicze.Flanki umożliwiają mocowanie arkusza rurowego do powłoki lub głowicy wymiennika ciepła, tworząc zamknięte pomieszczenie.
