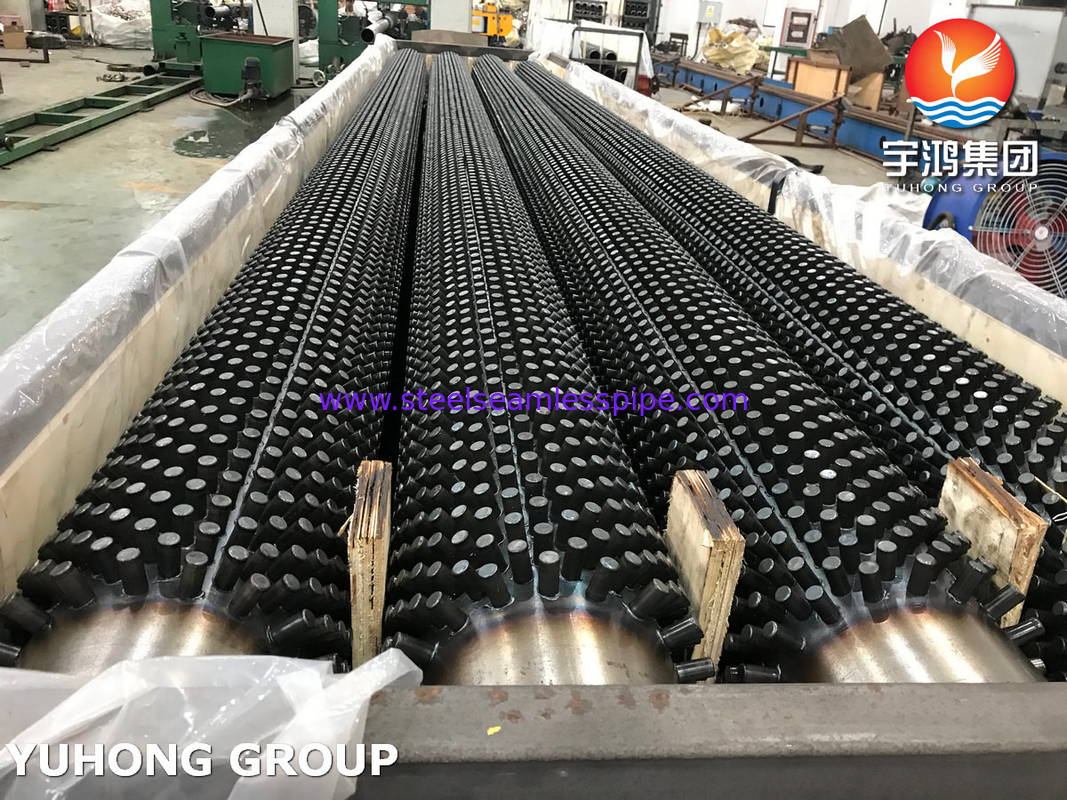

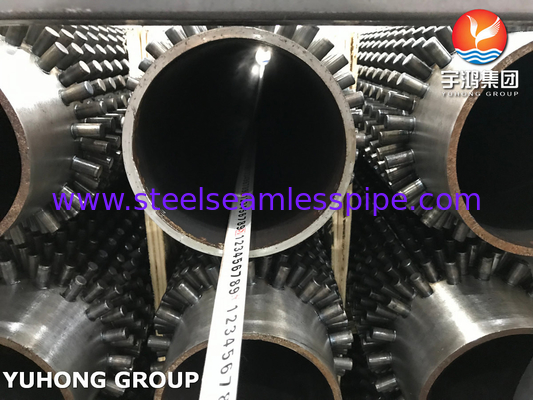

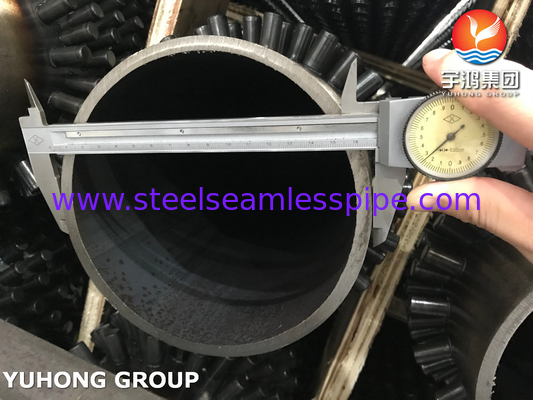

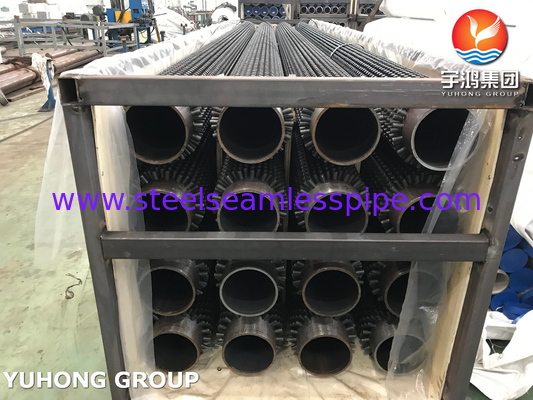

ASTM A106 / ASME SA106 GR.B Rurka z płetwami z okładkami z stali węglowej do rafinerii
Przegląd:
SA106 GR.B odnosi się do określonej klasy materiału ze stali węglowej zgodnej ze standardem ASTM A106.Jest powszechnie stosowany w zastosowaniach o wysokiej temperaturze i ciśnieniu, takich jak przemysł naftowy i gazowy, wytwarzanie energii i wiele innych.
Rury z płetwami z zaciskami to elementy stosowane w wymiennikach ciepła i kotłach w celu zwiększenia wydajności przenoszenia ciepła.zwiększenie powierzchni przeniesienia ciepłaTakie zaprojektowanie poprawia ogólną wydajność cieplną wymiennika ciepła lub kotła, ułatwiając lepszą wymianę ciepła między płynem wewnątrz rurki a środowiskiem zewnętrznym.
W przypadku materiału SA106 GR.B wykorzystywanego do wytwarzania rur z plamami zapewnia wysoką wytrzymałość, odporność na korozję i niezawodną wydajność w wymagających warunkach.Rury te są zaprojektowane tak, aby wytrzymać wysokie temperatury i ciśnienie, zachowując jednocześnie integralność strukturalną przez dłuższy czas.
Zespół Yuhong dostarcza różnorodne wysokiej jakości rurki z płetwami.
Opis:
| Standardowy |
ASME SA106 |
| Materiał rury bazowej |
Gr.B |
| Rodzaj płetwy |
Wyrobki |
| Materiał płetwy |
Stal węglowa |
| Przesada w tubce bazowej. |
Powyżej 100 mm |
| Wysokość szczeniaka |
250,4 mm |
| Średnica szczytu |
Rozmiar standardowy jest okrągły dla rozszerzonej porcji 0,5 ′′ (12,7 mm) lub dostosowany |
| Odległość między plemnikami |
0.625 ′′ (15.875 mm) lub 63 sztabki na samolot na metr lub na zamówienie |
| Końcówka rury |
Gładkie końce, zakrzywione końce |
| Goły koniec |
Na życzenie klienta |
| Pojemność produkcyjna |
Więcej niż 2000 metrów dziennie |
Zestaw chemiczny rury bazowej:
| Klasa |
C |
Mn |
P |
S |
Tak. |
Kr |
Cu |
Mo. |
Ni |
V |
| B |
0.30 max. |
0.29-1.06 |
0.035 max. |
0.035 max. |
0.10 min. |
0.40 max. |
0.40 max. |
0.15 max. |
0.40 max. |
0.08 maksymalnie |
Właściwości mechaniczne rury bazowej:
| Klasa |
Siła na rozciąganie, min, ksi (MPa) |
Siła wydajności,
min, ksi (MPa) |
Wyciągnięcie w 2 cali.
lub 50 mm, min (%) |
Temperatura obróbki cieplnej,
min, °F(°C) |
| Wzdłużne |
Powierzchnia poprzeczna |
| B |
60(415) |
35(240) |
30 |
16.5 |
1200 ((650) |
Zastosowanie i zasada działania rurki z oświetlonymi płetwami:
1Urządzenie to jest wykorzystywane wyłącznie do spawania rur z zaciskami.Charakteryzuje się wysoką wydajnością transferu ciepła i wysokim ciśnieniem łożyskaWykorzystuje się go głównie w odzysku ciepła odpadowego, petrochemicznym, systemach wymiany ciepła kotłów elektrowni oraz w innych gałęziach przemysłu.
Wykorzystanie rury z zaciskami w komorze konwekcyjnej pieca grzewczego w przemyśle petrochemicznym może zwiększyć współczynnik przenoszenia ciepła po stronie dymu.Powierzchnia rur z pętlami jest 2 do 3 razy większa niż w przypadku rur świetlnychW warunkach rozsądnej konstrukcji, przy użyciu rur z zaciskami można uzyskać taką samą intensywność cieplną jak promieniowanie.
2. Rurka z zaciskami to zintegrowana część wymiany ciepła przetwarzana przy użyciu spawania oporu typu kontaktu częstotliwości mocy i spawania fuzji siłowej.
3. Sprzęt przyjmuje podwójne pochodni metalowe beznowotworowe spawanie. Silnik krokany jest używany do podziału głowy stud; a przewodnik liniowy wykorzystuje przesuwanie głowy maszyny. Zapewnia się precyzję spawania.
4. spawacz rury jest mechanicznie-elektryczne zintegrowane spawacz. Elektryczna część sterowania przyjmuje PLC sterowanie programem i parametry interfejsu człowiek-maszyna,i operacja jest prosta i niezawodnaParametry spawania przyjmują ustawienia komputerowe z jednej płyty.
Główne parametry techniczne rurki z zaciskami YUHONG GROUP:
1. Nominalna moc wejściowa: 90KVA
2. Nominalne napięcie wejściowe: 380V±10%
3Średnica spawanych rur stalowych: 60-220 mm
4Średnica spawanych kołek 6-14 mm (i innych kołek o nieprawidłowym kształcie)
5Efektywna długość spawanych rur stalowych: 13 m
6.Odległość między ośmiami spawanych kłębek: może być swobodnie regulowana
7- Układ zwojów spawanych radialnie: liczba parna
8Podczas spawania materiałów ze stali nierdzewnej wymagany jest podgrzewacz (wykonany przez użytkownika).
Jeśli jesteś zainteresowany naszymi produktami Yuhong, proszę nie wahaj się dzwonić lub wysłać do nas e-mail, będziemy obsługiwać swoje zapytanie tak szybko, jak to możliwe i dać najlepsze wsparcie
