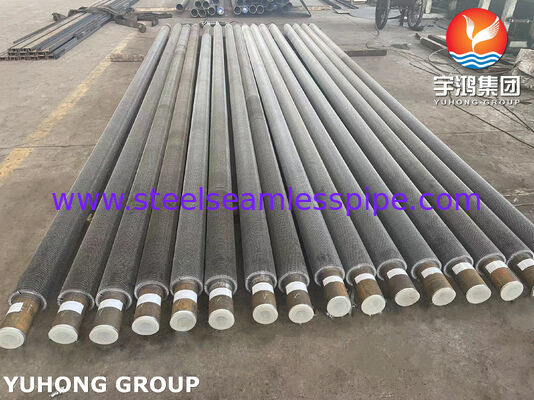

ASTM A335 P9 Rury z żółtymi płetwami do systemów odzyskiwania ciepła odpadowego

Płetwowe rury z ząbkowanym żebrowaniem ASTM A335 P9 to wysokotemperaturowe rury wymiany ciepła zaprojektowane do wymagających zastosowań wsystemach odzysku ciepła odpadowego, ekonomizerach kotłów, HRSG, piecach paleniskowych i przemysłowych urządzeniach do odzysku ciepła. Rura wykonana jest ze stali stopowej ASTM A335 P9, materiału chromowo-molibdenowego opracowanego do pracy w podwyższonych temperaturach, podczas gdy ząbkowana geometria żebrowania znacząco zwiększa zewnętrzną powierzchnię wymiany ciepła.

W zastosowaniach odzysku ciepła odpadowego gorący gaz wylotowy lub spalinowy przepływa przez powierzchnię rury z żebrowaniem, podczas gdy woda, para, płyn termiczny lub inny czynnik procesowy przepływa przez rurę. Zwiększona powierzchnia żebrowania pozwala na odzyskanie większej ilości ciepła w stosunkowo kompaktowym pakiecie wymiennika ciepła.

Konstrukcja z ząbkowanym żebrowaniem zawiera regularnie rozmieszczone przerwy w taśmie żebrowej. W porównaniu z ciągłym, pełnym żebrowaniem, te otwory mogą promować turbulencje po stronie gazu i poprawić kontakt między gorącym gazem a powierzchnią żebra. To sprawia, że płetwowe rury z ząbkowanym żebrowaniem są szczególnie odpowiednie tam, gdzie wymagane sąwysoka wydajność wymiany ciepła, kompaktowe urządzenia i odporność na pracę w podwyższonych temperaturach.

ASTM A335 P9 to stal stopowa chromowo-molibdenowa zawierająca około9% chromu i 1% molibdenu. Stop zapewnia połączenie wytrzymałości w podwyższonych temperaturach, odporności na utlenianie i trwałości, co jest przydatne w wysokotemperaturowych urządzeniach do odzysku ciepła.

Konstrukcja z ząbkowanym żebrowaniem zapewnia kilka praktycznych zalet:

• Wysoka zewnętrzna powierzchnia wymiany ciepła do odzysku ciepła po stronie gazu
• Poprawiona turbulencja gazu w porównaniu z gładką rurą
• Nadaje się do środowisk z gorącymi gazami wylotowymi i spalinowymi
• Dobra wytrzymałość mechaniczna w podwyższonych temperaturach pracy
• Zawartość chromu zapewnia lepszą odporność na wysokotemperaturowe utlenianie
• Kompaktowa konstrukcja wymiennika ciepła o wysokim stosunku powierzchni do objętości
• Nadaje się do ekonomizerów i innych sekcji odzysku ciepła odpadowego
• Dostępne w niestandardowych konfiguracjach rur, żebrowania i długości

Płetwowe rury z ząbkowanym żebrowaniem ASTM A335 P9 są powszechnie rozważane do:

Są one wykorzystywane do odzyskiwania energii cieplnej z gorących gazów wylotowych generowanych przez turbiny gazowe, piece przemysłowe, urządzenia procesowe, silniki i inne systemy wysokotemperaturowe.

Płetwowe rury z ząbkowanym żebrowaniem mogą być stosowane w sekcjach ekonomizera do przenoszenia ciepła z gazów spalinowych do wody zasilającej kocioł, zmniejszając ilość paliwa potrzebnego do produkcji pary.

W generatorach pary z odzyskiem ciepła, płetwowe rury są stosowane w sekcjach wymiany ciepła narażonych na działanie gazów wylotowych z turbiny. P9 jest szczególnie istotny tam, gdzie wymagana jest konstrukcja ze stali stopowej pracującej w podwyższonych temperaturach.

Ciepło odpadowe z gazów spalinowych można odzyskać za pomocą sekcji wymiany ciepła z płetwowymi rurami, poprawiając ogólną sprawność cieplną.

Rafinerie i zakłady petrochemiczne generują duże ilości gazów procesowych i spalinowych o wysokiej temperaturze. Płetwowe rury z ząbkowanym żebrowaniem mogą być włączone do urządzeń odzysku ciepła w celu odzyskania tej energii, która w przeciwnym razie zostałaby zmarnowana.

Mogą być również stosowane w niestandardowych wymiennikach ciepła gaz-ciecz lub gaz-para, gdzie współczynnik wymiany ciepła po stronie gazu jest stosunkowo niski i wymagana jest dodatkowa powierzchnia.

Płetwowa rura z ząbkowanym żebrowaniem zazwyczaj składa się z:

Rura bazowa ASTM A335 P9 + ciągle spawana lub mechanicznie zamocowana taśma z ząbkowanym żebrowaniem

Rura bazowa przenosi wewnętrzny płyn, podczas gdy zewnętrzne żebra zapewniają dodatkową powierzchnię wymiany ciepła.

Typowe parametry projektowe obejmują:

Te wymiary sątypowymi zakresami inżynieryjnymi, a nie wymogami wymiarowymi ASTM A335. Ostateczna średnica rury, grubość ścianki, wysokość żebra, grubość żebra, gęstość żebra i długość powinny być dobrane zgodnie z obliczeniami wymiany ciepła, projektem ciśnieniowym, temperaturą, prędkością gazu, charakterystyką osadzania się zanieczyszczeń i rysunkami urządzeń klienta.

ASTM A335 P9 to ferrytyczna stal stopowa oparta na składzie chromowo-molibdenowym. Typowe wymagania chemiczne obejmują:

Dokładny skład chemiczny powinien być zawsze weryfikowany zaktualnym obowiązującym wydaniem ASTM A335/A335M i specyfikacją materiałową zamawiającego.

Typowe wymagania mechaniczne ASTM A335 P9 obejmują:

*Obowiązujące wymagania dotyczące wydłużenia mogą się różnić w zależności od orientacji próbki i wymiarów rury. Ostateczny MTC powinien być sprawdzony w odniesieniu do obowiązującej specyfikacji i zamówienia.

Połączenie chromu i molibdenu w P9 przyczynia się do jego wydajności w warunkach podwyższonych temperatur, co czyni go praktycznym wyborem materiałowym dla wybranych wysokotemperaturowych zastosowań odzysku ciepła.

Proces produkcji może być kontrolowany zgodnie z wymaganiami technicznymi klienta:

1. Przygotowanie rury P9 — bezszwowe rury ze stali stopowej ASTM A335 P9 są wybierane zgodnie z wymaganą średnicą zewnętrzną i grubością ścianki.
2. Przygotowanie powierzchni — powierzchnia rury jest czyszczona w celu zapewnienia niezawodnego mocowania żebra.
3. Przygotowanie taśmy żebrowej — taśma żebrowa stalowa jest formowana i ząbkowana do określonej geometrii.
4. Mocowanie żebra — żebro jest spawane lub mocowane do rury przy użyciu określonego procesu produkcyjnego.
5. Kontrola wymiarowa — sprawdzana jest średnica rury, grubość ścianki, wysokość żebra, grubość żebra, rozstaw żeber i całkowita długość.
6. Kontrola końcowa — gotowa rura z żebrowaniem jest sprawdzana zgodnie z obowiązującą normą materiałową, specyfikacją klienta i wymaganiami zamówienia.

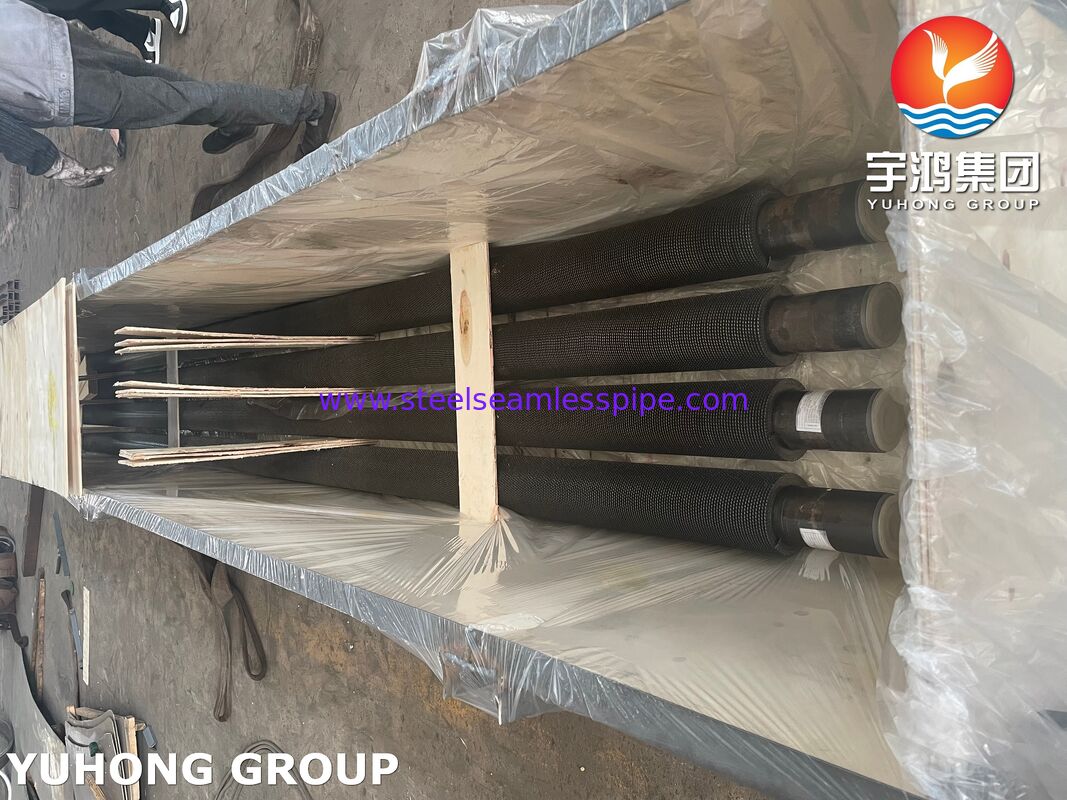

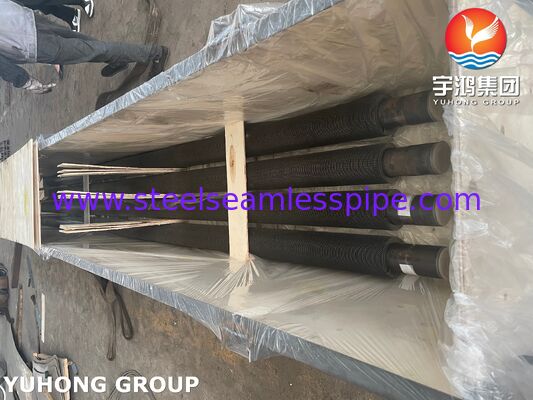

7. Oznakowanie i pakowanie — rury są identyfikowane i zabezpieczane do transportu i instalacji.

Kontrola jakości płetwowych rur z ząbkowanym żebrowaniem ASTM A335 P9 może obejmować następujące inspekcje i testy:

• Analiza składu chemicznego
• Testy wytrzymałości na rozciąganie
• Testy granicy plastyczności
• Testy wydłużenia
• Testy twardości
• Testy hydrostatyczne lub nieniszczące elektryczne zgodnie z wymogami ASTM A335
• Inspekcja wymiarowa
• Badanie wizualne

• Inspekcja całkowitej długości rury

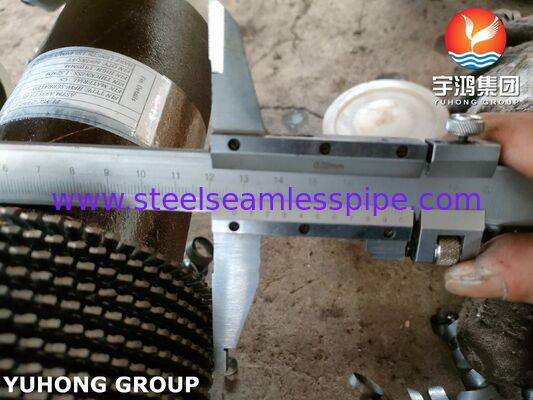

• Inspekcja średnicy zewnętrznej i grubości ścianki rury

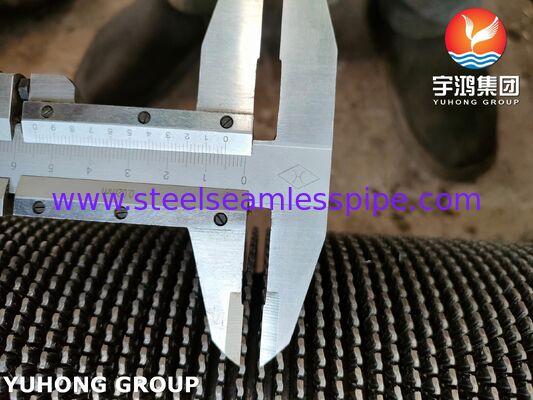

• Pomiar wysokości żebra
• Pomiar grubości żebra
• Pomiar rozstawu/gęstości żeber
• Inspekcja prostoliniowości żebra
• Inspekcja mocowania żebra do rury
• Wizualna inspekcja ciągłości spoiny
• Badanie integralności spoiny lub NDT, gdy jest to określone
• Losowe próbkowanie lub 100% inspekcja zgodnie ze specyfikacją zamówienia

W przypadku krytycznych urządzeń do odzysku ciepła odpadowego, dodatkowe wymagania inspekcyjne, takie jakbadania ultradźwiękowe, badania radiograficzne, identyfikacja materiału, lub inspekcja przez stronę trzeciąmogą być zorganizowane, gdy są wymagane przez specyfikację projektu.

Głównym powodem stosowania ząbkowanego żebrowania jest zwiększenie powierzchni wymiany ciepła narażonej na strumień gazu.

Gładka rura ma stosunkowo małą powierzchnię zewnętrzną. Dodanie żebrowania znacznie zwiększa dostępną powierzchnię bez proporcjonalnego zwiększenia objętości urządzenia. Konfiguracja z ząbkowanym żebrowaniem tworzy również przerwy w powierzchni żebra, które mogą zakłócać warstwę graniczną gazu i promować mieszanie.

Może to być szczególnie korzystne w odzysku ciepła odpadowego, ponieważ wymiana ciepła po stronie gazu jest często głównym ograniczeniem w wymiennikach ciepła gaz-ciecz i gaz-para.

Rzeczywista wydajność zależy od:

• Temperatury gazu
• Natężenia przepływu gazu
• Składu gazu
• Prędkości gazu
• Temperatury i przepływu płynu wewnętrznego
• Sprawności żebra
• Rozstawu żeber
• Wysokość żebra
• Średnicy rury
• Obciążenia osadami i popiołem
• Ograniczeń spadku ciśnienia
• Układu wymiennika ciepła

Dlatego geometrię żebra należy dobierać na podstawie kompletnego projektu termicznego i mechanicznego, a nie tylko na podstawie wymiarów żebra.

Płetwowe rury z ząbkowanym żebrowaniem ASTM A335 P9 mogą oferować skuteczne połączenie wytrzymałości materiału i zwiększonej powierzchni wymiany ciepła do zastosowań wysokotemperaturowych.

Kluczowe korzyści obejmują:

Wysoka powierzchnia wymiany ciepła: Ząbkowane żebra znacznie zwiększają powierzchnię zewnętrzną dostępną do wymiany ciepła po stronie gazu.

Możliwość pracy w wysokich temperaturach: Stal stopowa chromowo-molibdenowa P9 jest przeznaczona do pracy w podwyższonych temperaturach.

Poprawiona kompaktowość urządzeń: Większa powierzchnia wymiany ciepła może być zainstalowana w danej obudowie urządzenia.

Nadaje się do wymagających środowisk przemysłowych: Skład stopu zapewnia użyteczną odporność na wysokotemperaturowe utlenianie w porównaniu ze zwykłą stalą węglową.

Elastyczność inżynieryjna: Wymiary rur i geometria żebrowania mogą być dostosowane do specyficznych wymagań dotyczących wymiany ciepła i spadku ciśnienia.

Potencjalni użytkownicy końcowi i producenci urządzeń obejmują:

• Produkcja energii elektrycznej
• Elektrownie o obiegu kombinowanym
• Producenci HRSG
• Producenci urządzeń do odzysku ciepła odpadowego
• Rafinerie
• Zakłady petrochemiczne
• Zakłady przetwórstwa chemicznego
• Przemysł stalowy i metalurgiczny
• Zakłady cementowe
• Piece przemysłowe
• Producenci pieców paleniskowych
• Projekty odzysku ciepła z wylotu turbin gazowych

Każda partia produkcyjna może być dostarczona z odpowiednią dokumentacją jakościową, w tymCertyfikatami badań materiałowych (MTC), analizą chemiczną, wynikami badań mechanicznych, zapisami z inspekcji wymiarowej, zapisami z badań hydrostatycznych/NDT, gdzie dotyczy, oraz certyfikatami inspekcjizgodnie z uzgodnioną specyfikacją zamówienia.

W przypadku projektów eksportowych i inżynieryjnych, inspekcja może być również koordynowana z niezależnymi agencjami zewnętrznymi, gdy jest to wymagane.

Przy składaniu zapytania ofertowego na płetwowe rury z ząbkowanym żebrowaniem ASTM A335 P9, klienci powinni podać:

• Norma i gatunek rury bazowej
• Średnica zewnętrzna rury
• Grubość ścianki rury
• Długość rury
• Materiał żebra
• Wysokość żebra
• Grubość żebra
• Gęstość lub rozstaw żeber
• Metoda mocowania żebra
• Wymagana ilość
• Temperatura pracy
• Ciśnienie robocze
• Skład gazu i warunki przepływu
• Obowiązująca norma inspekcyjna
• Wymagane certyfikaty
• Rysunki projektowe lub specyfikacje techniczne

Możemy produkować płetwowe rury z ząbkowanym żebrowaniem zgodnie zwymogami ASTM/ASME, rysunkami klienta, obliczeniami wymiany ciepła i specyfikacjami projektowymi.

Płetwowe rury z ząbkowanym żebrowaniem ASTM A335 P9 to specjalistyczne rozwiązanie do wymiany ciepła do wysokotemperaturowego odzysku ciepła odpadowego. Ich połączenierury ze stali stopowej 9Cr-1Mo i powiększonej zewnętrznej powierzchni z ząbkowanym żebrowaniem czyni je szczególnie odpowiednimi do ekonomizerów, HRSG, odzysku ciepła z pieców paleniskowych, pieców przemysłowych i innych urządzeń do wymiany ciepła po stronie gazu w wysokich temperaturach.

Dla projektów, w których ważna jest sprawność cieplna, wydajność materiału w podwyższonych temperaturach, kompaktowa konstrukcja i niezawodne mocowanie żebra, płetwowe rury z ząbkowanym żebrowaniem P9 mogą stanowić solidną podstawę dla zaprojektowanych systemów odzysku ciepła odpadowego.
