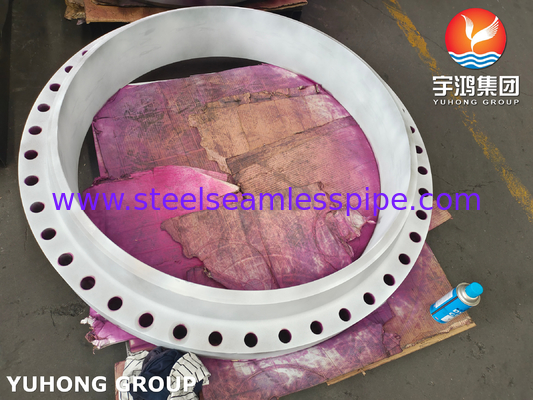

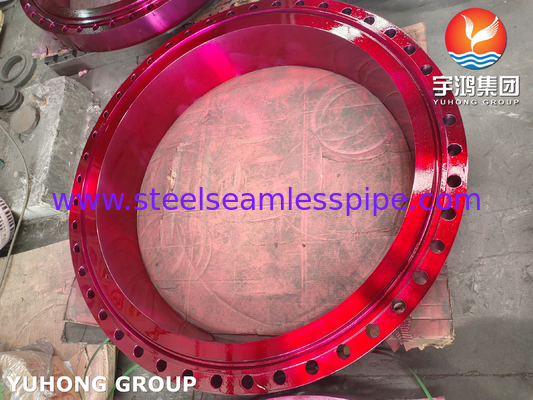

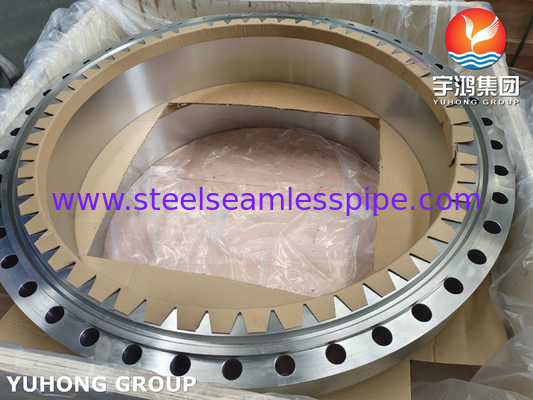

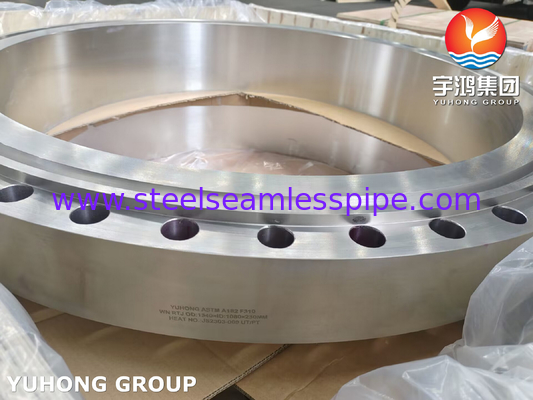

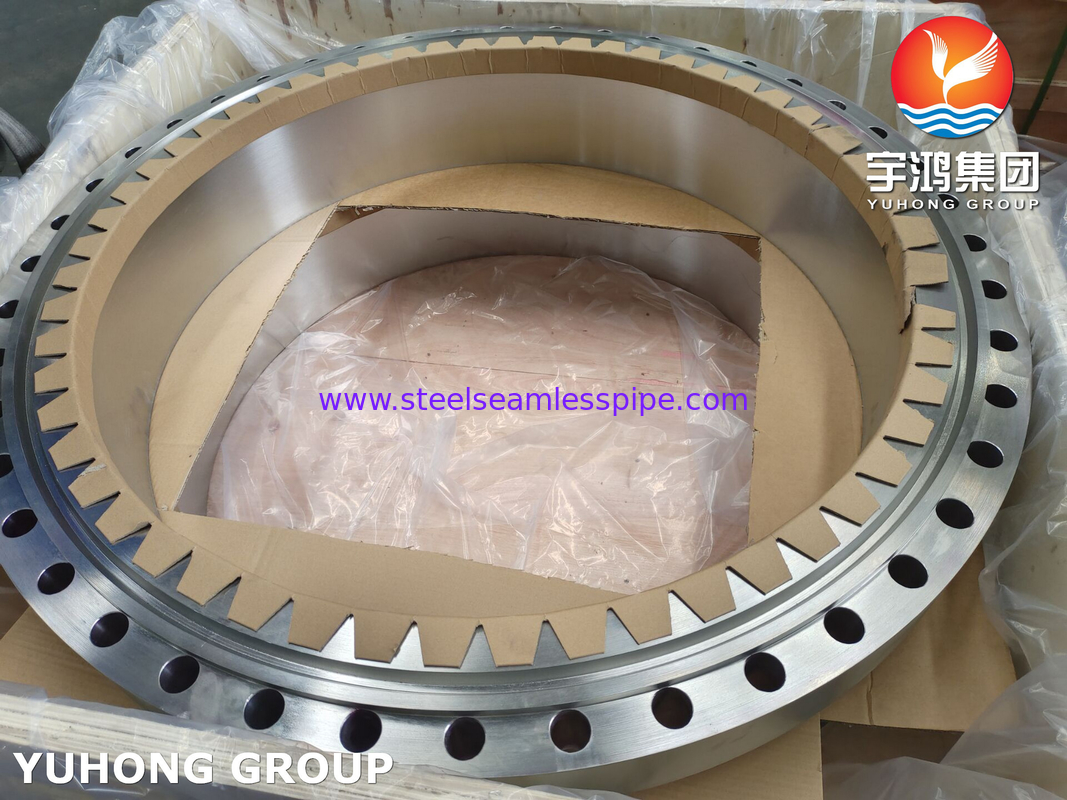

ASME B16.5 ASTM A182 F310 Flanca WNRTJ ze stali nierdzewnej dla przemysłu
ASTM A182 F310jest specyfikacją stali stopowej o wysokiej temperaturze znanej jako stal nierdzewna klasy 310, o wysokiej zawartości chromu i niklu.fosforuZestaw ten zapewnia doskonałą odporność na utlenianie, korozję i skalowanie w wysokich temperaturach.Wymiary flans ASTM A182 F310 WNRTJ są zgodne z wymiarami standardowymi określonymi w normie ASME B16..5 lub ASME B16.47Normy te zawierają wytyczne dotyczące rozmiarów płaszczyzn, wzorów otworów śrub i typów ścianek.
ASTM A182 F310/310S/310H Równoważna klasa flanszy
| STANDARD | WERKSTOFF NR. | Zjednoczone Narody | JIS | BS | GOST | AFNOR | Działalność |
| SS 310 | 1.4841 | S31000 | SUS 310 | 310S24 | 20Ch25N20S2 | / | X15CrNi25-20 |
| SS 310S | 1.4845 | S31008 | SUS 310S | 310S16 | 20Ch23N18 | / | X8CrNi25-21 |
| SS 310H | / | S31009 | / | / | / | / | /
|
ASTM A182 F310/310S/310H Skład chemiczny flanszy
| Klasa | Ni | P | S | C | Mn | Tak. | Kr | Mo. | Fe |
| SS 310 | 19.00 ¢ 21.00 | 0.020 maks. | 0.015 maks. | 0.015 maks. | 2.0 maksymalnie | 0.15 max. | 24.00 ¢ 26.00 | 0.10 max. | 54.7 min. |
| SS 310S | 19.00 ¢ 21.00 | 0.045 maksymalnie | 0.030 maks. | 0.08 maksymalnie | 2.0 maksymalnie | 1.00 maksymalnie | 24.00 ¢ 26.00 | 0.75 max. | 53.095 min. |
| SS 310H | 19.00 ¢ 21.00 | 0.045 maksymalnie | 0.030 maks. | 0.04 0.10 | 2.0 maksymalnie | 1.00 maksymalnie | 24.00 ¢ 26.00 | / | 530,885 min. |
ASTM A182 SS 310 Flanki Własności mechaniczne
| Wytrzymałość na rozciąganie | Siła zwrotu (0,2% Ofset) | Gęstość | Punkt topnienia | Wydłużenie |
| Psi 75000, MPa 515 | Psi 30000, MPa 205 | 70,9 g/cm3 | 1402 °C (2555 °F) | 40 % |
Wartości pasów
Flanca ze stali nierdzewnej: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L itp.
Flanca stalowa typu duplex: UNS S31803, 2205, S31254 (254SMO)
Wymagania w zakresie bezpieczeństwa:
Flanka ze stali węglowej: ASTM A105, A105N itp.
Flanca ze stali stopowej: F1, F11, F22, F5, F9, F91 itp.
Flanka z stopem niklu, jak poniżej
Monel 400 i K500,
Inconel 600, 601, 617, 625, 690, 718, X-750.
Inkolej 800, 800H, 800HT, 825, 925.
Hastelloy C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3.
Flanki ze stopu miedzianego: miedź, mosiądz i metali sztucznych
Różne rodzaje płytek możemy dostarczyć, jak poniżej
1- Ślizgowe kołnierze.
Ślizgowe kołnierze mają niższy początkowy koszt niż kołnierze szyjkowe, ponieważ wymagają mniejszej dokładności w cięciu rury do długości i zapewniają większą łatwość ustawienia w montażu.Ich obliczona wytrzymałość pod ciśnieniem wewnętrznym wynosi około 2/3 wytrzymałości płaszczyzn zwojowych szyiŚlizgowe płaszcze są ograniczone do rozmiarów od 1/2 do 21⁄2 "w standardowym 1500 lbs.
2Flanki z przędzą
Flanki z nićami są stosowane do specjalnych zastosowań.Mogą być zmontowane bez spawania i mogą być używane w bardzo wysokim ciśnieniu - w lub w pobliżu ciśnienia atmosferycznego - gdzie stal stopowa jest niezbędna do wytrzymałościFlanki z nitkami nie nadają się do warunków związanych z temperaturą lub naprężeniami gięcia lub w warunkach cyklicznych, w których może wystąpić wyciek przez nitki.
3Włókna szyjne spawane
Flanki szyjkowe mają długie, zagęszczone węzło i stopniowe przejście grubości w obszarze spoiny przyczepy łączącej je z rurą.Węzeł spinalny zapewnia ważne wzmocnienie obudowy i odporność na rozkładTen rodzaj obudowy jest preferowany w trudnych warunkach eksploatacyjnych wynikających z wysokiego ciśnienia, temperatury poniżej zera lub wysokiej temperatury.
4Ślepe płaszcze
Ślepe płaszcze są stosowane do odbierania końców rur, zaworów i otworów naczyń ciśnieniowych.Ślepe kołnierze mogą radzić sobie z wysokim naprężeniem ze strony ciśnienia wewnętrznego i obciążenia śruby, ponieważ maksymalne naprężenia w ślepym kołnierzu są naprężeniami gięcia w centrum.
5. Flangy spawane z gniazdkiem
Flangy z spawaniem z wnętrzem zostały opracowane do stosowania na małych rurociągach wysokiego ciśnienia.kołnierze spawane z gniazdkiem są mocniejsze i mają większą wytrzymałość na zmęczenie niż podwójne spawanie kołnierza ślizgowego. Gładkie warunki otwierania można łatwo osiągnąć poprzez szlifowanie spawania wewnętrznego.
6. Flanki stawów łonowych
Flanże złączne są powszechnie stosowane w układach rurociągowych z stali węglowej lub niskiego stopnia, które muszą być często demontowane w celu inspekcji i czyszczenia.Nie należy ich stosować w miejscach, w których występują poważne obciążenia zgięcia.
Wnioski
Flanki ASTM A182 F310 WNRTJ są powszechnie stosowane w takich gałęziach przemysłu, jak petrochemiczne, chemiczne, wytwarzanie energii oraz ropy naftowej i gazu.
Są odpowiednie do zastosowań wymagających wysokich temperatur, takich jak wymienniki ciepła, kotły, rurociągi procesowe i urządzenia przetwarzające ciepło.
