ANSI / ASME B16.5 ASTM A105 Węglowa stalowa ślepa flanszka Forgowana flanszka
ASTM A105 to standardowa specyfikacja obejmująca komponenty rurociągów ze stali węglowej do obsługi w warunkach temperatury otoczenia i wyższej w systemach ciśnieniowych.Flanki A105 są powszechnie stosowane w zastosowaniach wysokiego ciśnienia i wysokiej temperaturySą one dostępne w różnych rodzajach, takich jak szyja spawania, ślizg, spawanie z gniazdkiem, nić, ślepe i kołowe kołnierze.i nie mają otworu dla rury do przejścia przezSą one powszechnie stosowane do zatapiania końców rurociągów w celu zapobiegania przepływowi płynu lub gazu.Ślepe kołnierze są również stosowane do testowania ciśnienia rurociągu lub zbiornika poprzez zablokowanie końca przed zastosowaniem ciśnienia.
Różnice między brzytami ASTM A105 i ASTM A105N dotyczą przede wszystkim obróbki cieplnej, właściwości mechanicznych i przydatności do zastosowania:
Obróbka cieplna:
- ASTM A105: Używane w stanie kształtowanym, co oznacza brak dodatkowej obróbki cieplnej poza kształtowaniem.
- ASTM A105N: wymaga normalizacji (ogrzewanie do określonej temperatury, po której następuje chłodzenie powietrzem), dopracowywania mikrostruktury w celu poprawy właściwości mechanicznych.
Właściwości mechaniczne:
- A105N zazwyczaj wykazuje zwiększoną wytrzymałość, wytrzymałość i elastyczność ze względu na normalizację.
- A105N często wymaga testów uderzeniowych Charpy V-notch w celu zapewnienia odpowiedniej wytrzymałości, zwłaszcza w zastosowaniach o niskiej temperaturze lub obciążeniu cyklicznym.

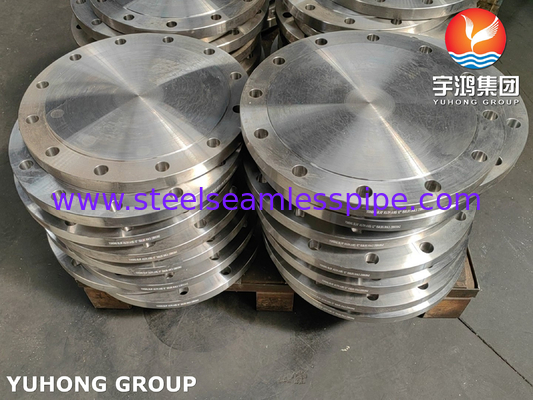

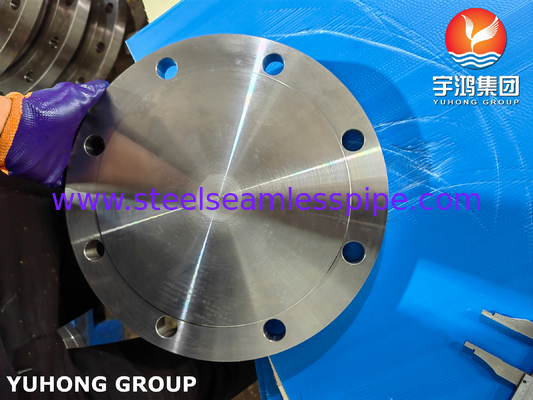

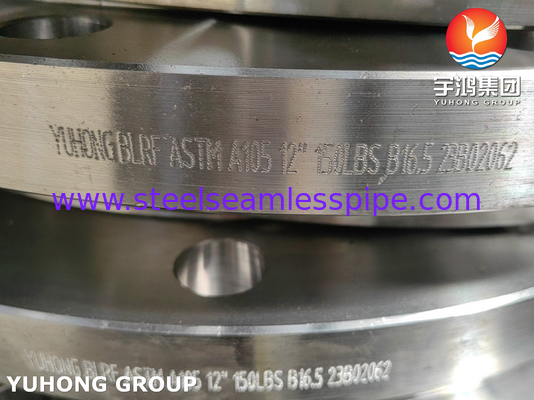

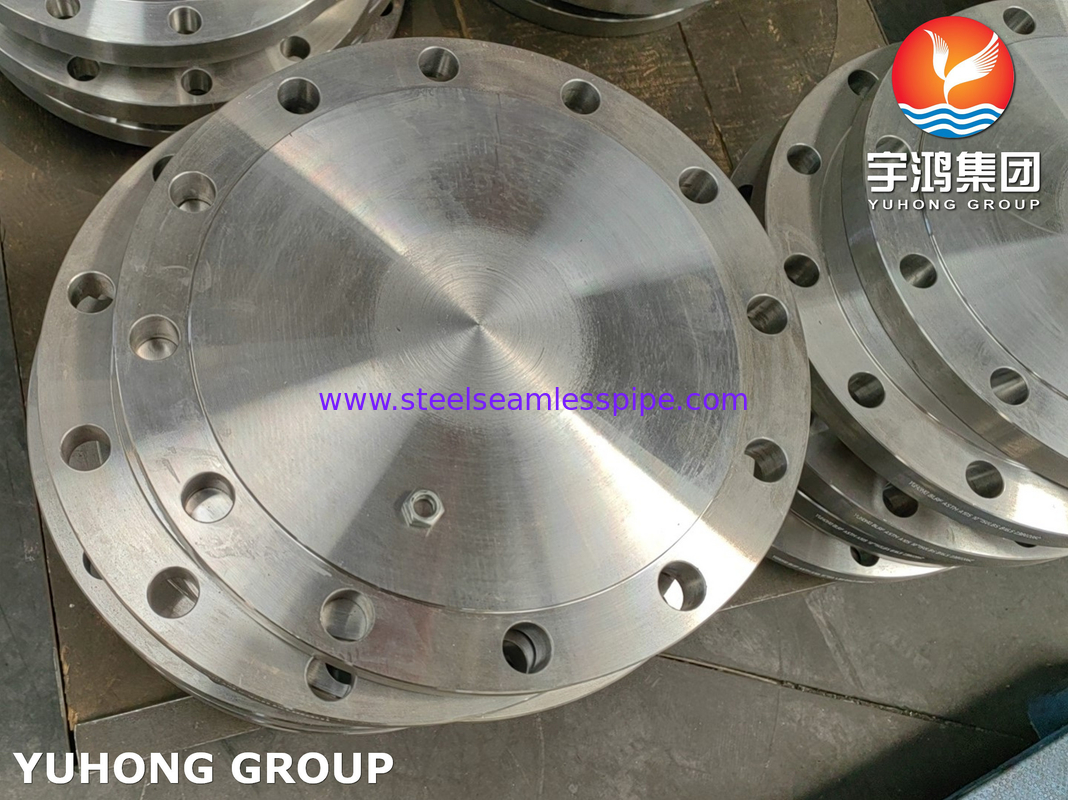

ASTM A105 Ślepa płaszcza ze stali węglowej
| Klasa materiału |
ASTM A105 / ASME A105N |
| Standardowy |
ANSI / ASME B16.5 |
| Sposób produkcji |
Wyroby sztuczne |
| Wielkość |
1/2" do 48" |
| Klasy |
150#, 300#, 400#, 600#, 900#, 1500#, 2500# |
| Obsługa powierzchni |
Zgalwanizowane/przeciwkorozyjne powłoki/czarne malowanie |
| Zastosowanie |
Do połączenia rur |
Wartości pasów
Flanca ze stali nierdzewnej: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L itp.
Flanca stalowa typu duplex: UNS S31803, 2205, S31254 (254SMO)
Wymagania w zakresie bezpieczeństwa i bezpieczeństwa
Flanka ze stali węglowej: ASTM A105, A105N itp.
Flanca ze stali stopowej: F1, F11, F22, F5, F9, F91 itp.
Flanka z stopem niklu, jak poniżej
Monel 400 i K500,
Inconel 600, 601, 617, 625, 690, 718, X-750.
Inkolej 800, 800H, 800HT, 825, 925.
Hastelloy C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3.
Różne rodzaje płytek możemy dostarczyć poniżej:
1- Ślizgowe kołnierze.
Flanki ze ślizgaczem mają niższy początkowy koszt niż flanki z naczyń spawalniczych, ponieważ wymagają mniejszej dokładności w cięciu rury do długości i zapewniają większą łatwość ustawienia w montażu.Ich obliczona wytrzymałość pod ciśnieniem wewnętrznym wynosi około 2/3 wytrzymałości płaszczyzn zwojowych szyiŚlizgowe płaszcze są ograniczone do rozmiarów od 1/2 do 21⁄2 "w standardowym 1500 lbs.
2Flanki z przędzą
Flanki z nićami są stosowane do specjalnych zastosowań.Mogą być zmontowane bez spawania i mogą być używane w bardzo wysokim ciśnieniu - w lub w pobliżu ciśnienia atmosferycznego - gdzie stal stopowa jest niezbędna do wytrzymałościFlanki z nitkami nie nadają się do warunków związanych z temperaturą lub naprężeniami gięcia lub w warunkach cyklicznych, w których może wystąpić wyciek przez nitki.
3Włókna szyjne spawane
Flangy szyjkowe mają długie, zagęszczone węzło i stopniowe przejście grubości w rejonie spoiny przycisku łączącej je z rurą.Węzeł spinalny zapewnia ważne wzmocnienie obudowy i odporność na rozkładTen rodzaj obudowy jest preferowany w trudnych warunkach eksploatacyjnych wynikających z wysokiego ciśnienia, temperatury poniżej zera lub wysokiej temperatury.
4Ślepe płaszcze
Ślepe płaszcze są stosowane do odbierania końców rur, zaworów i otworów naczyń ciśnieniowych.Ślepe kołnierze mogą radzić sobie z wysokim naprężeniem ze strony ciśnienia wewnętrznego i obciążenia śruby, ponieważ maksymalne naprężenia w ślepym kołnierzu są naprężeniami gięcia w centrum.
5. Flangy spawane z gniazdkiem
Flangy z spawaniem z wnętrzem zostały opracowane do stosowania na małych rurociągach wysokiego ciśnienia.kołnierze spawane z gniazdkiem są mocniejsze i mają większą wytrzymałość na zmęczenie niż podwójne spawanie kołnierza ślizgowego. Gładkie warunki otwierania można łatwo osiągnąć poprzez szlifowanie spawania wewnętrznego.
6. Flanki stawów biodrowych
Flanki łączne są powszechnie stosowane w układach rurociągowych z stali węglowej lub niskiego stopnia, które muszą być często demontowane w celu kontroli i czyszczenia.Nie należy ich stosować w miejscach, w których występują poważne obciążenia zgięcia.
Wnioski
- Systemy rurociągowe do transportu ropy naftowej, gazu i innych płynów
- Sprzęt rafinerii i przetwórstwa chemicznego
- Wymienniki ciepła i kotły
- Urządzenia wytwarzające energię
- Urządzenia wiertnicze i platformy wiertnicze morski
