ASTM A182 / ASME SA182 F22 Flanki Flanki ze stali stopowej B16.5

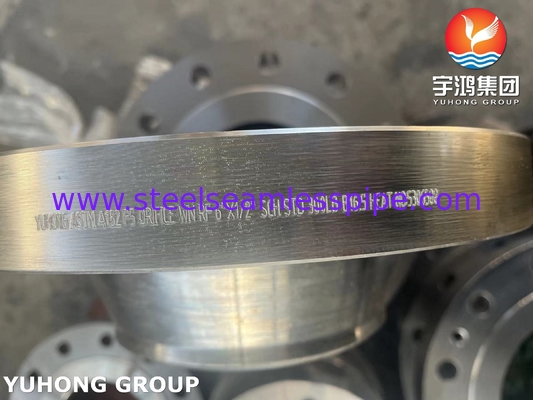

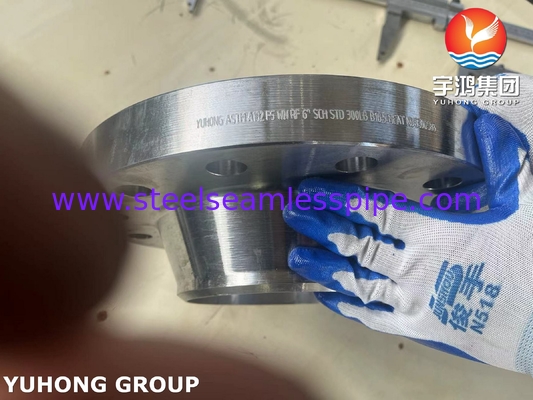

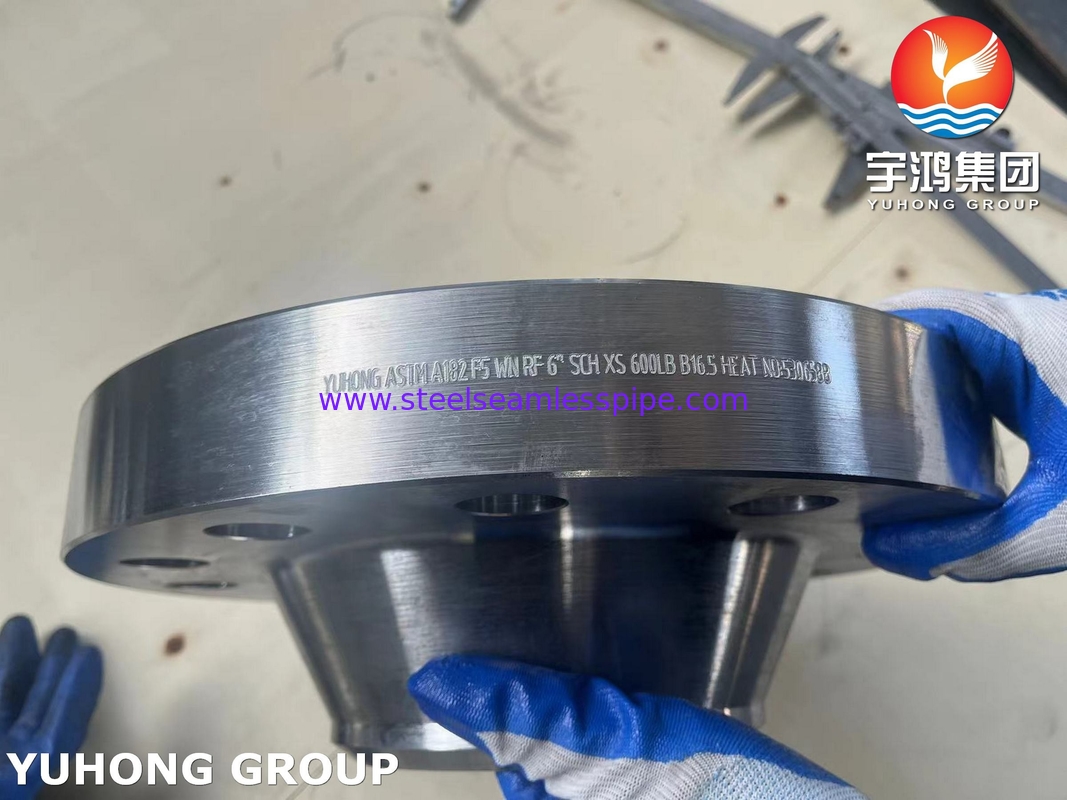

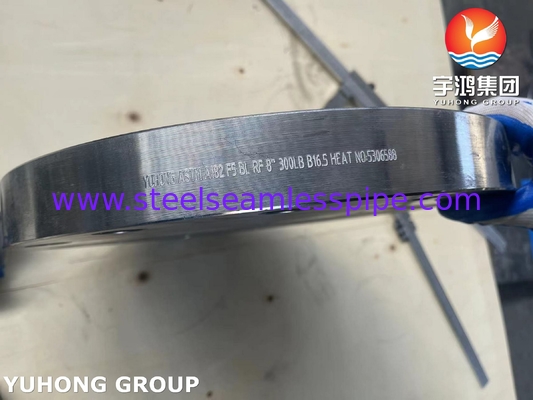

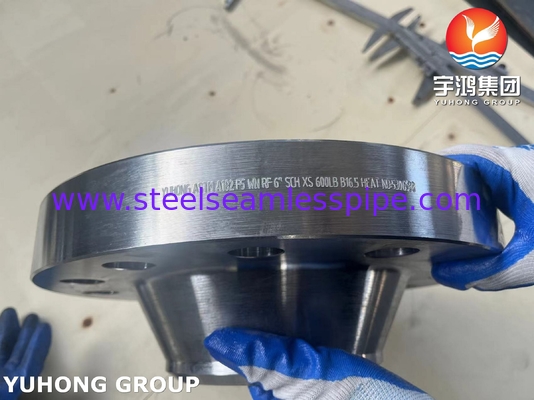

Flanca ASTM A182 F5 jest częścią złącza o wysokiej temperaturze i wysokim ciśnieniu, wykonanym z stali stopowej o zawartości 5% chromu-0,5% molibdenu (5Cr-0,5Mo), która jest zgodna z normą ASME B16.5 i nadaje się do ekstremalnych warunków pracy od -29°C do 593°C. Dzięki normalizacji i hartowaniu ma doskonałą wytrzymałość na wkręcanie w wysokiej temperaturze, odporność na korozję wodoru i dobrą spawalność.Jest powszechnie stosowany w kluczowych systemach takich jak rafinacja ropy naftowej, krakowanie katalityczne, hydroprocesowania i wysokociepłowych rurociągów parowych.Może wytrzymać wysokie obciążenia i środowiska zawierające wodór i jest idealnym wyborem dla połączeń rurociągów o średniej temperaturze i wysokim ciśnieniu, które równoważą koszty i wydajność.
Jaka jest różnica między stalą stopową F5 a innymi gatunkami stali stopowej?
F5 (5Cr-0,5Mo): Zawiera 5% chromu (Cr) i 0,5% molibdenu (Mo), koncentrując się na odporności na korozję wodoru i wytrzymałości średniej temperatury.
Pozostałe stali stopowe:
F11 (1,25Cr-0,5Mo): Niski poziom chromu, niższe koszty, ale słabsze działanie w wysokich temperaturach.
F22 (2.25Cr-1Mo): Wyższa zawartość molibdenu, lepsza odporność na pełzanie niż F5, ale nieco gorsza odporność na korozję wodoru.
F91 (9Cr-1Mo-V): dodany wanadium (V), wyższa odporność na wysokie temperatury (≤650°C) i odporność na utlenianie parą
Jaki jest zakres temperatur płaszczyzn ze stali stopowej A182 F5?
Minimalna temperatura pracy: -29°C (muszą spełniać wymagania badania wytrzymałości uderzeniowej, takie jak test Charpy V-notch).
Długotrwała temperatura pracy: ≤593°C (tradycyjna temperatura konstrukcyjna).
Krótkoterminowa temperatura szczytowa: ≤650°C (wymaga kontroli czasu w celu uniknięcia pogorszenia właściwości materiału).
ASTM A182F5 Skład chemiczny i właściwości flans
| Klasa |
UNS# |
Skład |
| ASTM A182 F5 |
K41545 |
C.15 max., Mn.30 -.60,Kr4.0 - 6.0,Mo..44 -.65 |
| ASTM A182 F9 |
K90941 |
C.15 maksymalnie,Mn.30 -.60,Kr8.0 - 10.0,Mo..90 do 1.10 |
| ASTM A182 F11 |
K11572 |
C.10 -.20,Mn.30 -.80,Kr1.0 do 1.5,Mo..44 -.65 |
| ASTM A182 F22 |
K21590 |
C.05 -.15,Mn.30 -.60,Kr2.0 - 2.5,Mo..87 do 1.13, |
| ASTM A182 F91 |
K91560 |
C.08 -.12,Mn.30 -.60,Kr8.0 - 9.5,Mo..85 do 1.05,Cb.06 -.10,N.03 -.07,Al.0,04 maksymalnie,V.18 -.25 |
Właściwości chemiczne płaszczyznek ze stali stopowej F5
| Klasa |
C |
Mn |
Tak. |
S |
P |
Kr |
Mo. |
| A182 F5 |
0.15 |
0.3 - 0.6 |
0.5 |
0.03 |
0.03 |
4 - 6 |
0.044 - 0.65 |
Właściwości mechaniczne płaszczyzn niewidomych ze stali stopowej ASTM A182 F5
| Klasa |
Siła na rozciąganie (Mpa) |
Siła wydajności (Mpa) |
% wydłużenia |
| A182 F5 |
275 |
485 |
20 |
ASTM A182 F5 Wykorzystanie brzytów
1Połączacze supergrzejników/przegrzejników dla kotłowców elektrowni energetycznych: utrzymanie szczelności w środowiskach wysokiej temperatury gazu spalin.
W porównaniu ze stali węglowej odporność na wkręcanie jest zwiększona o 3 razy, wydłużając żywotność systemu rurociągów.
2Petrochemiczne Urządzenia krakingowe wysokotemperaturowe Urządzenia hydroprocesowe
3System cyrkulacji gorącego oleju chemicznego i farmaceutycznego
Niski koszt niż 316 stali nierdzewnej i lepsza wytrzymałość w wysokich temperaturach.
4. Budowa statków i inżynieria morska System napędowy pary wysokotemperaturowej Sprężony gaz ziemny (LNG)
