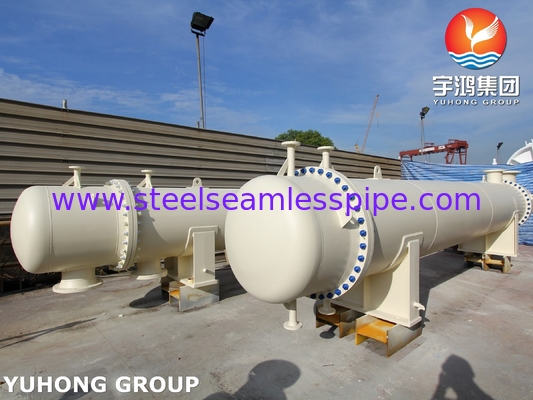

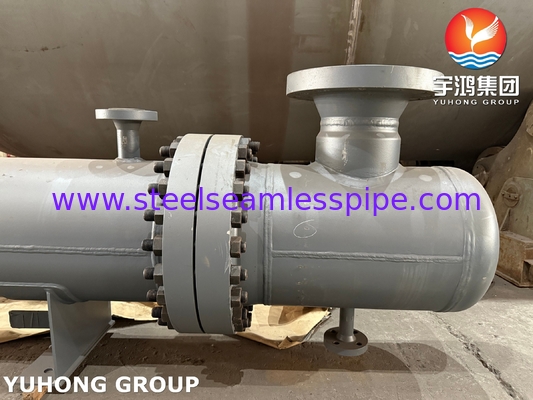

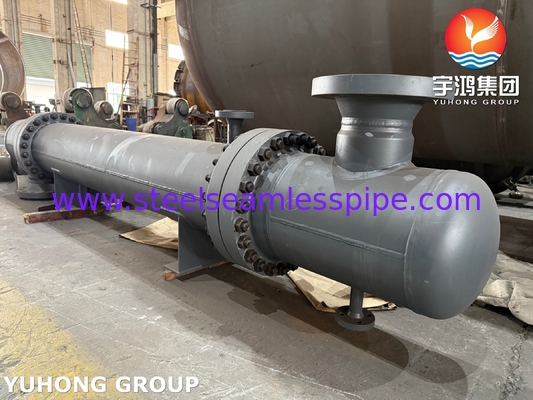

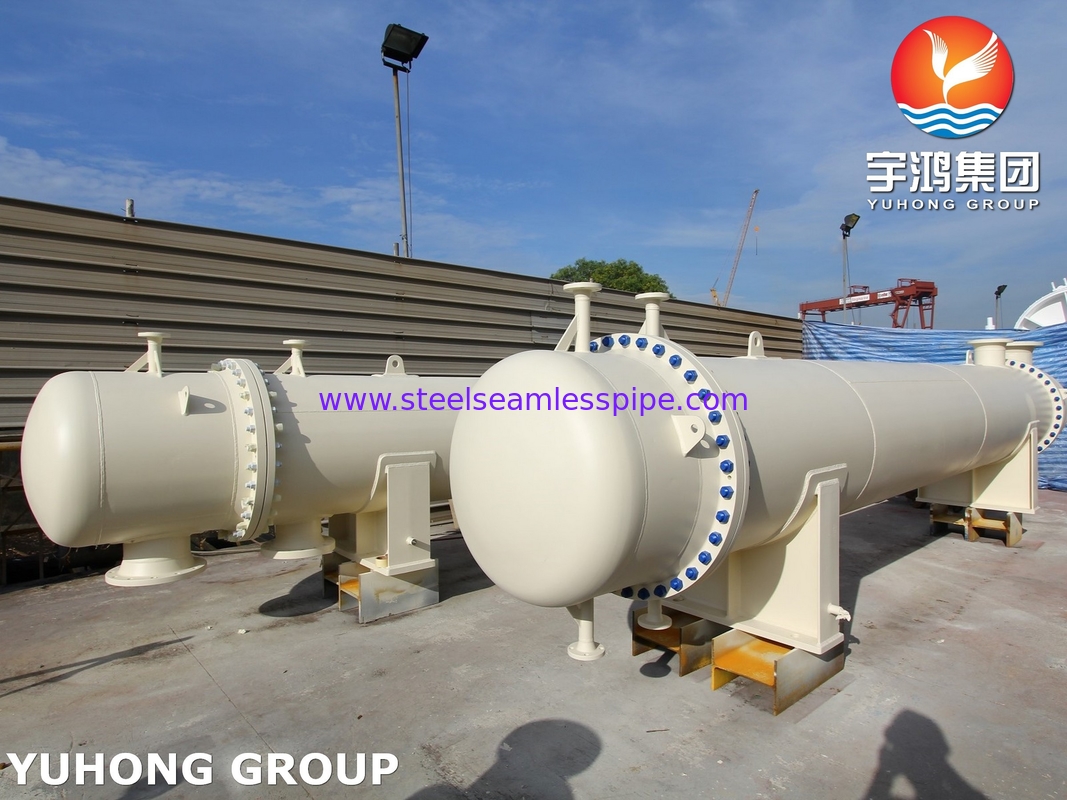

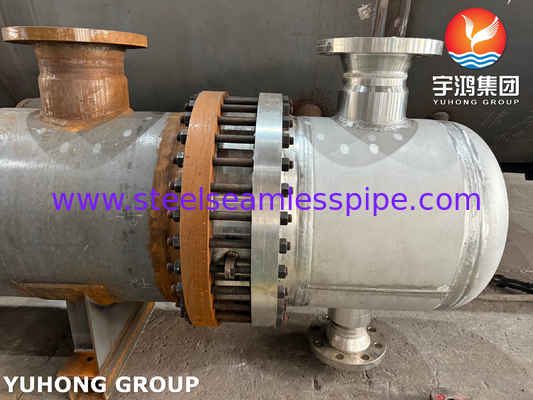

316L Pływający wymiennik ciepła typu AES ASME Sekcja VIII Div. 1

Szczegóły Produktu:

Miejsce pochodzenia:	Przetwarzanie chemiczne, rafinacja oleju, wytwarzanie energii, farmaceutyki, przetwarzanie żywności
Nazwa handlowa:	Floating Head Heat Exchanger
Orzecznictwo:	ASME Section VIII, TEMA (Tubular Exchanger Manufacturers Association)
Numer modelu:	Typ AES

Zapłata:

Szczegóły pakowania:	Standardowe drewniane skrzynie lub niestandardowe opakowanie w oparciu o wymagania klientów.
Czas dostawy:	60-90 dni
Możliwość Supply:	10 zestawów/miesiąc

Kontakt

Materiał:

Stal nierdzewna 316L

Norma projektowa:

ASME SEKCJA VIII, TEMA (Stowarzyszenie producentów wymienników rurowych)

Wnioski:

Wnioski

Standardy zgodności:

ASME SEKCJA VIII DIV. 1, standardy TEMA, PED (dyrektywa sprzętu ciśnieniowego),

Podkreślić:

316L Płynny wymiennik ciepła

Wymiennik ciepła typu ASME

Część

Tworzywo

Notatki

Powłoka

316L stali nierdzewnej

Odporne na korozję, odpowiednie dla środowisk wysokotemperaturowych i chemicznych.

Pakiet rurki

316L stali nierdzewnej

Wysoka przewodność cieplna i doskonała odporność na korozję wżery i szczeliną.

Pływająca pokrywa głowy

316L stali nierdzewnej

Umożliwia łatwe czyszczenie pakietu rurki; odporne na korozję.

Arkusze rurowe

316L stali nierdzewnej

Zapobiega wyciekom między bokami skorupy i rur; zapewnia stabilność strukturalną.

Przegrody/płytki wsparcia

316L stali nierdzewnej

Zapewnia odpowiedni rozkład przepływu i obsługuje rurki.

Uszczelki

PTFE (politetrafluoroetylen) / grafit

Wysoka odporność chemiczna i wydajność uszczelnienia w wysokich temperaturach i ciśnieniach.

Śruby i nakrętki

Stal nierdzewna 316L lub ASTM A193 Klasa B8

Wysoka wytrzymałość mechaniczna i odporność na korozję.

Kołnierze

Stal nierdzewna 316L

Zapewnia silne i niezawodne połączenia między komponentami.

Dysze (wlot/gniazdka)

Stal nierdzewna 316L

Zapewnia gładki przepływ płynów do wymiennika ciepła i poza nim.

Część

Zakres wymiarów

Notatki

Średnica skorupy

200 mm - 2000 mm

Konfigurowalne w oparciu o właściwe wymagania dotyczące transferu ciepła.

Średnica zewnętrzna rurki (OD)

10 mm - 50 mm

Standardowe rozmiary to 19,05 mm, 25,4 mm i 38,1 mm.

Grubość ściany rurki

0,5 mm - 3 mm

Grubość zależy od wymagań ciśnienia i temperatury.

Długość rurki

1 m - 12 m

Standardowe długości to 6 m i 12 m, ale dostępne są niestandardowe długości.

Pływający prześwit

50 mm - 300 mm

Umożliwia łatwe usunięcie i czyszczenie pakietu rurki.

Odstępy od przegrody

100 mm - 400 mm

Zoptymalizowane pod kątem rozkładu przepływu i wydajności przenoszenia ciepła.

Średnica dyszy

50 mm - 600 mm

Rozmiar według prędkości przepływu płynów i wymagań ciśnienia.

Wymiary kołnierza

Standardy ASME B16.5

Dostosowywanie dostępnych dla określonych ocen ciśnienia (klasa 150, 300, 600 itd.).

Nazwa testu

Opis

Zamiar

Test hydrostatyczny

Podpółka po bokach skorupy i rur z wodą do przetestowania przecieków lub awarii strukturalnych.

Zapewnia, że wymiennik ciepła poradzi sobie z ciśnieniem operacyjnym.

Test pneumatyczny

Podsumowanie za pomocą powietrza lub gazu obojętnego, aby sprawdzić wycieki w suchym środowisku.

Zapewnia bezpieczeństwo w systemach, w których testy na bazie wody nie są odpowiednie.

Testy radiograficzne (RT)

Kontrola spawów rentgenowskich w celu wykrycia wad wewnętrznych.

Zapewnia jakość spoiny i integralność strukturalną.

Testy ultradźwiękowe (UT)

Wykorzystuje fale dźwiękowe o wysokiej częstotliwości do wykrywania wad materiałowych lub zmian grubości.

Zapewnia, że materiał rurkowy i skorupy spełnia grubość i jakość.

Test penetracyjny barwnika (PT)

Stosuje barwnik do wykrywania pęknięć powierzchniowych lub defektów w spoinach i innych komponentach.

Weryfikuje integralność powierzchni krytycznych komponentów.

Test składu materiału

Analiza spektrometryczna w celu zweryfikowania składu chemicznego składników ze stali nierdzewnej 316L.

Zapewnia zgodność ze standardami materialnymi i wymaganiami oporności na korozję.

Testowanie twardości

Mierzy twardość materiału 316L w celu potwierdzenia właściwości mechanicznych.

Zapewnia, że materiał jest odpowiedni dla warunków ciśnienia i temperatury.

Test szczelności

Testowanie z helem lub azotem w celu wykrycia mikroinków w układzie.

Zapewnia pełne uszczelnienie do zastosowań o wysokiej wydajności.

Przemysł

Aplikacja

Przetwarzanie chemiczne

Wymienniki ciepła do chłodzenia, ogrzewania lub kondensacji płynów chemicznych.

Ropa i gaz

Rafineryjne wymienniki ciepła do chłodzenia ropy naftowej, separacji gazu i destylacji.

Wytwarzanie energii

Skraplacze parowe i grzejniki wody zasilającej w elektrowniach termicznych i jądrowych.

Farmaceutyki

Kontrola temperatury produkcji leków, fermentacji i sterylnego przetwarzania.

Żywność i napoje

Systemy pasteryzacji, chłodzenia i ogrzewania do produkcji żywności i napojów.

Marine & Offshore

Systemy chłodzenia silników statku, oleju opałowego i smarów.

Nazwa sprzętu

Funkcja wymiennika ciepła

Reaktor chemiczny

Kontroluje temperaturę reakcji chemicznych poprzez przenoszenie ciepła w reaktorze lub poza nim.

Jednostka destylacji ropy naftowej

Rozgrzewa się ropę naftową i chłodzi oddzielone destylaty.

Skraplacz parowy

Przekształca parę spalin z turbin w wodę w celu ponownego użycia.

Wyparka

Ułatwia odparowanie płynów w przemyśle spożywczym i chemicznym.

Chłodnica sprężarki powietrza

Schładza sprężone powietrze w celu zmniejszenia zawartości temperatury i wilgoci.

Chłodnica oleju smaru

Utrzymuje temperaturę oleju smarowego w silnikach i skrzyniach biegów.
