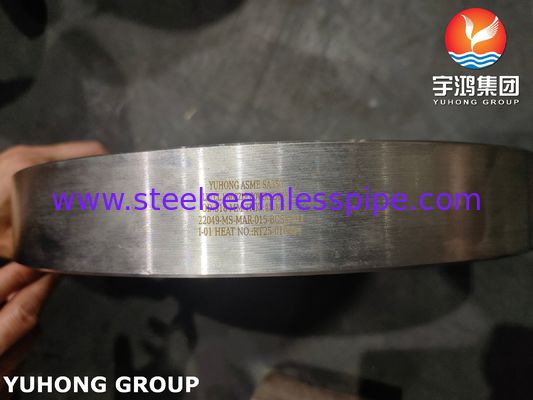

ASME SA350 LF2 klasa 1 Flansze pokrywające dysze, flansze kuwane w niskich temperaturach

Wyroby kujące o niskiej temperaturze, ASTM A350 klasa LF2 klasa 1

ASME SA350 LF2 klasa 1 jest niskotemperaturową specyfikacją kucia stali węglowej zaprojektowaną specjalnie dla flans, armatur, zaworów i komponentów ciśnieniowych działających w warunkach kryogenicznych.

Specyfikacja ASTM A350/ASME SA350 LF2 KLASA1 Flanca pokrywająca dysze

1Materiał: SA350 LF2

• Kompozycja podstawowa: Stal niskoemisyjna stopowana z niklem (Ni) w celu poprawy wytrzymałości w niskich temperaturach.

• Cel: Nikel zmniejsza temperaturę przejścia materiału od delikatnego do delikatnego, zapobiegając pękaniu w temperaturze poniżej zera.

• Formularz: Dostarczane jako sztuczki (nie odlewy ani płyty).

2Klasa: klasa 1

• Wymóg krytyczny: oznacza najniższą temperaturę eksploatacyjną, dla której certyfikowany jest materiał.

• Temperatura: -46°C (-50°F). Materiał musi wykazać odpowiednią wytrzymałość uderzeniową (poprzez test Charpy V-notch) w tej temperaturze.

• Badania: Obowiązkowe badania uderzeniowe Charpy V-notch są wykonywane w temperaturze -46 °C (-50 °F) na każdej partii ciepła.

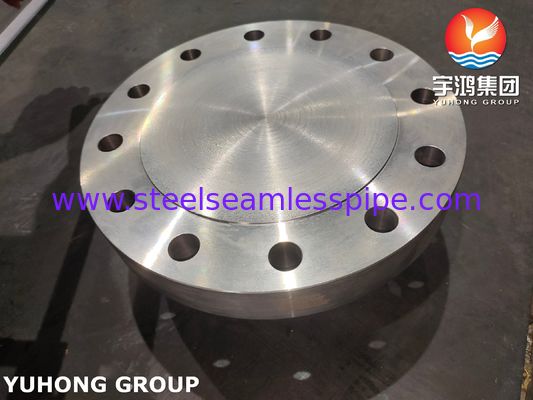

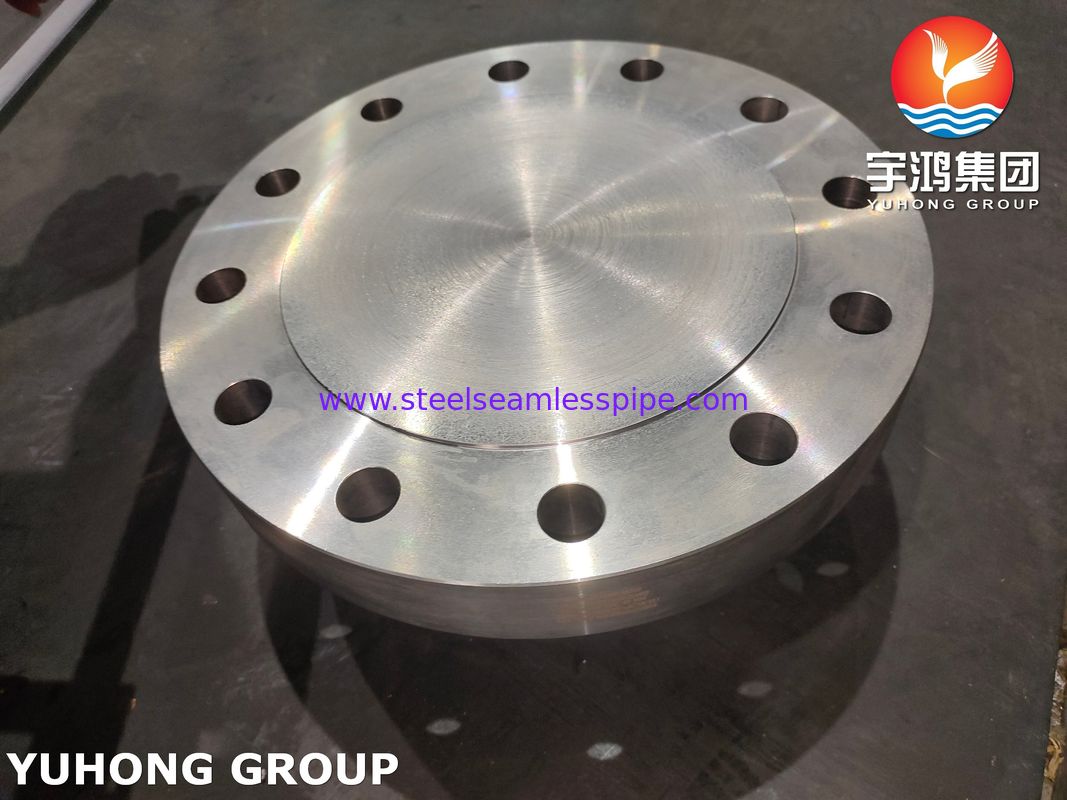

3. składnik: płaszczyzna pokrywająca dysze

• Funkcja: Jest to w zasadzie specjalistyczna ślepa płaszcza (ASME B16.5 Typ: Ślepa) stosowana do uszczelniania końca dyszy na zbiorniku ciśnieniowym, wymienniku ciepła lub systemie rurociągowym.

• Celem:

  • Wydzielenie części w celu konserwacji, kontroli lub bezpieczeństwa.

  • Zapewnienie przyszłych punktów podłączenia ("pokrycia dyszy" są często tymczasowe).

  • Stosowane jako trwałe uszczelki na nieużywanych dyszach.

• Konstrukcja: wyprodukowane zgodnie z wymiarami i ciśnieniami określonymi w normach takich jak ASME B16.5 (Flangy rurowe i łączniki z flangami) lub ASME B16.47 (Flangy o dużej średnicy).Główne cechy obejmują otwory śruby, zwrócone (np. podniesione oblicze - RF, łącze typu pierścieniowego - RTJ) i nominalna grubość dla ciśnienia.

Skład chemiczny flanszy pokrywającej dysze ASTM A350 LF2

Właściwości mechaniczne flanszy pokrywającej dysze ASTM A350 LF2

Kluczowe cechy i wymagania

• Twardość w niskich temperaturach:podstawowy powóddo specyfikacji SA350 LF2 Cl. 1. Zapewnia odporność na łamliwe złamania w temperaturze -46°C/-50°F.

• Notyfikacja ciśnienia: pojemność ciśnienia kołnierza w różnych temperaturach jest określona przez jego klasę ASME B16.5/B16.47 (np. klasa 150, 300, 600, 900, 1500, 2500).1 materiał musi być odpowiedni do konstrukcyjnego ciśnienia/temperatury.

• Obsługa cieplna: Forgi są zazwyczaj normalizowane lub normalizowane i hartowane w celu osiągnięcia wymaganej struktury ziarna, właściwości mechanicznych i wytrzymałości uderzeniowej.

• Obowiązkowe badanie oddziaływania: Jak wspomniano, badania Charpy'ego w temperaturze -46°C/-50°F są wymagane dla każdej partii ciepła.

• NDE (Non-Destructive Examination): W celu wykrycia wad wewnętrznych wymagane jest 100% testowanie ultradźwiękowe (UT).

• Właściwości chemiczne i mechaniczne: Muszą spełniać rygorystyczne ograniczenia składowe i wymagania dotyczące wytrzymałości na rozciąganie/wydajność określone w SA-350.

Zastosowanie:

• Zbiory gazu ziemnego skroplonego (LNG): rurociągi, zbiorniki magazynowe, jednostki przetwórcze.

• Rośliny chłodnicze i kriogeniczne: systemy amoniakowe, rośliny etylenowe, jednostki oddzielące powietrze.

• Petrochemiczne i przetwarzanie gazu: Urządzenia obsługujące zimne gazy lub płynów.

• Produkcja energii: niektóre elementy w systemach kriogenicznych.

• Naczynia ciśnieniowe i wymienniki ciepła: zamknięcia dyszek w naczyniach pracujących w temperaturze poniżej -29°C.
