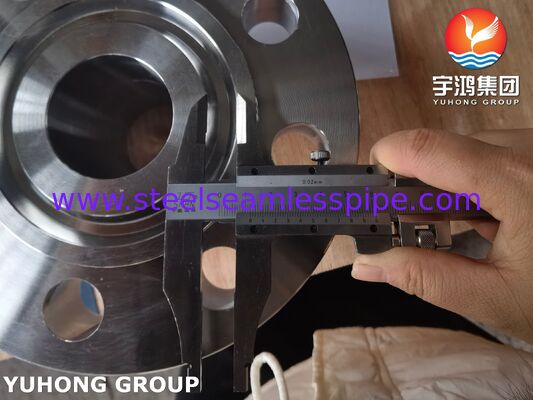

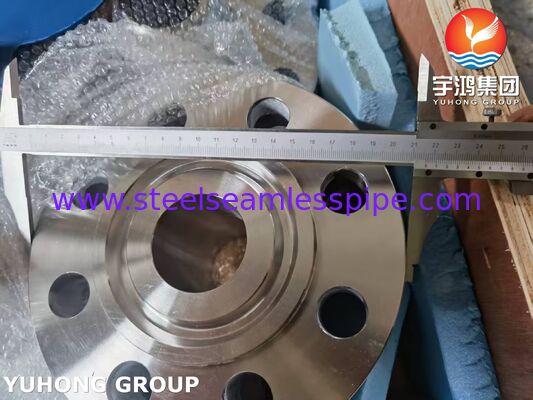

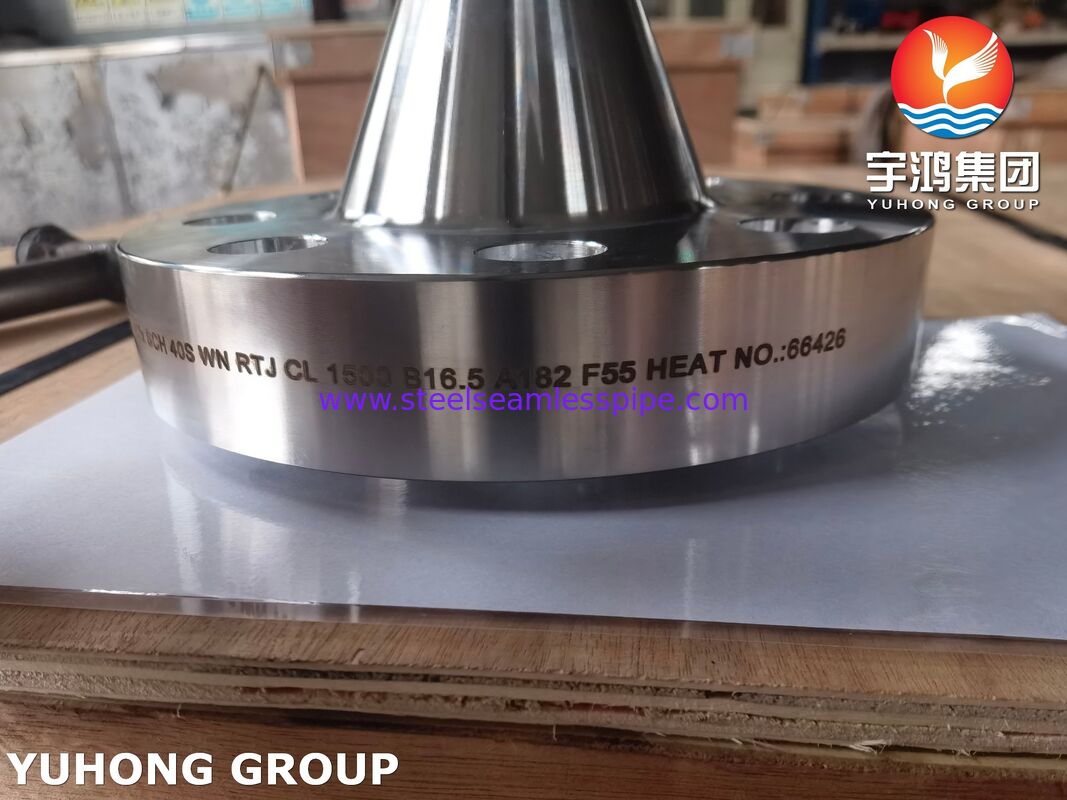

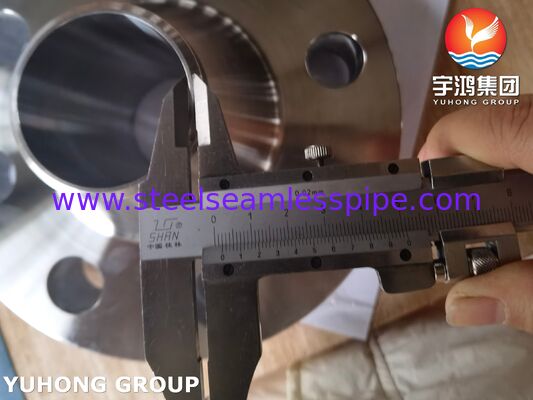

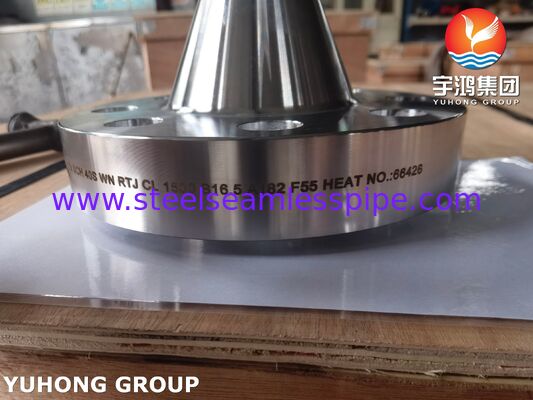

Kołnierz ze stali Super Duplex ASTM A182 F55 / 1.4501 / S32760 Kołnierz Super Duplex 2507 WNRTJ

Króciec spawany RTJ ASTM A182 F55Króciec ze stali nierdzewnej superdupleksowej UNS S32760

Króciec spawany RTJ ze stali superdupleksowej ASTM A182 F55to wysokowydajny element kuty, przeznaczony do krytycznych zastosowań w ekstremalnych warunkach. Ten króciec posiada mikrostrukturę superdupleksową, która zapewnia prawie dwukrotnie większą granicę plastyczności niż standardowa stal nierdzewna, jednocześnie zapewniając wyjątkową odporność na wżery, korozję szczelinową i pękanie korozyjne naprężeniowe pod wpływem chlorków. Konstrukcja króćca spawanego zawiera długi, stożkowy piast, który rozkłada naprężenia i umożliwia spawanie doczołowe z pełnym przetopem, zapewniając integralność strukturalną pod wysokim ciśnieniem. Powierzchnia RTJ (Ring Type Joint) posiada precyzyjnie obrobiony rowek, który ściska metalową uszczelkę, tworząc szczelne połączenie metal-metal, co czyni go obowiązkowym w zastosowaniach wysokociśnieniowych i wysokotemperaturowych w przemyśle naftowym i gazowym, morskim i chemicznym.

Stopień równoważny Króćca ze stali superdupleksowej ASTM A182 F55 / S32760

Skład chemiczny % króćca ze stali superdupleksowej ASTM A182 F55 / S32760

Właściwości mechaniczne króćca spawanego RTJ ze stali superdupleksowej ASTM A182 F55

Oto specyficzne warunki dyktujące stosowanie powierzchni króćca RTJ:

1. Wysokie ciśnienie i wysoka temperatura (serwis ciężki)
RTJ jest standardem dla klas ciśnienia ASME 600# i wyższych (w szczególności 900#, 1500# i 2500#). W tych klasach ciśnienie wewnętrzne jest tak wysokie, że standardowe uszczelki (stosowane na króćcach RF/FF) wycisnęłyby się ze złącza lub wydmuchały. Metalowa uszczelka pierścieniowa stosowana w powierzchniach RTJ uszczelnia poprzez odkształcenie w rowku, tworząc uszczelnienie silniejsze niż sama ściana rury.

2. Uszczelka typu pierścieniowego
Króćce RTJ używają metalowej uszczelki (owalnej lub ośmiokątnej), podczas gdy króćce RF używają miękkiej/kompozytowej uszczelki spiralnej.

Użyj RTJ, gdy: Musisz zabezpieczyć śmiertelne płyny, gazy lub węglowodory przy dużej prędkości, gdzie standardowa uszczelka zawiodłaby.

3. Krytyczne warunki cykliczne
W środowiskach o ekstremalnych wahaniach temperatury lub wibracjach (częste na platformach morskich i głowicach odwiertów), naprężenie śrubowe może się rozluźnić. Rowki RTJ są zaprojektowane tak, aby utrzymać uszczelnienie nawet w przypadku rozciągnięcia śrub, podczas gdy połączenia RF polegają całkowicie na stałym docisku uszczelki.

4. Normy branżowe (API)
RTJ jest obowiązkowy w przemyśle naftowym i gazowym dla kolektorów wiertniczych, drzewek świątecznych (głowic odwiertów) oraz linii dławiących/zabijających zgodnie ze specyfikacjami API 6A.

Charakterystyka powierzchni króćca - typ RTJ (Ring Type Joint)

• Typ uszczelki: Króćce RTJ wykorzystują metalową uszczelkę pierścieniową (owalną lub ośmiokątną), która znajduje się w obrobionym rowku na powierzchni króćca.

• Mechanizm uszczelniania: Po dokręceniu śrub króćca, metalowa uszczelka ściska się w rowku, lekko odkształcając się, tworząc uszczelnienie metal-metal.

• Zastosowanie: Powierzchnie RTJ są specjalnie zaprojektowane do zastosowań wysokociśnieniowych i wysokotemperaturowych. Są obowiązkowe w wielu zastosowaniach głowic odwiertów i kolektorów w przemyśle naftowym i gazowym.

• Normy: Wymiary rowków są znormalizowane (zazwyczaj zgodnie z API 6A lub ASME B16.5) w celu przyjęcia określonych numerów uszczelek pierścieniowych (np. R24, R31 itp.).

Zastosowanie

• Przemysł naftowy i gazowy na morzu: Rurociągi przybrzeżne i podmorskie, systemy kolektorów i rurociągi pionowe.

• Przetwórstwo chemiczne: Obsługa chlorków, kwasów i agresywnych katalizatorów.

• Zakłady odsalania: Jednostki odwróconej osmozy wysokociśnieniowej.

• Środowiska morskie: Wały i grodzie, gdzie korozja przez wodę morską jest czynnikiem.
