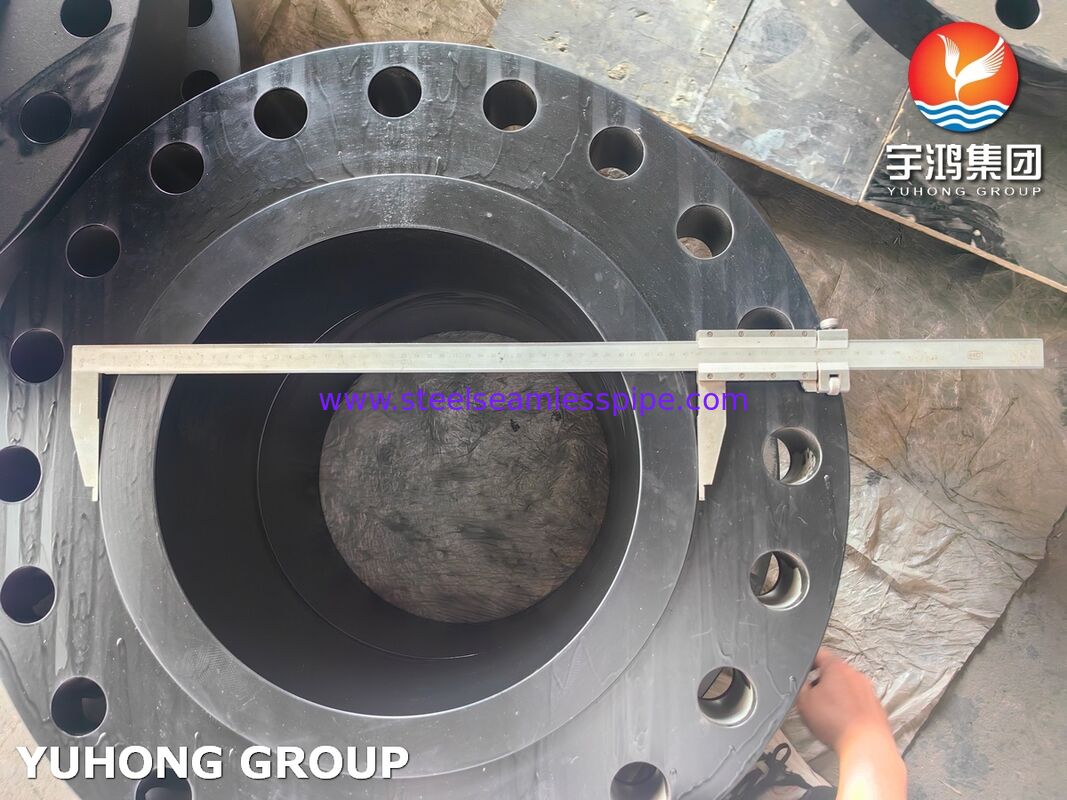

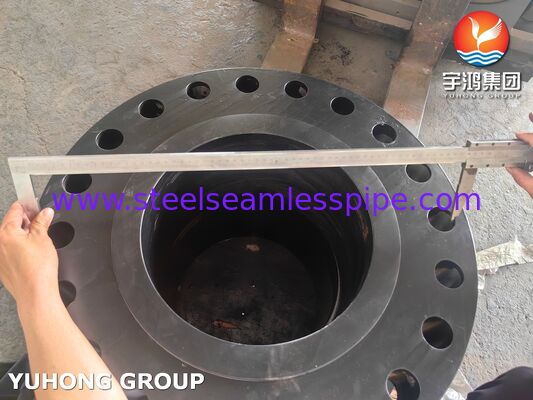

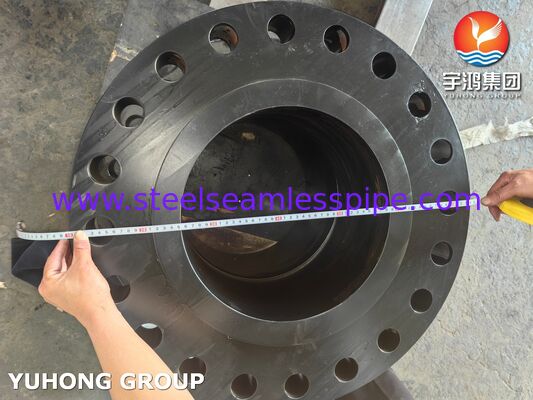

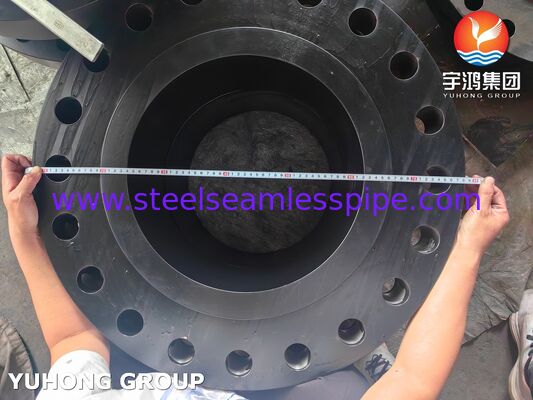

Kołnierze ze stali węglowej ASTM A694 F56 WNRF / Kołnierz spawany szyjny do pracy pod wysokim ciśnieniem

Kołnierze ze stali węglowej ASME B16.5 ASTM A694 / ASME SA694 WNRF

Kołnierze ze stali węglowej ASTM A694 F56 to wysokowytrzymałe, kute elementy z próbą udarności, przeznaczone do pracy pod wysokim ciśnieniem i w warunkach umiarkowanych/niskich temperatur, szczególnie w sektorach rurociągów naftowych i gazowych oraz głowic odwiertów. Ich kluczową zaletą jest kompatybilność z rurami liniowymi API 5L X52–X65, w połączeniu z obowiązkową próbą udarności i możliwością spełnienia wymagań NACE MR0175 dla pracy w środowisku kwaśnym. W połączeniu z konstrukcją kołnierza spawanej szyjki ASME B16.5, stanowią niezawodne, zgodne z normami rozwiązanie dla krytycznych systemów rurowych.

Skład chemiczny % kołnierza ze stali węglowej ASTM A694 F56 WNRF

Wymiary kołnierza ASTM A694 /ASME SA694

Dlaczego wybrać to połączenie zamiast A105?

Wielu inżynierów wybiera kołnierze ASTM A694 F56 z następujących powodów:

• Dopasowanie wytrzymałości
  Gdy łączona rura to API 5L X56 (granica plastyczności 56 ksi), kołnierz A105 (granica plastyczności 36 ksi) staje się elementem ograniczającym ciśnienie. F56 dopasowuje granicę plastyczności kołnierza do rury.

• Udarność
  Odkuwki A694 są zazwyczaj poddawane próbie udarności (uderzenie młotem Charpy'ego z karbem V), aby zapewnić zachowanie plastyczne w niskich temperaturach, często wymagane w instalacjach arktycznych, podmorskich lub zimowych. A105 nie jest automatycznie poddawany próbie udarności.

• Kompatybilność z pracą w środowisku kwaśnym
  Wiele projektów określa A694 F56 z ograniczeniami twardości NACE MR0175/ISO 15156 (≤22 HRC) dla środowisk z H₂S. Kołnierze A105 często wymagają oddzielnego, bardziej restrykcyjnego procesu, aby spełnić te limity.

• Integralność strukturalna
  Guz spawanej szyjki zapewnia stopniowe przejście naprężeń i umożliwia pełną kontrolę radiograficzną spoiny. Jest to obowiązkowe w krytycznych zastosowaniach, gdzie kołnierz nasuwany lub z gniazdem spawanej nie byłby dopuszczony.

Zastosowania

• Nafta i gaz – wydobycie i przesył

Główny użytkownik. Kołnierze te znajdują się na głowicach odwiertów wysokociśnieniowych, systemach zbierania i rurociągach przesyłowych na długich dystansach.

• Przetwórstwo petrochemiczne i chemiczne

Stosowane w pętlach reaktorów wysokociśnieniowych, jednostkach hydroprocesingu i rurociągach o ciężkich warunkach pracy, gdzie czynnikiem są obciążenia cykliczne lub niskie temperatury.

• Produkcja energii

Szczególnie w elektrociepłowniach skojarzonych, liniach pary wysokociśnieniowej i systemach zasilania kotłów, które wymagają elementów kutych o wysokiej granicy plastyczności i odporności na zmęczenie.

• Platformy morskie i podmorskie

Platformy, FPSO i rozdzielacze podmorskie polegają na tych kołnierzach ze względu na ich połączenie wysokiej wytrzymałości, udarności i niezawodnego uszczelnienia w ekstremalnych warunkach.
