API 661 Wymiennik ciepła chłodzony powietrzem, certyfikowany pieczęcią ASME U dla rafinerii ropy naftowej

API 661 Wymiennik ciepła chłodzony powietrzem, certyfikowany pieczęcią ASME U dla rafinerii ropy naftowej

Opis produktu
Ten certyfikowany przez ASME U Stamp wymiennik ciepła typu API 661 chłodzony powietrzem jest przeznaczony do procesów rafinerii ropy naftowej pod wysokim ciśnieniem.konfiguracja głowicy wtyczki zapewnia bezwzględną integralność uszczelnienia pod ciśnieniami do 15-30 MPaZaprojektowany do obróbki wodnej ciężkich zanieczyszczeń, rafinacji frakcji i ekstremalnych warunków termicznych, ten chłodziarz powietrza o niskiej konserwacji zapewnia optymalne rozpraszanie ciepła i całkowitą oszczędność wody.

Specyfikacja produktu

Wprowadzenie

Podstawowa norma: wyprodukowana w ścisłej zgodności z API 661 (Air-Cooled Heat Exchangers for General Refinery Service) i kodami ASME sekcja VIII sekcja 1.

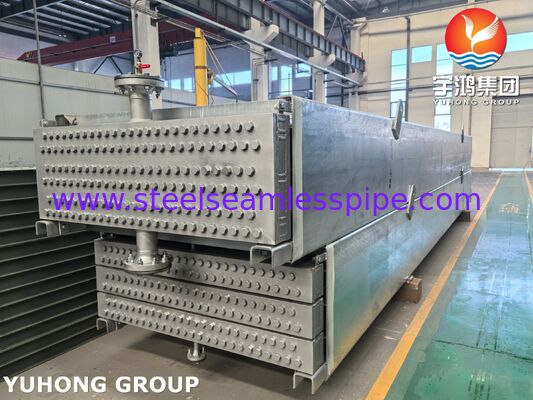

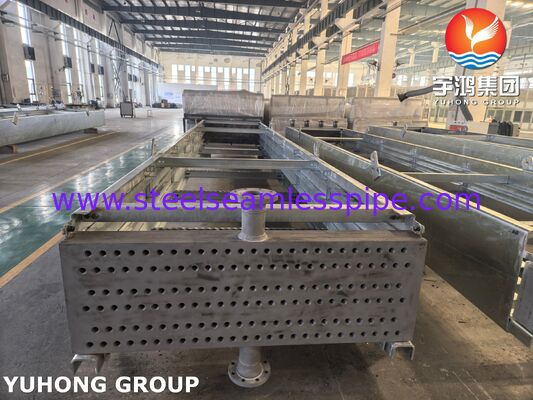

Geometria nagłówka: wykonane z solidnych sztuczek lub ciężkich spawanych płyt.

Mechanizm uszczelniający: Dostęp do pojedynczej rury i uszczelnienie ciśnieniowe są osiągane za pomocą precyzyjnych wtyczek z nitkami połączonymi z metalowymi uszczelniaczami.

Zgodność: w pełni certyfikowany z pieczęcią ASME "U" i zarejestrowany w National Board (NB), specjalnie zaprojektowany do środowisk wysokiego ciśnienia i niebezpiecznych rafinerii.

Główne zalety

Integralność uszczelnienia pod wysokim ciśnieniem: eliminuje ryzyko wypaczenia płaszczyzny lub wybuchu uszczelnienia w warunkach ekstremalnych cykli termicznych.Konfiguracja głowicy wtyczki stałej łatwo wytrzymuje surowe badania hydrostatyczne od 15 MPa do 30 MPa.

Utrzymanie pojedynczej rurki: umożliwia izolowaną inspekcję, czyszczenie mechaniczne lub wtykanie rurki.zapobieganie konieczności demontażu całego nagłówka.

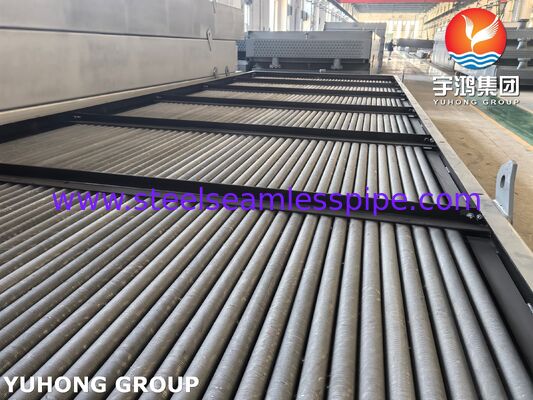

Precyzyjna produkcja: * Materiały (MOC): Rury bazowe wykorzystują stal węglową SA106B lub stal nierdzewna SA213-TP316L, mechanicznie połączone spiralnymi płetwami wysokimi z aluminium.

Robotic Joining: Zaawansowane roboty automatycznego spawania Yuhong wykonują połączone spawanie zwiększające wytrzymałość i pieczętowanie, aby zagwarantować łącza bez wycieku.

Zwalczanie naprężenia: na całkowicie spawanych głowicach wykonywana jest obowiązkowa obróbka cieplna po spawaniu (PWHT), aby wyeliminować pozostałe naprężenia i zapobiec pękaniu przez korozję naprężeniową (SCC).

Typowe zastosowania

Procesy rafinerii pod wysokim ciśnieniem: Idealne do hydrodesulfuracji (HDS), hydrocrackingu i chłodzenia spalin reaktora reformującego katalitycznie.

Kondensacja cieczy niebezpiecznej: stosowana w kondensacji gazu powietrznego w jednostce destylacyjnej surowej (CDU), gdzie wymagana jest tolerancja zerowa dla niebezpiecznych wycieków do atmosfery.

Obszary suche: Zapewnia 100% oszczędność wody, eliminując koszty skalowania, chemicznego oczyszczania wody i zrzuty ścieków związane z systemami chłodzenia wodnym.

Porównanie: typ wtyczki i typ wyjmowanej płyty pokrywczej

Pragi ciśnienia:

- Typ wtyczki: Zasadniczo sztywna, wolna od śrub konstrukcja pudełka bezpiecznie obsługuje ciężkie zastosowania wysokiego ciśnienia przekraczające 10 MPa (do 35 MPa).

- Rodzaj wyjmowalnej płyty pokrywczej: ograniczona przez potencjalne zgięcie dużych prostokątnych płyt pokrywczych i długiego obwodu śrub.Zasadniczo ogranicza się do procesów niskiego i średniego ciśnienia poniżej 5 ‰ 7 MPa.

Wydajność czyszczenia i kontroli:

- Typ wtyczki: wymaga osobnego usunięcia wtyczki do czyszczenia rur.

- Typ wyjmowalnej płytki pokrywczej: usunięcie śrubokrętu obwodnego naraża natychmiast całą blachę rur.co czyni go bardzo skutecznym w niskich ciśnieniach, zastosowań o wysokiej zawartości zanieczyszczeń.

Utrzymanie i niezawodność połączeń:

- Rodzaj wtyczki: opiera się na lokalizowanych uszczelniaczach wtyczki o małej średnicy.

- Rodzaj wyjmowalnej płyty osłonowej: wykorzystuje dużą uszczelkę o pojedynczym obwodowym zasięgu.zwiększające ryzyko awarii uszczelnienia i wymagające częstej kontroli momentu obrotowego.

Yuhong Holding Group Co., Ltd.jest wiodącym światowym producentem specjalizującym się w zaawansowanym sprzęcie procesowym, w tym w ciężkich wymiennikach ciepła, chłodnikach powietrza, kondensatorach, parownikach i nabiałach ciśnieniowych.Strategiczne położenie służące sektorom przemysłowym średniej i wysokiej klasy, Yuhong dostarcza solidne rozwiązania termiczne i mechaniczne zaprojektowane do ekstremalnych warunków pracy w przemyśle rafinacji ropy naftowej, petrochemicznym, przetwórstwie chemicznym i wytwarzaniu energii.
