Szczegółowy opis produktu

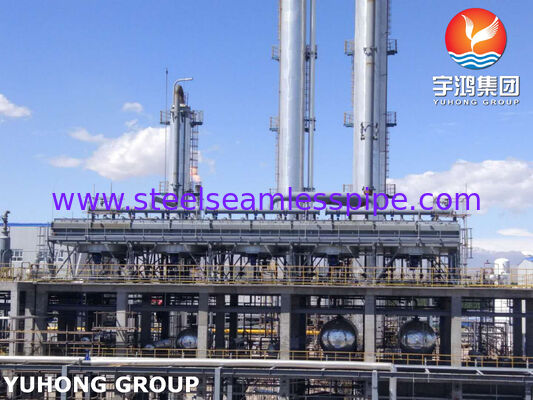

Chłodnica powietrza API 661 dla rafinerii ropy naftowej, sekcja VIII ASME, dział 1

Yuhong Group Co., Ltd. dostarcza sprzęt do przetwarzania węglowodorów certyfikowany znakiem ASME U. Nasze portfolio produktów obejmuje:

Chłodnice powietrza (poziome / pionowe, ciąg wymuszony / ciąg indukowany)
Wymienniki ciepła i skraplacze płaszczowo-rurowe (TEMA, API 660)
Zbiorniki ciśnieniowe (zgodnie z sekcją VIII ASME, dział 1 i dział 2)
Kolumny i reaktory
Wiązki rur, rury żebrowane (typ G / typ L / wytłaczane), skrzynki rozgałęźne, konstrukcje wsporcze, zespoły wentylatorów

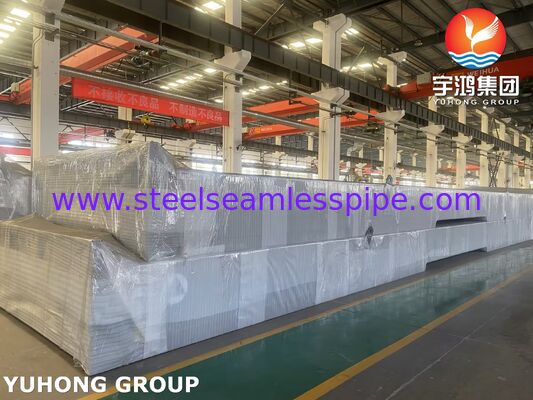

Opis produktu

Krótki opis i zastosowanie

Chłodnica powietrza to rodzaj wymiennika ciepła, który chłodzi gorące strumienie technologiczne za pomocą powietrza z otoczenia, bez konieczności stosowania wody.

Typowe zastosowania (jednostki rafineryjne i petrochemiczne):

Jednostki destylacji ropy naftowej (CDU) — Chłodzenie destylatów, pozostałości oleju opałowego i strumieni bocznych destylatów
Jednostki hydrorafinacji (HDS, VGO HDT) — Chłodzenie ścieków z reaktora zawierających H₂S i NH₄HS
Jednostki hydrokrakingu — Chłodzenie wysokociśnieniowych strumieni poreaktorowych (usługa kwaśna)
Instalacje Fluidalnego Krakingu Katalitycznego (FCC) — Chłodzenie gazów i frakcji ciężkich oraz kondensacja lekkich węglowodorów
Jednostki reformingu (CCR, półregeneracyjne) — Chłodzenie stabilizowanego reformatu i gazu bogatego w wodór
Jednostki frakcjonowania gazu (GFU) — Chłodzenie etanu, propanu i butanu z częściową kondensacją
Stacje kompresorowe do podziemnych magazynów gazu i głównych rurociągów gazowych — Chłodzenie sprężonego gazu (ciśnienie robocze do 50 bar)
Instalacje skroplonego gazu ziemnego (LNG) — wstępne schładzanie gazu ziemnego przed głębokim odwodnieniem

Standardy i Kodeksy

Projekt i konstrukcja:API Standard 661, wydanie siódme (2013, zmienione w czerwcu 2018, potwierdzone w lipcu 2024)
Konstrukcja ciśnieniowa:Kodeks ASME dotyczący kotłów i zbiorników ciśnieniowych, sekcja VIII, dział 1 (obliczanie grubości ścianek wiązek rur, pokryw kolektorów, połączeń kołnierzowych i kolektorów)
Przybory: ASTM/ASME
Spawalniczy: AWS D1.1 / ASME rozdz. IX
Kwaśna obsługa: NACE MR0175 / ISO 15156 (SSCC/HIC) – obowiązkowe dla jednostek do hydrorafinacji i hydrokrakingu (chłodnice powietrza wylotowego z reaktora)
Cechowanie: Znaczek ASME U i CE-PED na rynek europejski
Kontrola: Dokumentacja EN 10204 3.1 / 3.2 dla wszystkich elementów nośnych

Kluczowe komponenty i materiały

Część	Typ/wersja konstrukcyjna	Materiały zgodne z normami ASTM/ASME
Gołe rurki	ASTM A179 / A106 Gr.B / A213 TP304/316/321 / Duplex 2205 / Monel 400 / Inconel 625	ASME SA179 (stal węglowa), SA213 TP304/316L (stal nierdzewna), SA789 UNS S31803 (stal duplex)
Typ płetwy	Typ G, typ L, typ LL, typ KL, wytłaczane	Gatunek aluminium 1050/1060 (standard), stal nierdzewna 304/316L (na zamówienie)
Nagłówki	Typ wtyczki, typ zdejmowanej pokrywy, typ kolektora	ASTM A516 Gr.60 / Gr.70 (kute lub walcowane), ASTM A350 LF2 (praca w niskich temperaturach)
Dysze	Kołnierzowe, spawane, zgrzewane doczołowo	ASTM A105 (stal węglowa), ASTM A182 F304/316/321 (stal nierdzewna), ASME B16.5
Struktura wsparcia	Konstrukcja spawana ze stali profilowej z powłoką antykorozyjną	ASTM A36 / A572 Gr.50, ocynkowane lub zagruntowane żywicą epoksydową
Fani	Wentylatory osiowe o średnicy 1,5–10 m, ze zmiennym skokiem łopatek	Łopatki z kompozytu aluminium, piasta z odlewu aluminium
Kierowcy	Silniki elektryczne / silniki hydrauliczne / turbiny parowe	Typ pionowy lub poziomy zgodnie z wymaganiami klienta

Wymagania testowe (zgodnie z API 661 i ASME)

Przedmiot testowy	Norma/Wymagania	Parametry
Próba hydrostatyczna	Sekcja ASME VIII Dywizja 1, UG-99	Ciśnienie: 1,3 × ciśnienie obliczeniowe × (naprężenie w temperaturze 20°C / naprężenie w temperaturze projektowej). Czas trzymania: minimum 30 minut
Test wycieku	API 661 (próba pneumatyczna)	Powietrze lub azot pod ciśnieniem projektowym lub 1,1-krotnym ciśnieniem roboczym (roztwór mydła / wykrywacz nieszczelności helu)
NDE dla spoin głowic	RT (badania radiograficzne) / UT (badania ultradźwiękowe) – sekcja VIII ASME	Dla blach rurowych i połączeń blach rurowych: 100% MT/PT zgodnie z ASME sekcja V
Raporty z testów materiałów (MTR)	EN 10204 3.1	Certyfikaty stron trzecich na rury, blachy i odkuwki
Testy akceptacji wentylatorów	API 661 (wibracje i moc dźwięku)	Poziom hałasu i amplituda drgań powinny być zgodne z raportem projektowym

Zalety techniczne

Brak zużycia wody:Chłodzenie powietrzem otoczenia eliminuje utratę wody w wyniku parowania i przedmuchu. Brak kosztów operacyjnych związanych z uzdatnianiem wody. Nakłady inwestycyjne są zmniejszone, ponieważ systemy wody obiegowej nie są wymagane.
Wydajność cieplna jednostek z wymuszonym ciągiem:Konstrukcja z wymuszonym ciągiem umożliwia chłodzenie strumieni procesowych o temperaturach wlotowych w zakresie od 350°C do 400°C. Zintegrowane dyfuzory utrzymują spadek ciśnienia w wiązce rurowej nie większy niż 250–350 Pa.
Projekt obciążenia sejsmicznego i wiatrowego:Przystosowany do maksymalnej prędkości wiatru do 160 km/h. Podpory zaprojektowano tak, aby wytrzymywały intensywność sejsmiczną stopnia 9 w skali MSK.
Kompatybilność z mediami zawierającymi H₂S:Materiały zgodne z NACE MR0175 / ISO 15156 przyjmuje się, gdy ciśnienie cząstkowe H₂S wynosi ≥ 0,05 psi lub udział masowy osiąga 50 ppm. Testowanie HIC materiałów stalowych jest obowiązkowe.
Wydajność wymiany ciepła w zmiennych temperaturach otoczenia (-40°C do +45°C):Recyrkulacja ciepłego powietrza lub ogrzewanie parowe są przystosowane do pracy w zimie. Współczynnik przenikania ciepła w temperaturze 38°C wynosi około 40–80 W/(m²·K).

Konfiguracja niestandardowa

Konfiguracja:Przeciąg wymuszony lub przeciąg wywołany; poziome rurki z krzyżowym przepływem powietrza
Płetwy:Typy opcjonalne (G/KL/wytłaczane). Regulowany rozstaw płetwy (5–8 żeberek na cal)

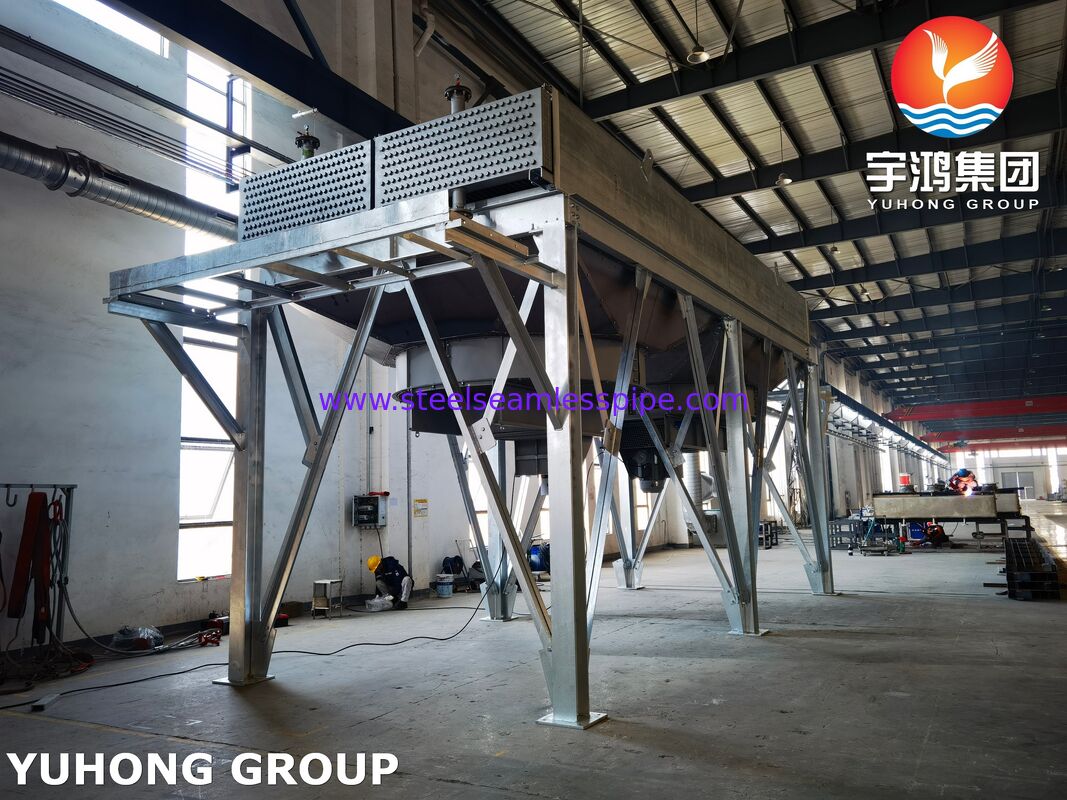

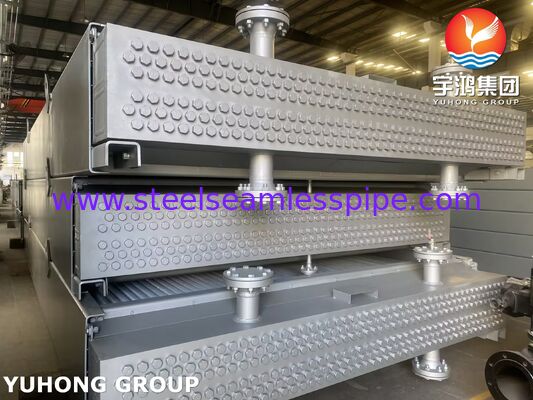

Typ nagłówka:Typ wtykowy do częstego mechanicznego czyszczenia rur; zdejmowana pokrywa do czyszczenia chemicznego; typ wielowarstwowy
Naddatek na korozję:0 do 6 mm, w zależności od średniej korozyjności
Powłoka antykorozyjna ramy:Cynkowanie ogniowe (ISO 1461), powłoka epoksydowa (minimum 300 μm), końcowe malowanie według standardów RAL
Niski poziom hałasu:Obudowy akustyczne do wentylatorów i silników, łopatki o niskiej turbulencji; poziom hałasu kontrolowany w granicach 70–75 dB(A) w odległości 10 metrów

Często zadawane pytania

Pytanie 1: Jaka jest różnica pomiędzy ciągiem wymuszonym a ciągiem indukowanym?

Wymuszony przeciąg(wentylator zamontowany na dole): Powietrze jest tłoczone przez wiązkę rurek. Zalety: Łatwy dostęp do wentylatora w celu konserwacji. Wady: Może wystąpić recyrkulacja gorącego powietrza.

Indukowany przeciąg(wentylator zamontowany u góry): Powietrze jest zasysane przez wiązkę rurek. Zalety: Bardziej równomierny rozkład przepływu powietrza w przekroju wiązki i lepszy wyrzut gorącego powietrza.Wady: Wentylator pracuje przy wyższych temperaturach powietrza, co wymaga materiałów odpornych na ciepło.

Pytanie 2: Kiedy wymagane są materiały zgodne z NACE MR0175?

Zgodnie z NACE MR0175/ISO 15156, w przypadku urządzeń narażonych na działanie kwaśnych warunków (ciśnienie cząstkowe H₂S ≥ 0,05 psi w obecności wolnej wody), materiały na rury, kolektory i blachy rurowe muszą być odporne na pękanie naprężeniowe siarczkowe (SSCC) i pękanie indukowane wodorem (HIC). Ma to kluczowe znaczenie w przypadku chłodnic powietrza wylotowego z reaktora (REAC) w jednostkach hydrorafinacji. Grupa Yuhong dostarcza dokumentację poświadczającą badania HIC wykonane zgodnie z ASTM G39 / NACE TM0284.

Pytanie 3: Który typ płetwy nadaje się do wilgotnego klimatu?

W regionach deszczowych i śnieżnych (klimat morski, Daleki Wschód, Syberia Zachodnia) zalecane są lamele typu L z zabezpieczeniem galwanicznym lub lamele wytłaczane. Wytłaczane żebra całkowicie pokrywają rurę podstawową aluminium i zapobiegają korozji u nasady płetwy. Płetwy typu G są opłacalnym wyborem dla suchych obszarów pustynnych.

Pytanie 4: Jaki naddatek na korozję należy przyjąć?

API 661 nie określa stałego naddatku na korozję. Klient określa to na podstawie korozyjności mediów procesowych. Dla porównania: w przypadku strumieni w jednostkach destylacji ropy naftowej o zawartości chlorków powyżej 50 ppm wymagany jest naddatek na korozję wynoszący 3,0 mm. W przypadku mediów niekorozyjnych standardowy naddatek wynosi 1,5 mm (1/16 cala). Grupa Yuhong wykonuje obliczenia grubości ścian zgodnie ze standardami ASME w oparciu o naddatek na korozję określony przez klienta.

Pytanie 5: Jak monitorować sprawność cieplną podczas pracy?

Zaleca się montaż czujników temperatury na wlocie i wylocie urządzenia. Spadek współczynnika przenikania ciepła o 20% lub więcej wskazuje na zanieczyszczenie zewnętrznych powierzchni żeberek. Czyszczenie można przeprowadzić poprzez mycie wodą pod wysokim ciśnieniem (do 50 barów) ze specjalnymi detergentami, czyszczenie parą lub szczotkowanie mechaniczne.

Kontakt:

E-mail: vladimir@steelseamlesspipe.com

ASME U-Stamp, API 661 / ISO 13706, NACE MR0175 / ISO 15156. Zapewniamy projektowanie i produkcję w pełnym cyklu dostosowanym do Twojej linii technologicznej. Zapytania dotyczące specyfikacji i ofert handlowych prosimy przesyłać e-mailem.
