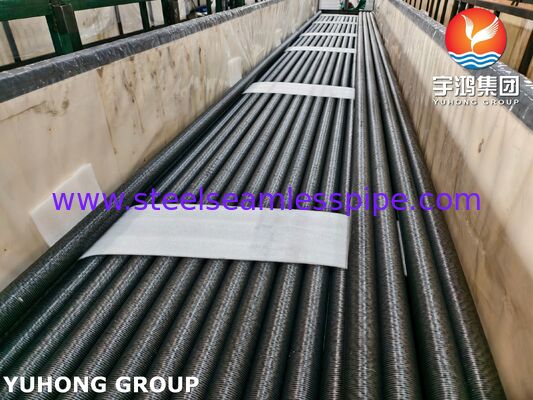

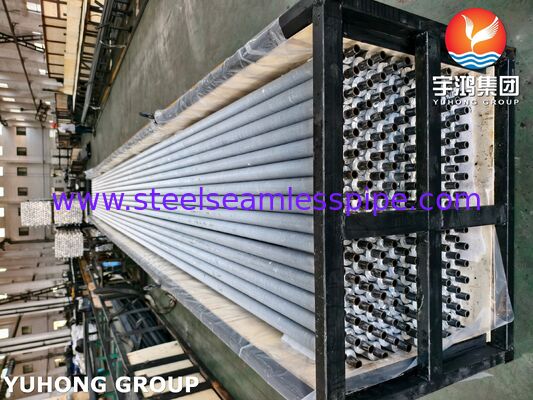

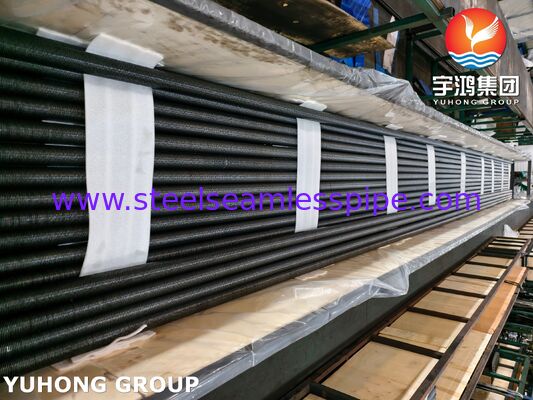

ASTM A179 Rury z wbudowanymi płetwami
Wysokiej wydajności ASTM A179 wbudowane (typ G) rury z płetwami do przemysłowych wymienników ciepła

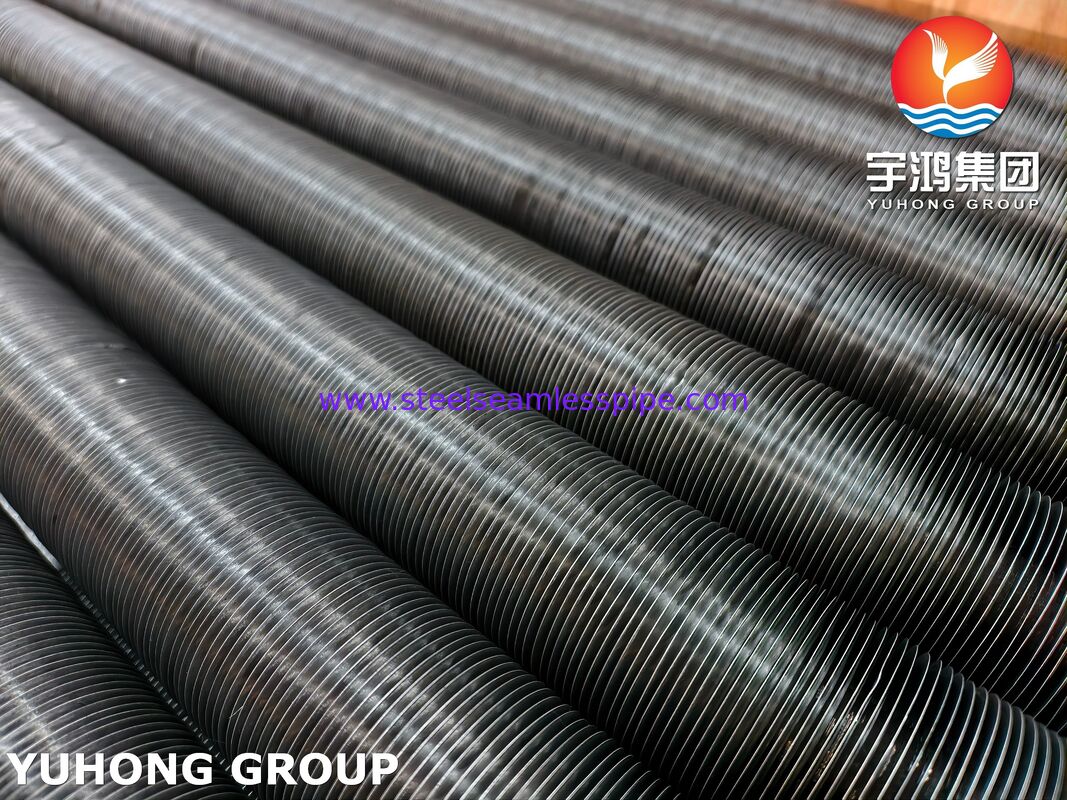

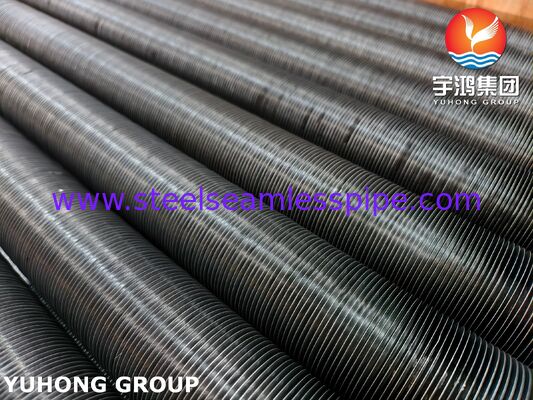

ASTM A179 Wbudowane rurki z płetwami, znane również jakoRury z płetwami typu G, są wytwarzane poprzez obróbkę precyzyjnego śrubowego rowu w zewnętrznej powierzchni bezszwodowej rurki z stali węglowej ASTM A179.i otaczający materiał rur jest zwinięty nad podstawą płetwy, aby utworzyć bezpieczne połączenie mechaniczneProces ten zapewnia doskonałą retencję płetw, wydajny transfer ciepła i długoterminową niezawodność eksploatacyjną.
ASTM A179 to bezszwowa, niskoemisyjna, zimnociągnięta rurka stalowa, specjalnie opracowana do wymienników ciepła, kondensatorów i podobnych urządzeń przesyłowych ciepła.dobra formowalność, a jego niezawodne właściwości mechaniczne sprawiają, że jest to idealny materiał bazowy do produkcji rur z wbudowanymi płetwami.
Wbudowane rury płetwy znacząco zwiększają powierzchnię zewnętrznego przeniesienia ciepła, zachowując jednocześnie doskonałą odporność na wibracje, cykle cieplne i ciągłą pracę przemysłową.Są szeroko stosowane w produkcji energii, przetwarzania ropy naftowej, systemów HVAC i zastosowań przemysłowych odzysku ciepła.
Cechy produktu
- Produkowane z bezszwowych rur ze stali węglowej ciągniętych na zimno ASTM A179
- Precyzyjnie obrobione konstrukcje płetw typu G (wbudowane)
- Doskonała przewodność cieplna dla efektywnej wymiany ciepła
- Silne połączenie mechaniczne między płetwą a rurą
- Wysoka odporność na rozluźnianie płetw podczas cyklu termicznego
- Pozostałe urządzenia i urządzenia, z wyłączeniem tych objętych pozycją 8528
- Zwiększona wydajność urządzeń przy zwiększonej powierzchni
- Kompatybilne z różnymi materiałami płetw
- Długa żywotność i ograniczona konserwacja
- Wymiary płetw na zamówienie
Typowe zastosowania
ASTM A179 Wbudowane rury płetwy są szeroko stosowane w:
- Wymienniki ciepła z muszli i rur
- Wymienniki ciepła chłodzone powietrzem
- Kondensatory pary
- Systemy odzyskiwania ciepła odpadowego
- Sprzęt wymiany ciepła HVAC
- Zakłady petrochemiczne
- Rafinerie ropy naftowej
- Zakłady przetwórstwa chemicznego
- Elektrownie
- Systemy chłodzenia procesów
- Przemysłowe jednostki suchego chłodzenia
Specyfikacja produktu
| Pozycja |
Specyfikacja |
| Standardowy system rur bazowych |
ASTM A179 |
| Rodzaj rury |
Bezszwowa stal niskówęglowa |
| Rodzaj płetwy |
Wbudowany (typ G) |
| Materiał płetwy |
Aluminium, miedź, stal węglowa, stal nierdzewna |
| Metoda produkcji |
Mechaniczne wbudowanie rowu |
| Średnica zewnętrzna rurki |
19.05 ≈ 63,5 mm (3/4" ≈ 2-1/2") |
| Gęstość ścian rur |
10,65 ∼ 5,0 mm |
| Długość rury |
Do 18 000 mm |
| Wysokość płetwy |
8 ̊16 mm |
| Grubość płetwy |
00,30 ‰ 0,60 mm |
| Płetwo płetwy |
20,0 ‰ 6,0 mm |
| Maksymalna zalecana temperatura pracy |
Do około 400°C (w zależności od materiału płetwy i warunków eksploatacji) |
Dostępne są specjalne rozmiary, konfiguracje płetw i materiały, aby spełnić specyficzne wymagania projektu.
Skład chemiczny ASTM A179
| Elementy |
Skład (%) |
| Węgiel (C) |
≤ 0.06 |
| Mangan (Mn) |
0.27 ‰ 0.63 |
| Fosfor (P) |
≤ 0.035 |
| Siarka (S) |
≤ 0.035 |
Niska zawartość węgla zapewnia doskonałą spawalność, elastyczność i przewodność cieplną w zastosowaniach transferu ciepła.
Właściwości mechaniczne
| Nieruchomości |
Wartość |
| Wytrzymałość na rozciąganie |
≥325 MPa |
| Siła wydajności |
≥ 180 MPa |
| Wydłużenie |
≥ 35% |
| Twardość |
≤ 72 HRB (w przybliżeniu ≤ 137 HB) |
Wykorzystanie węzłów z wbudowanymi płetwami ASTM A179 w systemach wymiany ciepła niskiego i średniego ciśnienia.
Kontrola i badania
Każda ASTM A179 Embedded Fin Tube może być sprawdzana zgodnie z wymaganiami ASTM, ASME i specyficznymi dla klienta.
Typowe procedury kontroli obejmują:
- Przegląd certyfikacji surowców
- Analiza składu chemicznego
- Badania właściwości mechanicznych
- Kontrola wymiarów rur
- Wymiar wysokości płetwy i odległości płetwy
- Weryfikacja głębokości rowu
- Kontrola integralności wiązania płetw
- Badanie ciśnienia hydrostatycznego
- Badanie prądu kręgowego
- Badanie ultradźwiękowe (UT)
- Badanie wycieku powietrza (na żądanie)
- Pozytywna identyfikacja materiału (PMI) (nieobowiązkowa)
- Wizualna kontrola powierzchni
- Pomiar prostoty
- Ostateczne pakowanie i weryfikacja jakości
Na żądanie dostępne są inspekcje ze strony osób trzecich przeprowadzane przez SGS, TÜV, BV, DNV, Intertek lub przez wyznaczone przez klienta agencje inspekcyjne.
Zalety ASTM A179 wbudowanych rur płetw
Technologia wbudowanej płetwy zapewnia doskonałą równowagę między wydajnością termiczną a trwałością mechaniczną.minimalizując możliwość oddzielenia płetw nawet podczas długotrwałego rozszerzania i kurczenia termicznego.
W porównaniu z zwykłymi rurami, ASTM A179 wbudowane rury z płetwami zapewniają znacznie większą zewnętrzną powierzchnię transferu ciepła,umożliwiające projektantom urządzeń zmniejszenie wielkości wymiennika przy jednoczesnym zwiększeniu wydajności termicznejIch doskonała przewodność cieplna w połączeniu z niezawodną wytrzymałością mechaniczną czyni je ekonomicznym rozwiązaniem dla szerokiej gamy zastosowań przemysłowych w zakresie transferu ciepła.
Dlaczego wybrać nasze ASTM A179 wbudowane rury płetwy?
- Rury bezszwowe z stali węglowej klasy premium ASTM A179
- Precyzyjna technologia płetwy CNC zapewniająca stałą jakość
- Produkcja ściśle zgodna z normami ASTM i ASME
- Doskonała wytrzymałość wiązania płetwy z rurą
- Kompleksowa kontrola i pełna identyfikowalność materiału
- Dostępna geometria płetw i wymiary rur
- Zdolności produkcyjne OEM i projektów
- Opakowania przeznaczone do wywozu na obszar międzynarodowy
- Szybkie harmonogramy produkcji i niezawodne wsparcie techniczne
Nasze ASTM A179 wbudowane rury płetwy są zaprojektowane tak, aby zmaksymalizować efektywność transferu ciepła przy jednoczesnym utrzymaniu długoterminowej integralności mechanicznej.i konfiguracje dostosowywalne, są idealnym wyborem dla wymienników ciepła, ekonomizerów, kondensatorów i innych przemysłowych systemów cieplnych wymagających niezawodnej i wydajnej wydajności.
