Rury z ćwiekami ASTM A335 P22
Przegląd produktu

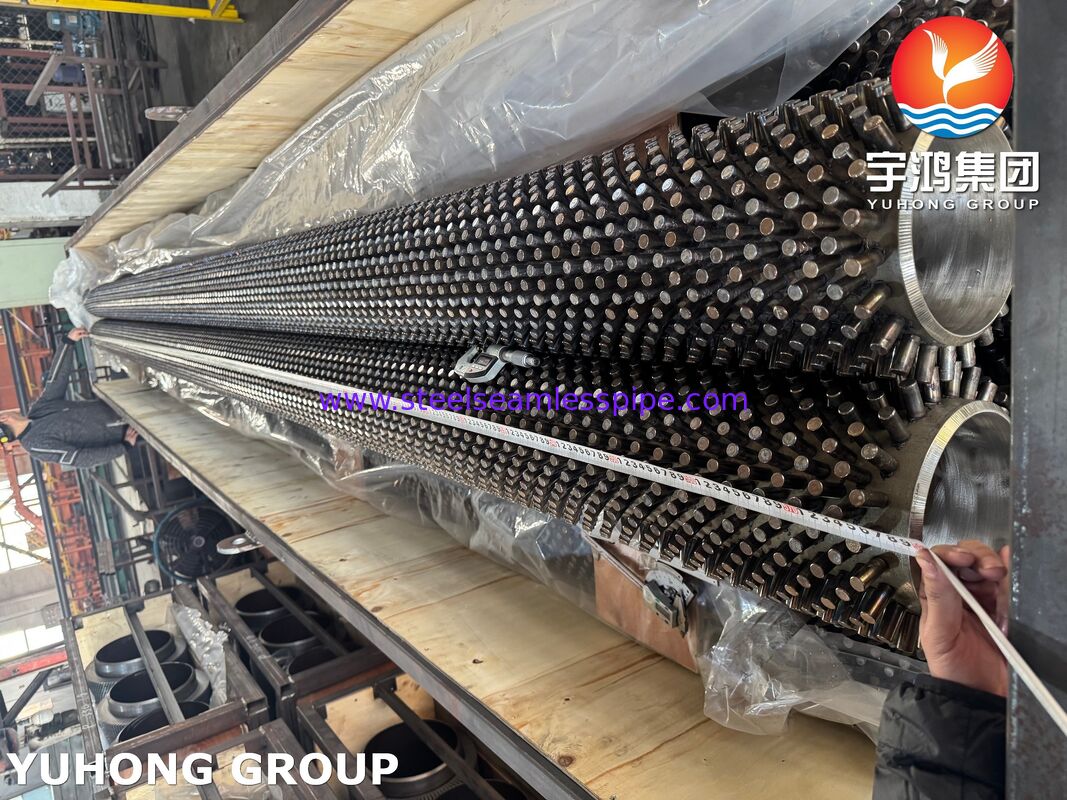

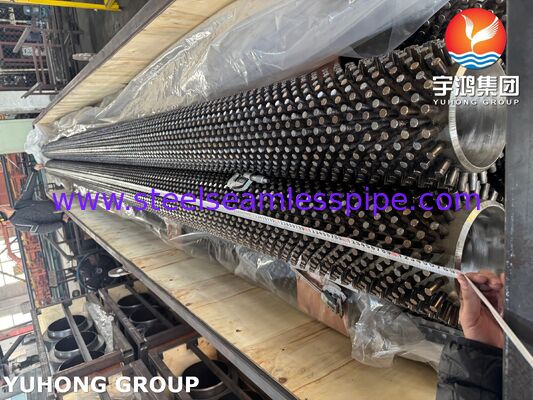

Rury z ćwiekami ASTM A335 P22 to wysokiej jakości komponenty do przenoszenia ciepła ze stali stopowej, zaprojektowane specjalnie do pracy w wysokich temperaturach i pod wysokim ciśnieniem. Rury te, wykonane z bezszwowej ferrytycznej stali stopowej ASTM A335 klasy P22, są wyposażone w solidne kołki, które są równomiernie zgrzane oporowo na powierzchni rury, co znacznie zwiększa efektywną powierzchnię wymiany ciepła przy jednoczesnym zachowaniu doskonałej integralności mechanicznej.
Skład chromowo-molibdenowy stali P22 zapewnia doskonałą odporność na utlenianie, wytrzymałość na pełzanie i działanie w podwyższonych temperaturach, co czyni te rury z kolcami idealnym wyborem do trudnych warunków pracy, w których konwencjonalne rury żebrowane mogą ulegać erozji lub zanieczyszczeniu.
Rury z żebrami z kolcami są powszechnie instalowane w kotłach, grzejnikach opalanych, jednostkach odzyskiwania ciepła odpadowego, piecach petrochemicznych, kotłach ze złożem fluidalnym, spalarniach i grzejnikach procesowych w rafineriach, gdzie trwałość i długa żywotność są niezbędne.
Cechy
- Wykonane z bezszwowej stali stopowej ASTM A335 klasy P22
- Doskonała odporność na pełzanie w podwyższonych temperaturach
- Wysoka odporność na utlenianie i osadzanie się kamienia
- Doskonała odporność na zmęczenie cieplne
- Zgrzewanie kołków zapewnia wyjątkową wytrzymałość mechaniczną
- Doskonała odporność na erozję w środowiskach zanieczyszczonych gazów
- Nadaje się do trudnych zastosowań związanych z cyklami termicznymi
- Dłuższa żywotność przy zmniejszonej konserwacji
- Poprawiona wydajność wymiany ciepła
- Zaprojektowany do ciągłej pracy w wysokiej temperaturze
Typowe zastosowania
Rury z ćwiekami ASTM A335 P22 są szeroko stosowane w:
- Zapalone grzejniki
- Kotły z odzyskiem ciepła odpadowego (WHRB)
- Piece petrochemiczne
- Kotły ze złożem fluidalnym (CFB i BFB)
- Grzejniki rafineryjne
- Kotły parowe
- Ekonomizery
- Generatory pary z odzyskiem ciepła (HRSG)
- Instalacje Odzysku Siarki
- Termiczne grzejniki olejowe
- Cementownie
- Elektrownie wytwarzające energię
Proces produkcyjny
Rury z żebrami z ćwiekami produkowane są w zautomatyzowanym procesie zgrzewania oporowego, podczas którego poszczególne stalowe kołki są trwale przyspawane do zewnętrznej powierzchni bezszwowej rury P22.
Etapy produkcji obejmują:
- Kontrola surowca
- Cięcie rur i przygotowanie końcówek
- Automatyczne zgrzewanie kołków
- Weryfikacja integralności spoiny
- Kontrola prostości
- Pomiar wymiarowy
- Obróbka cieplna (jeśli określono)
- Czyszczenie powierzchni
- Kontrola końcowa
- Opakowanie ochronne
Gotowy produkt zapewnia doskonałą siłę wiązania i równomierny rozkład kołków, zapewniając spójne przenoszenie ciepła.
Standardowy zakres rozmiarów
Poniższe wymiary przedstawiają typowe możliwości produkcyjne.
Rura podstawowa
| Przedmiot |
Zakres |
| Średnica zewnętrzna |
25,4 mm – 219,1 mm (1" – 8") |
| Grubość ścianki |
2,5 mm – 18 mm |
| Długość rury |
Do 18 000 mm |
| Norma materiałowa |
ASTM A335 klasa P22 |
| Produkcja |
Bezszwowy |
Wymiary kołka
| Przedmiot |
Typowy zasięg |
| Średnica kołka |
6 mm – 15 mm |
| Wysokość szpilki |
10 mm – 35 mm |
| Studnia Pitch |
8 mm – 30 mm |
| Materiał kołka |
Stal węglowa / stal stopowa (według warunków serwisowych) |
Wymiary niestandardowe są dostępne zgodnie ze specyfikacją projektu.
ASTM A335 P22 Skład chemiczny
| Element |
Skład (%) |
| Węgiel (C) |
0,05–0,15 |
| Mangan (Mn) |
0,30–0,60 |
| Krzem (Si) |
Maks. 0,50 |
| Fosfor (P) |
Maks. 0,025 |
| Siarka (S) |
Maks. 0,025 |
| Chrom (Cr) |
1,90–2,60 |
| Molibden (Mo) |
0,87–1,13 |
ASTM A335 P22 Właściwości mechaniczne
| Nieruchomość |
Wartość |
| Wytrzymałość na rozciąganie |
≥415 MPa |
| Siła plonu |
≥205 MPa |
| Wydłużenie |
≥30% |
| Twardość |
Zgodnie z wymaganiami ASTM A335 |
| Temperatura serwisowa |
Do około 600°C (w zależności od zastosowania) |
Stop chromowo-molibdenowy zapewnia doskonałą długoterminową odporność na pełzanie w podwyższonych temperaturach pracy.
Inspekcja i testowanie
Każda partia rur z ćwiekami ASTM A335 P22 może zostać poddana kompleksowym kontrolom jakości w celu zapewnienia zgodności ze specyfikacjami klienta i normami międzynarodowymi.
Typowe metody inspekcji obejmują:
Kontrola surowców
- Identyfikacja materiału
- Weryfikacja certyfikatu testu młyna (MTC).
- PMI (pozytywna identyfikacja materiału)

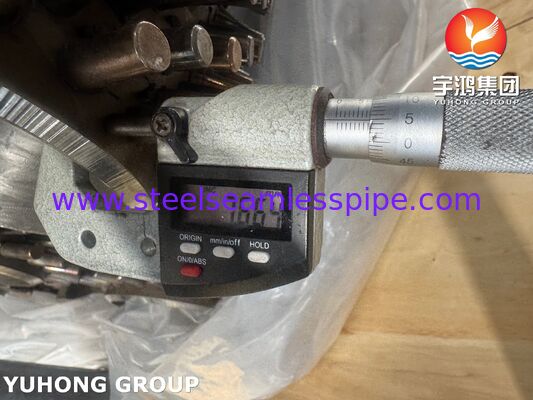

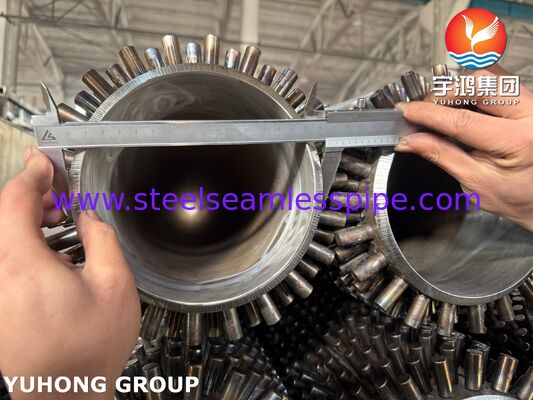

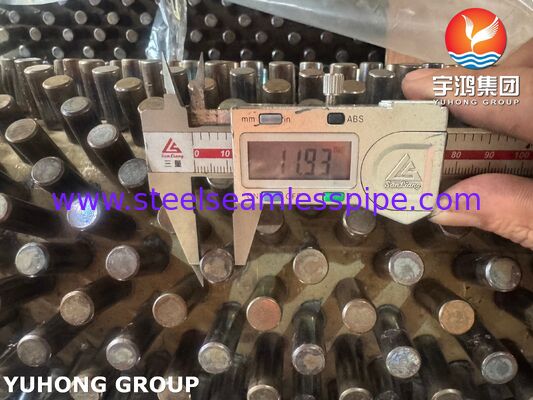

Kontrola wymiarowa
- Średnica zewnętrzna
- Grubość ścianki
- Długość rury
- Rozstaw szpilek
- Wysokość szpilki
- Wyrównanie kołków
- Pomiar prostości
Testy mechaniczne
- Próba rozciągania
- Próba spłaszczania
- Próba twardości
- Próba zginania (jeśli jest wymagana)
Badania nieniszczące (NDT)
- Próba hydrostatyczna
- Test prądu wirowego
- Badania ultradźwiękowe (UT)
- Kontrola cząstek magnetycznych (MPI)
- Kontrola penetracyjna barwnika (PT) dla spawanych kołków
- Kontrola wzrokowa spoin kołkowych
Kontrola jakości spoin
- Badanie integralności spoiny
- Badanie odrywania kołków (jeśli określono)
- Weryfikacja parametrów spawania
Kontrola powierzchni
- Badanie wykończenia powierzchni
- Kontrola utleniania
- Wykrywanie usterek
- Kontrola opakowania
Zalety rurek z kolcami ASTM A335 P22
W porównaniu z konwencjonalnymi rurami gładkimi, rurki z żebrami z kolcami P22 zapewniają:
- Zwiększona zewnętrzna powierzchnia wymiany ciepła
- Wyższa wydajność cieplna
- Doskonała odporność na szok termiczny
- Znakomita wydajność w strumieniach gazu ściernego
- Mniejsze gromadzenie się popiołu w porównaniu do żeber ciągłych
- Niższe koszty utrzymania
- Dłuższa żywotność
- Niezawodne działanie pod wysokim ciśnieniem i temperaturą
- Doskonała odporność na odkształcenia pełzające
- Poprawiona wydajność kotła i pieca
Zapewnienie jakości
Nasze rurki z ćwiekami ASTM A335 P22 są produkowane zgodnie z rygorystycznymi systemami zarządzania jakością, aby zapewnić stałą wydajność i niezawodność produktu. Produkcja i kontrola mogą być prowadzone zgodnie z międzynarodowymi standardami i wymaganiami projektu klienta. Identyfikowalność materiałów, kontrola jakości spawania i kompleksowe testy są utrzymywane w całym procesie produkcyjnym, aby dostarczać produkty odpowiednie do wymagających zastosowań przemysłowych.
Pakowanie i dostawa
Produkty są starannie pakowane, aby zapobiec uszkodzeniom mechanicznym i korozji podczas transportu.
Opcje pakowania obejmują:
- Wiązki z ramą stalową
- Drewniane skrzynie
- Eksportuj opakowania nadające się do żeglugi
- Zaślepki plastikowe
- Opakowanie odporne na wilgoć
- Niestandardowe opakowanie na życzenie
Dlaczego warto wybrać nasze rurki z ćwiekami ASTM A335 P22?
- Doświadczony producent przemysłowych rozwiązań z rur żebrowanych
- Zaawansowany zautomatyzowany sprzęt do spawania kołków
- Ścisła kontrola jakości podczas całej produkcji
- Produkcja na zamówienie według specyfikacji projektu
- Specjalizacja w zakresie materiałów stopowych wysokotemperaturowych
- Kompleksowe usługi inspekcyjne i testowe
- Niezawodna dostawa na całym świecie
- Wsparcie techniczne w zakresie wymienników ciepła, kotłów i grzejników opalanych
Nasze rury z ćwiekami ASTM A335 P22 zostały zaprojektowane tak, aby zapewniać niezawodną wydajność wymiany ciepła, doskonałą odporność na warunki pracy w wysokich temperaturach i dłuższą żywotność sprzętu w zastosowaniach związanych z wytwarzaniem energii, petrochemią, rafineriami i ogrzewaniem przemysłowym.
