Wbudowane rurki żeberkowe do skraplaczy chłodnic powietrza (GOST 550-2020 + AL1060)
Przegląd produktu
Wbudowane rurki żeberkowe do skraplaczy chłodnic powietrzato wysokowydajne komponenty do wymiany ciepła przeznaczone dosystemy skraplaczy chłodzonych powietrzem (ACC)oraz wielkoskalowe zastosowania w chłodnictwie przemysłowym. Wyprodukowano zRura podstawowa ze stali węglowej GOST 550-2020 w połączeniu z żebrami osadzonymi w aluminium AL1060rury te zapewniają doskonałą przewodność cieplną, wytrzymałość mechaniczną i długoterminową odporność na korozję.
Struktura osadzonego żebra jest wytwarzana poprzez obróbkę spiralnych rowków na zewnętrznej powierzchni stalowej rury i mocne osadzenie aluminiowych żeber w rowkach. Ta metoda łączenia mechanicznego tworzy trwałe połączenie żeberka z rurą, zapewniając efektywne przenoszenie ciepła nawet w przypadku dużych wibracji, cykli termicznych i warunków pracy na zewnątrz.
Te rurki żebrowe są szeroko stosowaneelektrownie, obiekty petrochemiczne, rafinerie, zakłady przerobu gazu ziemnego i przemysłowe systemy kondensacji pary, gdzie istotne są niezawodne odprowadzanie ciepła i długa żywotność.
Cechy i zalety produktu
1. Wysoka wydajność cieplna
Aluminiowe lamele AL1060 zapewniają doskonałą przewodność cieplną, znacznie zwiększając zewnętrzną powierzchnię wymiany ciepła w porównaniu z gołymi rurami. Większa powierzchnia poprawia efektywność wymiany ciepła po stronie powietrza, umożliwiając kompaktową konstrukcję skraplaczy.
2. Silne połączenie mechaniczne między płetwą a rurą
Wbudowany proces produkcji płetwy tworzy szczelne połączenie mechaniczne pomiędzy płetwą aluminiową a rurą stalową. Zapobiega to poluzowaniu się lameli podczas wahań temperatury, wibracji i długotrwałej pracy.
3. Doskonała odporność na korozję zewnętrzną
Aluminiowe lamele w naturalny sposób tworzą ochronną warstwę tlenku, zapewniającą odporność na korozję atmosferyczną. Rura stalowa GOST 550-2020 zapewnia niezawodną zdolność przenoszenia ciśnienia podczas obsługi skraplacza.
4. Nadaje się do trudnych warunków przemysłowych
Wbudowane rurki żebrowe nadają się szczególnie do skraplaczy chłodzonych powietrzem narażonych na:
- Wysokie temperatury otoczenia
- Kurz i atmosfera przemysłowa
- Ciągłe wibracje
- Duże wahania temperatur
Proces produkcyjny
-
Przygotowanie rurki podstawowej
- Rury ze stali węglowej GOST 550-2020 są sprawdzane i czyszczone powierzchniowo.
- Wymiary rur i jakość powierzchni są sprawdzane przed użebrowaniem.
-
Obróbka rowków
- Spiralne rowki są precyzyjnie wykonane na zewnętrznej powierzchni rury.
- Głębokość rowka i nachylenie są kontrolowane, aby zapewnić prawidłowe osadzenie lameli aluminiowych.
-
Osadzanie płetwy aluminiowej
- Paski aluminium AL1060 nawijane są w rowki pod kontrolowanym naprężeniem.
- Materiał rurki jest mechanicznie rozszerzany wokół nasady płetwy, aby zapewnić bezpieczne połączenie.
-
Zakończenie leczenia
- Kontrola wymiarowa
- Badanie jakości powierzchni
- Próba ciśnienia hydraulicznego
- Ostateczna weryfikacja jakości
Wspólne specyfikacje
| Przedmiot |
Zakres specyfikacji |
| Materiał rury podstawowej |
GOST 550-2020 Stal węglowa |
| Materiał płetw |
AL1060 Aluminium |
| Typ rury |
Bezszwowa rura stalowa |
| Typ produkcji |
Wbudowana / rowkowana mechaniczna rurka z płetwą w kształcie litery L |
| Średnica zewnętrzna rury |
25,4 mm – 76,2 mm |
| Grubość ścianki rury |
2,0 mm – 8,0 mm |
| Długość rury |
3000 mm – 18 000 mm |
| Wysokość płetwy |
8 mm – 20 mm |
| Grubość płetwy |
0,2 mm – 0,5 mm |
| Fin Pitch |
2,0 mm – 5,0 mm |
| Maksymalna temperatura robocza |
Do około 300°C (w zależności od warunków projektowych) |
Wymiary niestandardowe są dostępne zgodnie z rysunkami klienta i wymaganiami projektowymi skraplacza.
Typowe zastosowania
Osadzone rurki żebrowe produkowane zMateriały GOST 550-2020 + AL1060są powszechnie stosowane w:
- Skraplacze chłodzone powietrzem (ACC)
- Układy skraplaczy turbin parowych
- Elektrownie
- Urządzenia do chłodzenia procesów petrochemicznych
- Rafineryjne systemy odzysku ciepła
- Instalacje do przetwarzania gazu ziemnego
- Przemysłowe systemy chłodzenia
- Wielkoskalowe urządzenia wymienników ciepła
Metody kontroli i testowania
Aby zapewnić niezawodność i zgodność z wymogami przemysłowych wymienników ciepła, osadzone rury żebrowane poddawane są kompleksowym procedurom kontrolnym.
1. Kontrola surowców
- Weryfikacja certyfikatów materiałowych (MTC)
- Analiza składu chemicznego
- Badanie właściwości mechanicznych
- Kontrola wymiarowa
2. Testowanie rury podstawowej
- Badania ultradźwiękowe (UT)
- Testowanie prądami wirowymi (ECT)
- Próba ciśnienia hydraulicznego
- Wizualna kontrola powierzchni
3. Kontrola jakości obligacji Fin
- Badanie połączenia żeberka z rurką

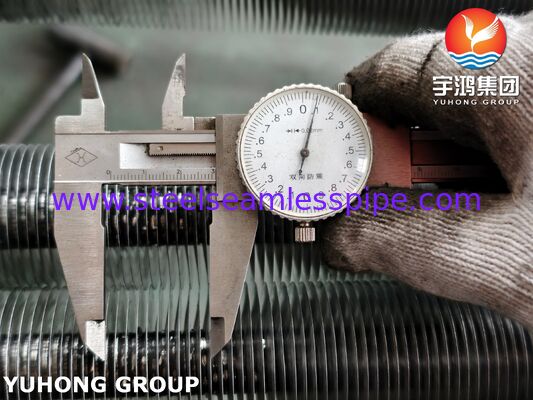

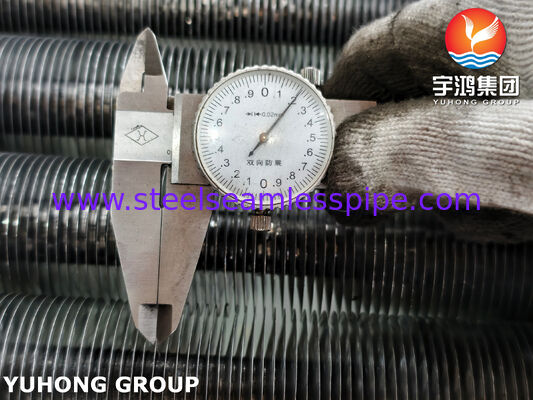

- Pomiar wysokości i nachylenia płetwy
- Weryfikacja wytrzymałości na odrywanie
- Kontrola wad powierzchni
4. Kontrola końcowa

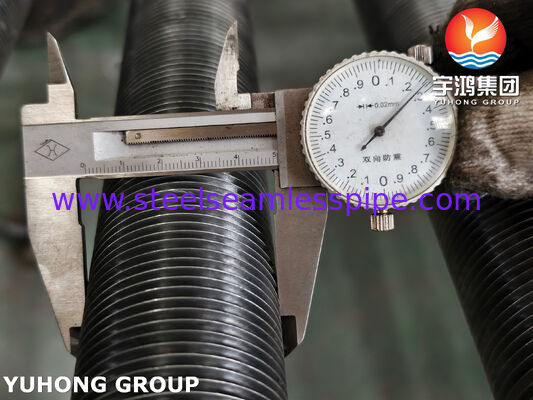

- Pomiar średnicy zewnętrznej
- Kontrola grubości ścianki
- Kontrola prostości rury
- Weryfikacja długości

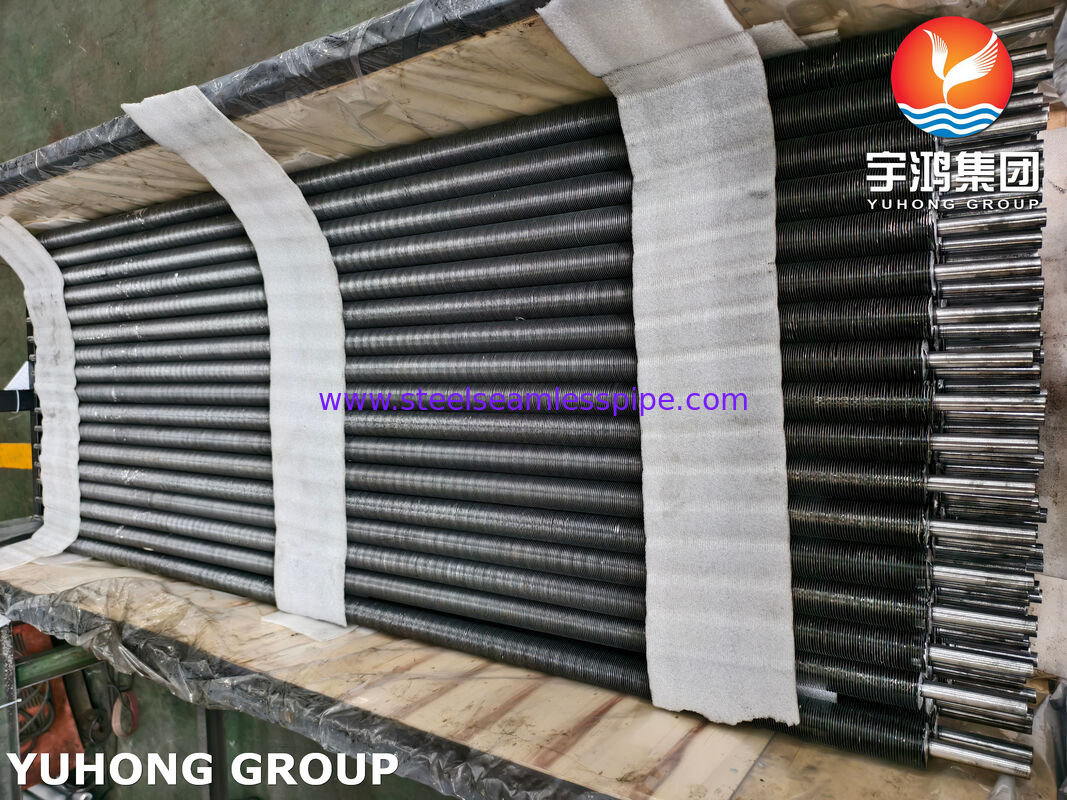

- Kontrola opakowania
Skład chemiczny
Rura podstawowa ze stali węglowej GOST 550-2020 (typowa)
| Element |
Typowa zawartość (%) |
| Węgiel (C) |
≤ 0,25 |
| Krzem (Si) |
0,17 – 0,37 |
| Mangan (Mn) |
0,35 – 0,80 |
| Fosfor (P) |
≤ 0,035 |
| Siarka (S) |
≤ 0,035 |
| Żelazo (Fe) |
Balansować |
Skład chemiczny może się różnić w zależności od konkretnego gatunku stali GOST określonego przez klienta.
Materiał płetwy aluminiowej AL1060
| Element |
Typowa zawartość (%) |
| Aluminium (Al) |
≥ 99,60 |
| Krzem (Si) |
≤ 0,25 |
| Żelazo (Fe) |
≤ 0,35 |
| Miedź (Cu) |
≤ 0,05 |
| Mangan (Mn) |
≤ 0,03 |
| Magnez (Mg) |
≤ 0,03 |
| Cynk (Zn) |
≤ 0,05 |
Właściwości mechaniczne
Rura stalowa GOST 550-2020 (typowa)
| Nieruchomość |
Wymóg |
| Wytrzymałość na rozciąganie |
370 – 500 MPa |
| Siła plonu |
≥ 215 MPa |
| Wydłużenie |
≥ 20% |
| Twardość |
Zgodnie z obowiązującymi wymaganiami klasowymi |
Materiał płetwy aluminiowej AL1060
| Nieruchomość |
Typowa wartość |
| Wytrzymałość na rozciąganie |
70 – 130 MPa |
| Siła plonu |
20 – 80 MPa |
| Wydłużenie |
≥ 20% |
| Gęstość |
2,70 g/cm3 |
| Przewodność cieplna |
Około. 230 W/m·K |
Dlaczego warto wybrać nasze wbudowane rurki żebrowe?
- Wyprodukowano zgodnie z międzynarodowymi wymaganiami branży wymienników ciepła
- Niezawodne działanie rur stalowych GOST 550-2020
- Żebra aluminiowe AL1060 o wysokiej przewodności
- Silne mechaniczne połączenie żebra z rurą
- Nadaje się do zastosowań w skraplaczach chłodzonych powietrzem o dużej wydajności
- Ścisła kontrola podczas całej produkcji
- Rozmiary niestandardowe dostępne dla wykonawców EPC i producentów wymienników ciepła OEM
