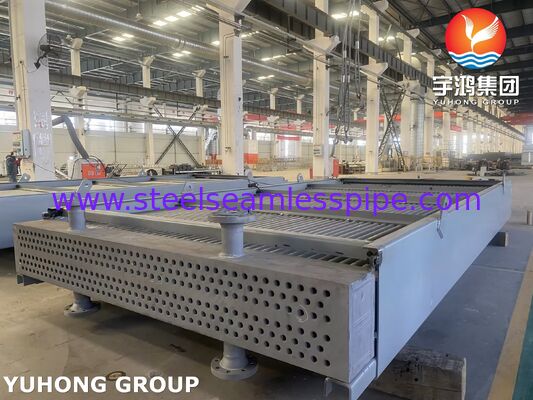

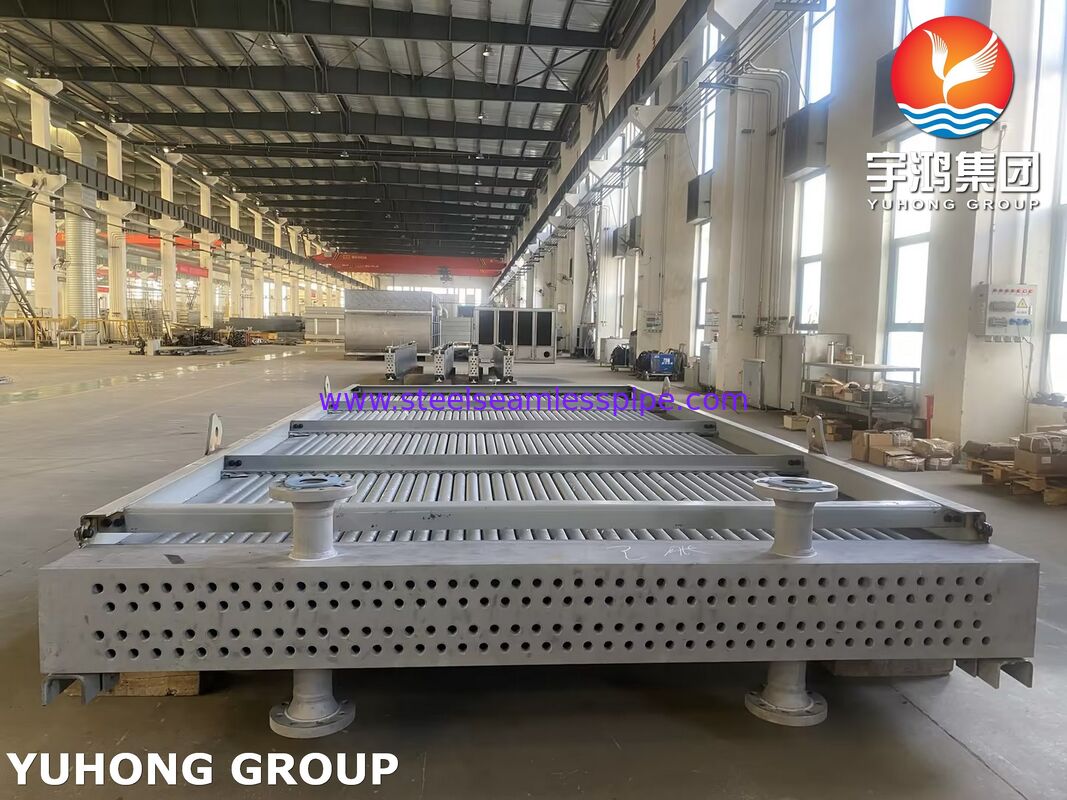

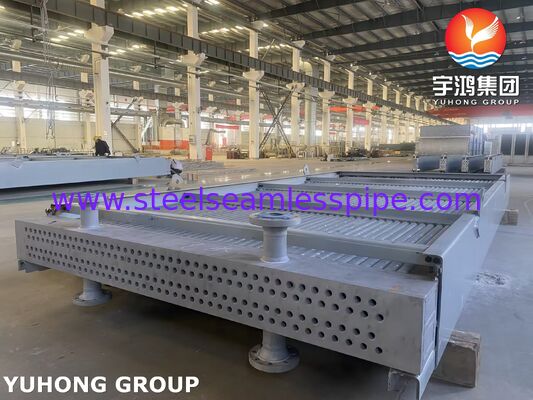

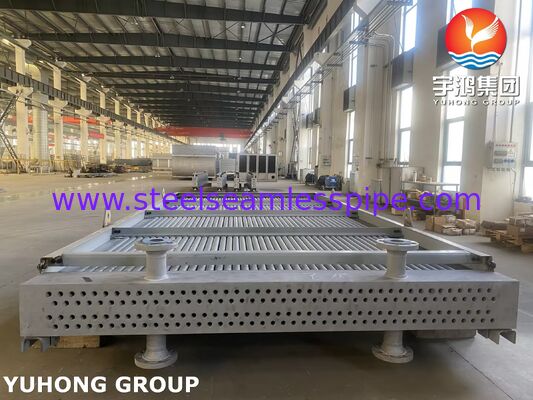

API 661 Indukowany projekt ASTM A214 Luty aluminiowe chłodnicę powietrzną do rafinerii ropy naftowej i gazu

API 661 Indukowany chłodnik powietrza ASTM A214 z rurki aluminiowejdla ropy naftowej i gazu

Rafineria

Zbudowany ściśle zgodnie zAPI 661a takżeASME Sekcja VIII, Dywizja 1Standardy, to ciężkieChłodnia powietrza.jest specjalnie zaprojektowany jako identyczny, w pełni wymienny zamiennik obwodu chłodzenia olejem smarowym turbiny 390 (Tag: 390EA04).Indukowane chłodzenie powietrzaKonfiguracja przemysłowaChłodnia powietrza.obsługuje niezawodne chłodzenie termiczne płynów smarowych przy ciśnieniu projektowym 15 barów i temperaturze 100°C, zapewniając optymalneChłodnia powietrza.bezpieczeństwo eksploatacji rafinerii ropy naftowej i instalacji oczyszczania ropy naftowej.

• Rdzeń zestawu rur chłodzącej powietrze:
  • Rury chłodzące powietrze:180 sztuk Φ38,1 mm (1-1/2")ASTM A214Włókna o szerokości przekraczającej 20 mmChłodnia powietrza.Rury.Stosowane ściśle z wykorzystaniem precyzyjnych rur wymiennika ciepła w celu zapewnienia wysokiego ciśnienia, unikając komercyjnych rur przemysłowych.
  • Ocieplacz powietrza płetwy aluminiowe:433 płetwy na metr o grubości 0,016", zapewniając masywnyChłodnia powietrza.obszar rozpraszania ciepła.
• Główka chłodnicy powietrza i zestaw zestawu:
  • Płytka rurki chłodnicy powietrza:WzmocnioneASTM A516 Gr. 60płytka ze stali węglowej doChłodnia powietrza.budownictwo, precyzyjne obróbki.
  • Flanki chłodzące powietrze:8" 150 RF Flance z szyją spawaną zgodne z:ASTM A105dlaChłodnia powietrza.połączenia rurociągów procesów wejściowo-wyjściowych.

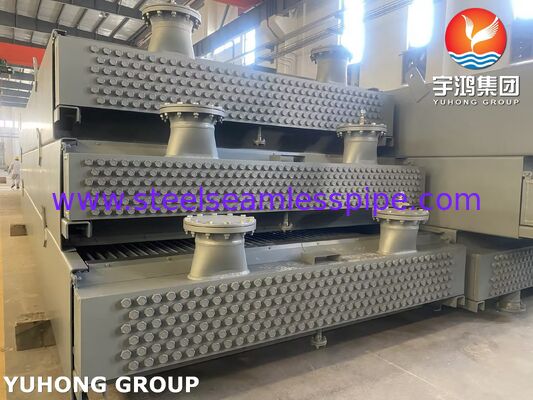

  • Wtyczki chłodnic powietrza:PremiaASTM A105z wytrzymałością nieprzekraczającej 50 WŻelazo miękkieuszczelki do niezawodnychChłodnia powietrza.dostęp do kontroli.

• Precyzyjna mechaniczna chłodnica powietrzaWszystkie 180 rur ASTM A214 podlega kontrolowanemu mechanicznemu procesowi rozszerzania (Mandrynaż) wewnątrz tablicy ASTM A516 Gr.60 w celu utworzenia wysokiej wytrzymałości, odpornej na wyciekiChłodnia powietrza.połączenie zdolne do odporności na silne obciążenia cyklu termicznego.
• Związanie płetwy z sztywnym chłodnikiem powietrza:Specjalistyczna technologia oczyszczania płetwami pozwala na ściśle połączone opakowaniePłetwy aluminiowena stalChłodnia powietrza.W ten sposób utrzymuje się sztywność konstrukcyjną przy dokładnej wysokości 433 płetw/m, co zapewnia optymalną ochronęChłodnia powietrza.skuteczność w kontakcie termicznym i zapobieganie degradacji w surowych środowiskach pustynnych.
• Zaawansowana geometria chłodnicy powietrza wielokrotnego przejścia:Konfiguracja:Układ 12 przejściowych przegród wewnętrznychwykorzystując kształtowe baffle, aby zmaksymalizować prędkość płynu, zwiększyćChłodnia powietrza.współczynniki przenoszenia ciepła oraz zapobieganie stagnacji oleju.
• Kwalifikowane operacje spawania w chłodni powietrza:Konstrukcja głowicy, złącza dyszy o pełnym przepuszczalności i spawanie przegród do tegoChłodnia powietrza.są wykonywane przez zakwalifikowanych spawaczy ASME, ściśle przestrzegając zatwierdzonychWPS i PQRprotokoły.

• 100% badania nieniszczącego (NDT) dla chłodnicy powietrza:Zgodnie zChłodnia powietrza.plan inspekcji, pełne badania radiograficzne (NT1 węgiel), badania wizualne (VT), oraz badania przepuszczalności barwników (PT) są wykonywane w warunkach krytycznychChłodnia powietrza.spawania utrzymujące ciśnienie.
• Obowiązkowe badanie hydrostatyczne chłodnicy powietrza:Każdy złożonyChłodnia powietrza.zestaw musi przejść rygorystyczne badanie hydrauliczne w warsztacie zgodnie z kodem ASME (ciśnienie konstrukcyjne od 1,3x do 1,5x, do220,94 bar / 326,33 PSIG) w celu zapewnienia strukturalnychChłodnia powietrza.- Czyli uczciwość.
• Kompleksowy pakiet dokumentacji o chłodniku powietrza:Dostawa obejmuje pełneChłodnia powietrza.dokumentacja jakościowa zawierająca sprawozdania z badań materiałów (MTR / Certificat de Ferrerie), certyfikowane WPS/PQR, zapisy inspekcji NDT oraz certyfikaty hydro-test podpisane przez upoważnioną agencję inspekcyjną.

• Zgodność celna na algierskim rynku i chłodnicy powietrza:Posiada pełne doświadczenie w spełnianiu rygorystycznych wymogów dokumentacyjnych głównych operatorów z Afryki Północnej, takich jak:SONATRACHdlaChłodnia powietrza.Wszystkie faktury przesyłowe, listy pakowania i certyfikaty zgodności są zorganizowane w celu zapewnienia płynnegoFormularz Mśledzenie, bankowe warunki LC orazChłodnia powietrza.odprawy celnej.
• Specjalistyczne opakowania chłodnic powietrza ciężkich:ZastępcaChłodnia powietrza.składniki są obróbane wewnętrzną i zewnętrzną ochroną przeciw korozji i dostarczane w całości zmontowane.Standardy pakowania SOG, zapobiegając wszelkimChłodnia powietrza.W związku z powyższym Komisja uznaje, że istnieje wiele możliwości, które mogą przyczynić się do zniekształcenia sytuacji w transporcie morskim i tranzycie ciężarówek na pustynię do odległych pól, takich jak Hassi Messaoud lub Bir Rebaa (BRN).
• Ścisłe przestrzeganie harmonogramu:Logistyka i produkcja są zoptymalizowane w celu zapewnienia bezpiecznej dostawyChłodnia powietrza.w miejscu pracy w ograniczonym terminie umownym6 miesięcy.
