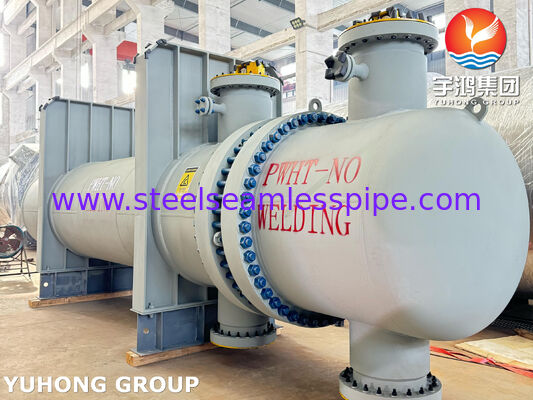

ASME VIII Div.1 TEMA R Wymiennik ciepła w muszli i rurze Wymiennik ciepła zespołowy rafinerii ropy naftowej i gazu

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny, Korea
Nazwa handlowa:	YUHONG
Orzecznictwo:	TEMA Class R / ASME Section VIII Division 1
Numer modelu:	Pionowy wymiennik płaszczowo-rurowy TEMA typu BEM

Zapłata:

Minimalne zamówienie:	1 zestaw
Cena:	USD 50,000 - USD 1,000,000 PER SET
Szczegóły pakowania:	Standardowe drewniane skrzynie lub niestandardowe opakowanie w oparciu o wymagania klientów.
Czas dostawy:	60-90 dni
Zasady płatności:	T/T, D/P, D/A, L/C, Western Union
Możliwość Supply:	500 zestawów/miesiąc

Kontakt

Wszystkie produkty

Bezszwowa rura ze stali nierdzewnej (350)

Bezszwowa rura ze stali nierdzewnej (343)

Dwustronna rura ze stali nierdzewnej (137)

Dwustronna rura ze stali nierdzewnej (39)

Rurka igłowa (171)

Fin Tube (745)

Wymiennik ciepła (38)

Rura wymiennika ciepła (476)

Zestaw rur wymiennika ciepła (54)

Arkusz rurowy wymiennika ciepła (129)

wyłącznik wymiennika ciepła (39)

Klimatyzer (14)

Zbiornik ciśnieniowy (4)

Spawana rura ze stali nierdzewnej (62)

Spawana rura ze stali nierdzewnej (134)

Nikiel rur (276)

Rura ze stopu niklu (108)

Rura ze stopu miedzi (258)

Rura ze stali stopowej (222)

Rurka tytanowa (22)

Jasna rura wyżarzana (166)

Rura kotła (162)

okucie stalowe (876)

Kołnierz stalowy (680)

Inni (412)

Elementy okładzin (9)

Szczegółowy opis produktu

Typ wyposażenia:	Wymiennik ciepła skorupy i rurki	Kodeks projektu i standard:	ASME Sekcja VIII Dział. 1, TEMA klasa R, NACE MR0175 / ISO 15156
Materiał skorupy:	ASME SA-516 gr. 70 N (znormalizowany) / ASME SA-106 gr. B	Materiał tuby:	ASME SA-179 Bez szwu ciągnione na zimno / ASME SA-213 TP316L
Materiał arkusza rur:	ASME SA-350 LF2 kl. 1 / ASME SA-105 / ASME SA-266	Materiał kanału/głowicy:	ASME SA-516 gr. 70 N
Materiał do skręcania:	ASME SA-193 gr. B7 (kołki) i ASME SA-194 gr. 2H (ciężkie nakrętki sześciokątne)
Podkreślić:	Wymiennik ciepła typu Monel 400 typu płaszczowo-rurowego , Wymiennik ciepła typu BEM TEMA , Wymiennik ciepła ze stałą płytą rurkową

Wielogabarytowy wymiennik ciepła typu płaszczowo-rurowego TEMA R ASME VIII Div.1 dla przemysłu naftowego i gazowego Zespół wymienników ciepła

Atrybuty produktu i specyfikacje techniczne

Parametr / Atrybut	Specyfikacja techniczna i standard
Typ urządzenia	Wymiennik ciepła typu płaszczowo-rurowego
Kod projektowy i standard	ASME Sekcja VIII Div. 1, Klasa TEMA R, NACE MR0175 / ISO 15156
Materiał płaszcza	podlegają ścisłej analizie cieplnej w kadzi, badaniu mikrostruktury oraz testom HIC/SSCC (Normalizowany) / Normalizowany
Materiał rur	/ Bezszwowe ciągnione na zimno / Ciągnione na zimno bezszwowe
Materiał płyty rur	/ ASME SA-194 Gr. 2H / ASME SA-194 Gr. 2HASME SA-266
Materiał komory / głowicy	podlegają ścisłej analizie cieplnej w kadzi, badaniu mikrostruktury oraz testom HIC/SSCC
Materiał śrub	/ (Pręty gwintowane) i Stal stopowa o wysokiej wytrzymałości (Nakrętki sześciokątne ciężkie)
Specyfikacja uszczelki	SS316 + spiralna uszczelka grafitowa elastyczna z pierścieniami wewnętrznymi i zewnętrznymi
Zgodność z usługą kwaśną	Testowane HIC i SSCC zgodnie z NACE MR0175

3. Opis produktu

3.1 Przegląd produktu i główne zastosowania

Ten zbiornik ciśnieniowy to wytrzymały wymiennik płaszczowo-rurowywymiennik ciepła zaprojektowany ściśle zgodnie z normamiASME Sekcja VIII Dywizja 1 i Klasa TEMA R. Jest zaprojektowany specjalnie do trudnych warunków pracy, w tym do środowisk o wysokim ciśnieniu, wysokiej temperaturze i usługach kwaśnych w rafineriach ropy naftowej, zakładach przetwórstwa petrochemicznego oraz instalacjach do uzdatniania gazu ziemnego na morzu i na lądzie.

zespołu wymienników ciepła ze zintegrowanymi uchem podnoszącym, sworzniami ustalającymi i standardowymi interfejsami kołnierzowymi w celu usprawnienia instalacji i konserwacji w terenie.

Komponent

Standard materiałowy ASME / ASTM	Warunek dostawy / obróbki cieplnej	Cylindr płaszcza
ASME SA-516 Gr. 70 N	podlegają ścisłej analizie cieplnej w kadzi, badaniu mikrostruktury oraz testom HIC/SSCCASME SA-194 Gr. 2HNormalizowany	Dysze i kołnierze
ASME SA-179	/ ASME SA-194 Gr. 2HCiągnione na zimno bezszwowe	Płyta rur
ASME SA-350 LF2 Cl. 1	/ ASME SA-194 Gr. 2HKute	Pokrywa komory / płaszcza
ASME SA-516 Gr. 70 N	podlegają ścisłej analizie cieplnej w kadzi, badaniu mikrostruktury oraz testom HIC/SSCC	Dysze i kołnierze
ASME SA-105	/ ASME SA-194 Gr. 2HNormy ASME B16.5 / B16.47	Przegrody i pręty mocujące
ASME SA-240 316L	/ ASME SA-194 Gr. 2HPrecyzyjnie obrabiane CNC	Śruby ciśnieniowe
ASME SA-193 Gr. B7	/ ASME SA-194 Gr. 2HStal stopowa o wysokiej wytrzymałości	3.3 Główne zalety techniczne i inżynieryjne

Precyzyjne połączenia rur z płytą rur

: Zawiera konstrukcję połączenia Spawane na wytrzymałość + Rozszerzone na wytrzymałość w celu wyeliminowania korozji szczelinowej i zapobiegania pękaniu korozyjnemu naprężeniowemu (SCC) pod wpływem cyklicznych obciążeń termicznych.
: Wszystkie płyty ciśnieniowe ASME SA-516 Gr. 70 N podlegają ścisłej analizie cieplnej w kadzi, badaniu mikrostruktury oraz testom HIC/SSCC.
: Wyposażone w wytrzymałe Przegrody uderzeniowe przy wlotach dysz w celu ochrony wewnętrznych pakietów rur przed bezpośrednią erozją płynu i uderzeniami o dużej prędkości.
: Zaprojektowany przez naszych profesjonalnych specjalistów od zespołów wymienników ciepła ze zintegrowanymi uchem podnoszącym, sworzniami ustalającymi i standardowymi interfejsami kołnierzowymi w celu usprawnienia instalacji i konserwacji w terenie.

Badania nieniszczące (NDE)

:RT (Badanie radiograficzne)
- : 100% objętościowe badanie wszystkich spoin doczołowych z pełnym przetopem płaszcza i głowic zgodnie z ASME Sec. V.
- : 100% badanie ultradźwiękowe odkuwek płyt rur, a także badanie cząstkami magnetycznymi / penetrantem ciekłym na spawach narożnych dysz.
: Przeprowadzana w piecu sterowanym komputerowo dla płaszczy i komór ciśnieniowych w celu rozładowania naprężeń spawalniczych zgodnie z wymaganiami Kodeksu ASME.
