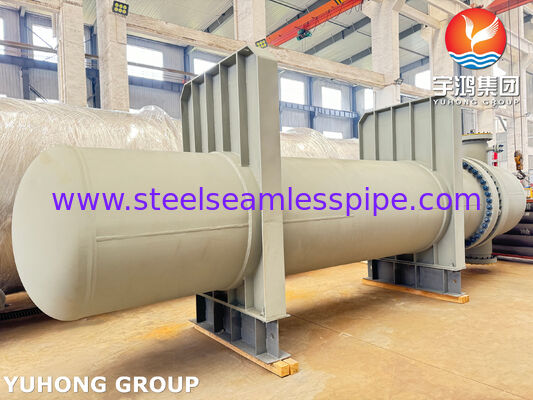

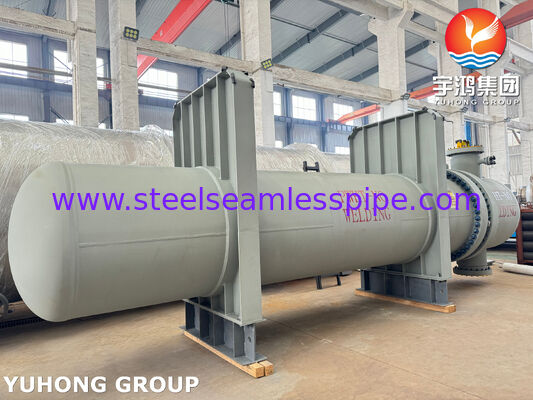

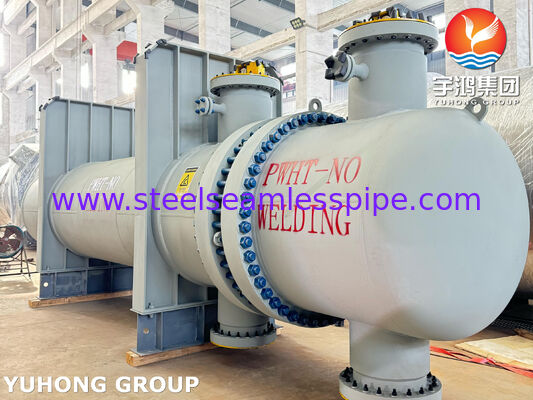

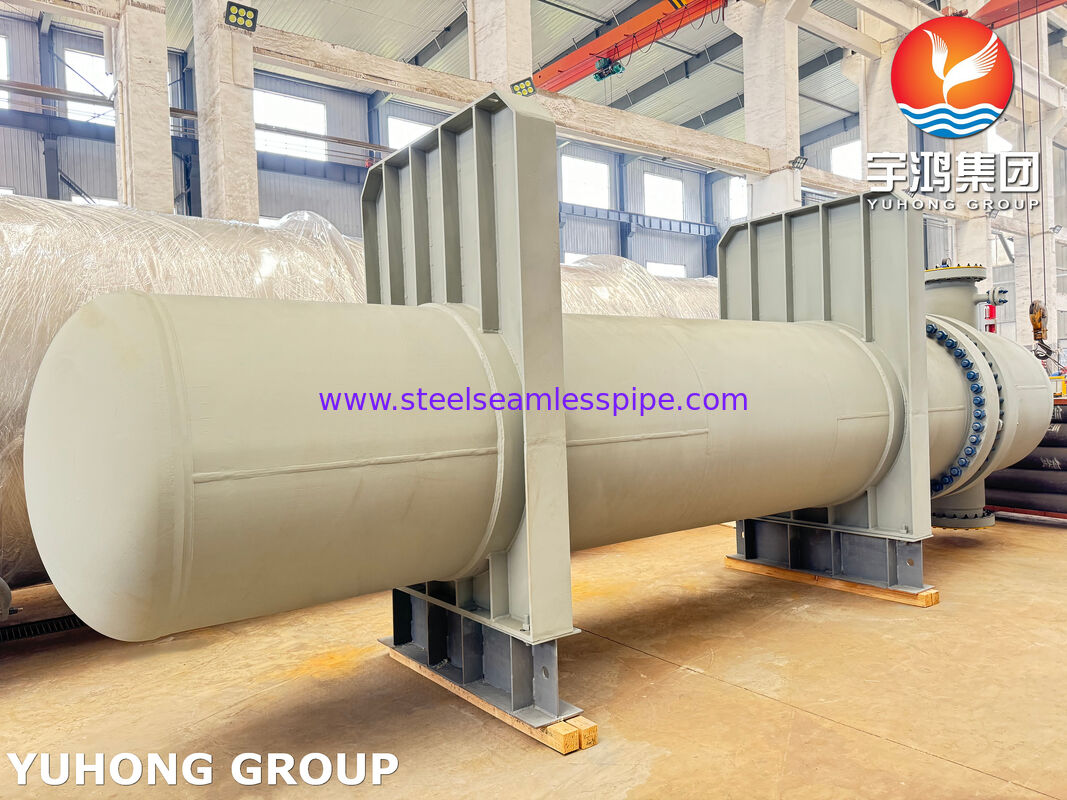

Wymiennik ciepła typu BEM 1108 TEMA z rurami Monel 400 i stałą płytą rurkową

TYP BEM 1108 Rury Monel 400 Wymiennik ciepła typu płaszczowo-rurowego z rurami stałymi w płaszczyźnie

Jest to przemysłowy wymiennik ciepła typu płaszczowo-rurowegowymiennika ciepła (zwany równieżwymiennikiem ciepła TEMA) zaprojektowanym ściśle zgodnie z normami ASME Section VIII Div. 1 i TEMA Class R. Układ wewnętrzny integruje pakiet 1108 rurżebrowanych zaprojektowany do instalacji w skraplaczu stabilizatora jednostki destylacji ropy naftowej (oznaczenie Tag No. W-04A/B). Projekt mechaniczny uwzględnia surowe korozyjne środowiska kondensacji zawierające wodne chlorki i kwaśne węglowodory​

Specyfikacje materiałowe komponentów i ASME

Specyfikacje techniczne i inżynieria procesowa

• Procedura precyzyjnego rozszerzania rur: Pakiet rurżebrowanych jest mocowany do płyty rur Monel 400 za pomocą dwugłębokościowego procesu rozszerzania momentem obrotowym (rozszerzenie głębokościowe na 40,5 mm i 60,5 mm). Układ otworów w rurach jest zgodny ze wzorem rozstawu trójkątnego/kwadratowego 20,25 mm​

• Okładziny i metalurgia odporne na korozję: Wszystkie wilgotne powierzchnie płaszcza i głowic ciśnieniowych narażone na korozyjne pary wykorzystują pełny lub okładzinowy materiał ASME SB-127 UNS N04400 (Monel 400).

• Dystrybucja przepływu i pozycjonowanie przegród: Zintegrowane z wytrzymałymi płytami chroniącymi przed uderzeniami i poprzecznymi płytami przegrodowymi, utrzymującymi równomierne odstępy między podporami rur wynoszące 750 mm i 753 mm.

Specyfikacja zapewnienia jakości i QA/QC

• Testy hydrostatyczne i pneumatyczne: Testy ciśnieniowe po stronie płaszcza i po stronie rur są przeprowadzane niezależnie zgodnie z zasadami ASME Section VIII Div. 1

• Badania nieniszczące (NDE): 100% badań radiograficznych (RT) zastosowanych do wszystkich spoin doczołowych z pełnym przetopem; 100% badań penetracyjnych (PT) zastosowanych do połączeń rozszerzanych/spawanych płyty rur​

• Powłoki zewnętrzne i wykończenie: Konstrukcyjne zewnętrzne elementy stalowe podlegają cynkowaniu ogniowemu; końcowa aplikacja powłoki składa się z grafitu + AISI 316 / Power Graf 3 Premium wysokotemperaturowego wykończenia ochronnego​

Specyfikacje logistyki międzynarodowej i wysyłki

• Elementy podnoszące i transportowe: zaplanowane do usunięcia i uszczelnienia po zainstalowaniu w płaszczuwymiennika ciepła.​

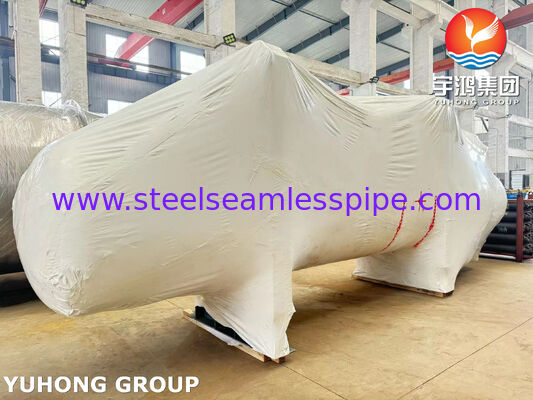

• : Wszystkie kołnierze z podniesionym czołem ANSI B16.5 i żeńskie złącza NPT są wyposażone w wytrzymałe plastikowe osłony i nakładki antykorozyjne do transportu morskiego i eksportowego.​
