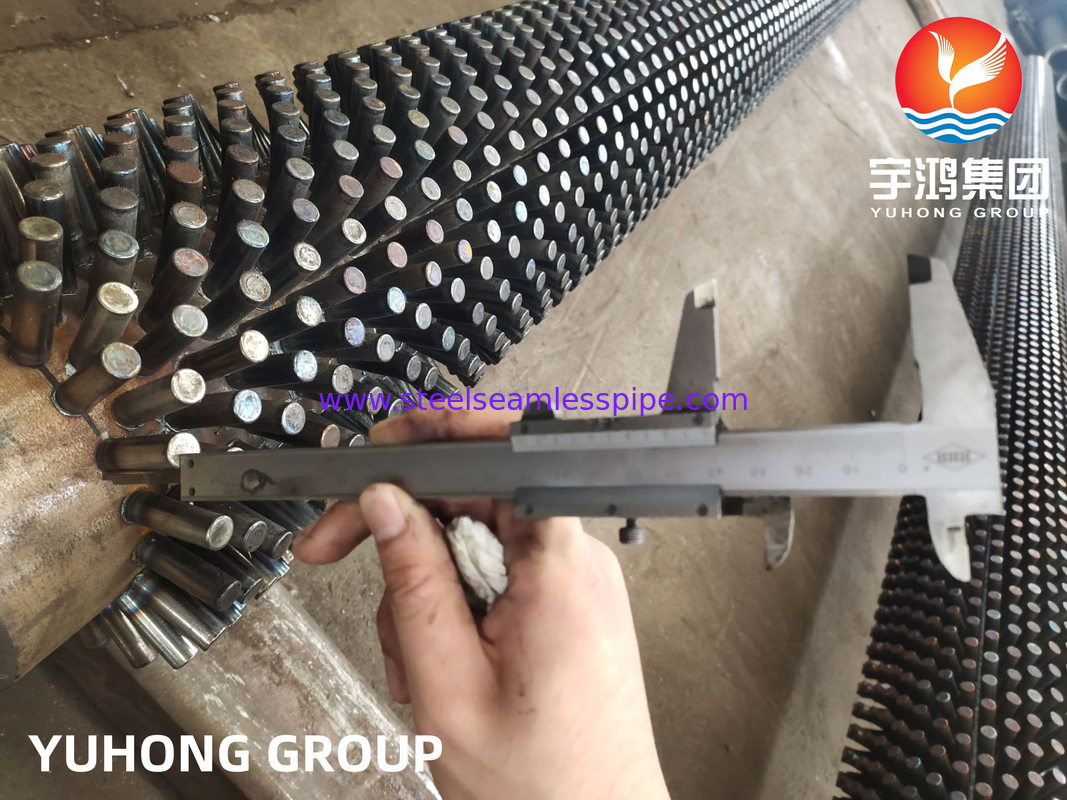

ASTM A335 GR.P9 Rury bez szwu z żebrami TP410 AL CS Rura ze stopu żeber

ASTM A335 GR.P9 RURA BEZ SZWU, RURA Z KOŁKAMI, MATERIAŁ Płetwy TP410, AL, CS

Rury HFW z pełnymi żebrami, skrót od spawanych spiralnie spiralnych rur z żebrami o wysokiej częstotliwości

Spiralne rury żebrowane zapewniają projektantowi wysoką sprawność cieplną i kompaktowe rozwiązania konstrukcyjne dla całej gamy wymienników ciepła, w których stosowane są czyste gazy spalinowe.Rury z użebrowaniem spiralnym są produkowane zarówno w wersji pełnej, jak i ząbkowanej.

Rury spiralne z litymi żebrami są produkowane przez spiralne owijanie ciągłego paska płetwy na rurze.Spawanie oporowe HF zwykle wykorzystuje częstotliwość 400 kHz.Płetwa owinięta wokół rury i ciągłe spawanie.Taśma płetwy jest nawinięta spiralnie na rurę i spawana w sposób ciągły za pomocą procesu elektrycznego o wysokiej częstotliwości do rury podstawowej wzdłuż spiralnej nasady.Pasek płetwy jest utrzymywany w stanie naprężenia i ograniczany bocznie, gdy jest formowany wokół rury, zapewniając w ten sposób, że pasek jest w silnym kontakcie z powierzchnią podstawy rury.Ciągła spoina jest stosowana w miejscu, w którym pasek użebrowania zaczyna się wyginać wokół średnicy rury, przy użyciu procesu spawania łukowego z metalem w osłonie gazowej.

Dla danego rozmiaru rury lub rury pożądaną powierzchnię wymiany ciepła na jednostkę długości rury można uzyskać przez określenie odpowiedniej wysokości żeber, grubości żeber i/lub liczby żeber na metr długości.

Solidna rura żebrowana HFW

Ta konfiguracja spawanych stalowych rur żebrowanych może być stosowana w praktycznie każdym zastosowaniu wymiennika ciepła i jest szczególnie odpowiednia do zastosowań w wysokich temperaturach i wysokim ciśnieniu.Ważnymi cechami tej konfiguracji są wydajne, skuteczne wiązanie żebra z rurą we wszystkich warunkach temperatury i ciśnienia oraz odporność na wysokie temperatury po stronie żebra.

Ciągła spiralna płetwa jest przymocowana do rury bazowej za pomocą elektrycznego zgrzewania oporowego o wysokiej częstotliwości w celu uzyskania wydajnego i niezawodnego termicznie połączenia.

Szczegóły techniczne/Szczegóły rury podstawowej

Średnica rury: 20 mm OD min. do 219 mm OD maks.

Grubość rury: minimum 2 mm do 16 mm

Materiał rury: stal węglowa, stal nierdzewna, stal stopowa, stal Corten, stal duplex, stal Super Duplex, Inconel, High Chrome High Nickle & Incolloy, materiał CK 20 i niektóre inne materiały.

Szczegóły płetwy

Grubość płetw: min.0,8 mm do maks.4 mm

Wysokość płetw: min. 0,25 cala (6,35 mm) do maks. 1,5 cala (38 mm)

Gęstość płetw: min. 43 płetwy na metr do maks.287 płetw na metr

Materiał: stal węglowa, stal nierdzewna, stal stopowa, stal Corten, stal Duplex i Incolloy.

Aby uzyskać szybką wycenę, wyślij plz z następującym wymaganiem:

Liczba części,

rura podstawowa: średnica, grubość, długość i specyfikacja materiału.

Płetwy: specyfikacja materiału, typ (pełne lub ząbkowane), wysokość, grubość, odstępy, długość żeber i sekcje bez płetw.W razie potrzeby szczegóły przygotowania do spawania.

Wymagany okres dostawy.
